坂東電線

坂東電線

UL2464 BIOケーブル

UL2464 BIOケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,100円 ～ 101,121円
税込価格
3,410円 ～ 111,233円

300V ULAWM2464規格対応ケーブル。圧着、圧接、ハンダに対応可能な層...

詳細情報を確認する

  • AWGサイズ(AWG)：
    28
  • 導体断面積(㎟)：
    0.08
  • シールド：
    有
  • ドレンワイヤ：
    無
  • 安全規格：
    UL RECOGNIZED
  • 定格電圧：
    300V
  • シース（外皮）色：
    灰
  • 特性：
    耐油性 / 耐熱性
  • アース線：
    なし
  • シース（外皮）材料：
    PVC(塩ビ)
  • 絶縁体材料：
    PVC(塩ビ)
  • その他特性：
    耐ノイズ性

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定400件の候補があります。

Loading...

商品情報

概要仕様

構造

シース色グレー
使用温度範囲0～80℃
取得規格UL AWM 2464

仕様


型式AWG
サイズ		芯数指定長
(m)		導体絶縁
厚さ
(mm)		線芯
外径
(mm)		シース
厚さ
(mm)		仕上
外径
(mm)		許容
曲半径		電気的特性概算
質量
kg/km
構成
本/mm		外径
約(mm)		導体抵抗
Ω/km(20℃)		絶縁特性
MΩkm(20℃)		試験電圧
V/分		許容電流
A(30℃)
2464-BIOS-AAWG28
＊(0.08mm2)		101〜100m
(指定1m単位)		7/0.1270.380.341.061.06.9仕上外径
×8倍
(固定部)		228以下100以上10001.561
167.71.380
269.21.3114
5011.61.1177
※許容電流はあくまでも参考値で保証値ではありません。＊（〜mm2）はあくまで目安です。詳しくは >>4815ページ の対比表を参照ください。
※ケーブル・電線のシース（外被部分）外径サイズについては、上記表中の“仕上外径”の項目をご参照下さい。

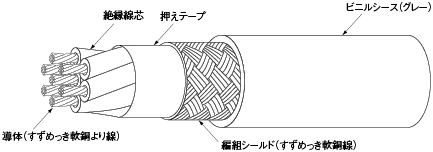

構造概略


導体すずめっき軟銅より線　AWG28　7/0.127
絶縁体PVC
線芯識別ドットマークにより線芯識別をします。
より合わせ中心に対して同心円状により合わせます。
押えテープ紙テープを重ね巻きし線芯を押さえます。
遮蔽すずめっき軟銅線で一括編組します。編組密度：85％以上
シースPVC

電流減少係数


周囲温度(℃)35404550556065707580
電流減少係数0.960.930.890.850.810.770.730.680.630.57
許容電流値は周囲温度30℃空中1条布設時の計算値を示し、保証値ではありません。周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）10芯で周囲温度が40℃の場合の許容電流値　1.5×0.93＝1.395（A）

線芯識別表


線芯NO．1234567891011121314151617181920
絶縁体の色橙灰白黄桃橙灰白黄桃
ドットマーク■(短点1)■■(短点2)
ドットマーク色赤黒赤黒赤黒赤黒赤黒赤黒赤黒赤黒赤黒赤黒
線芯NO．2122232425262728293031323334353637383940
絶縁体の色橙灰白黄桃橙灰白黄桃
ドットマーク■■■(短点3)■■■■(短点4)
ドットマーク色赤黒赤黒赤黒赤黒赤黒赤黒赤黒赤黒赤黒赤黒
線芯NO．41424344454647484950
絶縁体の色橙灰白黄桃
ドットマーク■■■■■(短点連続)
ドットマーク色赤黒赤黒赤黒赤黒赤黒

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 7
  8. 次へ
型番
芯数
仕上がり外径(mm)
全長(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
6.9
1
10

1個

3,100円( 3,410円 )

1日目

一部当日出荷可能

10
6.9
2
10

1個

3,100円( 3,410円 )

1日目

一部当日出荷可能

10
6.9
3
10

1個

3,100円( 3,410円 )

1日目

一部当日出荷可能

10
6.9
4
10

1個

3,100円( 3,410円 )

1日目

一部当日出荷可能

10
6.9
5
10

1個

3,100円( 3,410円 )

1日目

一部当日出荷可能

10
6.9
6
10

1個

5,700円( 6,270円 )

1日目

一部当日出荷可能

10
6.9
7
10

1個

5,700円( 6,270円 )

1日目

一部当日出荷可能

10
6.9
8
10

1個

5,700円( 6,270円 )

1日目

一部当日出荷可能

10
6.9
9
10

1個

5,700円( 6,270円 )

1日目

一部当日出荷可能

10
6.9
10
10

1個

5,700円( 6,270円 )

1日目

一部当日出荷可能

10
6.9
11
10

1個

6,270円( 6,897円 )

1日目

一部当日出荷可能

10
6.9
12
10

1個

6,840円( 7,524円 )

1日目

一部当日出荷可能

10
6.9
13
10

1個

7,410円( 8,151円 )

1日目

一部当日出荷可能

10
6.9
14
10

1個

7,980円( 8,778円 )

1日目

一部当日出荷可能

10
6.9
15
10

1個

8,550円( 9,405円 )

1日目

一部当日出荷可能

10
6.9
16
10

1個

9,120円( 10,032円 )

1日目

一部当日出荷可能

10
6.9
17
10

1個

9,690円( 10,659円 )

1日目

一部当日出荷可能

10
6.9
18
10

1個

10,260円( 11,286円 )

1日目

一部当日出荷可能

10
6.9
19
10

1個

10,830円( 11,913円 )

1日目

一部当日出荷可能

10
6.9
20
10

1個

10,440円( 11,484円 )

1日目

一部当日出荷可能

10
6.9
21
10

1個

10,962円( 12,058円 )

1日目

一部当日出荷可能

10
6.9
22
10

1個

11,484円( 12,632円 )

1日目

一部当日出荷可能

10
6.9
23
10

1個

12,006円( 13,207円 )

1日目

一部当日出荷可能

10
6.9
24
10

1個

12,528円( 13,781円 )

1日目

一部当日出荷可能

10
6.9
25
10

1個

13,050円( 14,355円 )

1日目

一部当日出荷可能

10
6.9
26
10

1個

13,572円( 14,929円 )

1日目

一部当日出荷可能

10
6.9
27
10

1個

14,094円( 15,503円 )

1日目

一部当日出荷可能

10
6.9
28
10

1個

14,616円( 16,078円 )

1日目

一部当日出荷可能

10
6.9
29
10

1個

15,138円( 16,652円 )

1日目

一部当日出荷可能

10
6.9
30
10

1個

15,660円( 17,226円 )

1日目

一部当日出荷可能

10
6.9
31
10

1個

16,182円( 17,800円 )

1日目

一部当日出荷可能

10
6.9
32
10

1個

16,704円( 18,374円 )

1日目

一部当日出荷可能

10
6.9
33
10

1個

17,226円( 18,949円 )

1日目

一部当日出荷可能

10
6.9
34
10

1個

17,748円( 19,523円 )

1日目

一部当日出荷可能

10
6.9
35
10

1個

18,270円( 20,097円 )

1日目

一部当日出荷可能

10
6.9
36
10

1個

18,792円( 20,671円 )

1日目

一部当日出荷可能

10
6.9
37
10

1個

19,314円( 21,245円 )

1日目

一部当日出荷可能

10
6.9
38
10

1個

19,836円( 21,820円 )

1日目

一部当日出荷可能

10
6.9
39
10

1個

20,358円( 22,394円 )

1日目

一部当日出荷可能

10
6.9
40
10

1個

20,880円( 22,968円 )

1日目

一部当日出荷可能

10
6.9
41
10

1個

21,402円( 23,542円 )

1日目

一部当日出荷可能

10
6.9
42
10

1個

21,924円( 24,116円 )

1日目

一部当日出荷可能

10
6.9
43
10

1個

22,446円( 24,691円 )

1日目

一部当日出荷可能

10
6.9
44
10

1個

22,968円( 25,265円 )

1日目

一部当日出荷可能

10
6.9
45
10

1個

23,490円( 25,839円 )

1日目

一部当日出荷可能

10
6.9
46
10

1個

24,012円( 26,413円 )

1日目

一部当日出荷可能

10
6.9
47
10

1個

24,534円( 26,987円 )

1日目

一部当日出荷可能

10
6.9
48
10

1個

25,056円( 27,562円 )

1日目

一部当日出荷可能

10
6.9
49
10

1個

25,578円( 28,136円 )

1日目

一部当日出荷可能

10
6.9
50
10

1個

22,642円( 24,906円 )

1日目

一部当日出荷可能

10
6.9
51
10

1個

23,095円( 25,405円 )

1日目

一部当日出荷可能

10
6.9
52
10

1個

23,547円( 25,902円 )

1日目

一部当日出荷可能

10
6.9
53
10

1個

24,000円( 26,400円 )

1日目

一部当日出荷可能

10
6.9
54
10

1個

24,453円( 26,898円 )

1日目

一部当日出荷可能

10
6.9
55
10

1個

24,906円( 27,397円 )

1日目

一部当日出荷可能

10
6.9
56
10

1個

25,359円( 27,895円 )

1日目

一部当日出荷可能

10
6.9
57
10

1個

25,812円( 28,393円 )

1日目

一部当日出荷可能

10
6.9
58
10

1個

26,264円( 28,890円 )

1日目

一部当日出荷可能

10
6.9
59
10

1個

26,717円( 29,389円 )

1日目

一部当日出荷可能

10
6.9
60
10

1個

27,170円( 29,887円 )

1日目

一部当日出荷可能

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 7
  8. 次へ

Loading...

詳細情報

基本情報

300V ULAWM2464規格対応ケーブル。
圧着、圧接、ハンダに対応可能な層拠りタイプの内外部連絡配線用のシールド付きケーブル。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
