ドリルチャック（シャンク一体型）
- 通常価格(税別)
- 22,020円 ～ 33,000円
- 税込価格
- 24,222円 ～ 36,300円
コンパクトなシャンク一体型。経済的で使いやすさも魅力のドリルチャック。【特長】...
商品情報
製品仕様
ドリルチャックの外観
ドリルチャックの寸法図
| MODEL | CODE | φD GRIPPING RANGE | L | L1 | φC | N/W (kg) | |||
|---|---|---|---|---|---|---|---|---|---|
| OPEN | CLOSE | OPEN | CLOSE | ||||||
| BT30 (BBT30) | -SDC08-080 | 10036 | 0.5～8 | 83 | 90.5 | 50 | 57.5 | 37.5 | 0.7 |
| -SDC08-080 | 10038 | 1～13 | 99 | 111.5 | 66 | 78.5 | 50 | 1.3 | |
| BT40 (BBT40) | -SDC08-080 | 11148 | 0.5～8 | 83 | 90.5 | 50 | 57.5 | 37.5 | 1.3 |
| -SDC13-100 | 11150 | 1～13 | 99 | 111.5 | 66 | 78.5 | 50 | 1.8 | |
| BT50 (BBT50) | -SDC08-100 | 13291 | 0.5～8 | 103 | 110.5 | 50 | 57.5 | 37.5 | 4.1 |
| -SDC13-120 | 13293 | 1～13 | 119 | 131.5 | 66 | 78.5 | 50 | 4.5 | |
| -SDC13-160 | 13294 | 159 | 171.5 | 5.1 | |||||
注 : 1.チャックレンチは付属されております。

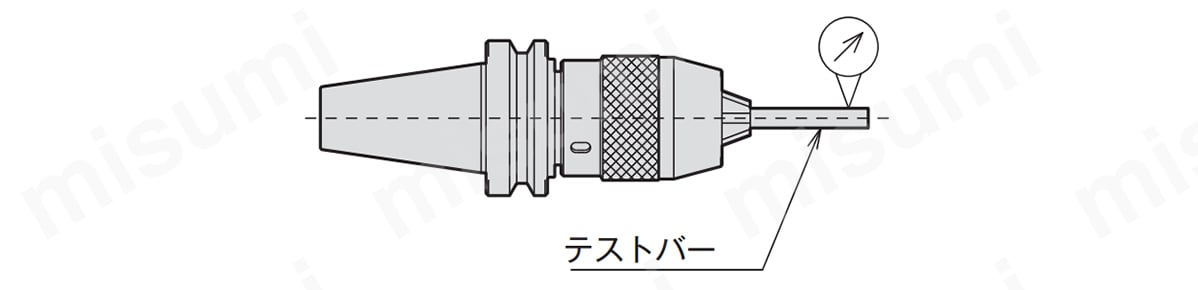

振れ精度
振れ精度の外観
| SDC NO. | 使用するテストバー DIA. OF TEST BAR | 振れ精度 RUNOUT |
|---|---|---|
| SDC08 | 4&8mm | 0.05mm以下 |
| SDC13 | 6.5&13mm |
測定位置等の試験方法は、JIS B6001に準拠しております。
規格テストバー以外での振れ精度も上記をクリアしております。
把握力
| 比較対象 | 締め方 CLAMPING | ねじりモーメント TWISTING MOMENT | 比較% |
|---|---|---|---|
| 市販キーレスチャック TRADITIONAL KEYLESS CHUCK | 手締め Manual | 6.9 N・m | 100 |
| 聖和SDCチャック SHOWA SDC CHUCK | |||
| 聖和SDCチャック+レンチ締め SHOWA SDC CHUCK | 付属レンチ締め With wrench | 21.6 N・m | 314 |
注 : 上記ねじりモーメントの値は、φ9（把握径：9mm）の場合を示します。
型番リスト
- 表示件数:
| 型番 |
主軸・シャンク番号 |
最小把握径(mm) |
最大把握径(mm) |
重量(g) |
ホルダ長さ L(mm) |
呼称、径 |
φC(φ) |
L OPEN |
L CLOSE |
L1 OPEN |
L1 CLOSE | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
50
|
1.0以上
|
13.0以下
|
4500
|
131.5
|
SDC13
|
50
|
119
|
131.5
|
66
|
78.5
| 1個 | 33,000円(
36,300円
) | 3日目 | |
30
|
-
|
8.0以下
|
700
|
90.5
|
SDC08
|
37.5
|
83
|
90.5
|
50
|
57.5
| 1個 | 22,020円(
24,222円
) | 3日目 | |
30
|
1.0以上
|
13.0以下
|
1300
|
111.5
|
SDC13
|
50
|
99
|
111.5
|
66
|
78.5
| 1個 | 23,040円(
25,344円
) | 3日目 | |
40
|
-
|
8.0以下
|
1300
|
90.5
|
SDC08
|
37.5
|
83
|
90.5
|
50
|
57.5
| 1個 | 22,020円(
24,222円
) | 3日目 | |
40
|
1.0以上
|
13.0以下
|
1800
|
111.5
|
SDC13
|
50
|
99
|
111.5
|
66
|
78.5
| 1個 | 23,040円(
25,344円
) | 3日目 | |
50
|
-
|
8.0以下
|
4100
|
110.5
|
SDC08
|
37.5
|
103
|
110.5
|
50
|
57.5
| 1個 | 28,800円(
31,680円
) | 3日目 | |
50
|
1.0以上
|
13.0以下
|
4500
|
131.5
|
SDC13
|
50
|
119
|
131.5
|
66
|
78.5
| 1個 | 29,760円(
32,736円
) | 3日目 | |
50
|
1.0以上
|
13.0以下
|
5100
|
171.5
|
SDC13
|
50
|
159
|
171.5
|
66
|
78.5
| 1個 | 31,740円(
34,914円
) | 3日目 |
Loading...
詳細情報
基本情報
コンパクトなシャンク一体型。経済的で使いやすさも魅力のドリルチャック。
【特長】
・従来のドリルチャックよりL寸法が短くコンパクトです。
・シャンク一体化の為、脱落はありません。
・高トルク加工の場合、付属レンチで締めることも出来ます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ドリルチャック（シャンク一体型）のレビュー
工具が滑ることがないので安心して使用できます。
価格もリーズナブルでとても良いと思います。
加工がやりづらかったり・キーレス故の把握力不足でドリルがチャック内で滑る事があった。
全長が短く・把握力が強いドリルチャックを探してみたところ、本品は他社に遜色無い把握
力で1万円程度安く買えるので購入。狙い通りに使えており、満足しています。
