C形 外径用TACバイト クランプオン式 CTFNR/L
- 通常価格(税別)
- 10,950円 ～ 13,360円
- 税込価格
- 12,045円 ～ 14,696円
クランプオン式のバイト。【特長】・アプローチ角：91°。・使用インサート：ネガ...
商品情報
クランプオンバイト CTFNR／Lの仕様

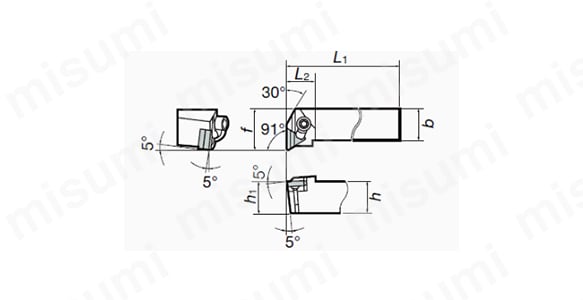

CTFNR／Lの寸法図
CTFNR／Lの使用イメージ
本図は右勝手（R）を示す。
| 形番 | R／L | h | b | L1 | L2 | h1 | f | re |
|---|---|---|---|---|---|---|---|---|
| CTFNR2020 | R | 20.0 | 20.0 | 125.0 | 22.0 | 20.00 | 25.00 | 0.80 |
| CTFNL2020 | L | 20.0 | 20.0 | 125.0 | 22.0 | 20.00 | 25.00 | 0.80 |
| CTFNR2525 | R | 25.0 | 25.0 | 150.0 | 22.0 | 25.00 | 32.00 | 0.80 |
| CTFNL2525 | L | 25.0 | 25.0 | 150.0 | 22.0 | 25.00 | 32.00 | 0.80 |
単位：mm
型番リスト
- 表示件数:
Loading...
詳細情報
基本情報
クランプオン式のバイト。
【特長】
・アプローチ角：91°。
・使用インサート：ネガ、正三角形。
【用途】
・端面切削用。
(i)ご注意
- ホルダ本体には、チップは付属しておりません。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
