TACフラッシュラジアスミル ERD12
- 通常単価(税別)
- 32,340円
- 税込単価
- 35,574円
ねじ止め式曲面加工用柄付きカッタ。【特長】・丸駒インサート使用。【用途】・鋼・...
指定中 の仕様・寸法情報
商品情報

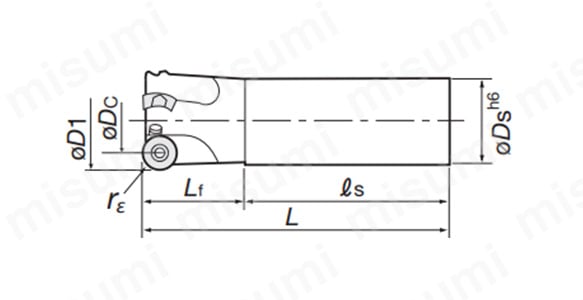

TACフラッシュラジアスミル ERD12の外形図と寸法
TACフラッシュラジアスミル ERD12の寸法図
Max.ap：RDMT／W12type=6.0mm
すくい角：ERD／A.R.+8度から10度R.R.-6度～-2度

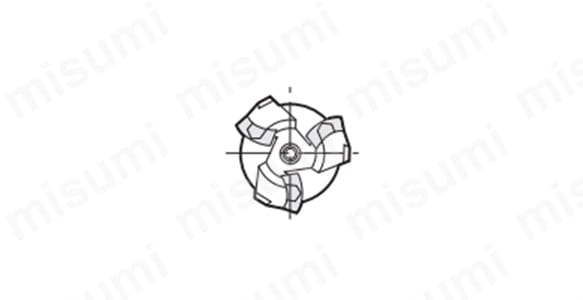

先端部
| 仕 様 |
形番 | 使用インサート | 刃数 | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| rε | φD1 | φDc | φDs | ls | Lf | L | ||||
| 標 準 |
ERD12032RS | RDMT1204ZDPN-MJ RDMW1204ZDSN |
2 | 6 | 32 | 20 | 32 | 100 | 50 | 150 |
| ERD12040RS | 3 | 40 | 28 | |||||||
| ERD12050RS | 4 | 50 | 38 | 42 | ||||||
| ERD12063RS | 63 | 51 | ||||||||
| ロ ン グ |
ERD12032RL | RDMT1204ZDPN-MJ RDMW1204ZDSN |
2 | 6 | 32 | 20 | 32 | 200 | 50 | 250 |
| ERD12040RL | 3 | 40 | 28 | |||||||
| ERD12050RL | 4 | 50 | 38 | 42 | ||||||
| ERD12063RL | 63 | 51 | ||||||||
柄付タイプ
ERD12の標準切削条件
| 被削材 | 材種 | 切削速度 vc（m/min） |
送り f（mm/t） | |
|---|---|---|---|---|
| T/ERD12 | T/ERD16 | |||
| 炭素鋼 （S55C等） 300HB以下 |
AH120 | 170(120～220) | 0.3～0.5 | 0.3～0.6 |
| AH330 | 190(140～240) | 0.2～0.4 | 0.2～0.5 | |
| UX30 | 100(80～120) | |||
| 合金鋼 （SCM440等） 300HB以下 |
AH120 | 150(100～200) | 0.2～0.45 | 0.2～0.5 |
| AH330 | 170(120～220) | 0.15～0.35 | 0.15～0.4 | |
| UX30 | 90(60～120) | |||
| ダイス鋼（SKD61等）300HB以下 | AH120 | 130(80～180) | 0.2～0.35 | 0.25～0.45 |
| AH330 | 150(100～200) | 0.1～0.3 | 0.1～0.4 | |
| ステンレス鋼(SUS304等) | AH130・AH140 | 150(100～200) | 0.2～0.3 | 0.2～0.4 |
| 普通鋳鉄（FC250等） | AH120 | 180(120～240) | 0.3～0.5 | 0.3～0.6 |
| AH330 | 200(150～250) | 0.2～0.4 | 0.2～0.5 | |
| 焼入れ鋼、プリハードン鋼 45HRC以下 | AH120 | 100(60～140) | 0.08～0.25 | 0.1～0.3 |
- ※ 切込みap=2mm以下の時は上記送りの範囲で上限側に、切込みap=3mm以上の時は上記送りの範囲で下限側に設定してください。
この商品における加工について

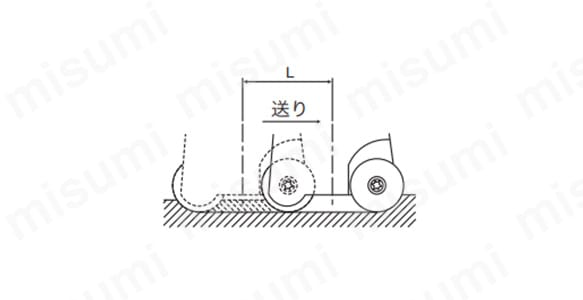

・突込み+横送り加工

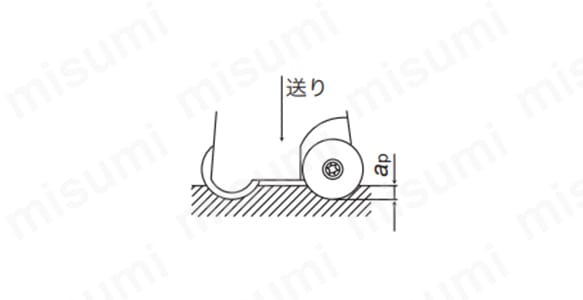

突込み
横送り
| 形番 | 最大突込み 深さ ap（mm） |
底面を平らにするための 最小移動量 L（mm） |
|---|---|---|
| ERD12032RS／L | 4 | 工具径φD1-11 |
| ERD12040RS／L | ||
| ERD12050RS／L | ||
| ERD12063RS／L |
- 突込み加工時では、最大切込み深さは上記のように制限があります。
- 突込み加工ではZ軸方向の送りを0.05～0.1mm/tの範囲で設定してください。
- 突込み加工では切りくずを分断するために、1mm以下のステップ送りで加工してください。

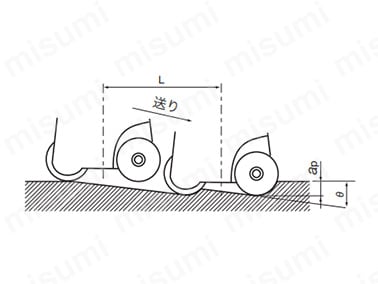

・スラントフィード加工
| 形番 | スラント加工の 最大傾斜角θ |
|---|---|
| ERD12032RS／L | 16゜ |
| ERD12040RS／L | 8゜ |
| ERD12050RS／L | 6゜ |
| ERD12063RS／L | 4゜ |
- ※ tanθ=切込みap／工具経路の長さL
・スラントフィード加工を行う際は、最大傾斜角（θ）を越えないように、設定してください。

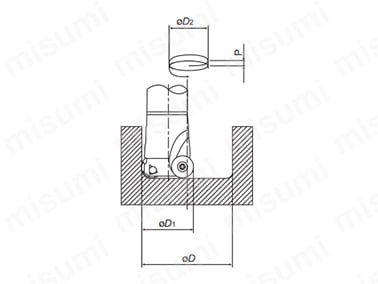

・ヘリカル送りを用いた穴あけ加工
| 形番 | 最小加工径（mm） | 最大加工径（mm） | P | ||
|---|---|---|---|---|---|
| φD | φD2 | φD | φD2 | ||
| ERD12032RS／L | 52 | 20 | 62 | 30 | ＜ 6 |
| ERD12040RS／L | 68 | 28 | 78 | 38 | |
| ERD12050RS／L | 88 | 38 | 98 | 48 | |
| ERD12063RS／L | 114 | 51 | 124 | 61 | |
φD1：工具径
φD：加工径
φD2：ツールパスの径
P：ツールパス一周当たりのZ軸方向送り量
（ヘリカルサイクルのピッチ）
・ヘリカル送りを用いた穴加工では、加工できる径は制限があります。
・最小から最大加工径の間の径では、底の中心に凸部が残るので、横送り加工で除去してください。
型番リスト
Loading...
詳細情報
基本情報
ねじ止め式曲面加工用柄付きカッタ。
【特長】
・丸駒インサート使用。
【用途】
・鋼・鋳鉄・高硬度材の多機能加工用。
(i)ご注意
- カッタ本体には、チップは付属しておりません。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。 - 廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。
