TACミル ROUNDSPLIT ERC12
- 通常価格(税別)
- 32,640円 ～ 46,390円
- 税込価格
- 35,904円 ～ 51,029円
突き出しの長い加工で抜群の効果を発揮する刃先交換式エンドミル。【特長】・ねじ止...
-
- 加工用途：
- 平面
-
- 取付け方法：
- 柄付きタイプ
-
- 適応チップ材種：
- 超硬コート / 超硬コートなし
-
- エア穴：
- あり
-
- 適合インサート：
- RCMT1204*N-***
(i)ご注意
- カッタ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
型番
未確定12件の候補があります。
Loading...
商品情報
製品特長・仕様
製品の基本仕様・特長
■耐びびり性が飛躍的UP
セレーション切れ刃により、切りくずを細分化。切削抵抗が軽減し、突き出しの長い加工でもびびりのない加工が可能。
被削材：S55C （200HB）
切削速度：Vc＝150m/min
刃当り送り：fz＝0.5mm/t
切込み：ap＝2mm
切削幅：ae＝50mm
切りくず形状の比較
性能・試験情報
■同一ボディに丸駒インサートも装着可能
- 逃げ面フラット部の独創的なデザインで強力な安定性を確保
- セレーション切れ刃付きインサートは4コーナ, 丸駒インサートは8コーナ使用可能
本工具のインサート座は、セレーション切れ刃が重ならないよう、位相をずらした設計となっていますので、コーナ交換する際は、同一インサート座内で行うようにしてください。
異なったインサート座でコーナ交換しますと正常に4コーナ又は8コーナ使用することができなくなります。
■切削性能

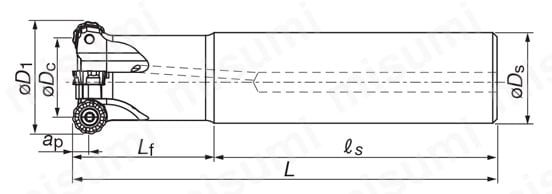

外形図
シャンクタイプ
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
- 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくず 噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
- アルミニウム合金の加工などで切れ刃に激しい凝着が発生する場合には、水溶性切削油をご使用ください。
- 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。切り込みや切削幅が大きい場合は、Vc, fz を下限側に設定し、機械の動力、振動などを見極めてご使用ください。
型番リスト
- 表示件数:
| 型番 |
刃径 D(φ) |
全長 (L)(mm) |
シャンク径 (d)(mm) |
刃数(枚) |
最大切り込み深さ (Ad)(mm) |
首下長（ℓ1）(mm) |
寸法 ΦD1(mm) |
寸法 ℓs(mm) |
トラスココード |
CADデータ有無(2D/3D) |
仕様 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
32
|
150
|
32
|
3
|
6
|
70
|
32
|
80
|
701-4295
|
2D／3D
|
標準
| 1個 | 32,640円(
35,904円
) | 1日目 | |
32
|
250
|
32
|
3
|
6
|
150
|
32
|
100
|
701-4309
|
-
|
ロング
| 1個 | 34,240円(
37,664円
) | 1日目 | |
32
|
300
|
32
|
3
|
8
|
180
|
32
|
120
|
701-4317
|
-
|
エクストラロング
| 1個 | 34,610円(
38,071円
) | 1日目 | |
33
|
150
|
32
|
3
|
6
|
70
|
33
|
80
|
701-4325
|
2D／3D
|
標準
| 1個 | 32,640円(
35,904円
) | 1日目 | |
33
|
250
|
32
|
3
|
6
|
150
|
33
|
100
|
701-4333
|
2D／3D
|
ロング
| 1個 | 34,240円(
37,664円
) | 1日目 | |
33
|
300
|
32
|
3
|
6
|
70
|
33
|
230
|
701-4341
|
-
|
エクストラロング
| 1個 | 34,610円(
38,071円
) | 1日目 | |
40
|
150
|
32
|
4
|
6
|
50
|
40
|
100
|
701-4350
|
2D
|
標準
| 1個 | 39,210円(
43,131円
) | 1日目 | |
40
|
250
|
32
|
4
|
6
|
50
|
40
|
200
|
701-4368
|
2D
|
ロング
| 1個 | 39,350円(
43,285円
) | 1日目 | |
40
|
300
|
32
|
4
|
6
|
50
|
40
|
250
|
701-4376
|
-
|
エクストラロング
| 1個 | 39,720円(
43,692円
) | 1日目 | |
50
|
150
|
42
|
5
|
6
|
50
|
50
|
100
|
701-4384
|
2D／3D
|
標準
| 1個 | 45,580円(
50,138円
) | 1日目 | |
50
|
250
|
42
|
5
|
6
|
50
|
50
|
200
|
701-4392
|
-
|
ロング
| 1個 | 45,800円(
50,380円
) | 1日目 | |
50
|
300
|
42
|
5
|
6
|
50
|
50
|
250
|
701-4406
|
-
|
エクストラロング
| 1個 | 46,390円(
51,029円
) | 1日目 |
Loading...
詳細情報
基本情報
突き出しの長い加工で抜群の効果を発揮する刃先交換式エンドミル。
【特長】
・ねじ止め式、柄付タイプのカッタ。
・セレーション付き切れ刃、カッタ丸駒のインサート使用。
・標準タイプ、ロングタイプ、エクストラロングタイプの3タイプより用途にあわせて選択できる。
【用途】
・鋼、鋳鉄、アルミ合金の各機能の加工に最適。
(i)ご注意
- カッタ本体には、チップは付属しておりません。
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
