縦インサート型ねじ止め式直角肩加工用柄付きカッタ EPM11形
- SALE 2025/03/31まで
- 一部当日出荷可能
- 通常価格(税別)
- 51,050円 ～ 82,380円 特別価格
- 税込価格
- 56,155円 ～ 90,618円 特別価格
ねじ止め式 直角肩加工用柄付きカッタ リード角：90°。【特長】・4コーナ仕様...
-
- 加工用途：
- 平面 / 側面 / 溝
-
- 取付け方法：
- 柄付きタイプ
-
- シャンク径 (d)(mm)：
- 32
-
- 適応チップ材種：
- 超硬コート
-
- 最大切り込み深さ (Ad)(mm)：
- 9.7
-
- エア穴：
- あり
-
- 適合インサート：
- LMMU1107**PNER-MJ
-
- 寸法 ℓs(mm)：
- 80
(i)ご注意
- カッタ本体には、チップは付属しておりません。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
型番
未確定5件の候補があります。
Loading...
商品情報
製品特長・仕様
製品の基本仕様・特長
安定性の高い縦インサートによって荒肩削り加工、仕上げ加工にこれまでにない信頼性を発揮
■抜群の信頼性
高切込み高能率加工を実現
・芯厚の大きい高剛性ボディ
・刃先強度の高い縦インサート

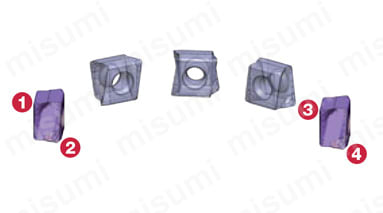

■4コーナー仕様インサート
・ 経済性に優れた両面仕様

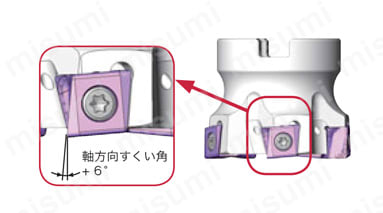

・ インクリネーションと大きなすくい角で切削抵抗を低減
■切削性能

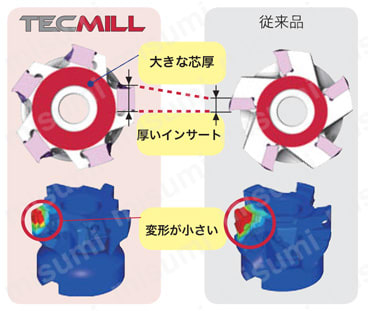

刃先強度の比較

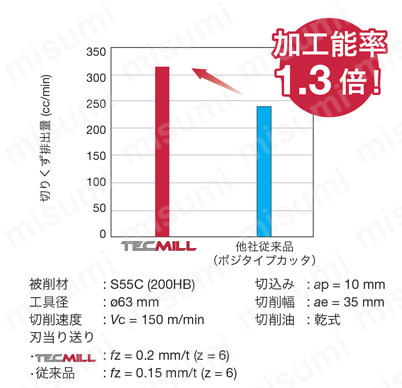

切りくず排出量の比較
外形図
縦インサート型ねじ止め式直角肩加工用柄付きカッタ、両面LMMU形インサート使用
本図は右勝手（R）を示す。

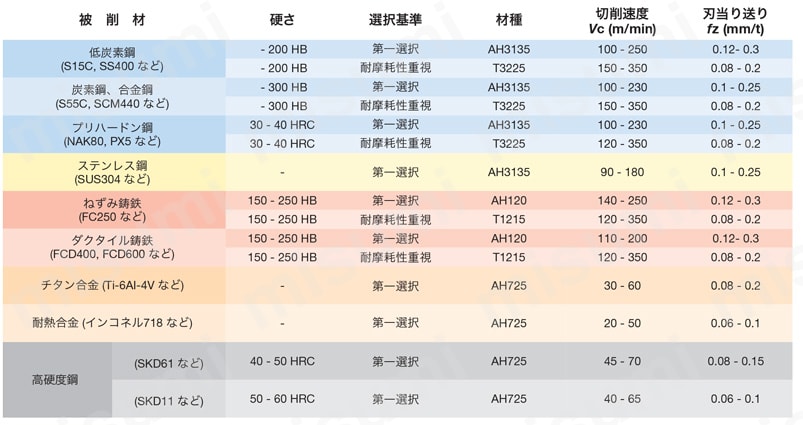

推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
ボア、シャンクタイプ

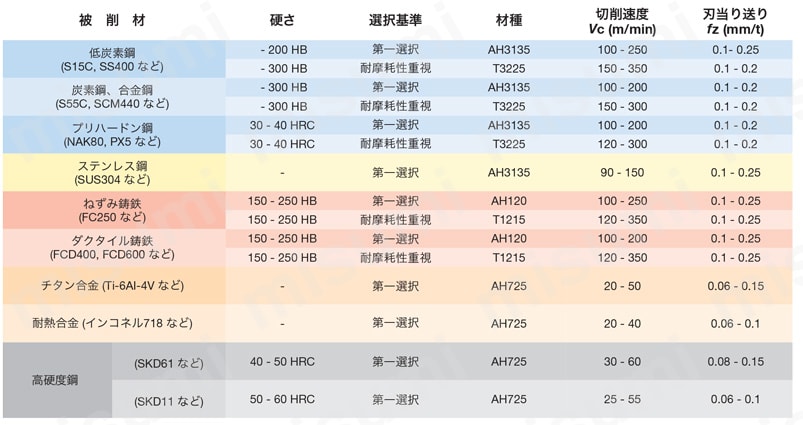

ラフィングタイプ
型番リスト
- 表示件数:
| 型番 |
刃径 D(φ) |
全長 (L)(mm) |
刃数(枚) |
首下長（ℓ1）(mm) |
トラスココード |
CADデータ有無(2D/3D) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
32
|
115
|
3
|
35
|
701-3787
|
2D／3D
| 1個 | 51,050円 49,518円 ( 54,470円 ) | 在庫品1日目 当日出荷可能 | |
40
|
115
|
4
|
35
|
701-3795
|
2D
| 1個 | 56,220円(
61,842円
) | 3日目 | |
50
|
120
|
4
|
40
|
701-3809
|
-
| 1個 | 61,610円 59,761円 ( 65,737円 ) | 在庫品1日目 当日出荷可能 | |
63
|
120
|
6
|
40
|
701-3817
|
-
| 1個 | 71,510円(
78,661円
) | 1日目 | |
80
|
120
|
7
|
40
|
701-3825
|
2D／3D
| 1個 | 82,380円(
90,618円
) | 1日目 |
Loading...
詳細情報
基本情報
ねじ止め式 直角肩加工用柄付きカッタ リード角：90°。
【特長】
・4コーナ仕様の縦インサートを採用。
・高送りによる高能率加工を実現。
・最大切り込み9.7mm。Φ32～80（工具径：32～80mm）。
【用途】
・直角肩加工用。高送りによる高能率加工に対応。
(i)ご注意
- カッタ本体には、チップは付属しておりません。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
