タンガロイ

タンガロイ

TACラジアスミル TRD6000

TACラジアスミル TRD6000

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
80,870円
税込単価
88,957円

柄付きカッタ丸駒でインサート使用の刃先交換式エンドミル。【特長】・くさび止め式...

詳細情報を確認する

(i)ご注意

  • カッタ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • 廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

型番

TRD6004R 解除

Loading...

指定中 の仕様・寸法情報

商品情報

TACラジアスミル TRD6000の外形図と寸法について

TACラジアスミル TRD6000:関連画像

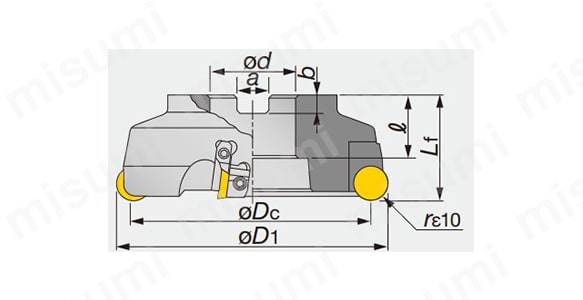

TACラジアスミル TRD6000の寸法図

TACラジアスミル TRD6000:関連画像

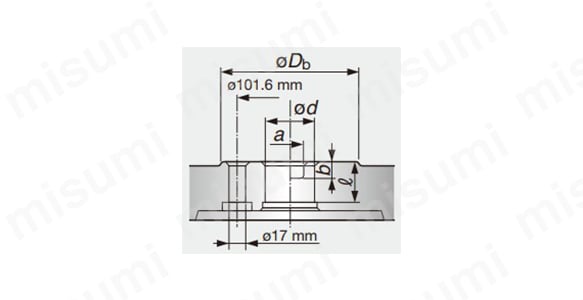

断面図（型番：TRD6008R参照）

形番 Max.ap φD1 z φDc Lf φd l a b Kg インサート
TRD6003R 10 80 4 60 63 25.4 26 9.5 6 1.2 RD**2004...
TRD6004R 10 100 5 80 63 31.75 32 12.7 8 2.1 RD**2004...
TRD6005R 10 125 6 105 63 38.1 38 15.9 10 3.2 RD**2004...
TRD6006R 10 160 8 140 63 50.8 38 19 11 5.4 RD**2004...
TRD6008R 10 200 10 180 63 47.625 38 25.4 14 8.6 RD**2004...

この商品に関する関連部品

形番 （1）ロケータ （2）押え駒締付けねじ （3）ロケータ締付けねじ （4）インサート押え駒 スパナ
TRD6003R LR603R FDS-8S CM4X0.7X20 WR603R TP-4

型番リスト

表示件数:
  1. 1
型番
刃径 D(φ)
刃数(枚)
寸法 Φd(mm)
寸法 ΦD1(mm)
寸法 ℓ(mm)
寸法 b(mm)
寸法 a(mm)
トラスココード
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

TRD6004R

80
5
31.75
100
32
8
12.7
-

1個

80,870円( 88,957円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

柄付きカッタ丸駒でインサート使用の刃先交換式エンドミル。
【特長】
・くさび止め式の切削工具。
・型番：RD*N2004のインサートを使用。
・5種類のバリエーションで用途にあわせて選択が可能。
【用途】
・鋼・鋳鉄等、高硬度材の高送り加工、平面加工用として利用可能。

(i)ご注意

  • カッタ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • 廃止予定品です。流通在庫がなくなりしだい販売終了となります。推奨代替品はこちらです。仕様の違いをご確認ください。

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

TRD6004Rで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

TACラジアスミル TRD6000の型番TRD6004Rのページです。
型番TRD6004Rに関する仕様情報を記載しております。
