タンガロイ

タンガロイ

TAN型 DOOCTO/DOQUAD くさび止めタイプ TAN

TAN型 DOOCTO/DOQUAD くさび止めタイプ TAN

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
114,880円 ～ 236,530円
税込価格
126,368円 ～ 260,183円

くさび止め式平面加工用ボアタイプカッタ。【特長】・リード角：45°。・四角形、...

詳細情報を確認する

(i)ご注意

  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

型番

未確定4件の候補があります。

Loading...

商品情報

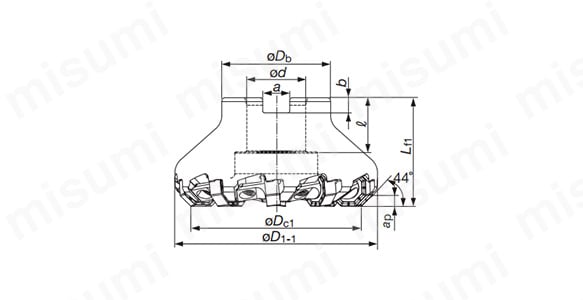

DoOcto／DoQuad TAN07-W形の外形図

TAN型 DOOCTO/DOQUAD くさび止めタイプ TAN:関連画像

DoOcto（8角形インサート仕様）
Max.ap ： 4.7mm

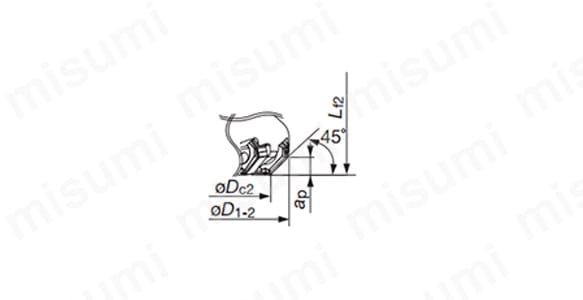

TAN型 DOOCTO/DOQUAD くさび止めタイプ TAN:関連画像

DoQuad（4角形インサート仕様）
Max.ap ： 7.5mm

DoOcto／DoQuad TAN07-W形の寸法・仕様

すくい角：A.R. -6°、R.R. +15.5°

仕様 形番 刃数 寸法（mm） 重量
（kg）		 エア穴
φDc1 φDc2 φDc1-1 φDc1-2 φDb φd l Lf1 Lf2 b a
超多刃 TAN07R080M25.4-10W 10 80 77.3 93 93.3 50 25.4 26 50 51.4 6 9.5 1.0 なし
TAN07R100M31.7-14W 14 100 97.3 113 113.3 60 31.75 32 50 51.4 8 12.7 1.3 なし
TAN07R125M38.1-18W 18 125 122.3 138 138.3 80 38.1 38 63 64.4 10 15.9 2.8 なし
TAN07R160M50.8-22W 22 160 157.3 173 173.3 100 50.8 38 63 64.4 11 19 4.0 なし

この商品の部品

部品名 部品形番
適合カッタ TAN07R...W
押え駒締付けねじ DS-6P
インサート押え駒 CL ARM-10-TUNG1
スパナ トルクスビット BLD IP15／S7
グリップ H-TBS

型番リスト

表示件数:
  1. 1
型番
刃径 D(φ)
全長 (L)(mm)
刃数(枚)
首下長（ℓ1）(mm)
寸法 Φd(mm)
寸法 b(mm)
寸法 a(mm)
寸法 ΦDb(mm)
寸法 ΦDc2(mm)
寸法 ΦD1-1(mm)
寸法 ΦD1-2(mm)
寸法 Lf2(mm)
トラスココード
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
80
50
10
26
25.4
6
9.5
50
77.3
93
93.3
51.4
701-8185

1個

114,880円( 126,368円 )

1日目

100
50
14
32
31.75
8
12.7
60
97.3
113
113.3
51.4
701-8215

1個

151,910円( 167,101円 )

1日目

125
63
18
38
38.1
10
15.9
80
122.3
138
138.3
64.4
701-8240

1個

200,200円( 220,220円 )

1日目

160
63
22
38
50.8
11
19
100
157.3
173
173.3
64.4
701-8274

1個

236,530円( 260,183円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

くさび止め式平面加工用ボアタイプカッタ。
【特長】
・リード角：45°。
・四角形、八角形両面仕様インサート。
・工具径：Φ80～160（直径80～160mm）。
【用途】
・平面加工用。

(i)ご注意

  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
