タンガロイ

タンガロイ

中心刃付き超高送り加工用柄付きカッタ EXH

中心刃付き超高送り加工用柄付きカッタ EXH

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
23,360円 ～ 27,010円
税込価格
25,696円 ～ 29,711円

ねじ止め式 多機能エンドミル 高送り仕様 リード角：20°。【特長】・高送り加...

詳細情報を確認する

(i)ご注意

  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

型番

未確定3件の候補があります。

Loading...

商品情報





製品特長・仕様

製品の基本仕様・特長

超高送り加工により、粗加工の能率をアップ！

高精度直角肩加工用 HybridTACmill EPH形カッタ用インサート XHGR11・13・18形

特長

商品画像

商品画像

超硬工具協会（JCTMA）環境認定製品

超硬工具協会（JCTMA）環境認定製品

EXH形（高送り刃形）を利用することで、粗加工の能率が向上。

EXH形（高送り刃形）を利用することで、粗加工の能率が向上。

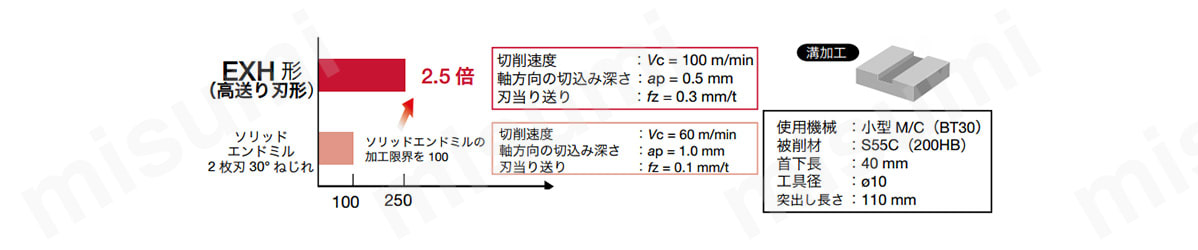

加工能率比較

加工能率比較

  • 低抵抗な切れ刃形状により、ソリッドエンドミルと同等の突き出し量（L/D=4）で加工可能
  • 深いポケット加工でもスムーズな切りくず排出
プログラム作成時の注意
中心刃付き超高送り加工用柄付きカッタ EXH プログラム作成時の注意

CAD/CAMを利用したプログラム作成時には、ラジアスカッタとしてプログラムを作成すること。なお、その時の実切れ刃形状とワークの削り残し量を右表に示す。



外形図



推奨切削条件

推奨切削条件表

中心刃付き超高送り加工用柄付きカッタ EXH 切削条件表

(注)

  • 溝加工やポケット加工などの切りくずが滞留しやすい場合には、切りくずの噛み込みを防止するためにエアブローを用いて切りくずを除去してください。
  • アルミニウム合金の加工などで切れ刃に激しい溶着が発生する場合には、水溶性切削油をご使用ください。
  • 鋳肌などの切り込み変動がある場合や断続部の多い被削材を加工する場合には、送り速度と送りを1/2～2/3程度におさえてください。
  • 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、びびりが発生しやすくなりますので回転速度と送り速度を下げてご使用ください。
  • 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の1/2程度から徐々にアップし、機械の動力、振動などを見極めてご使用ください。

型番リスト

表示件数:
  1. 1
型番
刃径 D(φ)
全長 (L)(mm)
シャンク径 (d)(mm)
最大切り込み深さ (Ad)(mm)
首下長（ℓ1）(mm)
適合インサート
寸法 ℓs(mm)
寸法 ΦDc1(mm)
トラスココード
締付けねじ(標準締付トルク)
スパナ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
90
10
0.6
40
XXGT06H205□□-□□
50
5
350-8587
CSPD-1.8S (0.7 N・m)
IP-6F

1個

23,360円( 25,696円 )

1日目

12
98
12
0.6
48
XXGT07X305□□-□□
50
7
350-8595
CSPB-2H (0.7 N・m)
IP-6F

1個

24,390円( 26,829円 )

1日目

16
124
16
0.8
64
XXGT09X408□□-□□
60
10
350-8609
CSPB-2.5S (1.3 N・m)
IP-8D

1個

27,010円( 29,711円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

ねじ止め式 多機能エンドミル 高送り仕様 リード角：20°。
【特長】
・高送り加工が可能な小径エンドミル。
【用途】
・彫りこみ、溝入れ、繰り広げ等汎用的な部品加工用。
・高送りによる高能率加工に対応。
