突切り加工用ツールブロック CTBF／CTBU形
- 通常価格(税別)
- 22,200円 ～ 32,700円
- 税込価格
- 24,420円 ～ 35,970円
CGPブレード用ツールブロック。【特長】・突切り加工用ブレード用ツールブロック...
-
- CADデータ有無(2Ｄ/3Ｄ)：
- 2D／3D
-
- チップ使用コーナー数：
- 1コーナー
-
- 部品 スパナ：
- P-5
-
- 適合ブレード：
- CGP
型番
未確定7件の候補があります。
Loading...
商品情報

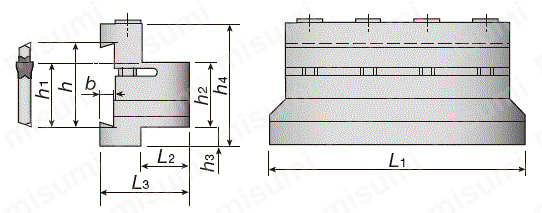

外形図
外形図
CGPブレード用ツールブロック

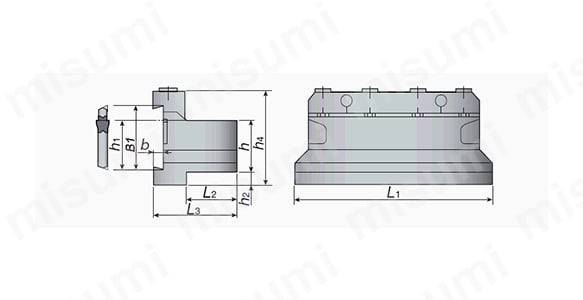

寸法図
CTBF形
| 形番 | h | B1 | L2 | L1 | b | h1 | h2 | h4 | L3 |
|---|---|---|---|---|---|---|---|---|---|
| CTBF25-45 | 25.0 | 45.00 | 22.0 | 110.0 | 5.5 | 38.10 | 25.0 | 66.0 | 40.0 |
| CTBF32-45 | 32.0 | 45.00 | 28.0 | 120.0 | 5.5 | 38.10 | 18.0 | 66.0 | 45.0 |

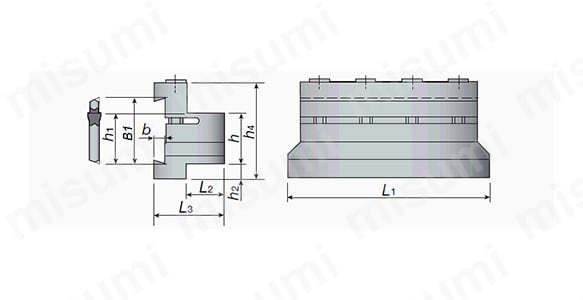

寸法図
CTBU形
| 形番 | h1 | b | B1 | L1 | h | h2 | h4 | L2 | L3 |
|---|---|---|---|---|---|---|---|---|---|
| CTBU20-26 | 21.40 | 4.0 | 26.00 | 86.0 | 20.0 | 9.0 | 43.0 | 21.0 | 38.0 |
| CTBU25-26 | 21.40 | 4.0 | 26.00 | 110.0 | 25.0 | 5.0 | 45.0 | 23.0 | 42.0 |
| CTBU20-32 | 24.80 | 5.3 | 32.00 | 100.0 | 20.0 | 13.0 | 50.0 | 19.0 | 38.0 |
| CTBU25-32 | 24.80 | 5.3 | 32.00 | 110.0 | 25.0 | 8.0 | 50.0 | 23.0 | 42.0 |
| CTBU32-32 | 24.80 | 5.3 | 32.00 | 110.0 | 32.0 | 5.0 | 54.0 | 29.0 | 48.0 |
型番リスト
- 表示件数:
| 型番 |
トラスココード |
寸法 b(mm) |
寸法 h(mm) |
寸法 h1(mm) |
寸法 h2(mm) |
寸法 h3(mm) |
寸法 h4(mm) |
寸法 L1(mm) |
寸法 L2(mm) |
寸法 L3(mm) |
部品 クランプ |
部品 締付けねじ | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
700-8376
|
5.5
|
45
|
38.1
|
25
|
25
|
66
|
110
|
22
|
40
|
-
|
CM6x1.0x40-A
| 1個 | 22,200円(
24,420円
) | 1日目 | |
700-8384
|
5.5
|
45
|
38.1
|
32
|
18
|
66
|
120
|
28
|
45
|
-
|
CM6x1.0x40-A
| 1個 | 31,350円(
34,485円
) | 1日目 | |
711-8929
|
4
|
26
|
21.4
|
20
|
9
|
43
|
86
|
21
|
38
|
CT-86
|
CM6x30-S
| 1個 | 29,780円(
32,758円
) | 1日目 | |
711-9011
|
5.3
|
32
|
24.8
|
20
|
13
|
50
|
100
|
19
|
38
|
CT-105
|
CM6x30-S
| 1個 | 29,780円(
32,758円
) | 1日目 | |
711-9020
|
4
|
26
|
21.4
|
25
|
5
|
45
|
110
|
23
|
42
|
CT-100
|
CM6x30-S
| 1個 | 30,530円(
33,583円
) | 1日目 | |
711-9046
|
5.3
|
32
|
24.8
|
25
|
8
|
50
|
110
|
23
|
42
|
CT-110
|
CM6x30-S
| 1個 | 30,530円(
33,583円
) | 1日目 | |
711-9038
|
5.3
|
32
|
24.8
|
32
|
5
|
54
|
110
|
29
|
48
|
CT-110
|
CM6x30-S
| 1個 | 32,700円(
35,970円
) | 1日目 |
Loading...
詳細情報
基本情報
CGPブレード用ツールブロック。
【特長】
・突切り加工用ブレード用ツールブロック。
【用途】
・突切り加工用。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
