直角肩加工用インサート LMMU11/16

直角肩加工用インサート LMMU11/16

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
通常価格(税別)
1,320円 ~ 1,700円  特別価格
税込価格
1,452円 ~ 1,870円  特別価格

四角形両面仕様インサート4コーナ使用可能。【特長】・MJ形ブレーカを設定。設定...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

製品特長・仕様

製品の基本仕様・特長

安定性の高い縦インサートによって荒肩削り加工、仕上げ加工にこれまでにない信頼性を発揮!



■抜群の信頼性
高切込み高能率加工を実現!

直角肩加工用インサート LMMU11/16 製品仕様01

・芯厚の大きい高剛性ボディ
・刃先強度の高い縦インサート



■4コーナ仕様インサート
・ 経済性に優れた両面仕様
・ インクリネーションと大きなすくい角で切削抵抗を低減

直角肩加工用インサート LMMU11/16 製品仕様02
直角肩加工用インサート LMMU11/16 製品仕様03

■切削性能

■刃先強度の比較
■切りくず排出量の比較
被削材:S55C(200HB)
工具径:Φ50mm
切削速度:Vc=250m/min
切込み:ap=3mm
切削幅:ae=12.5mm
被削材:S55C(200HB)                切込み:ap=10mm
工具径:Φ63mm                           切削幅:ae=35mm
切削速度:Vc=150m/min               切削油:乾式
刃当り送り
・TECMILL:fz=0.2mm/t(z=6)
・従来品:fz=0.15mm/t(z=6)
ネガカッタでありながら低抵抗な刃型設計により、ポジカッタ同等の切削領域を実現!

  • 対応領域
直角肩加工用インサート LMMU11/16 製品仕様07


■多種多様な被削材に対応する材種設定


AH3135[P]鋼、[M]ステンレス
T1215[K]鋳鉄
T3225[P]鋼、[M]ステンレス
AH725[P]鋼、[S]難削材、[H]高硬度材
  • 高い耐チッピング性を誇るPVD材種
  • 汎用的な切削条件での鋼、ステンレス鋼の加工に最適
  • 耐摩耗性と耐チッピング性に優れるCVD材種
  • 鋳鉄の高速加工に最適
  • 耐摩耗性と耐チッピング性に優れるCVD材種
  • 鋼やステンレス鋼の高速加工に最適
  • 耐摩耗性に優れるPVD材種
  • 難削材、高硬度材に最適

AH120[P]鋼、[K]鋳鉄
AH140[P]鋼、[M]ステンレス
AH3225[P]鋼
AH8015[S]難削材、[H]高硬度材
  • 耐摩耗性と耐欠損性のバランスに優れるPVD材種
  • 鋼、鋳鉄の一般的な加工に最適
  • 耐チッピングに優れる PVD 材種
  • 断続性ワーク、ステンレス鋼加工に最適
  • 3つの技術を融合した「トリプルNanoコーティング」を採用
  • 「耐摩耗性」「耐欠損性」「耐酸化性」「耐溶着性」「耐被膜剥離性」 を高次元に実現
  • 耐摩耗性と耐チッピング性に優れたPVDコーティング材種
  • 耐熱合金加工で圧倒的な長寿命を発揮!


T3225/T1215

直角肩加工用インサート LMMU11/16 T3225/T1215特長

性能・試験情報

■適用範囲

直角肩加工用インサート LMMU11/16 製品仕様08
カッタ:TPM11R050M22.0E05 (ΦDc=50mm、z=5)
インサート:LMMU110708PNER-MJ AH3135
被削材:S55C
切削速度:Vc=180m/min
刃当り送り:fz=0.2mm/t
送り速度:Vf=1146mm/min
回転数:n=1146min-1
切削油:乾式
使用機械:立形 M/C、BT50

他社縦インサートに対して最大の領域を加工可能!


■切削性能

直角肩加工用インサート LMMU11/16 製品仕様09

加工面粗さの比較:鋼加工

カッタ:TPM11R050M22.0E05 (ΦDc=50mm、z=5)
インサート:LMMU110708PNER-MJ AH3135
被削材:S55C
切削速度:Vc=250m/min
刃当り送り:fz=0.1mm/t
送り速度:Vf=636.6mm/min
回転数:n=1591min-1
切込み:ap=1.5mm
切削幅:ae=40mm
切削油:乾式
使用機械:立形 M/C、BT50
直角肩加工用インサート LMMU11/16 製品仕様10

加工面粗さの比較:ステンレス鋼加工

カッタ:TPM11R050M22.0E05 (ΦDc=50mm、z=5)
インサート:LMMU110708PNER-MJ AH3135
被削材:SUS304
切削速度:Vc=150m/min
刃当り送り:fz=0.1mm/t
送り速度:Vf=477mm/min
回転数:n=955min-1
切込み:ap=2mm
切削幅:ae=40mm
切削油:湿式
使用機械:立形 M/C、BT50

加工面粗さ:高信頼性のインサートとボディでポジ/縦型問わず他社品に対して良好な加工面粗さを実現!
直角肩加工用インサート LMMU11/16 製品仕様11

工具寿命:鋼加工

カッタ:TPM11R050M22.0E05 (ΦDc=50mm、z=5)
インサート:LMMU110708PNER-MJ AH3135
被削材:S55C
切削速度:Vc=180m/min
刃当り送り:fz=0.2mm/t
送り速度:Vf=229mm/min
回転数:n=1146min-1
切込み:ap=5mm
切削幅:ae=30mm
切削油:乾式
使用機械:立形 M/C、BT50
直角肩加工用インサート LMMU11/16 製品仕様12

工具寿命:鋳鉄加工

カッタ:TPM11R050M22.0E05 (ΦDc=50mm、z=5)
インサート:LMMU110708PNER-MJ T1215
 被削材:FC250
切削速度:Vc=250m/min
刃当り送り:fz=0.2mm/t
送り速度:Vf=318mm/min
回転数:n=1592min-1
切込み:ap=5mm
切削幅:ae=20mm
切削油:乾式
使用機械:立形 M/C、BT50

工具寿命:高い刃先強度と新材種により競合品に対し最大200%の工具寿命を達成!

外形図

規格表

単位:mm

型番RESW1BS
LMMU110708PNER-MJ0.811.77.12
LMMU110716PNER-MJ1.611.57.11.2
LMMU110724PNER-MJ2.411.37.10.4
LMMU110732PNER-MJ3.211.17.1-
LMMU160908PNER-MJ0.817.39.52.4
LMMU160916PNER-MJ1.617.19.51.6
LMMU160924PNER-MJ2.416.99.50.8
LMMU160932PNER-MJ3.216.89.5-

使用方法・使用事例

使用事例

加工部品名プラネタリキャリア
カッタSpecial(Φ78mm、z=2)
インサートLMMU160932PNER-MJ
材種AH3135
被削材S35C
切削条件切削速度:Vc (m/min)250
刃当り送り:fz (mm/t)0.1
送り速度:Vf (m/min)200
切込み:ap (mm)40
切削幅:ae (mm)30
 突き加工
切削油乾式
使用機械立形M/C、CAT50
結果

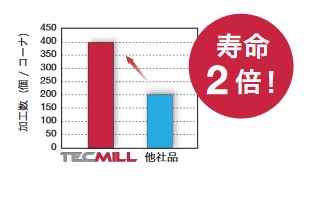

耐欠損性に優れた母材と耐摩耗性に優れたコーティングを組み合わせたAH3135により寿命が2倍に向上した。
加工部品名ギアケースハウジング
カッタTPM11R200U0075A05 (Φ50.8mm、z=5)
インサートLMMU110708PNER-MJ
材種T1215
被削材FCD450
直角肩加工用インサート LMMU11/16 使用事例-1
切削条件切削速度:Vc (m/min)175
刃当り送り:fz (mm/t)0.15
送り速度:Vf (m/min)840
切込み:ap (mm)4
切削幅:ae (mm)20
加工形態肩削り加工
切削油乾式
使用機械立形M/C、CAT50
結果直角肩加工用インサート LMMU11/16 使用事例-2
耐摩耗性に優れたT1215 により、寿命が1.5 倍に向上した。
加工部品名ケーシング
カッタTPM16R100M31.7-06 (Φ100、z=6)
インサートLMMU160908PNER-MJ
材種AH725
被削材ステンレス鋼
直角肩加工用インサート LMMU11/16 使用事例-3
切削条件切削速度:Vc (m/min)100
刃当り送り:fz (mm/t)0.3
送り速度:Vf (m/min)-
切込み:ap (mm)10
切削幅:ae (mm)40
加工形態肩削り加工
切削油乾式
使用機械立形M/C、BT50
結果直角肩加工用インサート LMMU11/16 使用事例-4
切れ刃のチッピングが激減。コーナ数が倍増したことで、加工コストが大幅に低減。
加工部品名シュー
カッタTLM11R050M22.0E03 (Φ50、z=3)
インサートLMMU110708PNER-MJ
材種AH140
被削材鍛鋼
直角肩加工用インサート LMMU11/16 使用事例-5
切削条件切削速度:Vc (m/min)100
刃当り送り:fz (mm/t)0.1
送り速度:Vf (m/min)191
切込み:ap (mm)43
切削幅:ae (mm)12
加工形態側面加工
切削油乾式
使用機械立形M/C、BT50
結果直角肩加工用インサート LMMU11/16 使用事例-6
取り代が多く強断続加工のため、切れ刃強度の高いTecMillを採用。切れ刃欠損が激減し、工具寿命が3 倍に向上。

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別(一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等)に回転数、送り速度、切込み量を記載したものです。
  • 加工環境(工作機械、ツーリング等)によっても最適加工条件は変化しますので、加工状況(加工面、ビビり等)を確認して補正しながらご使用ください。

直角肩加工用インサート LMMU11/16 推奨切削条件表01

ボア、シャンクタイプ


直角肩加工用インサート LMMU11/16 推奨切削条件表02

ラフィングタイプ

適用被削材

注意・禁止事項

安全上の注意点

  • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
  • 切れ刃が鋭利なため素手でさわらないでください。
  • 切れ味を確認して早めに工具交換を行ってください。
  • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
    また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

型番
利用可能コーナー数
逃げ角
被削材
材種分類
材種
精度
使用カッタ
寸法 RE(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
N(0°)
鋳鉄 / 難削材
PVDコーティング
AH120
M
TPM11、TLM11、EPM11
0.8

10個

1,330円

1,290

( 1,419円 )

在庫品1日目

当日出荷可能

4
N(0°)
ステンレス鋼
PVDコーティング
AH140
M
TPM11、TLM11、EPM11
0.8

10個

1,330円

1,290

( 1,419円 )

在庫品1日目

当日出荷可能

4
N(0°)
鋼 / ステンレス鋼 / 難削材
PVDコーティング
AH3135
M
TPM11、TLM11、EPM11
0.8

10個

1,320( 1,452円 )

1日目

4
N(0°)
鋼 / ステンレス鋼
トリプルNanoコーティング
AH3225
M
TPM11、TLM11、EPM11
0.8

10個

1,470( 1,617円 )

1日目

4
N(0°)
鋼 / 難削材 / 高硬度材
PVDコーティング
AH725
M
TPM11、TLM11、EPM11
0.8

10個

1,330円

1,290

( 1,419円 )

在庫品1日目

当日出荷可能

4
N(0°)
鋳鉄 / 難削材 / 高硬度材
PVDコーティング
AH8015
M
TPM11、TLM11、EPM11
0.8

10個

1,470( 1,617円 )

1日目

4
N(0°)
鋳鉄
CVDコーティング
T1215
M
TPM11、TLM11、EPM11
0.8

10個

1,440( 1,584円 )

1日目

4
N(0°)
CVDコーティング
T3225
M
TPM11、TLM11、EPM11
0.8

10個

1,440( 1,584円 )

1日目

4
N(0°)
鋳鉄 / 難削材
PVDコーティング
AH120
M
TPM11、TLM11、EPM11
1.6

10個

1,330円

1,290

( 1,419円 )

在庫品1日目

当日出荷可能

4
N(0°)
ステンレス鋼
PVDコーティング
AH140
M
TPM11、TLM11、EPM11
1.6

10個

1,330( 1,463円 )

1日目

4
N(0°)
鋼 / ステンレス鋼 / 難削材
PVDコーティング
AH3135
M
TPM11、TLM11、EPM11
1.6

10個

1,320( 1,452円 )

1日目

4
N(0°)
鋼 / ステンレス鋼
トリプルNanoコーティング
AH3225
M
TPM11、TLM11、EPM11
1.6

10個

1,470( 1,617円 )

1日目

4
N(0°)
鋼 / 難削材 / 高硬度材
PVDコーティング
AH725
M
TPM11、TLM11、EPM11
1.6

10個

1,330( 1,463円 )

1日目

4
N(0°)
鋳鉄 / 難削材 / 高硬度材
PVDコーティング
AH8015
M
TPM11、TLM11、EPM11
1.6

10個

1,470( 1,617円 )

1日目

4
N(0°)
鋳鉄
CVDコーティング
T1215
M
TPM11、TLM11、EPM11
1.6

10個

1,440( 1,584円 )

1日目

4
N(0°)
CVDコーティング
T3225
M
TPM11、TLM11、EPM11
1.6

10個

1,440( 1,584円 )

1日目

4
N(0°)
鋳鉄 / 難削材
PVDコーティング
AH120
M
TPM11、TLM11、EPM11
2.4

10個

1,330( 1,463円 )

1日目

4
N(0°)
ステンレス鋼
PVDコーティング
AH140
M
TPM11、TLM11、EPM11
2.4

10個

1,330( 1,463円 )

1日目

4
N(0°)
鋼 / 難削材 / 高硬度材
PVDコーティング
AH725
M
TPM11、TLM11、EPM11
2.4

10個

1,330( 1,463円 )

1日目

4
N(0°)
鋳鉄 / 難削材
PVDコーティング
AH120
M
TPM11、TLM11、EPM11
3.2

10個

1,330( 1,463円 )

1日目

4
N(0°)
ステンレス鋼
PVDコーティング
AH140
M
TPM11、TLM11、EPM11
3.2

10個

1,330( 1,463円 )

1日目

4
N(0°)
鋼 / ステンレス鋼
トリプルNanoコーティング
AH3225
M
TPM11、TLM11、EPM11
3.2

10個

1,470( 1,617円 )

1日目

4
N(0°)
鋼 / 難削材 / 高硬度材
PVDコーティング
AH725
M
TPM11、TLM11、EPM11
3.2

10個

1,330( 1,463円 )

1日目

4
N(0°)
鋳鉄 / 難削材 / 高硬度材
PVDコーティング
AH8015
M
TPM11、TLM11、EPM11
3.2

10個

1,470( 1,617円 )

1日目

4
N(0°)
鋳鉄 / 難削材
PVDコーティング
AH120
M
TPM16
0.8

10個

1,530( 1,683円 )

1日目

4
N(0°)
ステンレス鋼
PVDコーティング
AH140
M
TPM16
0.8

10個

1,530( 1,683円 )

1日目

4
N(0°)
鋼 / ステンレス鋼 / 難削材
PVDコーティング
AH3135
M
TPM16
0.8

10個

1,520( 1,672円 )

1日目

4
N(0°)
鋼 / ステンレス鋼
トリプルNanoコーティング
AH3225
M
TPM16
0.8

10個

1,700( 1,870円 )

1日目

4
N(0°)
鋼 / 難削材 / 高硬度材
PVDコーティング
AH725
M
TPM16
0.8

10個

1,530( 1,683円 )

1日目

4
N(0°)
鋳鉄 / 難削材 / 高硬度材
PVDコーティング
AH8015
M
TPM16
0.8

10個

1,700( 1,870円 )

1日目

4
N(0°)
鋳鉄
CVDコーティング
T1215
M
TPM16
0.8

10個

1,670( 1,837円 )

1日目

4
N(0°)
CVDコーティング
T3225
M
TPM16
0.8

10個

1,670( 1,837円 )

1日目

4
N(0°)
鋳鉄 / 難削材
PVDコーティング
AH120
M
TPM16
1.6

10個

1,530( 1,683円 )

1日目

4
N(0°)
ステンレス鋼
PVDコーティング
AH140
M
TPM16
1.6

10個

1,530( 1,683円 )

1日目

4
N(0°)
鋼 / ステンレス鋼 / 難削材
PVDコーティング
AH3135
M
TPM16
1.6

10個

1,520( 1,672円 )

1日目

4
N(0°)
鋼 / ステンレス鋼
トリプルNanoコーティング
AH3225
M
TPM16
1.6

10個

1,700( 1,870円 )

1日目

4
N(0°)
鋼 / 難削材 / 高硬度材
PVDコーティング
AH725
M
TPM16
1.6

10個

1,530( 1,683円 )

1日目

4
N(0°)
鋳鉄 / 難削材 / 高硬度材
PVDコーティング
AH8015
M
TPM16
1.6

10個

1,700( 1,870円 )

1日目

4
N(0°)
鋳鉄 / 難削材
PVDコーティング
AH120
M
TPM16
2.4

10個

1,530( 1,683円 )

1日目

4
N(0°)
ステンレス鋼
PVDコーティング
AH140
M
TPM16
2.4

10個

1,530( 1,683円 )

1日目

4
N(0°)
鋼 / 難削材 / 高硬度材
PVDコーティング
AH725
M
TPM16
2.4

10個

1,530( 1,683円 )

1日目

4
N(0°)
鋳鉄 / 難削材
PVDコーティング
AH120
M
TPM16
3.2

10個

1,530( 1,683円 )

1日目

4
N(0°)
ステンレス鋼
PVDコーティング
AH140
M
TPM16
3.2

10個

1,530( 1,683円 )

1日目

4
N(0°)
鋼 / 難削材 / 高硬度材
PVDコーティング
AH725
M
TPM16
3.2

10個

1,530( 1,683円 )

1日目

Loading...

詳細情報

基本情報

四角形両面仕様インサート4コーナ使用可能。
【特長】
・MJ形ブレーカを設定。設定材種:AH120、AH140等
・中~大型機械での重切削、荒加工に最適な直角肩加工・平面加工用カッタシリーズ用インサート
・MJ形:汎用。切れ味と強度を両立
【材種特長】
・『AH3135』高い耐欠損性を誇る、汎用的な切削条件での鋼、ステンレス鋼の加工に最適
・『T1215』は高い耐摩耗性を誇り、鋳鉄の高速度加工に最適
・『T3225』は耐摩耗性と耐欠損性に優れ、鋼やステンレス鋼の高能率加工を提供する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

  • 【発注単位数量についてご案内】発注単位数量10個単位となります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

直角肩加工用インサート LMMU11/16

直角肩加工用インサート LMMU11/16

    E/TPV16R用

    E/TPV16R用

      タンガロイ・TFMRN形カッタ用インサート RNGN

      タンガロイ・TFMRN形カッタ用インサート RNGN

        ミル TGP4200R-A用インサート SPEN

        ミル TGP4200R-A用インサート SPEN

          ミル TGP4200R-A用インサート SPCN

          ミル TGP4200R-A用インサート SPCN

            タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD

            タンガロイ・TPYD06形カッタ用インサート YDEN0603PDCR-LD

              タンガロイ・TPYD06形カッタ用インサート YDEN0603(04/08)PDFR-D

              タンガロイ・TPYD06形カッタ用インサート YDEN0603(04/08)PDFR-D

                直角肩加工用 TPS/EPS11形カッタ用インサート ASMT11形

                直角肩加工用 TPS/EPS11形カッタ用インサート ASMT11形

                  直角肩削りカッタ用インサート WSGW

                  直角肩削りカッタ用インサート WSGW

                    直角肩削りカッタ用インサート F2-SWGW

                    直角肩削りカッタ用インサート F2-SWGW

                      直角肩加工用 TPD/EPD/ELD05形カッタ用インサートSDMT・SDHT05形

                      直角肩加工用 TPD/EPD/ELD05形カッタ用インサートSDMT・SDHT05形

                        直角肩加工用 EPAV12/HPAV12-M/TPAV12形カッタ用インサート AVGT

                        直角肩加工用 EPAV12/HPAV12-M/TPAV12形カッタ用インサート AVGT

                          TungAluMill 高速加工用フライスカッタ インサート XVCT16-AM

                          TungAluMill 高速加工用フライスカッタ インサート XVCT16-AM

                            メーカー タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ タンガロイ
                            通常価格 1,320円 1,890円 2,270円 800円 1,500円 9,290円 7,760円 770円 6,438円 9,086円 690円 1,050円 2,060円
                            通常出荷日 在庫品1日目~   当日出荷可能 1日目   1日目   1日目   1日目   1日目   1日目   1日目~   2日目   2日目   在庫品1日目~   当日出荷可能 1日目   1日目
                            形状(型番頭文字) L(長方形) その他 R(円形) S(正方形) S(正方形) その他 その他 A(85°平行四辺形) W(六角形) S(正方形) S(正方形) A(85°平行四辺形) その他

                            直角肩加工用インサート LMMU11/16のレビュー

                            この商品のレビューはありません レビューを書く

                            チップ(フライス加工用)カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            ツール用品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
