基準位置検出バー マジックセンター
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 7,200円 ～ 13,800円
- 税込価格
- 7,920円 ～ 15,180円
【特長】・構造がシンプルで測定端子が磁性を帯びにくいので、高い測定精度をいつま...
-
- 繰り返し精度(μm)：
- 5
(i)ご注意
- 材質がサーメットから超硬合金へ変更となり、より磁気を帯びにくくなったため、高い測定精度をいつまでも保てます。
商品情報
製品特長・仕様
製品の基本仕様・特長
●測定誤差2ミクロン以内です。
| 特長 | マジックセンター | |
|---|---|---|
| 測定端子 | 材質 | サーメット |
| 径（MG2Sのみ） | φ2.0×φ10 | |
| 感度 | 敏感 | |
| 構造 | 端子・スライド一体型 | |
| 最小溝測定幅 | 3.0mm | |
| 回転速度（min-1） | 500～2,000 | |
| 使用位置 | 縦・横両面可能 | |

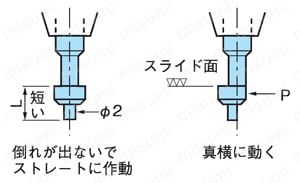

高い測定精度を実現する機構

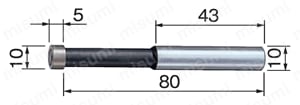

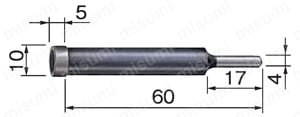

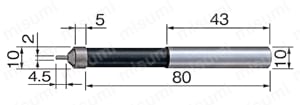

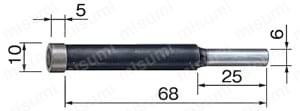

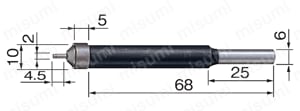

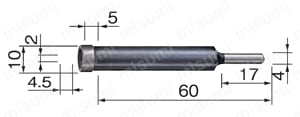

外形図
MGS1010
MG2S1010
MGS1010L
MG2S1010L
MGS106
MG2S106
MGS104
MG2S104
使用方法・使用事例
使用方法
（回転速度500～2,000min-1）
測定端子（φ2）の半径（1mm）を送れば主軸と加工物の端面は一致します。

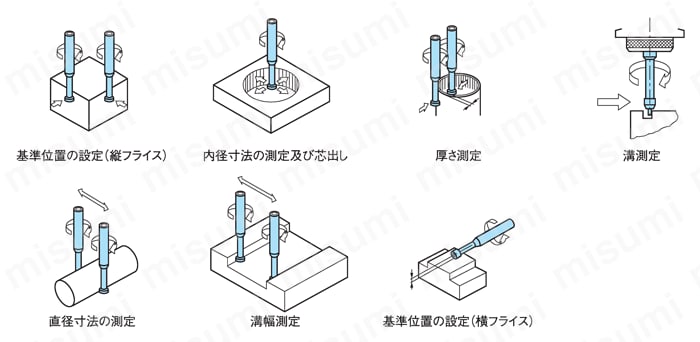

使用事例
選定サポート情報
選定サポート情報
●マジックセンター交換用ばね
| 型番 | 適用マジックセンター |
|---|---|
| S1010-SW | MGS1010 |
| 2S1010-SW | MG2S1010 |
| S1010L-SW | MGS1010L |
| 2S1010L-SW | MG2S1010L |
| S106-SW | MGS106 |
| 2S106-SW | MG2S106 |
| S104-SW | MGS104 |
| 2S104-SW | MG2S104 |
型番リスト
- 表示件数:
| 型番 |
シャンク径(mm) |
測定子径(mm) |
全長(mm) |
先端形状 |
寸法 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
2
|
80
|
先端凸型
|
カタログ参照
| 1個 | 11,500円(
12,650円
) | 在庫品1日目 当日出荷可能 | |
10
|
2
|
100
|
先端凸型
|
カタログ参照
| 1個 | 13,800円(
15,180円
) | 在庫品1日目 当日出荷可能 | |
4
|
2
|
60
|
先端凸型
|
カタログ参照
| 1個 | 11,500円(
12,650円
) | 在庫品1日目 当日出荷可能 | |
6
|
2
|
68
|
先端凸型
|
カタログ参照
| 1個 | 11,500円(
12,650円
) | 在庫品1日目 当日出荷可能 | |
10
|
10
|
80
|
円筒型
|
カタログ参照
| 1個 | 7,200円(
7,920円
) | 在庫品1日目 当日出荷可能 | |
10
|
10
|
100
|
円筒型
|
カタログ参照
| 1個 | 8,800円(
9,680円
) | 在庫品1日目 当日出荷可能 | |
3
|
10
|
60
|
円筒型
|
-
| 1個 | 7,200円(
7,920円
) | 5日目 | |
4
|
10
|
60
|
円筒型
|
カタログ参照
| 1個 | 7,200円(
7,920円
) | 5日目 | |
6
|
10
|
68
|
円筒型
|
カタログ参照
| 1個 | 7,200円(
7,920円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・構造がシンプルで測定端子が磁性を帯びにくいので、高い測定精度をいつまでも保ちます。
・9タイプの品揃えで様々なニーズに対応。
・ダブル端子タイプは細溝測定に最適。
【仕様】
・測定誤差：5μm以内
・対応回転数：500～2,000rpm
(i)ご注意
- 材質がサーメットから超硬合金へ変更となり、より磁気を帯びにくくなったため、高い測定精度をいつまでも保てます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
基準位置検出バー マジックセンターのレビュー
高評価レビュー
激しい使い方はしていませんが最近バネが伸びて来たのか微妙な回転数のちがいで動かない時があります
激しい使い方はしていませんが最近バネが伸びて来たのか微妙な回転数のちがいで動かない時があります
リピート使用しています。
値段は高いような気がしますが、寿命が長いため、
余裕で元は取れています。
次回もリピートしようと思います。
四角い駒はもちろん丸物や丸穴のセンター出しに精度よく出せる。
ただ摺動面にワセリンを塗布したりしてもスライドする反応が鈍くなり始めると
判定が難しくなり買い替えとなる
