日進工具

銅電極・アルミ・プラ用ボールエンドミル DB

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 5,200円～ 7,633円

税込価格: 5,720円～ 8,396円

【特長】・銅電極・アルミ・プラ用 2枚刃ロングエンドミル。非常にシャープな刃先...

加工用途（加工形状）：

側面 / 曲面 / 彫込み / R溝
工具材質：

超硬
被削材：

アルミ / 銅 / 樹脂
コーティング：

ノンコート
刃数(枚)：

2

未確定9件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

工具素材	極超微粒子超硬合金
ねじれ角	25°
刃数	2刃数
加工用途	曲面加工

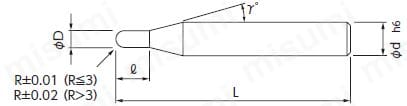

外形図

推奨切削条件

推奨切削条件表

被削材	銅			アルミニウム合金
切削速度	70～100m/min			100～200m/min
Rサイズ	回転数	送り速度		回転数	送り速度
	min^-1	mm/min		min^-1	mm/min
	min^-1	荒取り	仕上げ	min^-1	荒取り	仕上げ
0.5	32,000	200	550	47,000	320	860
0.75	21,000	200	550	47,000	320	860
1	16,000	200	550	23,800	600	860
1.25	13,000	250	700	19,000	750	1,650
1.5	11,000	250	700	16,000	750	1,650
1.75	9,200	250	700	13,600	750	1,650
2	8,000	250	700	12,000	750	1,650
2.5	6,400	250	700	9,600	750	1,650
3	5,300	250	700	8,000	750	1,650
4	4,000	250	700	6,000	750	1,650
5	3,200	250	700	4,800	750	1,650
6	2,700	250	700	4,200	750	1,650
8	2,000	250	700	3,000	750	1,650
10	1,600	250	700	2,300	750	1,650

切削条件時の注意

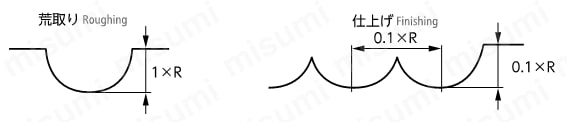

切り込み量（D：刃径）

※切削油を使用してください｡
※回転数と送り速度は、同じ割合で調整してください｡
※鋼には絶対に使用しないでください。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
-	-	-	-	-	-	-	-	◎	◎	◎	-	-

型番リスト

表示件数:

型番	ねじれ角	標準/追加工区分	刃径(mm)	刃長(mm)	コーナ・ボール半径(mm)	シャンク径(mm)	全長(mm)	R精度(μm)	商品コード	コーティング詳細	首角(°)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

DB-R0.5	弱ネジレ(1～29°)	メーカー標準品	1	2	0.5	4	45	±10	07-00523-00050	ノンコート	9	1個	5,200円( 5,720円 )	1日目
DB-R0.75	弱ネジレ(1～29°)	メーカー標準品	1.5	3	0.75	4	45	±10	07-00523-00075	ノンコート	9	1個	5,200円( 5,720円 )	1日目
DB-R1	弱ネジレ(1～29°)	メーカー標準品	2	4	1	6	60	±10	07-00523-00100	ノンコート	12	1個	5,400円( 5,940円 )	1日目
DB-R1.5	弱ネジレ(1～29°)	メーカー標準品	3	6	1.5	6	60	±10	07-00523-00150	ノンコート	9	1個	6,267円( 6,894円 )	1日目
DB-R1.25	弱ネジレ(1～29°)	メーカー標準品	2.5	5	1.25	6	60	±10	07-00523-00125	ノンコート	9	1個	5,400円( 5,940円 )	1日目
DB-R1.75	弱ネジレ(1～29°)	メーカー標準品	3.5	7	1.75	6	60	±10	07-00523-00175	ノンコート	9	1個	6,267円( 6,894円 )	1日目
DB-R2	弱ネジレ(1～29°)	メーカー標準品	4	8	2	6	60	±10	07-00523-00200	ノンコート	9	1個	6,267円( 6,894円 )	1日目
DB-R2.5	弱ネジレ(1～29°)	メーカー標準品	5	10	2.5	6	60	±10	07-00523-00250	ノンコート	9	1個	7,067円( 7,774円 )	1日目
DB-R3	弱ネジレ(1～29°)	メーカー標準品	6	12	3	6	80	±10	07-00523-00300	ノンコート	-	1個	7,633円( 8,396円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・銅電極・アルミ・プラ用 2枚刃ロングエンドミル。
非常にシャープな刃先を持ち、非鉄加工に抜群の性能を発揮します

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
