三菱マテリアル

三菱マテリアル

VFMHVCH インパクトミラクルエンドミル

VFMHVCH インパクトミラクルエンドミル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
54,232円 ～ 83,931円
税込価格
59,655円 ～ 92,324円

VF-MHVCH びびりを抑制し、難削材や突出しの長い加工においても安定切削を...

詳細情報を確認する

(i)ご注意

  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品情報





製品特長・仕様

製品の基本仕様・特長

チタン合金や超耐熱合金などの航空機部品加工に威力を発揮

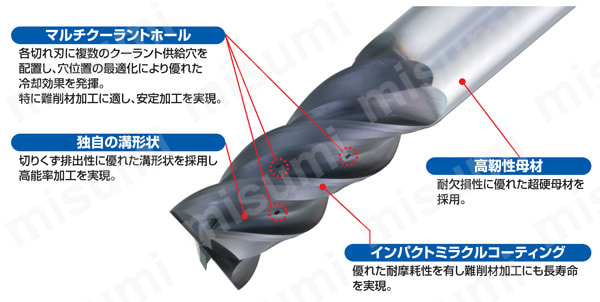

VFMHVCH インパクトミラクルエンドミル 製品特長

性能・試験情報

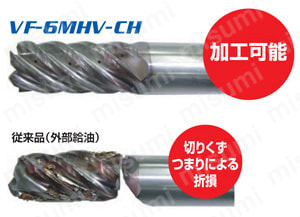

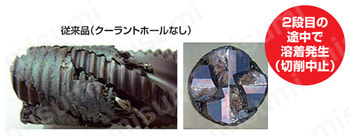

●様々な加工において、安定したクーラント供給が可能

VFMHVCH インパクトミラクルエンドミル 性能・試験情報1
VFMHVCH インパクトミラクルエンドミル 性能・試験情報2
VFMHVCH インパクトミラクルエンドミル 性能・試験情報3

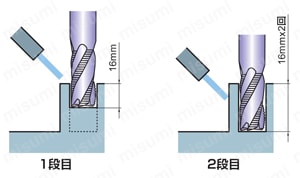

深溝の加工を想定

エンドミルVFSFPRCHD1600（φ16）
被削材Ti-6Al-4V
回転速度2,000min-1（100m/min）
送り速度400mm/min（0.05mm/tooth）
切削油剤水溶性切削油剤（0.7MPa）

●ステンレス鋼、チタン合金加工における寿命比較

ステンレス鋼（SUS304）

VFMHVCH インパクトミラクルエンドミル 性能・試験情報4
VFMHVCH インパクトミラクルエンドミル 性能・試験情報5
エンドミルVF6MHVCHD1600（φ16）
被削材SUS304
回転速度3,000min-1（150m/min）
送り速度1,800mm/min（0.1mm/tooth）
切削油剤水溶性切削油剤（0.7MPa）


チタン合金（Ti-6Al-4V）

VFMHVCH インパクトミラクルエンドミル 性能・試験情報6
VFMHVCH インパクトミラクルエンドミル 性能・試験情報7
エンドミルVF6MHVCHD1600（φ16）
被削材Ti-6Al-4V
回転速度3,000min-1（150m/min）
送り速度1,800mm/min（0.1mm/tooth）
切削油剤水溶性切削油剤（0.7MPa）

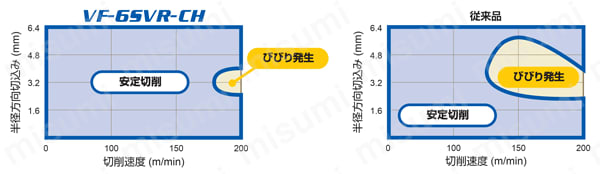

●ステンレス鋼加工での安定切削領域比較

VFMHVCH インパクトミラクルエンドミル 性能・試験情報8
VFMHVCH インパクトミラクルエンドミル 性能・試験情報9
エンドミルVF6SVRCH1600（φ16）
被削材SUS304
回転速度2,000-4,000min-1（100-200m/min）
送り速度600-1,200mm/min（0.05mm/tooth）
切削油剤水溶性切削油剤（0.7MPa）

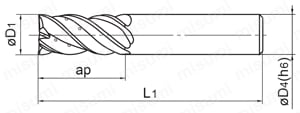

外形図

VFMHVCH インパクトミラクルエンドミル 外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

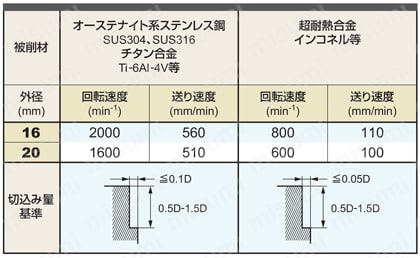

側面切削
VFMHVCH インパクトミラクルエンドミル 側面切削

D：エンドミル外径

溝切削
VFMHVCH インパクトミラクルエンドミル 溝切削

D：エンドミル外径

切削条件時の注意

1）切込み量が小さい場合は、さらに回転速度と送り速度を上げることができます。
2）制振エンドミルは一般のエンドミルと比較しびびり抑制効果がありますが、機械や加工物の取り付け剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてご使用ください。
3）側面加工の場合はダウンカットを推奨します。

適用被削材

炭素鋼、合金鋼、
鋳鉄
（<30HRC）		工具鋼、
プリハードン鋼
（≦45HRC）		高硬度鋼
（≦55HRC）		高硬度鋼
（>55HRC）		オーステナイト系
ステンレス鋼		チタン合金
超耐熱合金		鋼合金アルミニウム
合金
----◎◎--



選定サポート情報

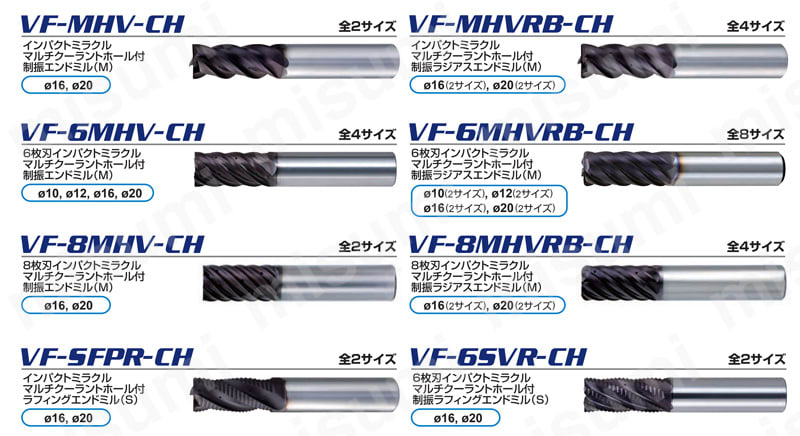

豊富なシリーズ展開

VFMHVCH インパクトミラクルエンドミル 選定サポート情報

型番リスト

表示件数:
  1. 1
型番
刃径(mm)
刃長(mm)
シャンク径(mm)
全長(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
16
35
16
90

1個

54,232円( 59,655円 )

4日目

20
45
20
110

1個

83,931円( 92,324円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

VF-MHVCH びびりを抑制し、難削材や突出しの長い加工においても安定切削を実現するマルチクーラントホール付制振エンドミル

(i)ご注意

  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

VFMHVCH インパクトミラクルエンドミル

VFMHVCH インパクトミラクルエンドミル

    VFSFPRCH インパクトミラクルエンドミル

    VFSFPRCH インパクトミラクルエンドミル

      VF2MV インパクトミラクルエンドミル

      VF2MV インパクトミラクルエンドミル

        VF8MHVCH インパクトミラクルエンドミル

        VF8MHVCH インパクトミラクルエンドミル

          超硬3枚刃 ハイヘリカルエンドミル IC3WFS

          超硬3枚刃 ハイヘリカルエンドミル IC3WFS

            TSCシリーズ超硬ハイヘリカル 焼ばめ用/刃先振れ5μm以内/高硬度鋼用/多刃53°ネジレ/スタブ

            TSCシリーズ超硬ハイヘリカル 焼ばめ用/刃先振れ5μm以内/高硬度鋼用/多刃53°ネジレ/スタブ

              アクセルミル 3次元・高能率タイプ 3ZFKM（ミディアム）

              アクセルミル 3次元・高能率タイプ 3ZFKM（ミディアム）

                アルミ加工用ソリッドエンドミル（レギュラ刃長） AL-SEES2形

                アルミ加工用ソリッドエンドミル（レギュラ刃長） AL-SEES2形

                  高硬度材用 多刃・すくいネガ・高硬度材仕上げ　エンドミル（ショート）

                  高硬度材用 多刃・すくいネガ・高硬度材仕上げ　エンドミル（ショート）

                    アルミ加工用ソリッドエンドミル（レギュラ刃長）（リセス付き） AL-SEEZ3形

                    アルミ加工用ソリッドエンドミル（レギュラ刃長）（リセス付き） AL-SEEZ3形

                      アクアREVOミル 2枚刃 2.5D

                      アクアREVOミル 2枚刃 2.5D

                        TOP-Cut超硬ソリッドエンドミル 4枚刃 ショート（シャンク切欠きあり）

                        TOP-Cut超硬ソリッドエンドミル 4枚刃 ショート（シャンク切欠きあり）

                          コロミル プルーラ 汎用エンドミル

                          コロミル プルーラ 汎用エンドミル
                            メーカー 三菱マテリアル 三菱マテリアル 三菱マテリアル 三菱マテリアル ＴＨＥ　ＣＵＴ ミスミ 京セラ ダイジェット 京セラ ダイジェット 不二越 エムーゲ・フランケン サンドビック
                            通常価格 54,232円～ 48,198円～ 6,607円～ 57,079円～ 1,900円～ 5,080円～ 5,130円～ 3,801円～ 7,740円～ 5,081円～ 2,350円～ 5,534円～ 10,206円～
                            通常出荷日 4日目   4日目   3日目～   4日目   1日目   在庫品1日目   当日出荷可能 3日目～   在庫品1日目～   当日出荷可能 3日目～   在庫品1日目～   当日出荷可能 1日目   12日目   3日目
                            加工用途（加工形状） 平面 / 側面 / 傾斜切り込み 平面 / 側面 / 傾斜切り込み 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み 平面 / 側面 / 傾斜切り込み 側面 / 溝 平面 / 側面 / 傾斜切り込み 平面 / 側面 / 溝 側面 / 溝 平面 / 側面 側面 / 溝 / 突っ込み（Z送り） 側面 / 溝 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み 溝
                            工具材質 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬
                            被削材 一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン 一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ 一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン アルミ / 銅 / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ アルミ / 銅 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
                            ねじれ角 不等リード・不等分割 標準ネジレ(30～44°) 不等リード・不等分割 不等リード・不等分割 強ネジレ(45～60°) 強ネジレ(45～60°) - 強ネジレ(45～60°) 強ネジレ(45～60°) 強ネジレ(45～60°) 不等リード・不等分割 標準ネジレ(30～44°) 標準ネジレ(30～44°)
                            コーティング 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 ノンコート 鋼用 ノンコート 鋼用 鋼用 鋼用
