アーチ型転倒防止バー アーチっち

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

トラスコ中山

トラスコ中山

アーチ型転倒防止バー アーチっち

  • 数量スライド割引
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
9,130円 ～ 9,592円
税込価格
10,043円 ～ 10,551円

位置ズレ金具で色々な設置条件をカバするアーチ型転倒防止バー、アーチっち。【特長...

詳細情報を確認する

  • 商品タイプ：
    中量タイプオプション
  • 材質：
    スチール
  • その他：
    オプション
  • 色：
    ネオグレー
  • 適合棚シリーズ：
    M1.5・M2・M3・M5型用
  • 特長：
    位置ズレ金具で色々な設置条件をカバーします｡
  • 仕様：
    軽中量(M1.5､M2)・中量棚(M3､M5)用
  • 意匠登録番号：
    第1172622号
  • 特許登録番号：
    第3708899号
  • 付属品1：
    トラス頭タッピングねじM4×16 4個
  • 付属品2：
    ナベ頭小ねじ(スプリング丸ワッシャー付)M6×20 6個
  • 付属品3：
    六角ナット M6:6個平ワッシャー M6:2個
  • 付属品4：
    角仮座金 2個
  • 内容量：
    1セット(​ト​ラ​ス​頭​タ​ッ​ピ​ン​グ​ね​じ​M​4​×​1​6​ ​4​個、ナ​ベ​頭​小​ね​じ​（​ス​プ​リ​ン​グ​丸​ワ​ッ​シ​ャ​ー​付​）​M​6​×​2​0​ ​6​個、六​角​ナ​ッ​ト​ ​M​6​:​6​個​平​ワ​ッ​シ​ャ​ー​ ​M​6​:​2​個、角​仮​座​金​ ​2​個)

(i)ご注意

  • 棚・ラックの基本的な知識についてはこちらをご覧ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

アーチ型転倒防止バー アーチっちの仕様

製品イメージ

製品イメージ

比較イメージ

比較イメージ

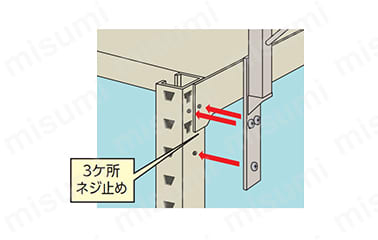

ネジ止めイメージ

ネジ止めイメージ

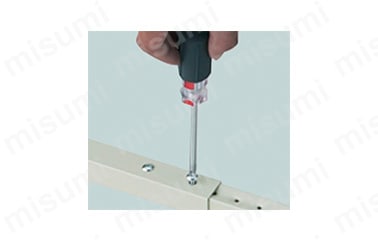

ドライバー1本で通路の幅決めが可能

ドライバー1本で通路の幅決めが可能

支柱セット例

支柱セット例

寸法図

アーチ型転倒防止バー アーチっちの寸法図

アーチ型転倒防止バー アーチっちの寸法図

製品仕様

セット内容／付属品

  • トラス頭タッピングねじM4×16／4個
  • ナベ頭小ねじ（スプリング丸ワッシャー付）M6×20／6個
  • 六角ナット M6：6個平ワッシャー M6：2個
  • 角仮座金 2個
品番OP
（色記号）		適合通路幅
（mm）		適合質量
（kg）
TB-M1100NNG830～1,120M1.5・M2・M3・M5型用3.25
TB-M1400NNG1,100～1,420M1.5・M2・M3・M5型用3.60
商品情報を表示

絞り込み条件：1 項目の仕様が未選択です

すべて解除

  • トラスココード

    解除
    • 301-0163
    • 301-0155

    すべての候補を見る（2件）閉じる

  • 内容量

    解除
    • 1セット(​ト​ラ​ス​頭​タ​ッ​ピ​ン​グ​ね​じ​M​4​×​1​6​ ​4​個、ナ​ベ​頭​小​ね​じ​（​ス​プ​リ​ン​グ​丸​ワ​ッ​シ​ャ​ー​付​）​M​6​×​2​0​ ​6​個、六​角​ナ​ッ​ト​ ​M​6​:​6​個​平​ワ​ッ​シ​ャ​ー​ ​M​6​:​2​個、角​仮​座​金​ ​2​個)

  • タイプ

    解除
    • TB-MN-NG

  • 出荷日

    解除
    • すべて
    • 1日以内

型番リスト

表示件数:
  1. 1
型番
トラスココード
質量
適合通路幅(mm)
内容量
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
301-0155
3.25kg
800～1120
1セット(​ト​ラ​ス​頭​タ​ッ​ピ​ン​グ​ね​じ​M​4​×​1​6​ ​4​個、ナ​ベ​頭​小​ね​じ​（​ス​プ​リ​ン​グ​丸​ワ​ッ​シ​ャ​ー​付​）​M​6​×​2​0​ ​6​個、六​角​ナ​ッ​ト​ ​M​6​:​6​個​平​ワ​ッ​シ​ャ​ー​ ​M​6​:​2​個、角​仮​座​金​ ​2​個)

1個

9,130円( 10,043円 )

1日目

301-0163
3.6kg
1100～1420
1セット(​ト​ラ​ス​頭​タ​ッ​ピ​ン​グ​ね​じ​M​4​×​1​6​ ​4​個、ナ​ベ​頭​小​ね​じ​（​ス​プ​リ​ン​グ​丸​ワ​ッ​シ​ャ​ー​付​）​M​6​×​2​0​ ​6​個、六​角​ナ​ッ​ト​ ​M​6​:​6​個​平​ワ​ッ​シ​ャ​ー​ ​M​6​:​2​個、角​仮​座​金​ ​2​個)

1個

9,592円( 10,551円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

位置ズレ金具で色々な設置条件をカバするアーチ型転倒防止バー、アーチっち。
【特長】
・生産国：日本。
・意匠登録番号：第1172622号。
・特許登録番号：第3708899号。
・軽中量（M1.5、M2）、中量棚（M3、M5）用。

(i)ご注意

  • 棚・ラックの基本的な知識についてはこちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

アーチ型転倒防止バー アーチっち

アーチ型転倒防止バー アーチっち

    軽中量・中量ボルトレス棚用オプション 支柱M1.5型用・支柱M2型用

    軽中量・中量ボルトレス棚用オプション 支柱M1.5型用・支柱M2型用

      TM3型用追加棚板（中受金具付）

      TM3型用追加棚板（中受金具付）

        軽量棚用前当り 875用

        軽量棚用前当り 875用

          背面用ガイド

          背面用ガイド

            樹脂ベース

            樹脂ベース

              背ツナギ材

              背ツナギ材

                アーチ型 転倒防止バー アーチっち（軽量棚タイプ）

                アーチ型 転倒防止バー アーチっち（軽量棚タイプ）

                  中量ボルトレス棚 TUG型 用回転式落下防止バー

                  中量ボルトレス棚 TUG型 用回転式落下防止バー

                    軽中量・中量ボルトレス棚用回転式落下防止バー

                    軽中量・中量ボルトレス棚用回転式落下防止バー

                      軽中量・中量ボルトレス棚用脱着式落下防止バー

                      軽中量・中量ボルトレス棚用脱着式落下防止バー

                        中量ボルトレス棚 TUG型 用回転式落下防止装置

                        中量ボルトレス棚 TUG型 用回転式落下防止装置

                          フラットバー40型（40mm・ネオグレー）

                          フラットバー40型（40mm・ネオグレー）
                            メーカー トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山 トラスコ中山
                            通常価格 9,130円～ 2,117円～ 3,536円～ 401円 584円 57円 175円 8,049円～ 3,283円～ 5,603円～ 2,047円～ 20,820円～ 1,134円
                            通常出荷日 1日目   2日目   1日目～   1日目   1日目   1日目   1日目   2日目～   8日目   1日目～   1日目～   14日目～   1日目
                            商品タイプ 中量タイプオプション 中量タイプオプション 中量タイプオプション 軽量タイプオプション 軽量タイプオプション 軽量タイプオプション 中量タイプオプション 軽量タイプオプション 重量タイプ(500Kg～) 中量タイプオプション 中量タイプオプション 重量タイプ(500Kg～) 軽量タイプオプション
                            材質 スチール スチール スチール スチール スチール プラスチック その他 スチール スチール スチール スチール スチール スチール
                            その他 オプション オプション オプション オプション オプション オプション オプション オプション オプション オプション オプション オプション オプション
                            色 ネオグレー ネオグレー ブラック ネオグレー ネオグレー ブラック ボルト(シルバー)､リング(ゴールド) ネオグレー オイスターホワイト ネオグレー ネオグレー オイスターホワイト ネオグレー
                            適合棚シリーズ M1.5・M2・M3・M5型用 高さ2400mm用 ボルトレス棚TM3型用追加棚板 間口875mm専用 間口1200mm用 40mmアングル用 M1.5・M2・M3・M5型用 - - - - - -

                            アーチ型転倒防止バー アーチっちのレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            部品棚に使っています
                            評価 5.0満足度：5.02023/11/08
                            リピート購入です。部品棚の転倒防止に使っています。今まで他の方法で棚の転倒防止対策をしていましたが、社内の他部門でこの商品を使っていて便利そうなので購入しました。取り付けは簡単で短時間で終わりました。しっかり棚同士を連結できて満足しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る
