住友電工ハードメタル

住友電工ハードメタル

スミボロン 小径ボーリングバイト BNBX型

スミボロン 小径ボーリングバイト BNBX型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
14,046円 ～ 27,727円
税込価格
15,451円 ～ 30,500円

一般・端面切削用。【特長】・高剛性スリットクランプシステムは、小径内径加工に最...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定31件の候補があります。

Loading...

商品情報




性能・試験情報

切削性能（鋳鉄）

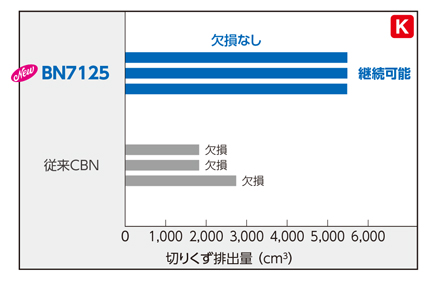

BN7125 ミリング加工（耐欠損性）

スミボロン小径ボーリングバイト BNBX型 切削性能（鋳鉄）

被削材：FC250（パーライト）  工具型番：FMU4080R  インサート：SNEW1203ADTR  切削条件：vc=1,500m/min fz=0.13mm/t ap=0.3mm 残Wet



切削性能（焼結合金）

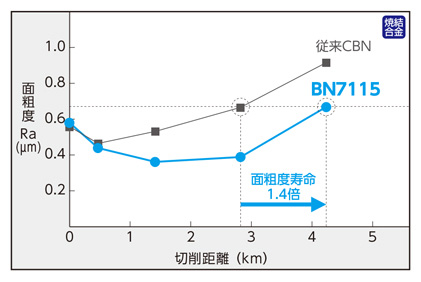

BN7115 連続切削（面粗度）

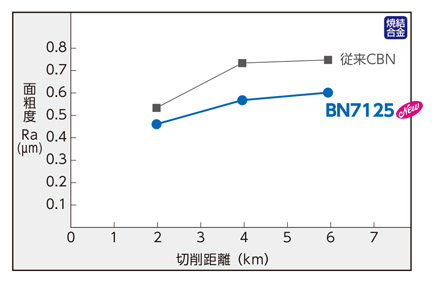

BN7125 連続切削（面粗度）
スミボロン小径ボーリングバイト BNBX型 切削性能（焼結合金）-1
スミボロン小径ボーリングバイト BNBX型 切削性能（焼結合金）-2
被削材：焼結合金 F-08C2相当（150HV）  工具型番：2NU-CNGA120408
切削条件：vc=200m/min f =0.1mm/rev ap=0.2mm Wet
被削材：焼結合金 F-08C2相当（150HV）  工具型番：2NU-CNGA120408
切削条件：vc=200m/min f =0.1mm/rev ap=0.2mm Wet

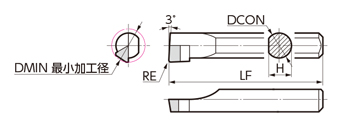

外形図

スミボロン小径ボーリングバイト BNBX型 外形図

※寸法についてはデジタルカタログを参照ください。



使用方法・事例

BN7125 の使用実例

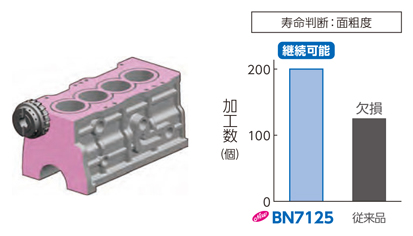

ねずみ鋳鉄 シリンダーブロック  ミリング［K］

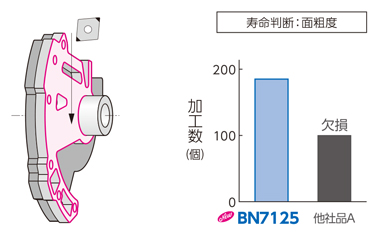

ねずみ鋳鉄 オイルポンプ  ターニング［K］
BN7125は熱損傷による亀裂を抑制し
良好な耐熱損傷性を発揮
BN7125は他社CBNに対し良好な耐欠損性を発揮
他社品比2倍の寿命を達成
スミボロン小径ボーリングバイト BNBX型 使用事例-1
スミボロン小径ボーリングバイト BNBX型 使用事例-2
使用工具：SNEN1504ADTR（BN7125） カッタ：FM5125R（10枚刃）
切削条件：vc=800m/min fz=0.1mm/t ap=0.3mm 残Wet
使用工具：2NU-CNGA120408（BN7125）
切削条件：vc=700m/min f=0.2mm/rev ap=0.5mm Dry

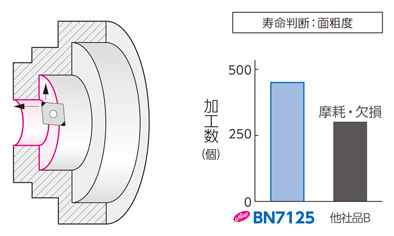

鉄系焼結合金F-08C2（450HV）キャリア  ターニング［焼結合金］

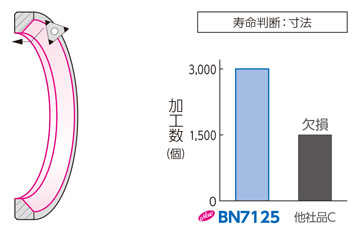

鉄系焼結合金（700HV）バルブシートリング  ターニング［焼結合金］
BN7125は他社CBNに対し
耐摩耗性 及び 耐欠損性良好で寿命1.5倍達成
BN7125は他社CBNに対し耐欠損性良好で
寿命2倍達成
スミボロン小径ボーリングバイト BNBX型 使用事例-3
スミボロン小径ボーリングバイト BNBX型 使用事例-4
使用工具：2NU-CNGA120408（BN7125）
切削条件：vc=170m/min f=0.2mm/rev ap=0.3mm Wet
使用工具：3NU-TPGW160408LF（BN7125）
切削条件：vc=300m/min f=0.10mm/rev ap=0.06mm Wet


推奨切削条件

推奨切削条件表

鋳鉄  ［K］

被削材材種推奨切削条件  下限値 - 推奨値 - 上限値
切削速度 vc
（m/min）		送り量 f
（mm/rev）		切込み ap
（mm）
鋳鉄BN7125100-1,000-2,5000.05-0.30-0.600.05-0.50-1.00

適用被削材

BN7125  鋳鉄、焼結合金加工の汎用材種  ［K］［焼結合金］

  • 標準+3タイプの刃先バリエーションで焼結合金の高能率加工を実現
  • 鋳鉄の高速仕上げ加工において、良好な耐熱亀裂性能を発揮
  • ロール、ハイス、耐熱合金などの難削材にも対応

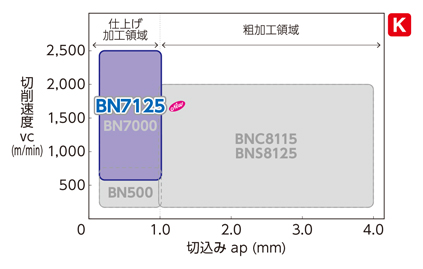

BN7125 / BN7115 の適用領域

  • 鋳鉄
スミボロン小径ボーリングバイト BNBX型 適用被削材

型番リスト

表示件数:
  1. 1
型番
用途
シャンク高さ（mm）
シャンク幅（mm）
シャンク長
チップ工具材種詳細
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
小径内径加工、焼結合金加工用
1.8
2
40mm
BN7125

1個

23,295円( 25,625円 )

1日目

小径内径加工、焼入鋼加工用
1.8
2
40mm
BN2000

1個

17,102円( 18,812円 )

3日目

小径内径加工、焼結合金加工用
1.8
2
40mm
BN7000

1個

21,198円( 23,318円 )

1日目

小径内径加工、焼結合金加工用
2.2
2.5
40mm
BN7125

1個

23,295円( 25,625円 )

1日目

小径内径加工、焼入鋼加工用
2.2
2.5
40mm
BN2000

1個

21,198円( 23,318円 )

1日目

小径内径加工、焼結合金加工用
2.2
2.5
40mm
BN7000

1個

21,198円( 23,318円 )

1日目

小径内径加工、焼結合金加工用
2.7
3
40mm
BN7125

1個

19,132円( 21,045円 )

1日目

小径内径加工、焼入鋼加工用
2.7
3
40mm
BN2000

1個

14,046円( 15,451円 )

3日目

小径内径加工、焼結合金加工用
2.7
3
40mm
BN7000

1個

17,410円( 19,151円 )

1日目

小径内径加工、焼結合金加工用
3.2
3.5
40mm
BN7125

1個

19,575円( 21,533円 )

1日目

小径内径加工、焼入鋼加工用
3.2
3.5
40mm
BN2000

1個

17,813円( 19,594円 )

1日目

小径内径加工、焼結合金加工用
3.2
3.5
40mm
BN7000

1個

17,813円( 19,594円 )

1日目

小径内径加工、焼結合金加工用
3.7
4
40mm
BN7125

1個

19,929円( 21,922円 )

1日目

小径内径加工、焼入鋼加工用
3.7
4
40mm
BN2000

1個

14,631円( 16,094円 )

3日目

小径内径加工、焼結合金加工用
3.7
4
40mm
BN7000

1個

18,135円( 19,949円 )

1日目

小径内径加工、焼結合金加工用
4.2
4.5
40mm
BN7125

1個

21,435円( 23,579円 )

1日目

小径内径加工、焼入鋼加工用
4.2
4.5
40mm
BN2000

1個

15,737円( 17,311円 )

5日目

小径内径加工、焼結合金加工用
4.2
4.5
40mm
BN7000

1個

19,506円( 21,457円 )

1日目

小径内径加工、焼結合金加工用
4.7
5
60mm
BN7125

1個

22,675円( 24,943円 )

1日目

小径内径加工、焼入鋼加工用
4.7
5
60mm
BN2000

1個

16,644円( 18,308円 )

5日目

小径内径加工、焼結合金加工用
4.7
5
60mm
BN7000

1個

16,644円( 18,308円 )

5日目

小径内径加工、焼結合金加工用
5.2
5.5
60mm
BN7125

1個

23,295円( 25,625円 )

1日目

小径内径加工、焼入鋼加工用
5.2
5.5
60mm
BN2000

1個

21,198円( 23,318円 )

1日目

小径内径加工、焼結合金加工用
5.2
5.5
60mm
BN7000

1個

21,198円( 23,318円 )

1日目

小径内径加工、焼結合金加工用
5.7
6
60mm
BN7125

1個

23,560円( 25,916円 )

1日目

小径内径加工、焼入鋼加工用
5.7
6
60mm
BN2000

1個

21,440円( 23,584円 )

1日目

小径内径加工、焼結合金加工用
5.7
6
60mm
BN7000

1個

21,440円( 23,584円 )

1日目

小径内径加工、焼入鋼加工用
6.2
6.5
60mm
BN2000

1個

23,213円( 25,534円 )

1日目

小径内径加工、焼入鋼加工用
6.7
7
80mm
BN2000

1個

24,664円( 27,130円 )

1日目

小径内径加工、焼入鋼加工用
7.2
7.5
80mm
BN2000

1個

26,034円( 28,637円 )

1日目

小径内径加工、焼入鋼加工用
7.7
8
80mm
BN2000

1個

27,727円( 30,500円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

一般・端面切削用。
【特長】
・高剛性スリットクランプシステムは、小径内径加工に最適
・焼入鋼加工用にBN2000、焼結合金加工用にBN7125/BN7000をシリーズ化

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
