住友電工ハードメタル

住友電工ハードメタル

型番：DSSNR3232P15
SEC-D型バイト DSSN型 SEDｾｯｻｸｺｳｸﾞ

SEC-D型バイト DSSN型 DSSNR3232P15

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
14,040円
税込単価
15,444円

ダブルクランプ式。一般旋削・端面・面取り用。【特長】・安定クランプでインサート...

詳細情報を確認する

(i)ご注意

  • ホルダ本体には、チップは付属しておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番

DSSNR3232P15 解除

Loading...

DSSNR3232P15 の仕様・寸法情報

商品情報

製品特長・仕様

製品の基本仕様・特長

  • 安定クランプでチップの耐欠損性向上
  • 高インデックス精度で加工精度向上
  • 一操作で簡単刃先交換

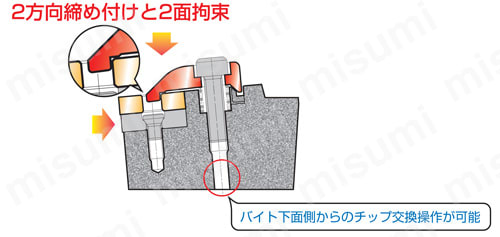

■クランプ構造

SEC-D型バイト DSSN型 製品仕様

外形図

SEC-D型バイト DSSN型 外形図

型番リスト

表示件数:
  1. 1
型番
適合チップ切れ刃長
勝手
シャンク高さ(mm)
シャンク幅(mm)
全長(mm)
適合チップ
クランプセット
シート
シート止めねじ
レンチ
推奨締付けトルク(N・ｍ)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

DSSNR3232P15

15
右
32
32
180.2
SN□□1506
SCP-3
SNS1506
BFTX0509N
LH040、LH025
5

1個

14,040円( 15,444円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

ダブルクランプ式。一般旋削・端面・面取り用。
【特長】
・安定クランプでインサートの耐欠損性向上
・高いインデックス精度で加工精度向上
・バイト下面側からのインサート交換作業が可能
・高能率・断続・高硬度材加工に最適

(i)ご注意

  • ホルダ本体には、チップは付属しておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

DSSNR3232P15で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

SEC-D型バイト DSSN型の型番DSSNR3232P15のページです。
型番DSSNR3232P15に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

SEC-D型バイト DSSN型

SEC-D型バイト DSSN型

    SEC-D型バイト DCLN型

    SEC-D型バイト DCLN型

      SEC-D型バイト DWLN型

      SEC-D型バイト DWLN型

        SEC-D型バイト DTGN型

        SEC-D型バイト DTGN型

          SEC-D型バイト DDNN型

          SEC-D型バイト DDNN型

            SEC-D型バイト DSBN型

            SEC-D型バイト DSBN型

              SEC-D型バイト DTFN型

              SEC-D型バイト DTFN型

                SEC-D型バイト DDJN-J型

                SEC-D型バイト DDJN-J型

                  SEC-D型バイト DWLN-J型

                  SEC-D型バイト DWLN-J型

                    SEC-D型バイト DCLN型（勝手：右）

                    SEC-D型バイト DCLN型（勝手：右）

                      SEC-D型バイト DDJN型（勝手：右）

                      SEC-D型バイト DDJN型（勝手：右）

                        SEC-D型バイト DDJN型（勝手：左）

                        SEC-D型バイト DDJN型（勝手：左）

                          SEC-D型バイト DVJN型（勝手：右）

                          SEC-D型バイト DVJN型（勝手：右）
                            メーカー 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル 住友電工ハードメタル
                            通常価格 10,250円～ 7,980円～ 7,980円～ 7,980円～ 7,980円～ 10,250円～ 7,980円～ 22,745円～ 22,745円～ 7,980円～ 7,980円～ 7,980円～ 9,397円～
                            通常出荷日 1日目～   1日目～   1日目～   1日目～   1日目   1日目   1日目～   1日目   1日目   1日目～   1日目～   1日目～   3日目
                            加工用途 外径 / 端面 / 面取り 外径 / 端面 外径 / 端面 外径 外径 / 倣い 外径 外径 / 端面 外径 / 倣い 外径 / 端面 外径 / 端面 外径 / 倣い 外径 / 倣い 外径 / 倣い
                            適合チップ形状 S（四角形） C（80°ひし形） W（六角形） T（三角形） D（55°ひし形） S（四角形） T（三角形） D（55°ひし形） W（六角形） C（80°ひし形） D（55°ひし形） D（55°ひし形） V（35°ひし形）
                            適合チップ逃げ角 ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N） ネガ0°（N）
                            切込み角 S：45°（オフセットあり） L：95°（オフセットあり） L：95°（オフセットあり） G：90°（オフセットあり） N：63°（オフセットなし） B：75°（オフセットなし） F：90°（オフセットあり） J：93°（オフセットあり） L：95°（オフセットあり） L：95°（オフセットあり） J：93°（オフセットあり） J：93°（オフセットあり） J：93°（オフセットあり）
                            クランプ方式 ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D) ダブルクランプ(D)

                            SEC-D型バイト DSSN型のレビュー

                            この商品のレビューはありません レビューを書く

                            この商品のバリエーション

                            型番
                            DSSNL3232P15
                            DSSNL3232P19
                            DSSNL4040S19
                            DSSNR3232P19
                            DSSNR4040S19
                            DSSNR4040S2507
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		適合チップ切れ刃長 勝手 シャンク高さ
                            (mm)                             		シャンク幅
                            (mm)                             		全長
                            (mm)                             		適合チップ クランプセット シート シート止めねじ レンチ 推奨締付けトルク
                            (N・ｍ)

                            14,040円

                            ( 15,444円 )                            		1個 -

                            1日目

                            		15左3232180.2SN□□1506SCP-3SNS1506BFTX0509NLH040、LH0255

                            14,040円

                            ( 15,444円 )                            		1個 -

                            1日目

                            		19左3232182.5SN□□1906SCP-5SNS1906BFTX0511NLH040、LH0255

                            18,603円

                            ( 20,463円 )                            		1個 -

                            1日目

                            		19左4040262.5SN□□1906SCP-5SNS1906BFTX0511NLH040、LH0255

                            14,040円

                            ( 15,444円 )                            		1個 -

                            1日目

                            		19右3232182.5SN□□1906SCP-5SNS1906BFTX0511NLH040、LH0255

                            18,603円

                            ( 20,463円 )                            		1個 -

                            1日目

                            		19右4040262.5SN□□1906SCP-5SNS1906BFTX0511NLH040、LH0255

                            18,603円

                            ( 20,463円 )                            		1個 -

                            1日目

                            		25右4040266SN□□2507SCP-6SNS2507BFTX0615NLH0606.0
