大昭和精機

大昭和精機

CKプリセッタ

CKプリセッタ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
186,427円 ～ 217,462円
税込価格
205,070円 ～ 239,208円

【特長】・モジュラーシステムのメリットを最大限に活用・ヘッドだけでのプリセット...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品情報

製品特長・仕様

製品の基本仕様・特長

CKP150ZA（CK1～6用）
CKP550（CK7用）

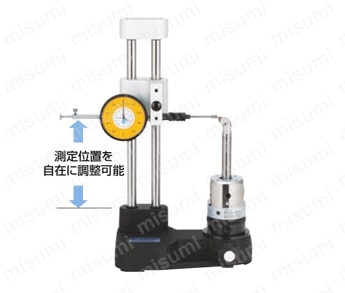

CKプリセッタ 外観1

別売の「刃先高さ測定用ダイヤルゲージ」を取り付ける事で、RWヘッドでの
バランスカットやステップカットの設定が行えます。

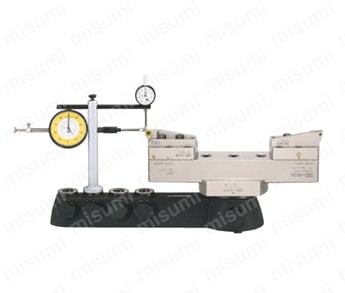

CKプリセッタ 外観2
型番CKP150ZA
測定範囲径方向：0～φ150mm（CK1～CK6）
最小目盛径方向：0.02mm/φ
適応 CK No.CK1～CK6（リダクションソケット対応）
最大工具高さmax.227mm（CK6リダクションソケット使用時）
マスタゲージφ50±0.005
読取り方式直径値、直接読み取り方式
質量6.5kg
型番CKP550
測定範囲φ100～550（CK7）
適応 CK No.CK7専用
最小目盛径方向：0.02mm/φ
軸方向：0.01mm
マスタゲージφ120±0.005
読取り方式直径値、加算読み取り式
質量9.0kg
1.測定精度0.02mm/φの範囲でご使用ください。
2.加工径の最大は150mmですのでご注意ください。
3.工具長測定はできません。
4.EWNヘッドを使用して仕上げ加工をされる場合は、目標値よりもマイナス目にセットして
試し削りを行った後、機械上での実測値より、ボーリングヘッドの目盛りにて径調整を
行ってください。
1.EWN100-203CKB7、SW98-153CKB7、EWB100-153CK7AL、EWB150-203CK7ALは
測定子位置の関係上、ご使用いただけません。

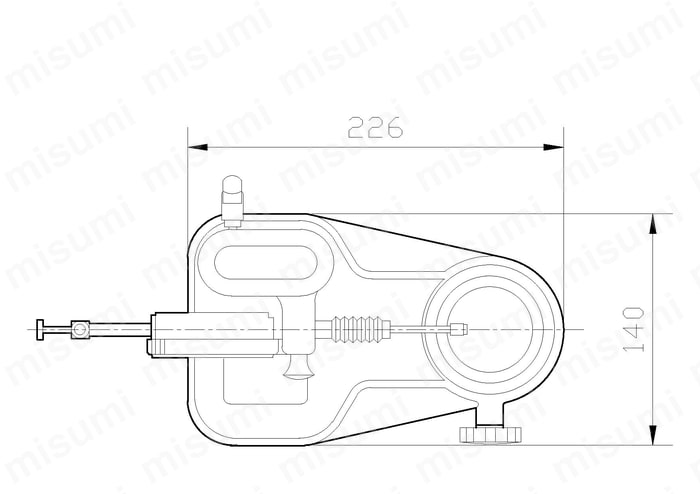

外形図

CKP150ZA

CKP150ZA

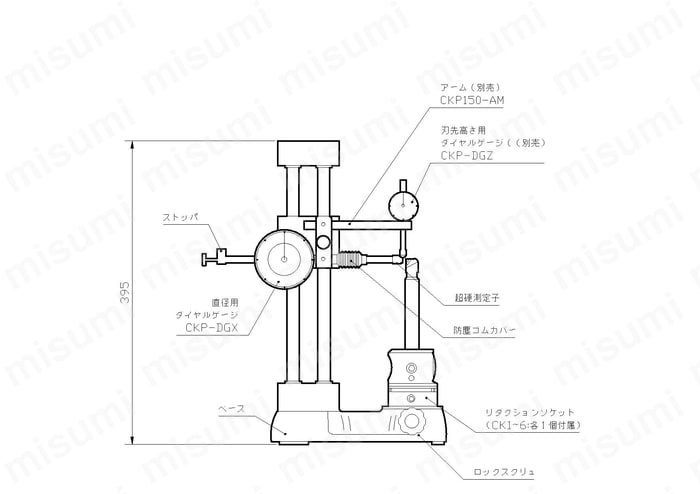

CKプリセッタ 外形図3

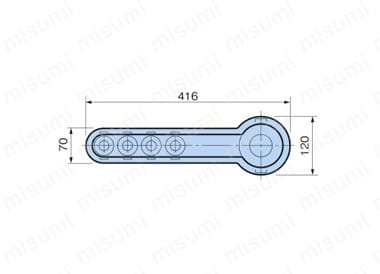

CKP550

型番リスト

表示件数:
  1. 1
型番
重量(kg)
シャンク径・シャンクNO.
測定範囲
仕様
用途
適合シャンクCK No.
ダイヤルゲージ精度最小目盛(mm)
最大工具高さ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6500
CK1～CK6
径方向:0～φ150mm(CK1～CK6)
マスタゲージ:φ50±0.005/読取り方式:直径値、直接読み取り方式
CK1～6用
CK1～CK6(リダクションソケット対応)
径方向:0.02/φ
max.227mm(CK6リダクションソケット使用時)

1個

217,462円( 239,208円 )

5日目

9000
CK7
φ100～550mm(CK7)
マスタゲージ:φ120±0.005/読取り方式:直径値、加算読み取り式
CK7用
CK7専用
径方向:0.02/φ、軸方向:0.01
-

1個

186,427円( 205,070円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・モジュラーシステムのメリットを最大限に活用
・ヘッドだけでのプリセットが簡単で、ローコストな専用プリセッタです
・コンパクトな設計なので、機械横の小さなスペースでも作業が可能です
・荒・仕上げ用ヘッドに加えて、様々な長さの丸バイトヘッドまで、1台で簡単プリセット

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
