HSKメジャードリームホルダ HSK-A100
- 通常価格(税別)
- 48,640円 ～ 56,046円
- 税込価格
- 53,504円 ～ 61,651円
【特長】●振動が減衰したメジャードリームホルダです。●主軸・シャンク形状：HS...
商品情報
製品特長・仕様
製品の基本仕様・特長

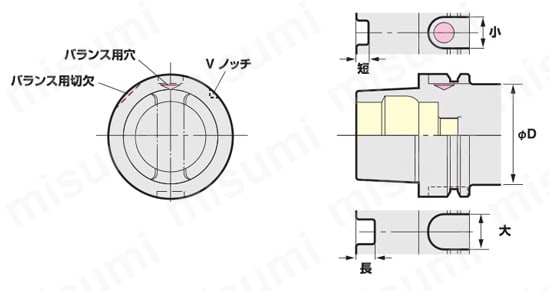

・HSK Aシャンク
形状は以下に示す通り非対称で、バランスがとれていません。
- ドライブキー溝の深さが異なる。
- U溝の幅が異なる。
- 一方にVノッチがある。
1.HSK Aシャンクでは質量的にバランスがとれるように標準仕様として、バランス用穴とバランス用切欠をもうけています。
2.HSK50A以下のサイズについては、手動クランプ用の穴は、標準化されていません。
3.全てのサイズにおいて、ID用の穴は、標準化されていません。
4.HSKツールは増力クランプ機構により、BTツールの約2倍以上のクランプ力で、主軸にクランプされます。このクランプ力の75%以上は、端面を拘束するために用いられます。
| テーパ | HSK40A | HSK50A | HSK63A | HSK100A |
|---|---|---|---|---|
| クランプ力 | 6.8kN | 11kN | 18kN | 45kN |
5.大きなクランプ力、剛性にすぐれた緩やかな1/10テーパとテーパ&端面の2面拘束が、ツールインタフェースとして剛性を大幅に向上させました。
6.テーパに対する端面の振れを0.002mm以下におさえることにより、高いATC装着繰返精度を実現します。

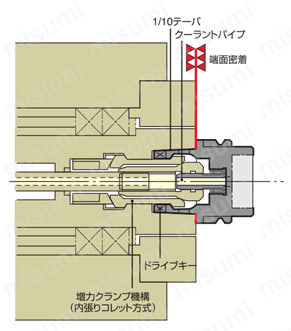

HSK 2面拘束システム

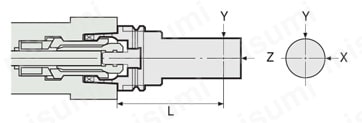

・装着繰返精度
| テーパ | L | 繰返精度 | ||
|---|---|---|---|---|
| X | Y | Z | ||
| HSK25 | 40 | 0.002 | 0.002 | 0.002 |
| HSK32 | 50 | |||
| HSK40 | 60 | |||
| HSK50 | 75 | |||
| HSK63 | 100 | |||
| HSK100 | 150 | |||

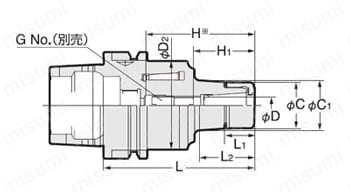

外形図
H※：MAX.刃物シャンク挿入長
注意・禁止事項
- ご使用になるM/Cには、端面の密着確認の機構を設けて下さい。
- ご使用になるM/Cには、端面のクリーニング機構を設けて下さい。
- 端面部への切粉の付着は禁物です。機械の内部は切粉だらけとなっていることが多く、ATC動作時、ツールの端面やスピンドル端面に機械内部の微少切粉が付着する可能性がありますので、少なくとも3ヶ月に1回は、機械内部の切粉の溜まりやすい部分（特に、ATCアーム部、ATC動作でツールが動く軌跡に関連する部分、ツールポット、スピンドル回りや、スピンドル内部等）を清掃して下さい。
型番リスト
- 表示件数:
| 型番 |
最大把握径(mm) |
最小把握径(mm) |
把握径(mm) |
ホルダ長さ(mm) |
先端チャック部外径(mm) |
適用コレット |
重量(g) |
用途 |
チャック部長さ(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10.0以下
|
3.0以上
|
3～10
|
110
|
27.5
|
SK10
|
4000
|
通常回転用
|
18.2
| 1個 | 48,640円(
53,504円
) | 3日目 | |
10.0以下
|
3.0以上
|
3～10
|
125
|
27.5
|
SK10
|
4100
|
通常回転用
|
18.2
| 1個 | 49,401円(
54,341円
) | 3日目 | |
10.0以下
|
3.0以上
|
3～10
|
140
|
27.5
|
SK10
|
4200
|
通常回転用
|
18.2
| 1個 | 50,920円(
56,012円
) | 3日目 | |
16.0以下
|
3.0以上
|
3～16
|
125
|
40
|
SK16
|
4600
|
通常回転用
|
23
| 1個 | 51,020円(
56,122円
) | 3日目 | |
16.0以下
|
3.0以上
|
3～16
|
140
|
40
|
SK16
|
4800
|
通常回転用
|
23
| 1個 | 52,912円(
58,203円
) | 3日目 | |
20.0以下
|
4.0以上
|
4～20
|
140
|
48
|
SK20
|
4900
|
通常回転用
|
25.2
| 1個 | 53,686円(
59,055円
) | 3日目 | |
-
|
8.0以上
|
8～25.4
|
140
|
55
|
SK25
|
4900
|
通常回転用
|
27
| 1個 | 56,046円(
61,651円
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
●振動が減衰したメジャードリームホルダです。
●主軸・シャンク形状：HSK-A
(i)ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
