JIS配管識別テープ ACタイプ 方向表示

ユニット

ユニット

JIS配管識別テープ ACタイプ 方向表示

  • 数量スライド割引
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常単価(税別)
1,350円
税込単価
1,485円

配管径に合わせて切って貼る、耐久性に優れたテープ。【特長】・50ミクロン厚のア...

詳細情報を確認する

  • 色：
    ブラック / ホワイト
  • テープ長さ(m)：
    2
  • テープ厚(mm)：
    0.12
  • 粘着/非粘着：
    粘着
  • 原材料：
    アルミ
  • 分類詳細：
    JIS配管識別テープ
  • 分類詳細2：
    JIS配管識別テープ ACタイプ
  • 耐熱温度(℃)：
    -30～+100
  • マンセル値：
    マンセル値:黒/N1白/N9.5

【ディージット】
探しまわる購買は
もうおしまい

型番

AC-17S 解除

Loading...

配管径に合わせて切って貼れる！耐久性に優れた表示テープ

屋外で約2年、屋内では半永久的な耐久度を誇る。優れた屋外耐候性を持ち、酸・アルカリ・油などの化学薬品に強い。
タテ型・ヨコ型共に4サイズ展開で1,280種類の品揃えで、JISで定められた11色に加え、スカイブルー、グリーン、シルバーの計14色。

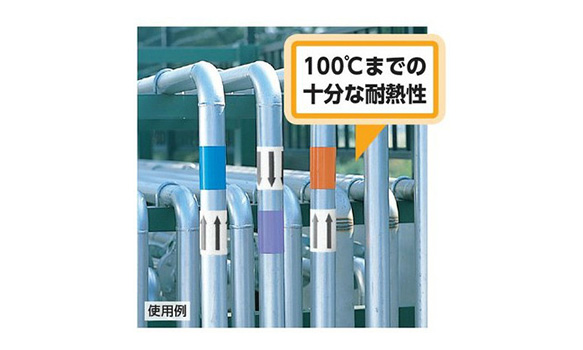

30〜100℃まで対応できる耐熱性

30〜100℃まで対応できる耐熱性

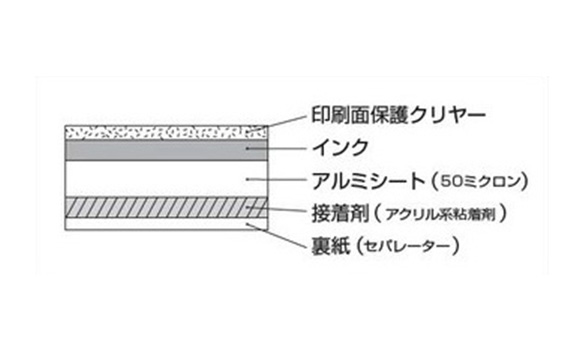

印刷面保護クリヤー、インク、アルミシート（50μm）、接着剤（アクリル系粘着剤）、裏紙（セパレーター）の五層構造

印刷面保護クリヤー、インク、アルミシート（50μm）、接着剤（アクリル系粘着剤）、裏紙（セパレーター）の五層構造

JIS配管識別ステッカーの4つのメリット

メリット1. 取扱い、表示作業が簡単

裏紙をはがして貼るだけのステッカータイプ。塗料を塗る煩わしさがなく、必要に応じて簡単に、美しくインパクトのある識別表示が可能。

メリット2. 種類・サイズ・カラーが豊富

配管識別ステッカーにはヨコ型とタテ型があり、それぞれ大・中・小・極小の4サイズ展開で全1,280種類の品揃え。また配管識別テープはJISで定められた11色にスカイブルー、グリーン、シルバーを加えた基本14色のバリエーション。

メリット3. 耐久性に優れ経済的

耐久性に優れたアルミステッカーなので、使用可能期間が長く経済的。

メリット4. 抜群の耐熱性とその他の特性

耐熱性、耐水性、耐油性にも優れ、流体の種類を選ばず、工場内の配管などに幅広く使用できる。

配管識別表示に関する法令・JIS規格について

配管の識別表示を義務づけている法令



一般高圧ガス保安規則 第6条41号

製造設備に設けた、バルブ又はコック（操作ボタン等により当該バルブ又はコックを開閉する場合にあっては、当該操作ボタン等。以下同じ。）には、作業員が当該バルブ又はコックを適切に操作することができるような処置を講ずること。



  • 労働安全衛生規則 第271条
  • 特定化学物質等障害予防規則 第15条
  • 液化石油ガス保安規則 第6条第1項第34号
  • 冷凍保安規則 第7条第1項17号

JIS(日本工業規格)で規定する配管系の識別表示要領



JIS Z9102

この規格は、工場・鉱山・学校・劇場・船舶・車両・航空保安施設その他において、配管系に設けたバルブの誤操作を防止するなどの安全を図ること、配管系の取扱いの適性化を図ることを目的に、配管に識別表示を行う場合の一般的事項について規定する。

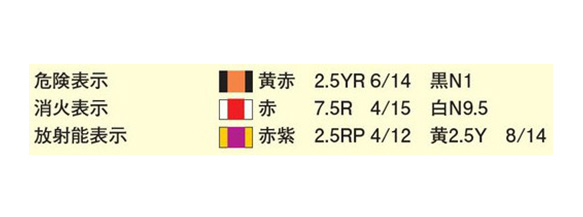

（1）物質の種類と識別色管内の物質の種類の識別は、7種の色の識別色を用いて表示する。

（1）物質の種類と識別色管内の物質の種類の識別は、7種の色の識別色を用いて表示する。

（2）全表示

（2）全表示

（3）流れ方向の表示管内の物質の流れ方向を示すには矢印を用いて表示する。
（4）識別表示の位置と実施方法 識別表示は、配管のバルブ・管継手、隔壁などに近接した位置・部分に、塗装によるか必要事項を表示するステッカーを貼り付けるか、又は必要事項を表示する札を管に取付けて表示する。なお、特に必要な場合は、配管全体に識別色を施して識別表示してもよい。

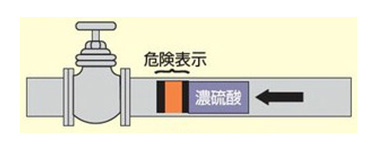

危険表示の例（硫酸の場合）

危険表示の例（硫酸の場合）

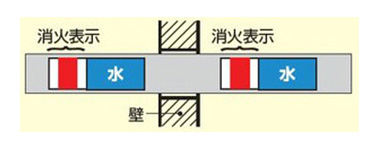

消化表示の例（水の場合）

消化表示の例（水の場合）

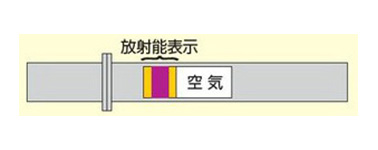

放射能表示の例（空気または水の場合）

放射能表示の例（空気または水の場合）

方向表示


商品情報を表示

指定中 の仕様・寸法情報

絞り込み条件

すべて解除

型番リスト

表示件数:
  1. 1
型番
テープ幅(mm)
トラスココード
矢印の天地サイズ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

AC-17S

50
745-4872
40

1個

1,350円( 1,485円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

配管径に合わせて切って貼る、耐久性に優れたテープ。
【特長】
・50ミクロン厚のアルミシートです。
・配管表面温度約-30～+100℃まで使用OK。優れた耐熱性を持っています。
・屋外で約2年、屋内では半永久的な耐久性を誇ります。
・酸・アルカリ・油などの化学薬品に強く、耐久性に優れています。

類似品

類似品をすべて見る

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

JIS配管識別テープ ACタイプ 方向表示の型番AC-17Sのページです。
型番AC-17Sに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

JIS配管識別テープ ACタイプ 方向表示

JIS配管識別テープ ACタイプ 方向表示

    JIS配管識別テープ ACタイプ

    JIS配管識別テープ ACタイプ

      JIS配管識別テープ（アルミカラー）

      JIS配管識別テープ（アルミカラー）

        表示テープ

        表示テープ

          アルミ配管識別テープ グレー

          アルミ配管識別テープ グレー

            蛍光反射テープ　橙／黒

            蛍光反射テープ　橙／黒

              トラ布テープ

              トラ布テープ

                反射カラーテープ

                反射カラーテープ

                  超高輝度蓄光テープ

                  超高輝度蓄光テープ

                    スイッチング禁止テープ

                    スイッチング禁止テープ

                      蓄光シマテープ TR6-A

                      蓄光シマテープ TR6-A

                        超高輝度蓄光テープ JDクラス

                        超高輝度蓄光テープ JDクラス

                          3M スコッチR ストライプテープ

                          3M スコッチR ストライプテープ
                            メーカー ユニット ユニット ユニット ダイヤテックス 日本緑十字社 ユニット ミスミ nitoms 日本緑十字社 日本緑十字社 日本緑十字社 日東エルマテリアル スリーエムジャパン
                            通常価格 1,350円 1,000円 855円～ 14,471円 982円～ 5,200円～ 3,200円 2,184円 13,186円～ 932円 17,547円 7,714円～ 9,059円
                            通常出荷日 1日目   1日目   1日目～   5日目   4日目   4日目～   在庫品1日目   当日出荷可能 1日目   1日目   1日目   1日目   1日目   1日目
                            色 ブラック / ホワイト - - イエロー ブラック ブラック / オレンジ トラ（イエロー/ブラック） トラ（イエロー/ブラック） グリーン レッド ブラック / ホワイト グリーン トラ（イエロー/ブラック）
                            テープ長さ(m) 2 2 2 25 2 10 25 5 5 20 30 5 18.2
                            テープ厚(mm) 0.12 0.12 0.12 0.16 0.05 0.13 0.31 0.12 0.5 0.15 0.2 0.3 0.13
                            粘着/非粘着 粘着 粘着 粘着 粘着 粘着 粘着 粘着 粘着 粘着 粘着 粘着 粘着 粘着
                            原材料 アルミ アルミ アルミ - - - - - - - - - -

                            JIS配管識別テープ ACタイプ 方向表示のレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            矢印テープ
                            評価 5.0満足度：5.02020/12/19
                            いままでは矢印のみ個別に購入していたが、こちらの商品を細かくカットして使用すれば、トータルで安価に抑えられると思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q 矢印の大きさはどのくらいですか？
                            A
                            天地120mm、矢印幅42mm、線幅22.5mmとなっております。
