マイクロガンドリル EB100 5021
- 通常価格(税別)
- 32,795円 ～ 65,376円
- 税込価格
- 36,075円 ～ 71,914円
一枚刃の超硬ソリッドガンドリル。 【特長】 ・チューブはヘッドと一体となった超...
商品情報
マイクロガンドリル EB100の仕様

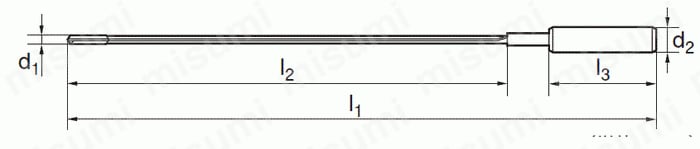

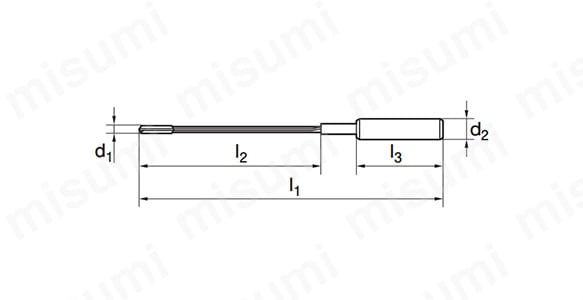

外形図

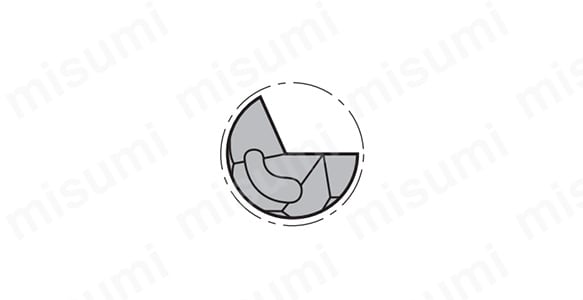

刃の形状
（単位:mm）
| 商品コード | 刃径 | ドライバー径 | 全長 | 溝長 | ドライバー長 |
|---|---|---|---|---|---|
| d1 | d2 | l1 | l2 | l3 | |
| 5021 1.500 | 1.5 | 4 | 205 | 160 | 28 |
| 5021 1.600 | 1.6 | 4 | 205 | 160 | 28 |
| 5021 2.000 | 2 | 4 | 205 | 160 | 28 |
| 5021 2.500 | 2.5 | 10 | 215 | 160 | 40 |
| 5021 2.700 | 2.7 | 10 | 215 | 160 | 40 |
| 5021 3.000 | 3 | 10 | 215 | 160 | 40 |
| 5021 3.200 | 3.2 | 10 | 215 | 160 | 40 |
| 商品コード | 刃径 | ドライバー径 | 全長 | 溝長 | ドライバー長 |
|---|---|---|---|---|---|
| d1 | d2 | l1 | l2 | l3 | |
| 5021 3.500 | 3.5 | 10 | 215 | 160 | 40 |
| 5021 4.000 | 4 | 10 | 215 | 160 | 40 |
| 5021 4.200 | 4.2 | 10 | 215 | 160 | 40 |
| 5021 4.500 | 4.5 | 10 | 215 | 160 | 40 |
| 5021 5.000 | 5 | 10 | 215 | 160 | 40 |
| 5021 6.000 | 6 | 16 | 225 | 160 | 48 |
| 5021 8.000 | 8 | 16 | 225 | 160 | 48 |
型番リスト
- 表示件数:
| 型番 |
ドリル径(刃径)(mm) |
全長(mm) |
シャンク径・MT No |
直径公差(mm) |
ドライバ一径 d2(mm) |
ドライバー長 l3(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
1.5
|
205
|
4
|
-0.004～0
|
4
|
28
| 1個 | 33,846円(
37,231円
) | 3日目 | |
2
|
205
|
4
|
-0.004～0
|
4
|
28
| 1個 | 35,832円(
39,415円
) | 3日目 | |
2.5
|
215
|
10
|
-0.004～0
|
10
|
40
| 1個 | 32,795円(
36,075円
) | 3日目 | |
2.7
|
215
|
10
|
-0.004～0
|
10
|
40
| 1個 | 33,497円(
36,847円
) | 3日目 | |
3
|
215
|
10
|
-0.004～0
|
10
|
40
| 1個 | 33,497円(
36,847円
) | 3日目 | |
3.2
|
215
|
10
|
-0.005～0
|
10
|
40
| 1個 | 36,681円(
40,349円
) | 3日目 | |
3.5
|
215
|
10
|
-0.005～0
|
10
|
40
| 1個 | 40,549円(
44,604円
) | 3日目 | |
4
|
215
|
10
|
-0.005～0
|
10
|
40
| 1個 | 42,652円(
46,917円
) | 3日目 | |
4.2
|
215
|
10
|
-0.005～0
|
10
|
40
| 1個 | 43,732円(
48,105円
) | 3日目 | |
4.5
|
215
|
10
|
-0.005～0
|
10
|
40
| 1個 | 44,429円(
48,872円
) | 19日目 | |
5
|
215
|
10
|
-0.005～0
|
10
|
40
| 1個 | 45,123円(
49,635円
) | 3日目 | |
6
|
225
|
16
|
-0.005～0
|
16
|
48
| 1個 | 60,136円(
66,150円
) | 3日目 | |
8
|
225
|
16
|
-0.006～0
|
16
|
48
| 1個 | 65,376円(
71,914円
) | 3日目 |
Loading...
詳細情報
基本情報
一枚刃の超硬ソリッドガンドリル。
【特長】
・チューブはヘッドと一体となった超硬ソリッドタイプ。
・ねじれ強度が増加し加工時の振動を抑制。
・ドライバー径はマシニングセンタ用オイルホールホルダに対応したmmサイズを採用。
【用途】
・一般構造用鋼・快削鋼・炭素鋼・工具鋼・ステンレス鋼に最適。
・高硬度鋼・チタン合金・特殊合金・鋳鉄・ダクタイル鋳鉄・アルミ二ウム合金等に最適。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
