グーリング

難削材用ドリル 3×D RT100HF 8524

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): 8,534円～ 44,535円

税込価格: 9,387円～ 48,989円

超硬難削材エンドミルシャンクドリル（RT100HF）。【特長】・チタンやニ...

被削材：

一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / チタン
工具材質：

超硬
シャンクタイプ：

エンドミルシャンク
コーティング・表面処理：

鋼用
単品/セット品：

単品
先端角(°)：

140
工具材質（詳細）：

超硬合金
コーティング・表面処理（詳細）：

Y
刃数：

2
シャンク径公差(mm)：

h6
コーティング有無：

有
規格：

DIN6537K
コーティング種類：

その他

未確定147件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

難削材用ドリル 3×D RT100HF 8524の仕様

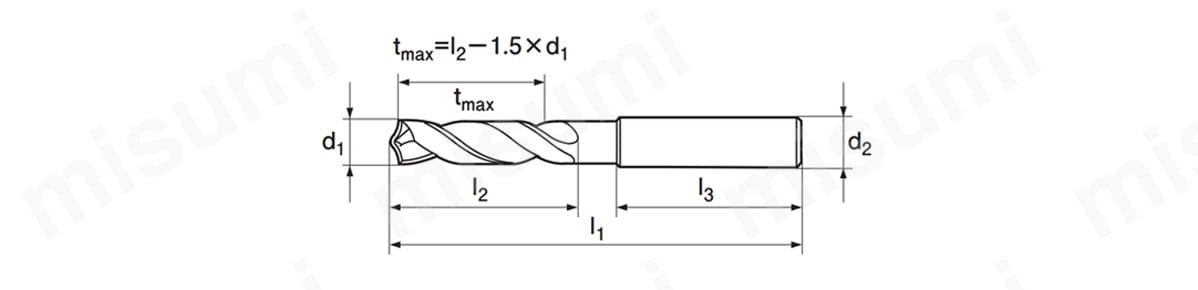

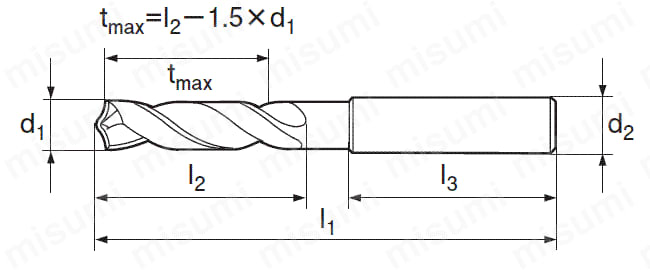

寸法図（刃径公差:m7/シャンク公差:h6）

単位:mm

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d₂	l₁	l₂	l₃
8524 3.000	3	6	62	20	36
8524 3.100	3.1	6	62	20	36
8524 3.170	3.17	6	62	20	36
8524 3.200	3.2	6	62	20	36
8524 3.250	3.25	6	62	20	36
8524 3.300	3.3	6	62	20	36
8524 3.400	3.4	6	62	20	36
8524 3.500	3.5	6	62	20	36
8524 3.570	3.57	6	62	20	36
8524 3.600	3.6	6	62	20	36
8524 3.700	3.7	6	62	20	36
8524 3.800	3.8	6	66	24	36
8524 3.900	3.9	6	66	24	36
8524 3.970	3.97	6	66	24	36
8524 4.000	4	6	66	24	36
8524 4.100	4.1	6	66	24	36
8524 4.200	4.2	6	66	24	36
8524 4.300	4.3	6	66	24	36
8524 4.370	4.37	6	66	24	36
8524 4.400	4.4	6	66	24	36
8524 4.500	4.5	6	66	24	36
8524 4.600	4.6	6	66	24	36
8524 4.650	4.65	6	66	24	36
8524 4.700	4.7	6	66	24	36
8524 4.760	4.76	6	66	28	36
8524 4.800	4.8	6	66	28	36
8524 4.900	4.9	6	66	28	36
8524 5.000	5	6	66	28	36
8524 5.100	5.1	6	66	28	36
8524 5.160	5.16	6	66	28	36
8524 5.200	5.2	6	66	28	36
8524 5.300	5.3	6	66	28	36
8524 5.400	5.4	6	66	28	36
8524 5.500	5.5	6	66	28	36
8524 5.550	5.55	6	66	28	36
8524 5.560	5.56	6	66	28	36

商品コード	刃径	シャンク径	全長	溝長	シャンク長
商品コード	d₁	d	l₁	l₂	l₃
8524 5.600	5.6	6	66	28	36
8524 5.700	5.7	6	66	28	36
8524 5.800	5.8	6	66	28	36
8524 5.900	5.9	6	66	28	36
8524 5.950	5.95	6	66	28	36
8524 6.000	6	6	66	28	36
8524 6.100	6.1	8	79	34	36
8524 6.200	6.2	8	79	34	36
8524 6.300	6.3	8	79	34	36
8524 6.350	6.35	8	79	34	36
8524 6.400	6.4	8	79	34	36
8524 6.500	6.5	8	79	34	36
8524 6.600	6.6	8	79	34	36
8524 6.700	6.7	8	79	34	36
8524 6.750	6.75	8	79	34	36
8524 6.800	6.8	8	79	34	36
8524 6.900	6.9	8	79	34	36
8524 7.000	7	8	79	34	36
8524 7.100	7.1	8	79	41	36
8524 7.140	7.14	8	79	41	36
8524 7.200	7.2	8	79	41	36
8524 7.300	7.3	8	79	41	36
8524 7.400	7.4	8	79	41	36
8524 7.500	7.5	8	79	41	36
8524 7.540	7.54	8	79	41	36
8524 7.600	7.6	8	79	41	36
8524 7.700	7.7	8	79	41	36
8524 7.800	7.8	8	79	41	36
8524 7.900	7.9	8	79	41	36
8524 7.940	7.94	8	79	41	36
8524 8.000	8	8	79	41	36
8524 8.100	8.1	10	79	47	40
8524 8.200	8.2	10	89	47	40
8524 8.300	8.3	10	89	47	40
8524 8.330	8.33	10	89	47	40

※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数:

型番	ドリル径(刃径)(mm)	溝長(mm)	全長(mm)	シャンク径・MT No	直径公差(mm)	シャンク長 l3(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

8524-003.000	3	20	62	6	+0.002～+0.012	36	1個	8,773円( 9,650円 )	3日目
8524-003.100	3.1	20	62	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-003.170	3.17	20	62	6	+0.004～+0.016	36	1個	8,706円( 9,577円 )	19日目
8524-003.200	3.2	20	62	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-003.250	3.25	20	62	6	+0.004～+0.016	36	1個	8,706円( 9,577円 )	19日目
8524-003.300	3.3	20	62	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-003.400	3.4	20	62	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-003.500	3.5	20	62	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	19日目
8524-003.570	3.57	20	62	6	+0.004～+0.016	36	1個	8,826円( 9,709円 )	19日目
8524-003.600	3.6	20	62	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-003.700	3.7	20	62	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-003.800	3.8	24	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-003.900	3.9	24	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-003.970	3.97	24	66	6	+0.004～+0.016	36	1個	8,826円( 9,709円 )	19日目
8524-004.000	4	24	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-004.100	4.1	24	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	19日目
8524-004.200	4.2	24	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	19日目
8524-004.300	4.3	24	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-004.370	4.37	24	66	6	+0.004～+0.016	36	1個	10,216円( 11,238円 )	19日目
8524-004.400	4.4	24	66	6	+0.004～+0.016	36	1個	10,078円( 11,086円 )	19日目
8524-004.500	4.5	24	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-004.600	4.6	24	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-004.650	4.65	24	66	6	+0.004～+0.016	36	1個	10,216円( 11,238円 )	3日目
8524-004.700	4.7	24	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	19日目
8524-004.760	4.76	28	66	6	+0.004～+0.016	36	1個	10,216円( 11,238円 )	19日目
8524-004.800	4.8	28	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	19日目
8524-004.900	4.9	28	66	6	+0.004～+0.016	36	1個	10,078円( 11,086円 )	3日目
8524-005.000	5	28	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-005.100	5.1	28	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-005.160	5.16	28	66	6	+0.004～+0.016	36	1個	10,216円( 11,238円 )	19日目
8524-005.200	5.2	28	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-005.300	5.3	28	66	6	+0.004～+0.016	36	1個	9,732円( 10,705円 )	3日目
8524-005.400	5.4	28	66	6	+0.004～+0.016	36	1個	9,732円( 10,705円 )	3日目
8524-005.500	5.5	28	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-005.550	5.55	28	66	6	+0.004～+0.016	36	1個	10,216円( 11,238円 )	19日目
8524-005.560	5.56	28	66	6	+0.004～+0.016	36	1個	10,216円( 11,238円 )	19日目
8524-005.600	5.6	28	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	19日目
8524-005.700	5.7	28	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-005.800	5.8	28	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-005.900	5.9	28	66	6	+0.004～+0.016	36	1個	10,620円( 11,682円 )	19日目
8524-005.950	5.95	28	66	6	+0.004～+0.016	36	1個	10,765円( 11,842円 )	19日目
8524-006.000	6	28	66	6	+0.004～+0.016	36	1個	8,773円( 9,650円 )	3日目
8524-006.100	6.1	34	79	8	+0.006～+0.021	36	1個	12,030円( 13,233円 )	3日目
8524-006.200	6.2	34	79	8	+0.006～+0.021	36	1個	12,030円( 13,233円 )	3日目
8524-006.300	6.3	34	79	8	+0.006～+0.021	36	1個	12,030円( 13,233円 )	3日目
8524-006.350	6.35	34	79	8	+0.006～+0.021	36	1個	12,196円( 13,416円 )	19日目
8524-006.400	6.4	34	79	8	+0.006～+0.021	36	1個	12,030円( 13,233円 )	19日目
8524-006.500	6.5	34	79	8	+0.006～+0.021	36	1個	8,534円( 9,387円 )	3日目
8524-006.600	6.6	34	79	8	+0.006～+0.021	36	1個	12,030円( 13,233円 )	3日目
8524-006.700	6.7	34	79	8	+0.006～+0.021	36	1個	8,534円( 9,387円 )	3日目
8524-006.750	6.75	34	79	8	+0.006～+0.021	36	1個	12,196円( 13,416円 )	19日目
8524-006.800	6.8	34	79	8	+0.006～+0.021	36	1個	8,534円( 9,387円 )	3日目
8524-006.900	6.9	34	79	8	+0.006～+0.021	36	1個	8,534円( 9,387円 )	3日目
8524-007.000	7	34	79	8	+0.006～+0.021	36	1個	8,706円( 9,577円 )	3日目
8524-007.100	7.1	41	79	8	+0.006～+0.021	36	1個	12,030円( 13,233円 )	3日目
8524-007.140	7.14	41	79	8	+0.006～+0.021	36	1個	8,826円( 9,709円 )	19日目
8524-007.200	7.2	41	79	8	+0.006～+0.021	36	1個	12,030円( 13,233円 )	3日目
8524-007.300	7.3	41	79	8	+0.006～+0.021	36	1個	12,030円( 13,233円 )	3日目
8524-007.400	7.4	41	79	8	+0.006～+0.021	36	1個	8,534円( 9,387円 )	3日目
8524-007.500	7.5	41	79	8	+0.006～+0.021	36	1個	8,706円( 9,577円 )	3日目

詳細情報

基本情報

基本情報

超硬難削材エンドミルシャンクドリル（RT100HF）。
【特長】
・チタンやニッケル基合金において長寿命で高精度な穴加工を実現。
・5500HVの高硬度コーティングと強靭な刃先形状により長寿命。
【用途】
・一般構造用鋼、快削鋼、炭素鋼、工具鋼等に使用。
・高硬度鋼、チタン合金、特殊合金等に使用。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品難削材用ドリル 3×D RT100HF 8524	難削材用ドリル 3×D RT100HF 8520	難削材用ドリル 5×D RT100HF 8521	難削材用ドリル 7×D RT100HF 8522	難削材用マイクロドリルロング刃 ADRL-SUS	難削材用マイクロドリル標準刃長 ADR-SUSシリーズ	ステンレス用ドリル 3×D RT100VA 8510	超硬ドリル 3×D 5514 RT100U	ステンレス用ドリル 5×D RT100VA 8511	エンドミルシャンクドリル 3×D オイルホール付 RT100U 5510	ストライクドリル EZN3D形（3Dタイプ）	アクアドリル EX オイルホール 3フルート 3D AQDEXOH3F3D	タイラードリル TLD3D形（3Dタイプ）
メーカー	グーリング	グーリング	グーリング	グーリング	サイトウ製作所（ＡＴＯＭ・アトム）	サイトウ製作所（ＡＴＯＭ・アトム）	グーリング	グーリング	グーリング	グーリング	ダイジェット	不二越	ダイジェット
通常価格	8,534円～	9,993円～	11,959円～	17,532円～	3,984円～	3,608円～	10,901円～	5,504円～	12,477円～	7,210円～	8,284円～	10,608円～	7,834円～
通常出荷日	3日目～	3日目～	3日目～	3日目～	1日目	在庫品1日目～当日出荷可能	3日目～	1日目～	3日目～	1日目～	3日目～	在庫品1日目～当日出荷可能	3日目
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / チタン	ステンレス鋼 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	ステンレス鋼 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / ステンレス鋼	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼
工具材質	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬
シャンクタイプ	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク	エンドミルシャンク
コーティング・表面処理	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
単品/セット品	単品	単品	単品	単品	単品	単品	単品	単品	単品	単品	単品	単品	単品

back next

難削材用ドリル 3×D RT100HF 8524のレビュー

この商品のレビューはありませんレビューを書く

よくあるご質問（FAQ）

Q 被削材の硬さはいくつまで加工可能ですか？: A

硬度60HRCまで加工可能です。

ソリッドドリル（超硬/ハイス/ほか）カテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

TiAlNコート超硬フラットドリル2D

評価 4.0

通常価格(税別)： 2,640円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

TiAlNコート粉末ハイス鋼ドリルステンレス加工用/エンドミルシャンク/スタブ

評価 4.6

通常価格(税別)： 510円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

ハイス鋼ドリルストレートシャンク/レギュラー

評価 4.5

通常価格(税別)： 630円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

ハイス鋼ドリルストレートシャンク/レギュラー

評価 4.2

通常価格(税別)： 850円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

ＴｉＡｌＮコート超硬ドリルレギュラー

評価 4.5

通常価格(税別)： 1,710円～

通常出荷日：在庫品1日目

当日出荷可能
三菱マテリアル

SD ストレートドリル

評価 4.5

通常価格(税別)： 326円～

通常出荷日： 1日目～
ミスミ

TiAlNコート粉末ハイス鋼ドリルステンレス加工用/エンドミルシャンク/レギュラー

評価 4.5

通常価格(税別)： 540円～

通常出荷日：在庫品1日目

当日出荷可能
オーエスジー

ステンレス・軟鋼用スタブ形 EX-SUS-GDS

評価 4.6

通常価格(税別)： 950円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

ＴｉＮコートハイス鋼ドリルストレートシャンク/レギュラー

評価 4.3

通常価格(税別)： 1,260円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

ＴｉＮコートハイス鋼ドリル難削材用/ストレートシャンク/レギュラー

評価 4.6

通常価格(税別)： 1,030円～

通常出荷日：在庫品1日目

当日出荷可能
