EZスリーブ TDX／TDS用
- 通常価格(税別)
- 16,050円 ～ 23,250円
- 税込価格
- 17,655円 ～ 25,575円
タングシックスドリルおよびタングドリルツイステッド用の偏芯スリーブ。【特長】・...
-
- 寸法L2(mm)：
- 5
-
- 寸法L4(mm)：
- 4
商品情報
製品仕様
EZシリーズの外観

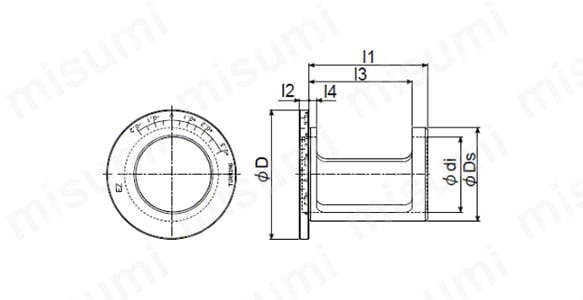

EZシリーズの寸法図（単位：mm）
| 形番 | di | Ds | D | l1 | l2 | l3 | l4 |
|---|---|---|---|---|---|---|---|
| EZ2025 | 20.00 | 25.000 | 46.00 | 49 | 5.0 | 32.5 | 4.0 |
| EZ2532 | 25.00 | 32.000 | 51.00 | 52 | 5.0 | 38.0 | 4.0 |
| EZ3240 | 32.00 | 40.000 | 54.00 | 62 | 5.0 | 43.0 | 4.0 |
| EZ4050 | 40.00 | 50.000 | 69.00 | 63 | 5.0 | 55.0 | 4.0 |
単位：mm
型番リスト
- 表示件数:
| 型番 |
寸法ΦD(mm) |
寸法Φdi(mm) |
寸法ΦDs(mm) |
寸法L1(mm) |
寸法L3(mm) |
トラスココード |
芯高調整範囲(mm) |
仕上り径調整範囲(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
46
|
20
|
25
|
49
|
32.5
|
351-1154
|
+0.2～- 0.15
|
+0.4～- 0.2
| 1個 | 16,050円(
17,655円
) | 1日目 | |
51
|
25
|
32
|
52
|
38
|
351-1162
|
+0.2～- 0.15
|
+0.4～- 0.2
| 1個 | 17,030円(
18,733円
) | 1日目 | |
54
|
32
|
40
|
62
|
43
|
351-1171
|
+0.2～- 0.15
|
+0.4～- 0.2
| 1個 | 20,030円(
22,033円
) | 1日目 | |
69
|
40
|
50
|
63
|
55
|
351-1189
|
+0.3～- 0.2
|
+0.6～- 0.2
| 1個 | 23,250円(
25,575円
) | 1日目 |
Loading...
詳細情報
基本情報
タングシックスドリルおよびタングドリルツイステッド用の偏芯スリーブ。
【特長】
・仕上り径調整範囲：+0.4～-0.2／+0.6～-0.2。
・芯高調整範囲：+0.2～-0.15／+0.3～-0.2。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
