TXQ12形 DOFEEDQUAD
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 通常価格(税別)
- 41,540円 ～ 83,890円
- 税込価格
- 45,694円 ～ 92,279円
ねじ止め式超高送り加工用ボアタイプカッタ。【特長】・リード角：15°。・8コー...
-
- 加工用途：
- 平面
-
- CADデータ有無(2D/3D)：
- 2D／3D
(i)ご注意
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
型番
未確定7件の候補があります。
Loading...
商品情報
製品特長・仕様
製品の基本仕様・特長
【高い経済性を実現】

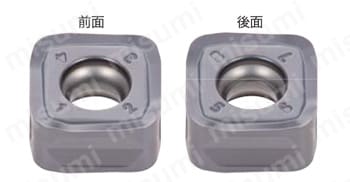

- 高送りカッタでは最多の両面仕様 8 コーナインサートを採用

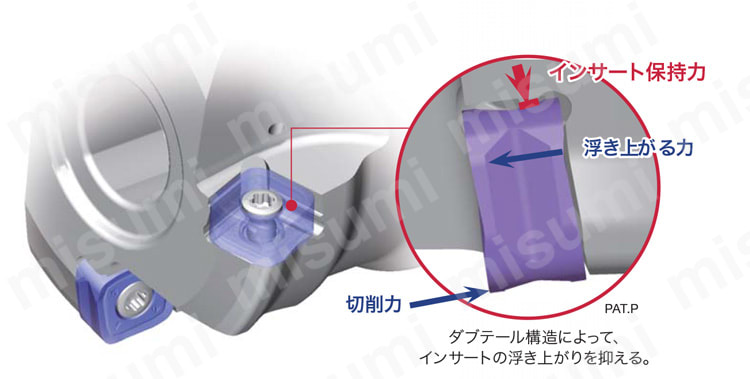

【ワンアクションで脅威のクランプ力】
- ダブテール構造の採用で、クランプ強度が 50%* 向上（* FEM 解析により算出）
→ ねじ1本で強固にクランプ
→インサート保持力向上で耐欠損性に優れる

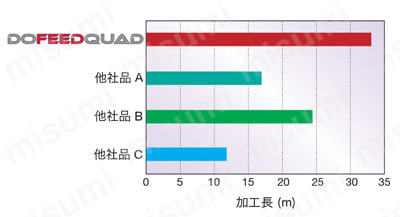

信頼性の比較
強固なクランプで、信頼性を向上
インサート： SQMU1206ZSR-MJ
材 種： AH725
被削材： プリハードン鋼 （40HRC）
切削速度：Vc = 100 m/min
刃当り送り：fz = 1.0 mm/t
切込み：ap = 1.0 mm
切削幅： ae = 28 mm
突出し量：188 mm
切削油：乾式
使用機械：立形 M/C, BT50

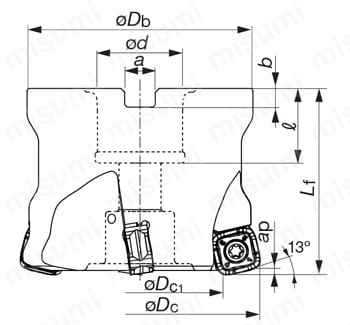

外形図
Max.ap = 2.0mm
使用方法・使用事例
使用事例
加工事例
推奨切削条件
推奨切削条件表
- 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
- 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
切削条件時の注意
- 溝加工やポケット加工では切り屑の噛み込みが発生しやすいため使用しないでください。
- 工具の突き出し長さは必要最小限にしてください。突き出しが長い場合には、ビビりが発生しやすくなりますので、回転速度と送り速度を下げてご使用ください。
- 機械、被削材の剛性、主軸の出力などにより、加工条件は制限されます。条件設定は標準切削条件の1／2程度から徐々にアップし、機械の動力、振動などを見極めて
ご使用ください。
型番リスト
- 表示件数:
| 型番 |
刃数(枚) |
寸法 Φd(mm) |
寸法 Lf(mm) |
寸法 ℓ(mm) |
寸法 b(mm) |
寸法 a(mm) |
寸法 ΦDb(mm) |
寸法 ΦDc1(mm) |
トラスココード | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
3
|
22
|
50
|
20
|
6.3
|
10.4
|
47
|
33.8
|
710-2313
| 1個 | 41,540円(
45,694円
) | 1日目 | |
3
|
22.225
|
50
|
20
|
5
|
8
|
47
|
33.8
|
710-2640
| 1個 | 41,540円(
45,694円
) | 1日目 | |
4
|
22
|
50
|
20
|
6.3
|
10.4
|
59
|
46.8
|
710-2330
| 1個 | 47,800円(
52,580円
) | 1日目 | |
4
|
22.225
|
50
|
20
|
5
|
8
|
59
|
46.8
|
710-2658
| 1個 | 47,800円(
52,580円
) | 1日目 | |
5
|
31.75
|
63
|
32
|
8
|
12.7
|
76
|
63.8
|
710-3301
| 1個 | 60,870円(
66,957円
) | 1日目 | |
6
|
31.75
|
63
|
32
|
8
|
12.7
|
96
|
83.8
|
710-3476
| 1個 | 71,730円(
78,903円
) | 1日目 | |
7
|
38.1
|
63
|
44
|
10
|
15.9
|
98
|
108.8
|
710-3492
| 1個 | 83,890円(
92,279円
) | 1日目 |
Loading...
詳細情報
基本情報
ねじ止め式超高送り加工用ボアタイプカッタ。
【特長】
・リード角：15°。
・8コーナインサートと超高送り加工で抜群の経済性を実現。
(i)ご注意
- 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
- 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。 - CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
