シックネスゲージ（9枚タイプ・25枚タイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

シンワ測定

シンワ測定

シックネスゲージ（9枚タイプ・25枚タイプ）

  • 数量スライド割引
評価 4.6平均満足度4.6 この商品のレビューをみる（6件） この商品のFAQをみる(1件)
通常単価(税別)
4,600円
税込単価
5,060円

隙間の寸法を測定するシックネスゲージ。【特長】・用途に合わせて豊富な種類の長さ...

詳細情報を確認する

  • リーフ厚さ(mm)：
    0.04 / 0.05 / 0.06 / 0.07 / 0.08 / 0.1 / 0.11 / 0.12 / 0.13 / 0.14 / 0.2 / 0.25 / 0.3 / 0.35 / 0.4 / 0.45 / 0.5 / 0.6 / 0.8 / 0.9 / 1 / 0.09 / 0.03 / 0.15 / 0.75
  • リーフ枚数：
    25
  • リーフ材質：
    鋼
  • 重量(g)：
    140
  • 精度：
    ±0.005～±0.020
  • 組み合せ順序：
    1.00、0.03、0.04、0.05、0.06、0.07、0.08、0.09、0.10、0.11、0.12、0.13、0.14、0.15、0.20、0.25、0.30、0.35、0.40、0.45、0.50、0.60、0.75、0.80、0.90
  • 本体サイズ(mm)：
    153×13×17
  • 厚さの許容差1(mm)：
    0.03以上0.15以下：±0.005
  • 厚さの許容差2(mm)：
    0.15を超え0.50以下：±0.012
  • 厚さの許容差3(mm)：
    0.50を超え3.00以下：±0.020
  • 注意事項：
    厚さの許容差はリーフ1枚の許容差で、重ねて使用する場合の許容差は足した数値になります。

【ディージット】
探しまわる購買は
もうおしまい

型番

73797 解除

Loading...

製品特長・仕様

製品の基本仕様・特長

製造国：中国
校正可能すべて対象

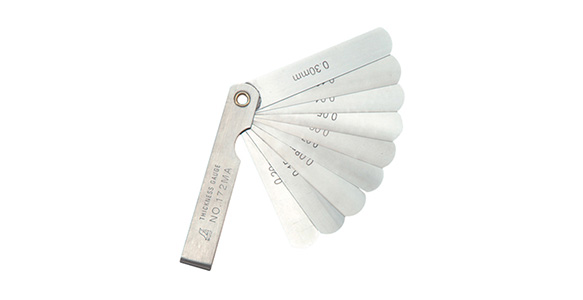

型番：73776 製品名：シックネスゲージA75mm 9枚組

型番：73776
製品名：シックネスゲージA75mm 9枚組

本体サイズ／81×13×5mm
製品質量／20g
材質／炭素工具鋼
厚さの許容差／
 0.03mm以上0.15mm以下：±0.005mm
 0.15mmを超え0.50mm以下：±0.012mm
 0.50mmを超え3.00mm以下：±0.020mm
リーフの厚さ／0.30mm、0.04mm、0.05mm、0.06mm、0.07mm、0.08mm、0.10mm、0.15mm、0.20mm

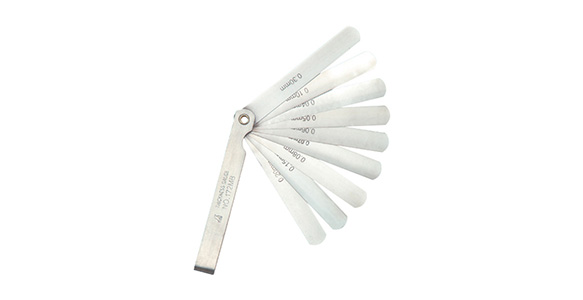

型番：73780 製品名：シックネスゲージB 100mm 9枚組

型番：73780
製品名：シックネスゲージB 100mm 9枚組

本体サイズ／109×13×5mm
製品質量／27g
材質／炭素工具鋼
厚さの許容差／
 0.03mm以上0.15mm以下：±0.005mm
 0.15mmを超え0.50mm以下：±0.012mm
 0.50mmを超え3.00mm以下：±0.020mm
リーフの厚さ／0.30mm、0.04mm、0.05mm、0.06mm、0.07mm、0.08mm、0.10mm、0.15mm、0.20mm

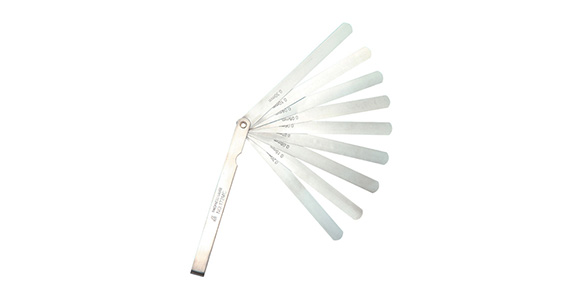

型番：73781 製品名：シックネスゲージC150mm 9枚組

型番：73781
製品名：シックネスゲージC150mm 9枚組

本体サイズ／156×13×5mm
製品質量／40g
材質／炭素工具鋼
厚さの許容差／
 0.03mm以上0.15mm以下：±0.005mm
 0.15mmを超え0.50mm以下：±0.012mm
 0.50mmを超え3.00mm以下：±0.020mm
リーフの厚さ／0.30mm、0.04mm、0.05mm、0.06mm、0.07mm、0.08mm、0.10mm、0.15mm、0.20mm

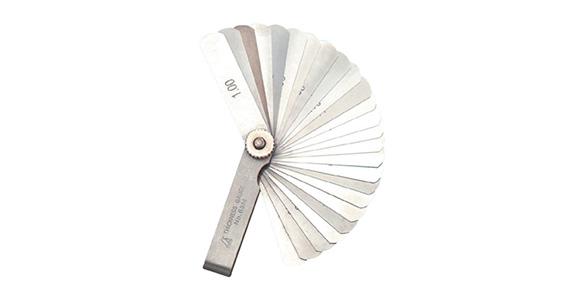

型番：73782 製品名：シックネスゲージD65mm 25枚組

型番：73782
製品名：シックネスゲージD65mm 25枚組

本体サイズ／70×14×15mm
製品質量／63g
材質／炭素工具鋼
厚さの許容差／
 0.03mm以上0.15mm以下：±0.005mm
 0.15mmを超え0.50mm以下：±0.012mm
 0.50mmを超え3.00mm以下：±0.020mm
リーフの厚さ／1.00mm、0.03mm、0.04mm、0.05mm、0.06mm、0.07mm、0.08mm、0.09mm、0.10mm、0.11mm、0.12mm、0.13mm、0.14mm、0.15mm、0.20mm、0.25mm、0.30mm、0.35mm、0.40mm、0.45mm、0.50mm、0.60mm、0.75mm、0.80mm、0.90mm

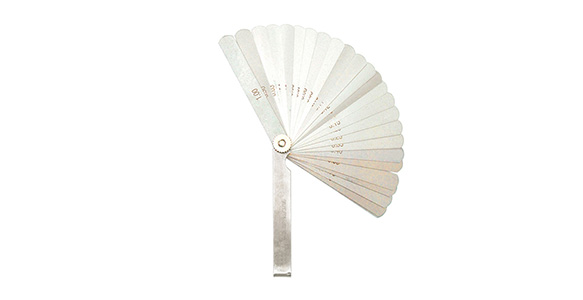

型番：73796 製品名：シックネスゲージE100mm 25枚組

型番：73796
製品名：シックネスゲージE100mm 25枚組

本体サイズ／105×13×17mm
製品質量／95g
材質／炭素工具鋼
厚さの許容差／
 0.03mm以上0.15mm以下：±0.005mm
 0.15mmを超え0.50mm以下：±0.012mm
 0.50mmを超え3.00mm以下：±0.020mm
リーフの厚さ／1.00mm、0.03mm、0.04mm、0.05mm、0.06mm、0.07mm、0.08mm、0.09mm、0.10mm、0.11mm、0.12mm、0.13mm、0.14mm、0.15mm、0.20mm、0.25mm、0.30mm、0.35mm、0.40mm、0.45mm、0.50mm、0.60mm、0.75mm、0.80mm、0.90mm

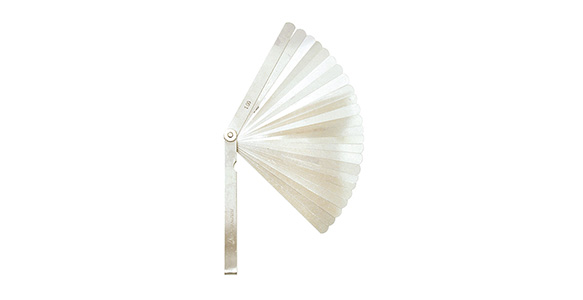

型番：73797 製品名：シックネスゲージF150mm 25枚組

型番：73797
製品名：シックネスゲージF150mm 25枚組

本体サイズ／153×13×17mm
製品質量／140g
材質／炭素工具鋼
厚さの許容差／
 0.03mm以上0.15mm以下：±0.005mm
 0.15mmを超え0.50mm以下：±0.012mm
 0.50mmを超え3.00mm以下：±0.020mm
リーフの厚さ／1.00mm、0.03mm、0.04mm、0.05mm、0.06mm、0.07mm、0.08mm、0.09mm、0.10mm、0.11mm、0.12mm、0.13mm、0.14mm、0.15mm、0.20mm、0.25mm、0.30mm、0.35mm、0.40mm、0.45mm、0.50mm、0.60mm、0.75mm、0.80mm、0.90mm

注意・禁止事項

  • 厚さの許容差はリーフ1枚の許容差です。重ねて使用する場合、許容差は足した数値になります。
  • リーフの無理な挿入は絶対にやめてください。
  • リーフはよく清掃し、薄く塗布して使用、保管してください。
  • リーフを重ねて使用するときは、厚さの呼び寸法の小さいものを大きいもので挟むように組み合せます。
  • 用途以外には使用しないでください。

商品情報を表示

指定中 の仕様・寸法情報

絞り込み条件

すべて解除

  • タイプ

    解除
    • 73797

  • 出荷日

    解除
    • すべて
    • 1日以内

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

73797

1個

4,600円( 5,060円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

隙間の寸法を測定するシックネスゲージ。
【特長】
・用途に合わせて豊富な種類の長さとリーフを揃えしました。
・ビニールケース付です。
・シックネスゲージDはリーフ止めネジを外すことで、リーフの取り外しができます。
・本体サイズが81×13×5、109×13×5、156×13×5、70×14×15、105×13×17、153×13×17で展開します。
【用途】
・隙間の寸法を測定する際に利用可能です。

Loading...

類似品

類似品をすべて見る

前へ 次へ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

シックネスゲージ（9枚タイプ・25枚タイプ）の型番73797のページです。
型番73797に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

シックネスゲージ（9枚タイプ・25枚タイプ）

シックネスゲージ（9枚タイプ・25枚タイプ）

    一般品すきまゲージリーフ

    一般品すきまゲージリーフ

      シクネスゲージ（整備用ゲージセット）

      シクネスゲージ（整備用ゲージセット）

        すきまゲージ

        すきまゲージ

          シクネスゲージ（インチ）

          シクネスゲージ（インチ）

            すきまゲージA型

            すきまゲージA型

              すきまゲージリーフB型

              すきまゲージリーフB型

                ステンレスシクネスゲージ

                ステンレスシクネスゲージ

                  ステンレスシクネスゲージ リーフ 100mm

                  ステンレスシクネスゲージ リーフ 100mm

                    すきまゲージB型

                    すきまゲージB型

                      トラスコ中山 シクネスゲージ

                      トラスコ中山 シクネスゲージ

                        一般品すきまゲージ 300M

                        一般品すきまゲージ 300M

                          すきまゲージリーフA型

                          すきまゲージリーフA型
                            メーカー シンワ測定 永井ゲージ製作所 ＫＴＣ（京都機械工具） 永井ゲージ製作所 ＫＴＣ（京都機械工具） 永井ゲージ製作所 永井ゲージ製作所 新潟精機（SK） 新潟精機（SK） 永井ゲージ製作所 トラスコ中山 永井ゲージ製作所 永井ゲージ製作所
                            通常価格 4,600円 640円～ 4,430円 2,423円～ 1,731円 6,154円～ 2,380円～ 3,291円～ 1,200円 9,357円～ 5,080円～ 16,646円 1,851円～
                            通常出荷日 1日目   7日目   1日目   在庫品1日目～   当日出荷可能 1日目   在庫品1日目～   当日出荷可能 7日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 1日目～   1日目   9日目   7日目～
                            リーフ厚さ(mm) 0.04 / 0.05 / 0.06 / 0.07 / 0.08 / 0.1 / 0.11 / 0.12 / 0.13 / 0.14 / 0.2 / 0.25 / 0.3 / 0.35 / 0.4 / 0.45 / 0.5 / 0.6 / 0.8 / 0.9 / 1 / 0.09 / 0.03 / 0.15 / 0.75 - 0.2 / 0.25 / 0.3 / 0.35 / 0.4 / 0.45 / 0.5 / 0.8 / 0.9 / 0.15 / 0.18 / 1.3 / 0.33 / 0.28 / 0.36 / 1.1 / 0.38 - 0.0381～0.381 - - 0.04 / 0.05 / 0.06 / 0.07 / 0.08 / 0.1 / 0.2 / 0.3 / 0.15 - - - 0.04～0.30 -
                            リーフ枚数 25 1 17 - 9 - 1 9 1 - - 9 1
                            リーフ材質 鋼 鋼 鋼 鋼 鋼 鋼 鋼 ステンレス ステンレス 鋼 鋼 鋼 鋼
                            重量(g) 140 - - - - - - - - - - - -
                            精度 ±0.005～±0.020 - - - - - - - - - - - -

                            シックネスゲージ（9枚タイプ・25枚タイプ）のレビュー

                            評価 4.6 平均満足度：4.6 6件のレビュー
                            1. 星５
                              67%
                            2. 星４
                              33%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            いままでのがサビサビびなってきたから
                            評価 5.0満足度：5.02021/09/02
                            現在使用しているモノがサビサビになってきたので、交換する為に購入。
                            ただ、今までのは某メーカー品の1万円以上のモノだったので、今回の値段で精度的にどうなのかが心配・・・

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            3Dプリンターの調整
                            評価 5.0満足度：5.02020/01/30
                            ノズルとベッドのクリアランス調整に使用。
                            正確な隙間の把握ができるので作業がしやすいです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            ワークの平行出しに
                            評価 4.0満足度：4.02019/12/03
                            ワークの平行が出ないときに使用しています。シックネスゲージはどこも変わりないように思えますが、逆に言えばどれも十分な品質の製品だということだと思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            25枚綴りを1セット購入しました。社外トライで使用用です。
                            評価 5.0満足度：5.02019/09/23
                            会社用には2セットありますが、社外に持ち出すようではないため、社外に持ち出すように1セット追加で購入しました。こちらも急遽必要となったため、ミスミさんで購入させて頂きましたが、注文後翌日には手元に届いたので、大変助かりました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            バランス調整
                            評価 4.0満足度：4.02018/10/14
                            精度、使い勝手、十分です実用上問題ありません購入してよかったです。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            6件全て見る

                            よくあるご質問（FAQ）

                            Q 保管方法は？
                            A
                            錆防止のため、工業用油を薄く塗布する事をお薦めします。
