製図用品 三角スケール

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

シンワ測定

シンワ測定

製図用品 三角スケール

  • 数量スライド割引
評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
1,316円 ～ 1,317円
税込価格
1,448円 ～ 1,449円

図面作成、寸法の読み取りに使用する三角スケール。【特長】・地積測量図や建物平面...

詳細情報を確認する

  • 材質：
    樹脂
  • 商品タイプ：
    測定器本体
  • サイズ：
    本体断面：16×16×16mm
  • 長さ(mm)：
    170
  • 材質詳細：
    ABS樹脂
  • 目盛(cm)：
    15
  • 質量(g)：
    13
  • 付属品：
    ビニールケース

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

図面作成、読み取りに便利な三角スケール

図面作成に便利

図面作成に便利

図面読み取りに便利

図面読み取りに便利

30cmにはプラスチックケースが付属

30cmにはプラスチックケースが付属

製品仕様

材質ABS樹脂
長さの許容差目盛線間の長さの許容差
任意の長さ許容差
0を超え6mm以下±0.05mm
6mmを超え50mm以下±0.09mm
50mmを超え120mm以下±0.18mm
120mmを超え250mm以下±0.22mm
250mmを超え315mm以下±0.25mm

土地家屋調査士用 JIS

  • 地積測量図や建物平面図など、登記手続きに必要な図面作成、読み取りに便利。
  • 図面作成、読み取りに便利。
 A-15A-30
縮尺度1/100・1/200・1/250
1/300・1/500・1/600

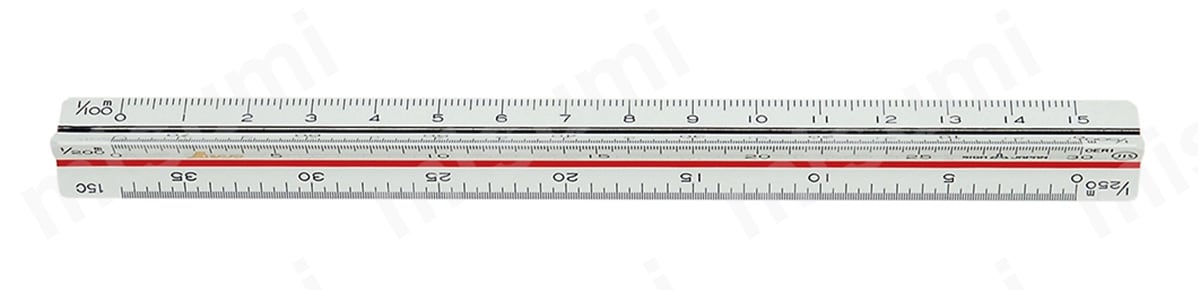

74969/三角スケール A-15 15cm 土地家屋調査士用 JIS

  • 本体サイズ 170x（16x16x16）mm
  • 製品質量 13g
74969/三角スケール A-15 15cm 土地家屋調査士用 JIS

74969/三角スケール A-15 15cm 土地家屋調査士用 JIS

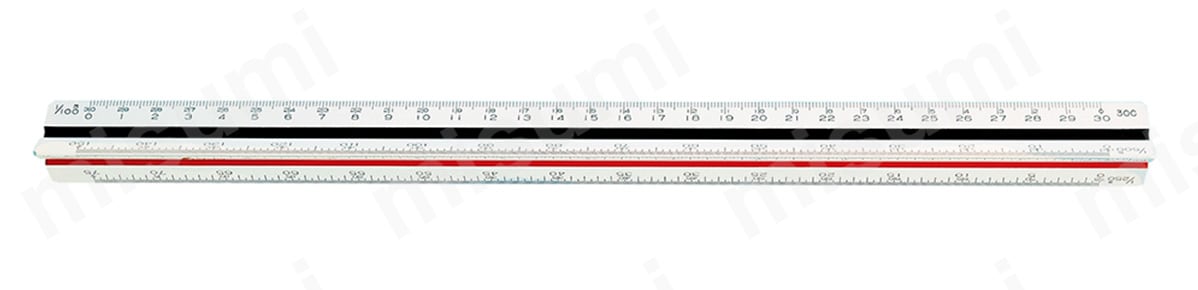

74950/三角スケール A-30 30cm 土地家屋調査士用 JIS

  • 本体サイズ 326x（25x25x25）mm
  • 製品質量 58g
  • プラスチックケース付
74950/三角スケール A-30 30cm 土地家屋調査士用 JIS

74950/三角スケール A-30 30cm 土地家屋調査士用 JIS

建築士用三角スケール

  • 建築設計に最も必要とされる目盛が揃った三角スケール。
  • 図面作成、読み取りに便利。

建築設計に最も必要とされる図面・縮尺度

都市計画図・面積算定図
1/250
配置図・平面図・立面図など
1/100・1/200・1/300
矩形図・詳細図など
1/20・1/30・(1/300を兼用)・1/50
 B-15B-30
縮尺度1/20・1/50・1/100
1/200・1/250・1/300

74961/三角スケール B-15 15cm 建築士用

  • 本体サイズ 170x（16x16x16）mm
  • 製品質量 13g
74961/三角スケール B-15 15cm 建築士用

74961/三角スケール B-15 15cm 建築士用

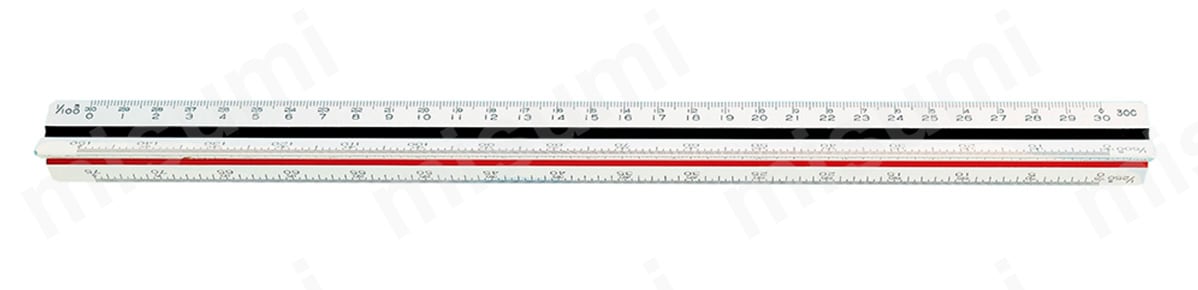

74962/三角スケール B-30 30cm 建築士用

  • 本体サイズ 326x（25x25x25）mm
  • 製品質量 58g
  • プラスチックケース付
74962/三角スケール B-30 30cm 建築士用

74962/三角スケール B-30 30cm 建築士用

縮小コピー用三角スケール

  • 縮小コピー図面を原紙サイズで読み取り可能。
  • 図面作成、読み取りに便利。

縮尺度

縮尺度の例

縮尺度の例

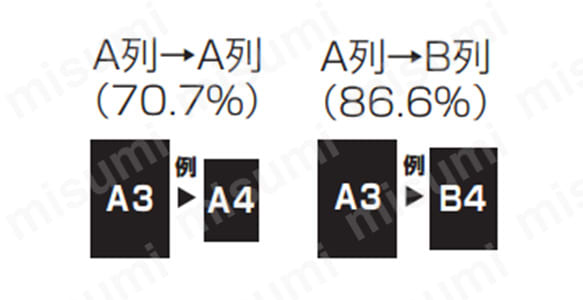

A列とはA4判、A３判、A2判など。B列とはB5判、B4判などの用紙のサイズ

 C-15C-30
縮尺度A列→A列 1/50・1/100・1/200
A列→B列 1/50・1/100・1/200

70802/三角スケール C-15 15cm 縮小コピー用

  • 本体サイズ 170x（16x16x16）mm
  • 製品質量 13g
70802/三角スケール C-15 15cm 縮小コピー用

70802/三角スケール C-15 15cm 縮小コピー用

70803/三角スケール C-30 30cm 縮小コピー用

  • 本体サイズ 326x（25x25x25）mm
  • 製品質量 58g
  • プラスチックケース付
70803/三角スケール C-30 30cm 縮小コピー用

70803/三角スケール C-30 30cm 縮小コピー用


商品情報を表示

絞り込み条件：2 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
縮尺度
トラスココード
特長
用途
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/50･1/100･1/200：A列→A列（70.7%）・A列→B列（86.6%）
408-3679
縮小コピー図面を原紙サイズで読み取れます。
縮小コピー用

1個

1,317円( 1,449円 )

1日目

1/100･1/200･1/250･1/300･1/500･1/600
-
地積測量図や建物平面図など、登記手続きに必要な図面作成、読み取りに便利です。
土地家屋調査士用

1個

1,316円( 1,448円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

図面作成、寸法の読み取りに使用する三角スケール。
【特長】
・地積測量図や建物平面図など、登記手続きに必要な図面作成、読み取りに便利（A-15）
・縮小コピー図面を原稿サイズで読み取り可能。（C-15）
【用途】
・図面の作成・読み取りに

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

製図用品 三角スケール

製図用品 三角スケール

    アルミカッター定規 カットレール

    アルミカッター定規 カットレール

      アルミカッター定規 カット師PROTECT

      アルミカッター定規 カット師PROTECT

        ファイバー折尺 測定範囲 1000mm～2000mm

        ファイバー折尺 測定範囲 1000mm～2000mm

          アルミカッター定規 カット師EX（取手付）

          アルミカッター定規 カット師EX（取手付）

            アルミカッター定規 カット師 取手付

            アルミカッター定規 カット師 取手付

              アルミカッター定規 カット師

              アルミカッター定規 カット師

                アルミカッター定規 カット師EX

                アルミカッター定規 カット師EX

                  3倍尺 のび助 両方向式 併用目盛

                  3倍尺 のび助 両方向式 併用目盛

                    マシンスケール

                    マシンスケール

                      マグネチックスケール シルバー

                      マグネチックスケール シルバー

                        シルバースケール 快段目盛

                        シルバースケール 快段目盛

                          シルバースケール快段目盛

                          シルバースケール快段目盛
                            メーカー シンワ測定 シンワ測定 シンワ測定 シンワ測定 シンワ測定 シンワ測定 シンワ測定 シンワ測定 シンワ測定 シンワ測定 シンワ測定 新潟精機（SK） 新潟精機（SK）
                            通常価格 1,316円～ 12,630円～ 6,490円～ 1,511円～ 7,870円～ 6,610円～ 5,550円～ 5,020円～ 9,970円～ 4,320円～ 7,190円 900円～ 600円～
                            通常出荷日 1日目   1日目   1日目   在庫品1日目～   当日出荷可能 1日目   1日目～   1日目～   1日目   3日目～   1日目～   1日目   5日目   3日目～
                            材質 樹脂 アルミ アルミ 樹脂 アルミ アルミ アルミ アルミ アルミ ステンレス ステンレス ステンレス ステンレス
                            商品タイプ 測定器本体 - - 測定器本体 - - - - - 測定器本体 - 測定器本体 測定器本体
                            サイズ 本体断面：16×16×16mm - - - - - - - - - - - -
                            長さ(mm) 170 - - - - - - - - - 1050 - -
                            材質詳細 ABS樹脂 本体：アルミ、細板：ステンレス、スベリ止め：ゴム 本体：アルミ、細板：ステンレス、保護キャップ：ポリアセタール樹脂、スベリ止め：ゴム ナイロン樹脂(グラスファイバー入) 本体：アルミ、細板：ステンレス/取手：ＡＢＳ樹脂、エラストマー樹脂/スベリ止め：ゴム 本体：アルミ、細板：ステンレス/取手：ＡＢＳ樹脂、エラストマー樹脂/スベリ止め：ゴム 本体：アルミ、細板：ステンレス 本体：アルミ、細板：ステンレス 本体：アルミ/テープ：スチール/ストッパーネジ：ポリカーボネート樹脂 SUS420J2 - - -
