ユニオンブランチティ 30シリーズ フロウエル ジョイント

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

サンプラテック

サンプラテック

ユニオンブランチティ 30シリーズ フロウエル ジョイント

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,739円 ～ 6,953円
税込価格
5,213円 ～ 7,648円

高耐薬品性のオールフッ素樹脂継手です。【特長】・テーパー収縮シール方式で、締付...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定3件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

製品仕様

ユニオンブランチティ 30シリーズ フロウエル ジョイント:関連画像

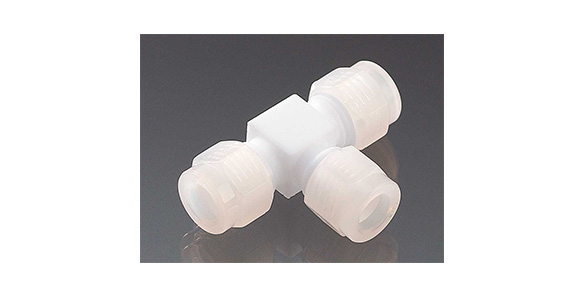

ユニオンブランチティ＜30シリーズ＞の外観

ユニオンブランチティ 30シリーズ フロウエル ジョイント:関連画像

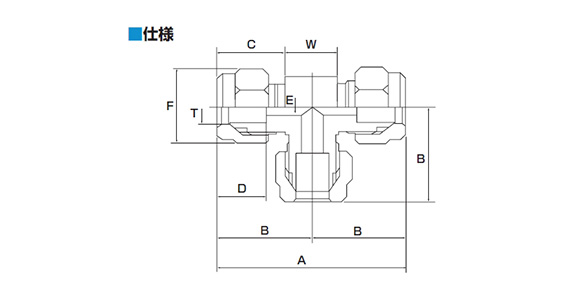

ユニオンブランチティ＜30シリーズ＞の外形図



（単位：mm）



商品IDABCDEFT適用チューブ外径（inch）T適用チューブ外径（mm）W呼称
SAN14647241295281/83630-3UT C
SAN14649381914104121/461030-6UT C
SAN14650502518126175/1681430-8UT C

ジョイント30シリーズの特長

  • 耐薬品性が優れている：ボディ・ナットともふっ素樹脂製なので、耐薬品性に優れており、安心して使用可能。
  • inchとmmが共用：30シリーズはmm近似のinchと共用（例：6mmと1/4inch）することができるので、選択が簡単で経済的。
  • セッティングが簡単：特殊工具を一切使用しない。スパナでナットを規定回数締め付けるだけなので、簡単で均一。
  • シンプルなデザイン：ボディとナットの2点だけで構成。
  • コンパクト：シンプルな設計なので、小型でスペースをとらない。
  • 品質管理・洗浄：30シリーズは全数検査し、超音波洗浄後包装し出荷する。

製品仕様

  • シール方法：テーパー収縮シール方式
  • 最高使用温度：100℃（※φ19（直径19mm）使用時は80℃）
  • 材質（ボディ）：圧縮及び押し出し成形によるふっ素樹脂（PTFE）より精密NCにて製作
  • 材質（ナット）：ECTFEふっ素樹脂の射出一体成型品
  • 適用チューブ：PFA・PTFEふっ素樹脂チューブ

使用温度時の最高使用圧力の求め方：下記温度対圧力曲線より係数を求め、下表の最高使用圧力値に乗じてください。

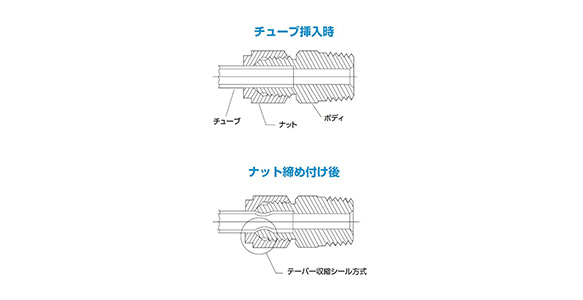

テーパー収縮シール方式

ユニオンブランチティ 30シリーズ フロウエル ジョイント:関連画像

テーパー収縮シール方式

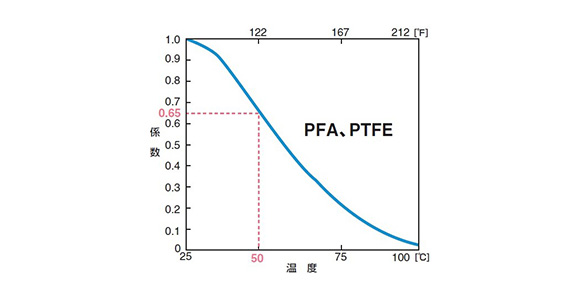

温度対圧力曲線

ユニオンブランチティ 30シリーズ フロウエル ジョイント:関連画像

温度対圧力曲線

適用チューブサイズ及び最高使用圧力

呼び径
（外径）		適用チューブサイズチューブ材質
ミリサイズインチサイズPFA、PTFE
MPakgf/cm2psi
31～31/80.99.2130.5
661/40.88.2116.0
885/160.88.2116.0
商品情報を表示

絞り込み条件：2 項目の仕様が未選択です

すべて解除

型番リスト

表示件数:
  1. 1
型番
使用圧力(MPa)
適用チューブ外径(mm)
呼称
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

14647

0.9
3
30-3UT C

1個

5,212円( 5,733円 )

-

  • 注文停止中

14649

0.8
6
30-6UT C

1個

4,739円( 5,213円 )

-

  • 注文停止中

14650

0.8
8
30-8UT C

1個

6,953円( 7,648円 )

-

  1. 1

Loading...

詳細情報

基本情報

高耐薬品性のオールフッ素樹脂継手です。
【特長】
・テーパー収縮シール方式で、締付けに特殊工具が不要です。
・コンパクトでコストメリットも抜群です。
・適用チューブはmm、inchどちらのサイズでもご使用いただけます。
【用途】
・高耐薬品性が求められる継手

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ユニオンブランチティ 30シリーズ フロウエル ジョイント

ユニオンブランチティ 30シリーズ フロウエル ジョイント

    PTFEベローズジョイント

    PTFEベローズジョイント

      スクリュージョイント

      スクリュージョイント

        ヘルールエルボ EL-FSシリーズ

        ヘルールエルボ EL-FSシリーズ

          ミニヘルールエルボ EL-FS3シリーズ

          ミニヘルールエルボ EL-FS3シリーズ

            ヘルール45°エルボ EQ-FSシリーズ

            ヘルール45°エルボ EQ-FSシリーズ

              ふっ素樹脂（PTFE） 接続ジョイントT型

              ふっ素樹脂（PTFE） 接続ジョイントT型

                ふっ素樹脂PFA継手ニードルバルブ水平式　JHAWシリーズ

                ふっ素樹脂PFA継手ニードルバルブ水平式　JHAWシリーズ

                  JIS VF/VGビューポート(コバール)

                  JIS VF/VGビューポート(コバール)

                    チューブコネクターL型 VPL306

                    チューブコネクターL型 VPL306

                      フレヤード・ユニオン 8/10mm PP

                      フレヤード・ユニオン 8/10mm PP

                        メスルアーフィッティング VRF106

                        メスルアーフィッティング VRF106
                          メーカー サンプラテック サンプラテック アズワン アズワン アズワン アズワン フロンケミカル アズワン 三商 東京硝子器械 東京硝子器械 東京硝子器械
                          通常価格 4,739円～ 19,207円 4,655円～ 8,620円～ 15,814円～ 9,450円～ 6,323円～ 25,600円 117,500円～ 2,245円 3,940円～ 1,123円
                          通常出荷日 9日目   9日目   1日目   8日目～   10日目～   8日目～   1日目   12日目～   19日目   6日目   6日目～   6日目
                          商品タイプ チューブ継手 その他 チューブ継手 その他 その他 その他 チューブ継手 チューブ継手 その他 チューブ継手 その他 チューブ継手
                          最高使用温度(℃) 100 - - - - - - - - - - -
