NTツール

R 型止めガネ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 226円～ 538円

税込価格: 249円～ 592円

【特長】・T型止めネジの代りに切欠き型差込みブシュ(D・E・F 型)の回転防止...

付属品：

六角穴付きボルト

未確定3件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

型番リスト

表示件数:

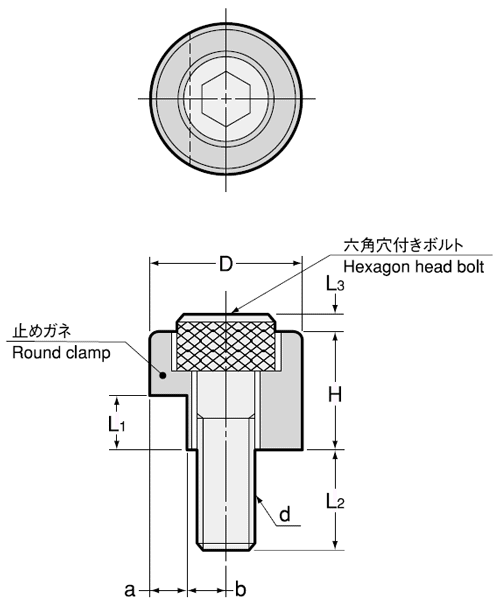

型番	L1(mm)	L2(mm)	L3(mm)	Ｄ(mm)	H(mm)	a(mm)	b(mm)	d(mm)	締付ボルト	六角レンチ寸法(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

R-5	4	9	3	12.3±0.05	8	3	3.15	5×0.8	M5×15	4	1個	226円( 249円 )	3日目
R-6	5.5	8	2	15.5±0.05	12	4	3.75	6×1.0	M6×16	5	1個	471円( 518円 )	3日目
R-8	6.5	10.5	2.5	19.5±0.05	15	5	4.75	8×1.25	M8×20	6	1個	538円( 592円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・T型止めネジの代りに切欠き型差込みブシュ(D・E・F 型)の回転防止用としてそのまま使用できます。
【用途】
・切欠き型差込みブシュへ著しい回転荷重が働く時。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
