不二越

GSX 多刃ラジアス 2.5D Ti・SUS用 GSXVL6T-R-2.5D

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 4.0平均満足度4.0 この商品のレビューをみる（2件）

通常価格(税別): 10,437円～ 48,556円

税込価格: 11,481円～ 53,412円

【特長】・不等分割、不等リードの採用で高速・高品位加工が可能です。・SUS・耐...

詳細情報を確認する

加工用途（加工形状）：

側面
工具材質：

超硬
被削材：

ステンレス鋼 / チタン
ねじれ角：

不等リード・不等分割
コーティング：

鋼用
刃数(枚)：

6
R精度(μm)：

-10～+20
シャンク径公差：

h6

(i)ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

型番

未確定20件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

不等分割・不等リードにより、びびり振動を抑制して、高品位加工を実現
GSXIIコートで耐熱性、耐摩耗性、耐凝着性を向上
炭素鋼、合金鋼などに最適な鋼用と、チタン合金やステンレスなどの難削材に最適なTi・SUS用に、溝・ポケット加工用のスロット、粗加工用のラフィング、高硬度鋼加工用のハードがシリーズに加わり、ラインナップがさらに充実。

［Ti・SUS・耐熱合金加工用］

型番	刃長	刃先	刃数
GSXVL6T-R-2.5D	2.5D 多刃	ラジアス	6枚刃

性能・試験情報

不等分割・不等リード

不等分割

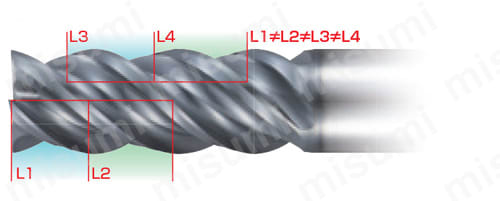

不等リード

【びびり振動を抑制】

GSX MILL VL 多刃ラジアス 2.5D Ti・SUS用 GSXVL6T-R-2.5D 【追加工対応品】性能・試験情報2

振動比較

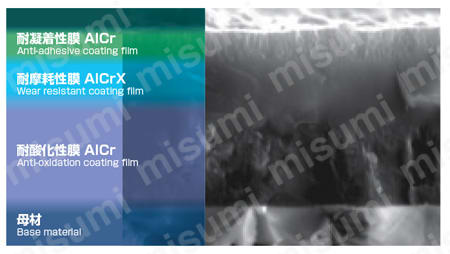

GSXII コート

■高い耐酸化性と放熱特性により、優れた耐熱性を実現
■新たな積層構造により高硬度
■膜の結晶構造最適化により摩耗性、耐凝着性の向上

GSX MILL VL 多刃ラジアス 2.5D Ti・SUS用 GSXVL6T-R-2.5D 【追加工対応品】性能・試験情報3

GSXIIコート

【圧倒的に他社を凌ぐ耐熱性能】

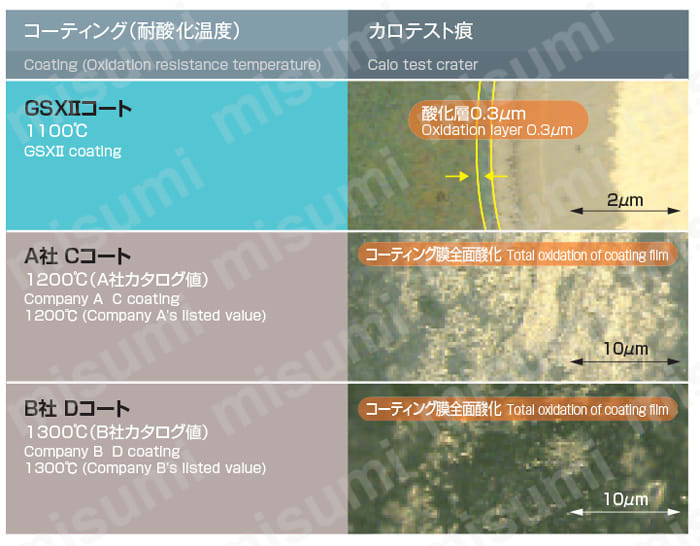

耐酸化性評価（大気中1,100℃で1時間保持後のカロテスト痕）

GSX MILL VL 多刃ラジアス 2.5D Ti・SUS用 GSXVL6T-R-2.5D 【追加工対応品】性能・試験情報4

NACHI基準の耐酸化テストでは、GSXIIコートの酸化層は表面から0.3μmに対し、他社コート品は、コーティング層の全面酸化。

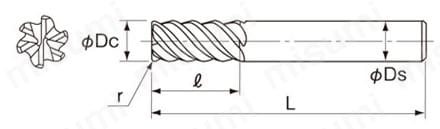

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

GSX MILL VL 多刃ラジアス 2.5D Ti・SUS用 GSXVL6T-R-2.5D 【追加工対応品】推奨切削条件表2

切削条件時の注意

1）安定した加工を行うためには、剛性のある精度の高い機械・ホルダーをご使用ください。
2）ドライ加工の場合はエアブローを使用してください。
3）ステンレス鋼、耐熱合金、チタン合金を加工する場合はウェットで加工してください。
4）びびりが発生する場合は、上表の回転数と送り速度を同じ割合で下げるか、切り込み量を下げてご使用ください

適用被削材

一般構造用鋼	炭素鋼	合金鋼	プレハードン鋼	調質鋼ダイス鋼	高硬度鋼			ステンレス鋼	Ti合金耐熱合金	鋳鉄	アルミニウム合金	銅合金	グラファイト
SS400	S45C S55C	SCM SCR	NAK	30～ 45HRC	45～ 55HRC	55～ 60HRC	60～ 66HRC	SUS304 SUS316	-	FCD FC	Al AC ADC	Cu	-
-	-	-	-	-	-	-	-	◎	◎	-	-	-	-

◎：最適 ○：適用 -：推奨しません

選定サポート情報

-	型番	刃長	刃先	刃数
炭素鋼・合金鋼・中硬度鋼加工用	GSXVL4-2.5D	2.5D	スクエア	4枚刃
	GSXVL4-4D	4D
	GSXVLLS4-1.5D	1.5D ロングシャンク
	GSXVL6-2.5D	2.5D 多刃		6枚刃
	GSXVL4-R-2.5D	2.5D	ラジアス	4枚刃
	GSXVL4-R-4D	4D
	GSXVLLS4-R-1.5D	1.5D ロングシャンク
	GSXVL6-R-2.5D	2.5D 多刃		6枚刃
Ti・SUS・耐熱合金加工用	GSXVL4T-2.5D	2.5D	スクエア	4枚刃
	GSXVL4T-4D	4D
	GSXVLLS4T-1.5D	1.5D ロングシャンク
	GSXVL6T-2.5D	2.5D 多刃		6枚刃
	GSXVL4T-R-2.5D	2.5D	ラジアス	4枚刃
	GSXVL4T-R-4D	4D
	GSXVLLS4T-R-1.5D	1.5D ロングシャンク
	GSXVL6T-R-2.5D	2.5D 多刃		6枚刃
溝・ポケット加工用	GSXVLSLT3-2.5D	2.5D スロット	スクエア	3枚刃
粗加工用	GSXVLRE4-2.5D	2.5D ラフィング	スクエア	4枚刃
高硬度鋼加工用	GSXVLH6-2.5D	2.5D ハード	スクエア	6枚刃

型番リスト

表示件数:

型番	標準/追加工区分	刃径(mm)	刃長(mm)	コーナ・ボール半径(mm)	シャンク径(mm)	全長(mm)	ねじれ角詳細	刃径公差	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GSXVL6060T-R03-2.5D	メーカー標準品	6	15	0.3	6	50	44/46°	-0.02～0	1個	10,437円( 11,481円 )	1日目
GSXVL6060T-R05-2.5D	メーカー標準品	6	15	0.5	6	50	44/46°	-0.02～0	1個	10,438円( 11,482円 )	1日目
GSXVL6060T-R10-2.5D	メーカー標準品	6	15	1	6	50	44/46°	-0.02～0	1個	10,438円( 11,482円 )	1日目
GSXVL6080T-R03-2.5D	メーカー標準品	8	20	0.3	8	60	44/46°	-0.02～0	1個	12,275円( 13,503円 )	1日目
GSXVL6080T-R05-2.5D	メーカー標準品	8	20	0.5	8	60	44/46°	-0.02～0	1個	12,275円( 13,503円 )	1日目
GSXVL6080T-R10-2.5D	メーカー標準品	8	20	1	8	60	44/46°	-0.02～0	1個	12,275円( 13,503円 )	1日目
GSXVL6100T-R03-2.5D	メーカー標準品	10	25	0.3	10	70	44/46°	-0.02～0	1個	16,148円( 17,763円 )	1日目
GSXVL6100T-R05-2.5D	メーカー標準品	10	25	0.5	10	70	44/46°	-0.02～0	1個	16,148円( 17,763円 )	1日目
GSXVL6100T-R10-2.5D	メーカー標準品	10	25	1	10	70	44/46°	-0.02～0	1個	16,148円( 17,763円 )	1日目
GSXVL6100T-R20-2.5D	メーカー標準品	10	25	2	10	70	44/46°	-0.02～0	1個	16,148円( 17,763円 )	1日目
GSXVL6120T-R05-2.5D	メーカー標準品	12	30	0.5	12	75	44/46°	-0.02～0	1個	19,102円( 21,012円 )	1日目
GSXVL6120T-R10-2.5D	メーカー標準品	12	30	1	12	75	44/46°	-0.02～0	1個	19,102円( 21,012円 )	1日目
GSXVL6120T-R20-2.5D	メーカー標準品	12	30	2	12	75	44/46°	-0.02～0	1個	19,102円( 21,012円 )	1日目
GSXVL6120T-R30-2.5D	メーカー標準品	12	30	3	12	75	44/46°	-0.02～0	1個	19,102円( 21,012円 )	1日目
GSXVL6160T-R10-2.5D	メーカー標準品	16	40	1	16	90	44/46°	-0.03～0	1個	33,086円( 36,395円 )	1日目
GSXVL6160T-R20-2.5D	メーカー標準品	16	40	2	16	90	44/46°	-0.03～0	1個	33,086円( 36,395円 )	1日目
GSXVL6160T-R30-2.5D	メーカー標準品	16	40	3	16	90	44/46°	-0.03～0	1個	33,086円( 36,395円 )	1日目
GSXVL6200T-R10-2.5D	メーカー標準品	20	50	1	20	100	44/46°	-0.03～0	1個	48,556円( 53,412円 )	1日目
GSXVL6200T-R20-2.5D	メーカー標準品	20	50	2	20	100	44/46°	-0.03～0	1個	48,556円( 53,412円 )	1日目
GSXVL6200T-R30-2.5D	メーカー標準品	20	50	3	20	100	44/46°	-0.03～0	1個	48,556円( 53,412円 )	1日目

詳細情報

基本情報

基本情報

【特長】・不等分割、不等リードの採用で高速・高品位加工が可能です。・SUS・耐熱合金用です。

(i)ご注意

〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 GSX 多刃ラジアス 2.5D Ti・SUS用 GSXVL6T-R-2.5D	GSX ラジアス2.5D GSXVL4T-R-2.5D	GSX MILL VL 多刃ラジアス 2.5D GSXVL6-R-2.5D	GSX ロングシャンクラジアス 1.5D Ti・SUS用 GSXVLLS4T-R-1.5D	GSX MILL VL ロングシャンクラジアス 1.5D GSXVLLS4-R-1.5D	GSX MILL 4枚刃ラジアスエンドミル GSX 40000-R-2D型	XCPシリーズ超硬多機能ラジアスエンドミル　調質鋼・高硬度加工用　4枚刃/刃長2.5Dタイプ	TSCシリーズ超硬ラジアスエンドミル 2枚刃/刃長1.5D（スタブ）タイプ	XCPシリーズ超硬ラジアスエンドミル　調質鋼・高硬度加工用　4枚刃/刃長2.5Dタイプ	DLC ミルラジアス 2DLCM-R	XCPシリーズ超硬ラジアスエンドミル調質鋼・高硬度鋼加工用/3刃/45°ネジレ/刃長2.5D	エポックSUSマルチレギュラー・ラジアス EPSM4□□□-R□.□-PN	NSR-2 ラジアスエンドミル
メーカー	不二越	不二越	不二越	不二越	不二越	住友電工ハードメタル	ミスミ	ミスミ	ミスミ	不二越	ミスミ	MOLDINO(モルディノ・旧三菱日立ツール)	日進工具
通常価格	10,437円～	8,600円～	10,438円～	8,731円～	8,731円～	6,612円～	-	-	-	6,710円～	-	7,148円～	5,800円～
通常出荷日	1日目	1日目	1日目	1日目	1日目	1日目～	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	1日目～
加工用途（加工形状）	側面	平面 / 側面 / 曲面	側面	平面 / 側面 / 曲面 / 溝	平面 / 側面 / 溝	平面 / 側面 / 曲面 / 溝 / 傾斜切り込み	-	-	-	平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	-	平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 彫込み / R溝	平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り）
工具材質	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬	超硬
被削材	ステンレス鋼 / チタン	ステンレス鋼 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 鋳鉄	ステンレス鋼 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂
ねじれ角	不等リード・不等分割	強ネジレ(45～60°)	不等リード・不等分割	不等リード・不等分割	不等リード・不等分割	標準ネジレ(30～44°)	強ネジレ(45～60°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	強ネジレ(45～60°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用	非鉄用（DLC）	鋼用	鋼用	ノンコート
