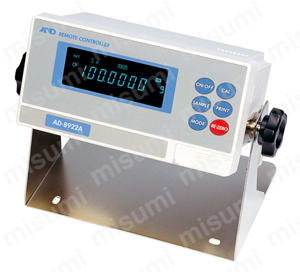

外部コントローラ AD-8922A

外部コントローラ AD-8922A

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
20,624円 ～ 34,898円
税込価格
22,686円 ～ 38,388円

離れた場所から、天びんや台はかりの操作や表示値読取が可能な外部コントローラ。【...

詳細情報を確認する

(i)ご注意

  • AD-8922A-01はBCD出力用のオプション品です

型番

未確定2件の候補があります。

Loading...

表示件数:
  1. 1
型番
種類
プリンター接続機能
オプション内容
適用機種・シリーズ
仕様詳細
JANコード
付属品
特長
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

AD-8922A

本体
有り(ケーブル等に加え、別売オプションが必要な場合があり)
-
-
-
4981046604192
接続ケーブル標準装備（RS-232C接続用、約2m）
表示ON/OFF、校正、データ出力、最小表示切替、単位切替、リゼロの各操作可能。
10

1個

34,898円( 38,388円 )

-

オプション
-
BCD出力
外部コントローラ AD-8922A
AD-8922A-01を使用する場合は、計量器との接続コネクタの形状が標準品とは異なります。AD-4212Cと接続し、かつ、AD-8922A-01を使用する場合は、接続ケーブルAX-KO3705-500（5m）付をご注文時に指定して下さい。
-
-
-
-

1個

20,624円( 22,686円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

離れた場所から、天びんや台はかりの操作や表示値読取が可能な外部コントローラ。
【特長】
・表示ON／OFF、校正、データ出力、最小表示切替、単位切替、リゼロの各操作可能。
・スタンドを外して本体をパネルマウントすることができる。
【用途】
・A&Dのはかりと接続し、外部で重量表示を行う。

(i)ご注意

  • AD-8922A-01はBCD出力用のオプション品です
■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

商品仕様

製品特長・仕様

製品の基本仕様・特長

  • AD-8922Aは、A&D製計量機器（電子天びん・台秤）とRS-232Cで接続して使用します
  • 計量機器より送信された計量データを表示することができます
  • AD-8922Aのキーにより、計量機器の遠隔操作が可能です（※接続する計量機器によって操作できる範囲が異なります）
  • AD-8922Aで受信した計量データは、RS-232Cを利用し、パソコンやプリンタなどに接続し出力することができます。

仕様

  • 電源：ACアダプタ［AX-TB248：AC100V（+10%、-15%）50Hz/60Hz］
  • 消費電力：約15VA（ACアダプタ含む、AD-8922A本体・約1.5VA）
  • 信号形式：RS-232C
  • ボーレート：600，1,200，2,400，4,800，9,600，19,200bps
  • 表示書換：約10回/秒（2400bps以上の時）
  • 通信コネクタ：D-sub 9ピン〔オス〕（計量機器との接続用）、Din 8ピン〔メス〕（外部機器との接続用）
  • 外形寸法：238（W）×132（D）×170（H）mm
  • 自重：約1.0㎏
  • 標準付属品：ACアダプタ、RS-232Cケーブル（約2m・2本）

特長

  • RS-232C標準装備。
  • 接続ケーブル標準装備（RS-232C接続用、約2m）。

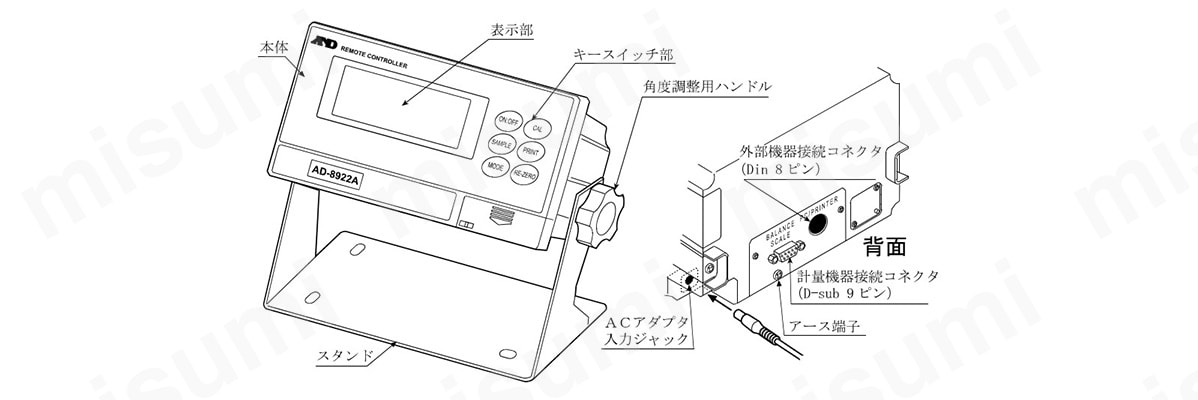

各部名称

各部名称

付属品

付属品

※ 通信ケーブルは、注文時の指定により,以下のケーブルが付属している場合がある。
・Din7ピン－D-sub9ピン（AX-KO1786-200）
指定のない場合は、
・D-sub25ピン－D-sub9ピン（AX-KO1710-200）
・D-sub9ピン－D-sub9ピン（AX-KO2466-200）
の2本が付属。
AD-4212Cとの接続時は、AD-4212C付属のケーブル使用する。
そのため、AD-8922Aに付属しているケーブルは使用しない。

特許・証明書情報

  • RoHS10物質：非対応
  • 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
  • 電池：内蔵・同梱してません。

外形図

外部コントローラ AD-8922A 外形図

型番：AD-8922A-01の外観図

外部コントローラ AD-8922A 外形図

選定サポート情報

バリエーション

型番AD-8922A
画像外部コントローラ AD-8922A：AD-8922A（AD8922A_4981046604192）
JAN code4981046604192

オプション

品名型名JANコード
BCD出力 （注1）（注2）AD-8922A-014981046610957
コンパレータ出力AD-8922A-044981046610964
カレントループ入力AD-8922A-054981046610971
アナログ出力AD-8922A-064981046610988
ACアダプタ（標準付属品）AX-TB2484981046609241

標準付属のケーブルよりも長いケーブルが必要な場合

品名型名JANコード
天びん側がD-Sub9Pタイプ5mケーブルAX-KO2466-5004981046612333
10mケーブルAX-KO2466-10004981046612340
天びん側がD-Sub25Pタイプ5mケーブルAX-KO1710-5004981046612302
10mケーブルAX-KO1710-10004981046612319
天びん側がDINタイプ5mケーブルAX-KO1786-5004981046612623
10mケーブルAX-KO1786-10004981046612616

（注1）AD-8922A-01を使用する場合は、計量器との接続コネクタの形状が標準品とは異なります。
（注2）AD-4212Cと接続し、かつ、AD-8922A-01を使用する場合は、接続ケーブルAX-KO3705-500（5m）付をご注文時に指定して下さい。

注意・禁止事項

（1）機器によっては、設定項目がない場合があります（設定が固定の場合）
（2）具体的な設定方法は、計量機器の取扱説明書を参照してください。
（3）パソコン、プリンタなどの外部機器と接続する場合、使用方法に合わせ出力モード“out”や、受信タイムアウト“Hold”および計量機器のデータ出力モードを設定してください。

よくあるご質問（FAQ）

『Error10』と表示：

  • AD-8922Aと計量機器の通信設定が合っていません。ボーレート、パリティの設定を確認してください。

『Error11』と表示：

  • 計量機器のデータ出力フォーマットが違います。AD標準フォーマットにしてください。

『-----』と表示：

  • 計量機器がストリームモードになっていること、 通信設定（ボーレート、パリティ、ターミネータ）が合っていること、通信ケーブルがあっていることをご確認下さい。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

外部コントローラ AD-8922A

外部コントローラ AD-8922A

    外部表示器付き 防塵・防水クレーンスケール FJ-BTシリーズ

    外部表示器付き 防塵・防水クレーンスケール FJ-BTシリーズ

      外部表示器付き 防塵・防水クレーンスケール FJ-BTシリーズ 一般校正書類付

      外部表示器付き 防塵・防水クレーンスケール FJ-BTシリーズ 一般校正書類付

        検定付き 分銅内蔵型電子天びん GX-A-Kシリーズ（A&D Apollo）

        検定付き 分銅内蔵型電子天びん GX-A-Kシリーズ（A&D Apollo）

          生産ライン組込み用 高精度計量センサー AD-4212A

          生産ライン組込み用 高精度計量センサー AD-4212A

            ベーシック汎用電子天びん GF-Aシリーズ

            ベーシック汎用電子天びん GF-Aシリーズ

              A&D ウェイトチェッカ AD-4942シリーズ（重量選別機）

              A&D ウェイトチェッカ AD-4942シリーズ（重量選別機）

                校正用分銅内蔵型汎用天びん GX-Aシリーズ

                校正用分銅内蔵型汎用天びん GX-Aシリーズ

                  A&D ウェイトチェッカ AD-4943Bシリーズ（重量選別機）

                  A&D ウェイトチェッカ AD-4943Bシリーズ（重量選別機）

                    デジタル身長計 AD-6400

                    デジタル身長計 AD-6400

                      3.0kg（1g）デジタルスケールEA715A-5B

                      3.0kg（1g）デジタルスケールEA715A-5B

                        200g（0.1g）コンパクトスケールEA715A-51

                        200g（0.1g）コンパクトスケールEA715A-51
                          メーカー エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エスコ エスコ
                          通常価格 20,624円～ 200,134円～ 237,171円～ 70,113円～ 332,500円～ 64,216円～ 446,500円～ 75,683円～ 788,500円 58,359円 6,000円 4,650円
                          通常出荷日 5日目～   6日目   16日目   6日目   6日目   5日目～   19日目   在庫品1日目～   当日出荷可能 19日目   2日目   1日目   1日目
                          主要用途 はかり はかり はかり はかり はかり はかり はかり はかり はかり - はかり はかり
                          パソコン接続機能 有り 無し(接続不可) 無し(接続不可) 有り 有り 有り 有り 有り 有り - 無し(接続不可) 無し(接続不可)

                          外部コントローラ AD-8922Aのレビュー

                          この商品のレビューはありません レビューを書く

                          よくあるご質問（FAQ）

                          Q 他社のはかりにも接続可能でしょうか？
                          A
                          動作確認が取れているのはRS232CのI/Fを持つA&Dのはかりのみです。
                          また接続する計量器の機種及び接続方法によって、標準付属品の接続ケーブルの仕様が異なる場合がございます。
                          Q PCにはどのように接続すればよいでしょうか。
                          A
                          ・接続方法は、計量器(はかり等)側がRS-232C・PC側がRS-232C。必要なオプションは、AX-KO1786-200。
