ライン精機

CT1シリーズ長さ計測用発信器

Name: CT1シリーズ 長さ計測用発信器
Brand: ライン精機
SKU: 223011989511
Rating: 5 (1 reviews)

SALE 2025/03/31まで
数量スライド割引

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 21,714円～ 60,328円特別価格

税込価格: 23,885円～ 66,361円特別価格

【特長】・電子カウンタ、電磁カウンタ、シーケンサと組合せて簡便に布や紙、フィル...

詳細情報を確認する

商品タイプ：

その他

(i)ご注意

画像は代表画像になります。

型番

未確定8件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

My部品表保存
比較

数量：
価格を確認

製品特長・仕様

製品の基本仕様・特長

プーリーはメーター用、糸用があります。

型式	内蔵センサ	発信単位	計数速度	質量	トルク	組み合わせ適合カウンタ	出力	電源電圧	消費電流	出力インビーダンス	最大負荷電流
CT1-3：1	マイクロスイッチ	1m	240m/分	700g	0.015N・m （153gf-cm）	電子・電磁カウンタ	1出力	マイクロスイッチ接点出力、最大開閉容量 AC250V 5A、DC125V 0.5A（抵抗負荷）
CT1-3：10	マイクロスイッチ	10cm	24m/分	710g		電子・電磁カウンタ		マイクロスイッチ接点出力、最大開閉容量 AC250V 5A、DC125V 0.5A（抵抗負荷）
CT1-3：1A	フォトセンサ無接点 1出力	1m	700m/分	730g		電子カウンタ		DC5-24V ±10%	35mA	3.9KΩ	100mA
CT1-3：10A		10cm	500m/分	730g
CT1-3：100A		1cm	250m/分	740g
CT1-3：1000A		1mm	100m/分	790g				DC5-12V ±10%	20mA	2KΩ	20mA
CT1-3：1R	フォトセンサ無接点 2出力	1m	700m/分	740g		加減算式電子カウンタ	90°位相差 2出力	DC5-24V ±10%	70mA	3.9KΩ	100mA
CT1-3：10R		10cm	500m/分	740g
CT1-3：100R		1cm	250m/分	750g
CT1-3：1000R		1mm	100m/分	780g				DC5-12V ±10%	40mA	2KΩ	20mA

配線

CT1形（マイクロスイッチ内蔵）

電磁カウンタ等の誘導負荷を接続の場合には、接点保護の為にダイオード、CR等のサージ吸収素子をご使用下さい。

CT1-A形（フォトセンサ1出力）コネクタ式（3P）

コネクタ番号		接続するカウンタの端子番号
コネクタ番号		MD-144	G48-E48	G60・G62・E60	G10・G11
A	出力	4	1	1	1
B	GND	3	4	4	4
C	DC電源	2	3	3	3

CT1-R形（フォトセンサ2出力）コネクタ式（4P）

コネクタ番号		接続するカウンタの端子番号
コネクタ番号		MDR-166	G48-E48	G60・G62・E60	G10・G11
A	DC電源	3	3	3	3
B	出力A	4	1	1	1
C	GND	6	4	4	4
D	出力B	5	2	2	2

付属品

CT1形：メーター用ゴムプーリー（2ヶ）
CT1-A形：メーター用ゴムプーリー（2ヶ）、3Pコネクター
CT1-R形：メーター用ゴムプーリー（2ヶ）、4Pコネクター

メーター用ゴムプーリー：直径106.1mm（円周1/3メーター）、外周ゴム（熱可塑性エラストマー）張り仕上げ

※プーリーは長時間ご使用になりますと摩耗しスリップしやすくなり、大きな茣蓙を生ずることがありますから時々点検して、交換するようにしてください。

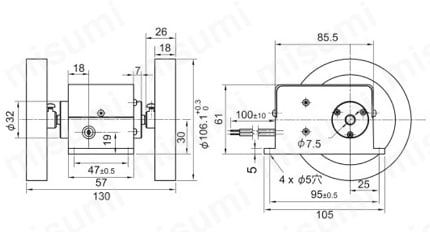

外形図

CT1形

CT1-A、CT1-R形

商品TOP

商品情報を表示

絞り込み条件：5 項目の仕様が未選択です

入出力

解除
- 1出力
- 90°位相差2出力
プーリー外周(m)

解除
- 0.001
- 0.01
- 0.1
- 1
詳細タイプ

解除
- フォトセンサ1出力形
- フォトセンサ2出力形
- マイクロスイッチ内蔵
トラスココード

解除
- 851-1229
- 851-1228
- 851-1227
- 851-1225
- 851-1223
- 851-1222
- 851-1221
- 851-1220
- 851-1226
すべての候補を見る（9件）閉じる
質量(g)

解除
- 700
- 710
- 730
- 740
- 750
- 780
- 790
タイプ

解除
- CT1
出荷日

解除
- すべて
- 9日以内

型番リスト

表示件数:

型番	入出力	プーリー外周(m)	詳細タイプ	トラスココード	質量(g)	用途	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CT1-3-1	1出力	1	マイクロスイッチ内蔵	851-1220	700	電子・電磁カウンタ	1個	21,714円 21,451円 ( 23,596円 )	9日目
CT1-3-1A	1出力	1	フォトセンサ1出力形	851-1228	730	電子カウンタ	1個	37,874円( 41,661円 )	9日目
CT1-3-1R	90°位相差2出力	1	フォトセンサ2出力形	851-1229	740	加減算式電子カウンタ	1個	43,700円 41,711円 ( 45,882円 )	9日目
CT1-3-10	1出力	0.1	マイクロスイッチ内蔵	851-1221	710	電子・電磁カウンタ	1個	21,714円 21,451円 ( 23,596円 )	9日目
CT1-3-10R	90°位相差2出力	0.1	フォトセンサ2出力形	851-1227	740	加減算式電子カウンタ	1個	43,700円 40,195円 ( 44,215円 )	9日目
CT1-3-1000A	1出力	0.001	フォトセンサ1出力形	851-1222	790	電子カウンタ	1個	48,404円 44,521円 ( 48,973円 )	9日目
CT1-3-1000R	90°位相差2出力	0.001	フォトセンサ2出力形	851-1223	780	加減算式電子カウンタ	1個	60,328円 52,406円 ( 57,647円 )	9日目
CT1-3-100R	90°位相差2出力	0.01	フォトセンサ2出力形	851-1225	750	加減算式電子カウンタ	1個	48,404円 46,201円 ( 50,821円 )	9日目

詳細情報

基本情報

【特長】
・電子カウンタ、電磁カウンタ、シーケンサと組合せて簡便に布や紙、フィルム等の長さが測定できます。
・内蔵のセンサは3種類（マイクロスイッチ・フォトセンサ1出力形・フォトセンサ2出力形）用意しております。
・分解能としては1m、0.1m（10cm）、0.01m（1cm）、0.001m（1mm）の種類をご用意しております。
・全機種標準でベアリング内蔵となり耐振動性能を強化しています。

(i)ご注意

画像は代表画像になります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
