仕様・寸法を表示する

追加工・オプション

オーエスジー

多機能旋削エコカットミニ ECM CTWN425

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 7,366円～ 9,070円

税込価格: 8,103円～ 9,977円

【特長】・工具集約と加工時間の大幅短縮をEcoCutで実現！・4本の工具が1本...

加工用途：

内径・通し穴
シャンク幅(mm)：

11

(i)ご注意

ホルダ本体には、チップは付属しておりません。
画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

型番

未確定36件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

1本で穴あけ、内径旋削、外径旋削、端面旋削が可能

太い工具径で内径旋削加工ができるため、高能率加工が可能。

穴底フラット加工が短時間で簡単に

従来加工
小径深穴の場合、使用する工具も小径となり安定した加工がより難しくなる。
特に穴底をフラットにするには従来方法では多くの工程、時間がかかる。

EcoCut Mini フラット穴加工
通常のドリル加工と異なり、穴あけ時の穴底がフラットに仕上がる。

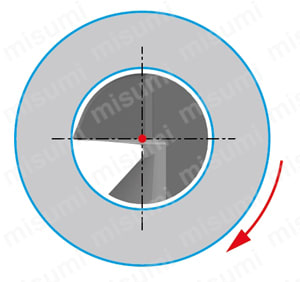

旋盤穴（内径）仕上げにおいて、優れた真円度、同心度

EcoCut Mini

工具集約、加工時間短縮、工具コスト削減

一般ドリル

内径ボーリング、リーマによる仕上げ加工が必要

・旋削加工のため良好な真円度と同心度
・穴あけ後の内径旋削仕上げ寸法補正が可能（加工面も良好）
　よって寸法違いの穴にも同一サイズのEcoCut Miniが使用可能

※要求寸法精度により、別工具による仕上げ加工が必要な場合があります

・機械軸の微小なズレ（同心度不良）
・加工による工具振動（真円度不良）
・穴寸法に合ったサイズのドリルが必要

-	工具本数	穴あけ能率	穴あけ面精度	真円度	同心度	穴径寸法補正
EcoCut Mini	1	△	○	○	○	可
ドリル穴あけ	1	○	△	△	△	不可
ドリル穴あけ+ 内径ボーリング	2	△	○	○	○	可

外形図

推奨切削条件

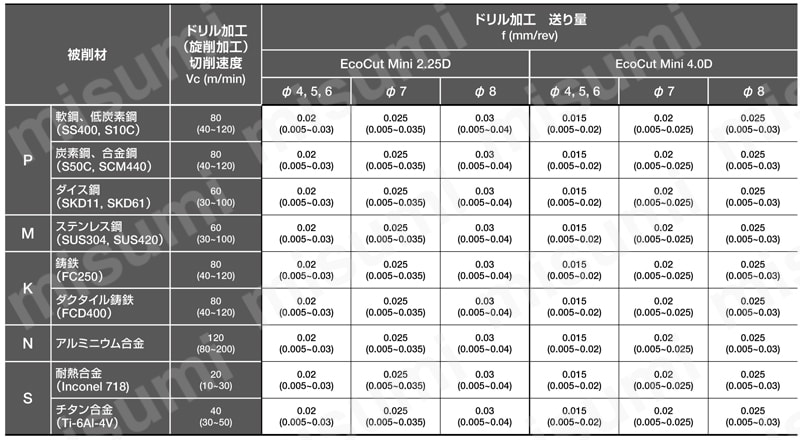

推奨切削条件表

EcoCut Mini ドリル加工

EcoCut Mini 旋削加工
旋削時の切削速度は上記表をご参照下さい。

適用被削材

型番リスト

表示件数:

型番	勝手	最小加工径(mm)	突き出し長さ（L/D)	シャンク径(mm)	全長(mm)	仕様	商品コード	基準コーナーR（ノーズR）	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ECM-02L-2.25D-27	左	2	2.25	4	28	ECM02	8923138	0.1	1個	7,366円( 8,103円 )	1日目
ECM-02L-4.00D-27	左	2	4	4	31	ECM02	8923140	0.1	1個	7,730円( 8,503円 )	1日目
ECM-02R-2.25D-27	右	2	2.25	4	28	ECM02	8923122	0.1	1個	7,366円( 8,103円 )	1日目
ECM-02R-4.00D-27	右	2	4	4	31	ECM02	8923124	0.1	1個	7,730円( 8,503円 )	1日目
ECM-02.5L-2.25D-27	左	2.5	2.25	4	29	ECM02.5	8923142	0.1	1個	7,570円( 8,327円 )	1日目
ECM-02.5L-4.00D-27	左	2.5	4	4	33	ECM02.5	8923144	0.1	1個	7,935円( 8,729円 )	1日目
ECM-02.5R-2.25D-27	右	2.5	2.25	4	29	ECM02.5	8923126	0.1	1個	7,570円( 8,327円 )	1日目
ECM-02.5R-4.00D-27	右	2.5	4	4	33	ECM02.5	8923128	0.1	1個	7,935円( 8,729円 )	1日目
ECM-03L-2.25D-27	左	3	2.25	4	31	ECM03	8923146	0.1	1個	7,818円( 8,600円 )	1日目
ECM-03L-4.00D-27	左	3	4	4	35	ECM03	8923148	0.1	1個	8,198円( 9,018円 )	1日目
ECM-03R-2.25D-27	右	3	2.25	4	31	ECM03	8923130	0.1	1個	7,818円( 8,600円 )	1日目
ECM-03R-4.00D-27	右	3	4	4	35	ECM03	8923132	0.1	1個	8,198円( 9,018円 )	1日目
ECM-03.5L-2.25D-27	左	3.5	2.25	4	32	ECM03.5	8923150	0.1	1個	8,139円( 8,953円 )	1日目
ECM-03.5L-4.00D-27	左	3.5	4	4	37	ECM03.5	8923152	0.1	1個	7,984円( 8,782円 )	1日目
ECM-03.5R-2.25D-27	右	3.5	2.25	4	32	ECM03.5	8923134	0.1	1個	8,139円( 8,953円 )	1日目
ECM-03.5R-4.00D-27	右	3.5	4	4	37	ECM03.5	8923136	0.1	1個	7,984円( 8,782円 )	1日目
ECM-04L-2.25D-27	左	4	2.25	6	35	ECM04	8923102	0.2	1個	8,343円( 9,177円 )	1日目
ECM-04L-4.00D-27	左	4	4	6	41	ECM04	8923104	0.2	1個	8,782円( 9,660円 )	1日目
ECM-04R-2.25D-27	右	4	2.25	6	35	ECM04	8923082	0.2	1個	8,343円( 9,177円 )	1日目
ECM-04R-4.00D-27	右	4	4	6	41	ECM04	8923084	0.2	1個	8,782円( 9,660円 )	1日目
ECM-05L-2.25D-27	左	5	2.25	6	37	ECM05	8923106	0.2	1個	8,584円( 9,442円 )	1日目
ECM-05L-4.00D-27	左	5	4	6	45	ECM05	8923108	0.2	1個	8,203円( 9,023円 )	1日目
ECM-05R-2.25D-27	右	5	2.25	6	37	ECM05	8923086	0.2	1個	8,584円( 9,442円 )	1日目
ECM-05R-4.00D-27	右	5	4	6	45	ECM05	8923088	0.2	1個	8,203円( 9,023円 )	1日目
ECM-06L-2.25D-27	左	6	2.25	8	38	ECM06	8923110	0.2	1個	8,866円( 9,753円 )	1日目
ECM-06L-4.00D-27	左	6	4	8	49	ECM06	8923112	0.2	1個	8,443円( 9,287円 )	1日目
ECM-06R-2.25D-27	右	6	2.25	8	38	ECM06	8923090	0.2	1個	8,866円( 9,753円 )	1日目
ECM-06R-4.00D-27	右	6	4	8	49	ECM06	8923092	0.2	1個	8,443円( 9,287円 )	1日目
ECM-07L-2.25D-27	左	7	2.25	8	42	ECM07	8923114	0.2	1個	8,342円( 9,176円 )	1日目
ECM-07L-4.00D-27	左	7	4	8	53	ECM07	8923116	0.2	1個	8,718円( 9,590円 )	1日目
ECM-07R-2.25D-27	右	7	2.25	8	42	ECM07	8923094	0.2	1個	8,342円( 9,176円 )	1日目
ECM-07R-4.00D-27	右	7	4	8	53	ECM07	8923096	0.2	1個	8,718円( 9,590円 )	1日目
ECM-08L-2.25D-27	左	8	2.25	8	45	ECM08	8923118	0.2	1個	8,561円( 9,417円 )	1日目
ECM-08L-4.00D-27	左	8	4	8	57	ECM08	8923120	0.2	1個	9,070円( 9,977円 )	1日目
ECM-08R-2.25D-27	右	8	2.25	8	45	ECM08	8923098	0.2	1個	8,561円( 9,417円 )	1日目
ECM-08R-4.00D-27	右	8	4	8	57	ECM08	8923100	0.2	1個	9,070円( 9,977円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・工具集約と加工時間の大幅短縮をEcoCutで実現！
・4本の工具が1本で可能
・底のフラット加工
・内径高能率加工

(i)ご注意

ホルダ本体には、チップは付属しておりません。
画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
