デジタルハイトゲージ VH／本体、検査成績書・校正証明書・商品トレーサビリティ体系図付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

新潟精機（SK）

新潟精機（SK）

デジタルハイトゲージ VH／本体、検査成績書・校正証明書・商品トレーサビリティ体系図付

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
97,437円
税込単価
107,181円

測定値が指定公差範囲に入っているかを簡単測定できるデジタルハイトゲージ。ベース...

詳細情報を確認する

  • デジタル/アナログ：
    デジタル
  • 最小表示量(mm)：
    0.01
  • 校正証明書（トレーサビリティ、検査成績書、校正証明書）：
    あり
  • スライダの微動上下量(mm)：
    8
  • 測定データ出力端子：
    なし
  • 商品タイプ：
    ハイトゲージ

型番

VH-60D-KOUSEI 解除

Loading...

製品特長・仕様

製品の基本仕様・特長

測定面は鋼貼りを採用し、高い耐摩耗性を実現。

測定面は鋼貼りを採用し、高い耐摩耗性を実現。

任意の位置で0設定が可能。

任意の位置で0設定が可能。

型番最大測定長
（mm）		最小読取値
（mm）		器差※
（mm）		スライダ微動送り
上下量（mm）		質量
VH-30D3000.01± 0.0482.6kg
VH-60D6000.01± 0.0685kg
  • ※ 量子化誤差（±1カウント）含まず。

規格表

単位：mm

型番ABCDEFGHIJ
VH-30D455110328045752365465
VH-60D8101615295501023110.576120

外形図

デジタルハイトゲージ VHの寸法図。

使用方法・使用事例

使用方法

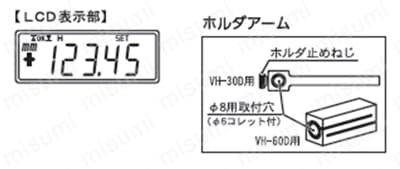

TOLボタン（公差の設定）

TOLボタンの使用で、測定値が指定した公差の範囲に入っているかを簡単に確認することができます。 1.TOLボタンを押すと、LCD表示部の「SET」が点滅し、「▲」が表示されます。 この状態で公差の最大値を設定します。 2.TOLボタンを長押しすると点滅位置が変わります。 点滅している場所で一度TOLボタンを離し、再度押すと＋－、または数字が切り替わります。 これを繰り返し、任意の数値に設定したら点滅を「SET」に戻し、TOLボタンを押してください。 3.「▼」が表示されますので、公差の最小値を2と同様の手順で、設定してください。 4.点滅を「SET」に戻し、TOLボタンを押してください。 これで公差の範囲が設定されました。 5.設定を行います。 ・測定値が公差の範囲に収まっている場合、LCD表示部に「OK」が表示されます。 ・測定値が公差の範囲を上回っている場合、LCD表示部に「▲」が表示されます。 ・測定値が公差の範囲を下回っている場合、LCD表示部に「▼」が表示されます。

TOLボタンの使用で、測定値が指定した公差の範囲に入っているかを簡単に確認することができます。
1.TOLボタンを押すと、LCD表示部の「SET」が点滅し、「▲」が表示されます。
この状態で公差の最大値を設定します。
2.TOLボタンを長押しすると点滅位置が変わります。
点滅している場所で一度TOLボタンを離し、再度押すと＋－、または数字が切り替わります。
これを繰り返し、任意の数値に設定したら点滅を「SET」に戻し、TOLボタンを押してください。
3.「▼」が表示されますので、公差の最小値を2と同様の手順で、設定してください。
4.点滅を「SET」に戻し、TOLボタンを押してください。
これで公差の範囲が設定されました。
5.設定を行います。
・測定値が公差の範囲に収まっている場合、LCD表示部に「OK」が表示されます。
・測定値が公差の範囲を上回っている場合、LCD表示部に「▲」が表示されます。
・測定値が公差の範囲を下回っている場合、LCD表示部に「▼」が表示されます。


商品仕様を表示

指定中 の仕様・寸法情報

絞り込み条件

すべて解除

型番リスト

表示件数:
  1. 1
型番
測定範囲(mm)
器差(mm)
トラスココード
重量(kg)
A(mm)
B(mm)
C(mm)
D(mm)
E(mm)
F(mm)
G(mm)
H(mm)
I(mm)
J(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

VH-60D-KOUSEI

0～600
±0.06
332-3838
5
810
161
52
95
50
102
31
10.5
76
120

1個

97,437円( 107,181円 )

10日目

  1. 1

Loading...

詳細情報

基本情報

測定値が指定公差範囲に入っているかを簡単測定できるデジタルハイトゲージ。
ベース基準面は鋼貼り仕様で耐摩耗性抜群。
【特長】
・デジタル表示で見やすい。
・任意の位置で0設定ができます。
・ホールド機能。
・公差設定機能付。
【用途】
・金型・治工具の測定やケガキ作業に最適。
・ホルダアームと、スクライバクランプ使用でダイヤルインジケータを取り付けられます。

Loading...

類似品

類似品をすべて見る

前へ 次へ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

デジタルハイトゲージ VH／本体、検査成績書・校正証明書・商品トレーサビリティ体系図付の型番VH-60D-KOUSEIのページです。
型番VH-60D-KOUSEIに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

デジタルハイトゲージ VH／本体、検査成績書・校正証明書・商品トレーサビリティ体系図付

デジタルハイトゲージ VH／本体、検査成績書・校正証明書・商品トレーサビリティ体系図付

    デジタルハイトゲージ（検査成績書・校正証明書・商品トレーサビリティ体系図付）

    デジタルハイトゲージ（検査成績書・校正証明書・商品トレーサビリティ体系図付）

      デジタルハイトゲージ VH

      デジタルハイトゲージ VH

        570-227 デジマチックハイトゲージ HDS-C（ミツトヨ品番） メーカー校正付

        570-227 デジマチックハイトゲージ HDS-C（ミツトヨ品番） メーカー校正付

          デジタルハイトゲージ VHS-30D・60D

          デジタルハイトゲージ VHS-30D・60D

            標準ハイトゲージ／本体、検査成績書・校正証明書・商品トレーサビリティ体系図付

            標準ハイトゲージ／本体、検査成績書・校正証明書・商品トレーサビリティ体系図付

              デジマチックハイトゲージ／本体、検査成績書・校正証明書・商品別トレーサビリティ体系図付 HDS

              デジマチックハイトゲージ／本体、検査成績書・校正証明書・商品別トレーサビリティ体系図付 HDS

                直読ハイトゲージ／本体、検査成績書・校正証明書・商品別トレーサビリティ体系図付

                直読ハイトゲージ／本体、検査成績書・校正証明書・商品別トレーサビリティ体系図付

                  192シリーズ デジマチックハイトゲージ HD-AX（ミツトヨ品番） メーカー校正付

                  192シリーズ デジマチックハイトゲージ HD-AX（ミツトヨ品番） メーカー校正付

                    192シリーズ デジマチックハイトゲージ HDM-AX（ミツトヨ品番） メーカー校正付

                    192シリーズ デジマチックハイトゲージ HDM-AX（ミツトヨ品番） メーカー校正付

                      192シリーズ デジマチックハイトゲージ HDM-AX（ミツトヨ品番）

                      192シリーズ デジマチックハイトゲージ HDM-AX（ミツトヨ品番）

                        192シリーズ デジマチックハイトゲージ HD-AX

                        192シリーズ デジマチックハイトゲージ HD-AX

                          192シリーズ デジマチックハイトゲージ HD-AX（ミツトヨ品番）

                          192シリーズ デジマチックハイトゲージ HD-AX（ミツトヨ品番）
                            メーカー 新潟精機（SK） 新潟精機（SK） 新潟精機（SK） ミツトヨ 新潟精機（SK） 新潟精機（SK） ミツトヨ ミツトヨ ミツトヨ ミツトヨ ミツトヨ ミツトヨ ミツトヨ
                            通常価格 55,814円～ 80,360円～ 48,417円～ 59,193円 73,170円～ 32,074円～ 59,193円 84,942円～ 118,701円～ 157,401円～ 143,561円～ 101,988円～ 93,197円～
                            通常出荷日 10日目   10日目   在庫品1日目～   当日出荷可能 26日目   在庫品1日目～   当日出荷可能 10日目～   26日目   26日目   26日目   26日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 1日目～
                            デジタル/アナログ デジタル デジタル デジタル デジタル デジタル アナログ デジタル アナログ デジタル デジタル デジタル デジタル デジタル
                            最小表示量(mm) 0.01 0.01 0.01 0.01 0.01 - 0.01 0.01 0.01/0.005 0.01/0.005 0.01/0.005 0.005 0.01/0.005
                            校正証明書（トレーサビリティ、検査成績書、校正証明書） あり あり なし あり なし あり あり あり あり あり なし なし なし
                            スライダの微動上下量(mm) 8 10 8 4 10 8 - - - - - - -
                            測定データ出力端子 なし なし なし あり なし なし あり なし あり あり あり あり あり

                            デジタルハイトゲージ VH／本体、検査成績書・校正証明書・商品トレーサビリティ体系図付のレビュー

                            この商品のレビューはありません レビューを書く

                            この商品のバリエーション

                            型番
                            VH-30D-KOUSEI
                            型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
                            出荷日                            		測定範囲
                            (mm)                             		器差
                            (mm)                             		トラスココード 重量
                            (kg)                             		A
                            (mm)                             		B
                            (mm)                             		C
                            (mm)                             		D
                            (mm)                             		E
                            (mm)                             		F
                            (mm)                             		G
                            (mm)                             		H
                            (mm)                             		I
                            (mm)                             		J
                            (mm)

                            55,814円

                            ( 61,395円 )                            		1個 あり

                            10日目

                            		0～300±0.04332-38202.6455110328045752365465
