JIS鍛造KTグリップ 061Z2A06
- SALE 2025/03/31まで
- 数量スライド割引
- 通常単価(税別)
- 328円 249円
- 税込単価
- 361円 274円
【仕様】・鍛造製のJIS鍛造KTグリップ。・ワイヤクリップ。
-
- 商品タイプ：
- ロープスリング
-
- C：
- 30mm
-
- E：
- 24.5mm
-
- G：
- 14mm
-
- H：
- 16mm
-
- Uボルト・ナットねじ径(mm)：
- M6
-
- Uボルト・ナットS(mm)：
- 20
-
- Uボルト・ナットL(mm)：
- 35
-
- 内容量：
- 1個
(i)ご注意
- 最低発注単位数は、「500」となります。
JIS鍛造KTグリップの詳細
JIS鍛造KTグリップ 商品イメージ
製品仕様
（単位：mm）
JIS鍛造KTグリップ 寸法図
| 型番 | 呼び | 本体 | Uボルト・ナット | 重量 （g） | |||||
|---|---|---|---|---|---|---|---|---|---|
| C | E | G | H | ねじ径 | L | S | |||
| 061Z2A06 | 6 | 30 | 24.5 | 14 | 16 | M6 | 35 | 20 | 47 |
ワイヤグリップ取付基準（6×24・6×37用）
| ロープ径 （mm） | 取付個数 | 取付間隔 （mm） | 締め付けトルク （kgf・cm） |
|---|---|---|---|
| 6 | 4 | 40 | 100 |
| 8 | 4 | 50 | 120 |
| 10 | 4 | 70 | 160 |
| 12 | 4 | 80 | 240 |
| 14 | 4 | 90 | 380 |
| 16 | 4 | 100 | 530 |
| 18 | 5 | 120 | 680 |
| 20 | 5 | 130 | 840 |
| 24 | 5 | 160 | 1,210 |
| 26 | 5 | 170 | 1,400 |
| 30 | 6 | 200 | 1,900 |
| 36 | 7 | 230 | 2,660 |
| 40 | 7 | 260 | 3,050 |
| 48 | 8 | 310 | 4,050 |
使用上のご注意

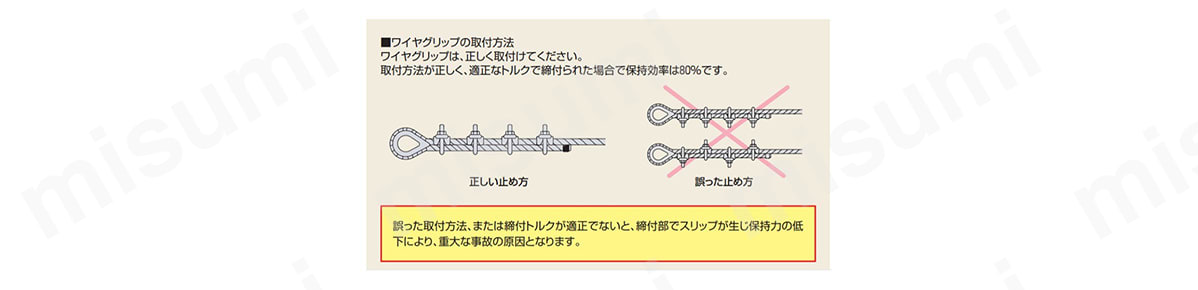

ワイヤグリップの取付方法
- ※ JISロープ径に合ったものを使用してください。（異種および異径のロープを同一のグリップで止めないでください。）
- ※ 砂などが付着している場合は取り除き、錆の著しいものは使用しないでください。
- ※ シンブルのアイに最も近いグリップは、出来るだけシンブルに近づけてください。また、グリップ終端末部のロープの長さは、ロープ径の6倍以上としてください。
- ※ 締付は、トルクレンチ等で適正なトルクで締付てください。また、締付は端末のグリップから同一順序で3回以上に分けて順次締付てください。
- ※ ロープに引張荷重がかかると、径が細くなり滑り易くなるので増締を行ってください。
- ※ グリップ取付終了後は、ペンキ等でマーキングを行い、時々滑りの有無を確認してください。
- ※ 動荷重がかかる場合、ビニールコーティングされたロープには、グリップを使用しないでください。
詳細情報
基本情報
【仕様】
・鍛造製のJIS鍛造KTグリップ。
・ワイヤクリップ。
(i)ご注意
- 最低発注単位数は、「500」となります。
類似品
この商品に近い類似品がありませんでした。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
