S字型ステンレス製ロードセル LCS15シリーズ
- SALE 2025/03/31まで
- 数量スライド割引
- 通常価格(税別)
- 5,835円 ～ 48,035円 特別価格
- 税込価格
- 6,419円 ～ 52,839円 特別価格
ステンレス製のため耐腐食性を要求する仕様に最適なS字型ロードセル。【特長】・引...
(i)ご注意
- 画像は代表画像になります。
- 表示件数:
| 型番 |
主要用途 |
種類 |
防塵・防水機能 |
適用機種・シリーズ |
仕様詳細 |
定格容量 |
JANコード |
防塵・防水機能詳細 |
重量(kg) |
使用温度湿度範囲 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
はかり
|
本体
|
有り
|
-
|
-
|
5kN（509.9kg）
|
4981046613354
|
IP67
|
0.8
|
-10℃～40℃
| 10 | 1個 | 35,224円(
38,746円
) | 2日目 | |
はかり
|
本体
|
有り
|
-
|
-
|
10kN（1.020ｔ）
|
4981046613361
|
IP67
|
1
|
-10℃～40℃
| 10 | 1個 | 35,453円(
38,998円
) | 2日目 | |
はかり
|
本体
|
有り
|
-
|
-
|
20kN（2.039ｔ）
|
4981046613378
|
IP67
|
2
|
-10℃～40℃
| 10 | 1個 | 48,035円 44,350円 ( 48,785円 ) | 2日目 | |
周辺機器
|
オプション
|
-
|
LCS15K500
|
ステンレスロッドエンドベアリング
|
-
|
4981046616232
|
-
|
0.085
|
-
| - | 1個 | 5,835円(
6,419円
) | 3日目 | |
周辺機器
|
オプション
|
-
|
LCS15T001
|
ステンレスロッドエンドベアリング
|
-
|
4981046616249
|
-
|
0.258
|
-
| - | 1個 | 11,339円(
12,473円
) | 3日目 | |
周辺機器
|
オプション
|
-
|
LCS15T002
|
ステンレスロッドエンドベアリング
|
-
|
4981046616256
|
-
|
0.730
|
-
| - | 1個 | 19,911円(
21,902円
) | 3日目 |
Loading...
詳細情報
基本情報
ステンレス製のため耐腐食性を要求する仕様に最適なS字型ロードセル。
【特長】
・引張り用。
・偏心荷重の影響を受けにくい構造。
【用途】
・タンクの計量。
・ホッパの計量。
(i)ご注意
- 画像は代表画像になります。
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
商品仕様
S字型ステンレス製ロードセル LCS15シリーズの仕様
S字型ステンレス製ロードセル LCS15K500／LCS15T001／LCS15T002
| 定格出力 | 2mV/V±0.1% |
|---|---|
| 許容過負荷 | 150% of R.C. |
| 限界過負荷 | 200% of R.C. |
| 総合誤差 | 0.03% of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | ±1% of R.O. |
| 入力端子間抵抗 | 380±20Ω |
| 出力端子間抵抗 | 350±3.5Ω |
| 絶縁抵抗 | 5000MΩ／DC50V |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.016% of R.O.／10℃ |
| 出力の温度影響 | 0.013% of Load／10℃ Typ. |
| ケーブル太さ／長さ | φ5／4.5m |
| 防塵・防水性 | IP67 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド |
| 本体質量 | 0.8kg（LCS15K500） 1kg（LCS15T001） 2kg（LCS15T002） |
| 型式名 | 定格容量（質量） |
|---|---|
| LCS15K500 | 5kN （509.9kg） |
| LCS15T001 | 10kN （1.020t） |
| LCS15T002 | 20kN （2.039t） |
注意：ステンレス製ロッドエンドベアリング使用時は、常用荷重を定格容量の1/2以下にする。
外形寸法図
| 型式名 | A | B | C | φD | M×P×深さ | 自重（重量）（kg） |
|---|---|---|---|---|---|---|
| LCS15K500 | 4 | 20 | 80 | 88 | M12×1.75×16 | 0.8 |
| LCS15T001 | 4.5 | 25 | 80 | 88 | M18×1.5×15 | 1 |
| LCS15T002 | 5.5 | 35 | 100 | 108 | M24×2×24 | 2 |
（単位：mm）
ステンレス製ロッドエンドベアリング LCZARE12S／LCZARE18S／LCZARE24S

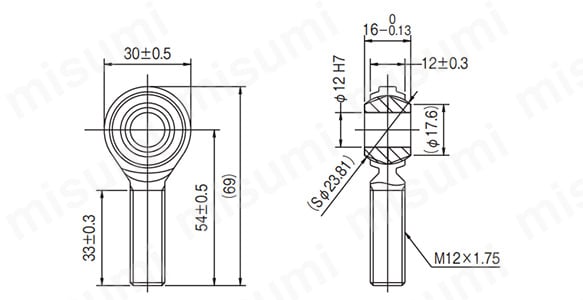

外形寸法図 LCZARE12S
適合ロードセル：LCS15K500
ラジアル静定格荷重：5.88kN
静破断荷重：23.53kN
質量：85g
（単位：mm）

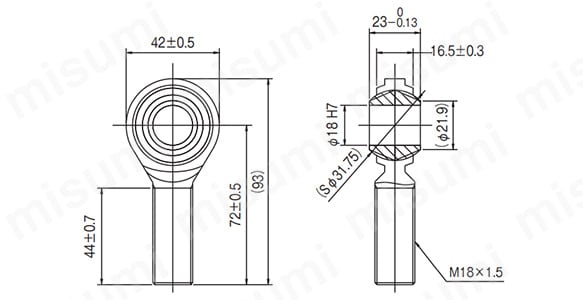

外形寸法図 LCZARE18S
適合ロードセル：LCS15T001
ラジアル静定格荷重：11.52kN
静破断荷重：46.09kN
質量：258g

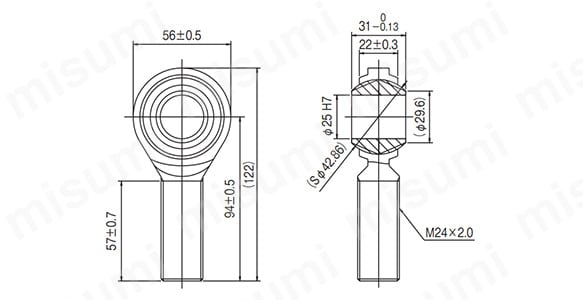

外形寸法図 LCZARE24S
適合ロードセル：LCS15T002
ラジアル静定格荷重：17.4kN
静破断荷重：69.62kN
質量：730g
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
S字型ステンレス製ロードセル LCS15シリーズのレビュー
よくあるご質問（FAQ）
- Q ロッドエンドベアリングはありますか？
-
A当社にてご用意をさせていただいております。下記リンク先にてご確認下さい。
https://www.aandd.co.jp/adhome/pdf/catalog/loadcell/lczare.pdf
