エー・アンド・デイ

エー・アンド・デイ

オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ

オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
40,443円 ～ 48,863円
税込価格
44,487円 ～ 53,749円

苛酷な環境下でも高い信頼性を実現したビーム型ロードセル。【特長】・引張・圧縮の...

詳細情報を確認する

  • 主要用途：
    はかり
  • 種類：
    本体
  • 防塵・防水機能：
    有り
  • 防塵・防水機能詳細：
    IP67
  • 重量(kg)：
    0.8
  • 使用温度湿度範囲：
    -10℃～60℃

(i)ご注意

  • 画像は代表画像になります。

型番

未確定6件の候補があります。

Loading...

表示件数:
  1. 1
型番
定格容量
JANコード
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

LC4221-K010

100N（10.20kg）
4981046613644
10

1個

41,362円( 45,498円 )

-

  • 注文停止中

LC4221-K020

200N（20.39kg）
4981046613651
10

1個

41,362円( 45,498円 )

-

  • 注文停止中

LC4221-K050

500N（50.99kg）
4981046613668
10

1個

40,443円( 44,487円 )

-

  • 注文停止中

LC4221-K100

1kN（102.0kg）
4981046613675
10

1個

48,863円( 53,749円 )

-

2kN（203.9kg）
4981046613682
10

1個

43,578円( 47,936円 )

5日目

3kN（305.9kg）
4981046613699
10

1個

48,863円( 53,749円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

苛酷な環境下でも高い信頼性を実現したビーム型ロードセル。
【特長】
・引張・圧縮の両用。
・オールステンレス製で小型・軽量。
・台秤・タンクタイプ。
【用途】
・台秤やホッパ等の製作が簡単。

(i)ご注意

  • 画像は代表画像になります。
■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

商品仕様

製品特長・仕様

製品の基本仕様・特長

【使用例】

  • 台はかり
  • ホッパースケール
  • パッカースケール
  • 配合スケール
  • 力計測
定格出力2.0394mV/V±0.2%
許容過負荷200% of R.C.
限界過負荷200% of R.C.
総合誤差0.05% of R.O.
推奨印加電圧DC5～12V
最大印加電圧DC15V
零バランス±1% of R.O.
入力端子間抵抗約400Ω
出力端子間抵抗350±3.5Ω
絶縁抵抗5,000MΩ/DC50V
温度補償範囲-10℃～+60℃
零点の温度影響0.07% of R.O./10℃
出力の温度影響0.02% of Load/10℃ Typ.
ケーブル太さ／長さφ6／5m
防塵・防水性IP67
ケーブルカラー赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド
本体質量0.8kg
型番LC4221-K010LC4221-K020LC4221-K050
定格容量（質量）100N （10.20kg）200N （20.39kg）500N （50.99kg）
JAN code498104661364449810466136514981046613668
画像オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観1オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観2オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観3
型番LC4221-K100LC4221-K200LC4221-K300
定格容量（質量）1kN （102.0kg）2kN （203.9kg）3kN （305.9kg）
JAN code498104661367549810466136824981046613699
画像オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観4オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観5オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観6

規格表

型番ABCDE
LC4221-K010、020、050271865φ6.6φ8.1
LC4221-K100、200、300252065φ8.4φ10.1

特許・証明書情報

  • RoHS10物質：非対応
  • 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）

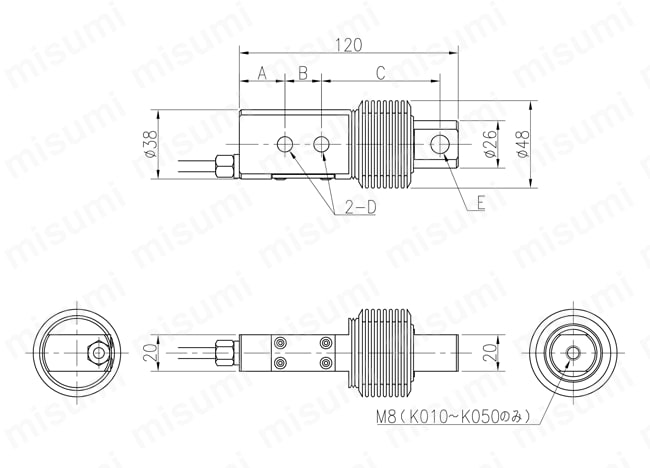

外形図

オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外形寸法図

注意・禁止事項

  • （1）ロードセルの性能を引き出す為には、以下の項目について注意して下さい。
    -1） 安定したロードセル供給電源
    -2） 安定したウェイング インジケータ （精度に準じた桁数が必要です）
    -3） 温度変化が出来る限り小さい場所
    -4） ロードセル・プラットフォームが平行に保てる場所
    -5） 外部からの振動やノイズの無い場所

（2）その他注意点は、エーアンドディー社の取扱説明書・アプリケーションノード等にてご確認下さい。

よくあるご質問（FAQ）

保証はどの様になってますか？：
  • 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ

オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ

    オールステンレス密閉構造型ロードセル LCC07シリーズ

    オールステンレス密閉構造型ロードセル LCC07シリーズ

      オールステンレス密閉構造シングルポイント型ロードセル LCB05シリーズ

      オールステンレス密閉構造シングルポイント型ロードセル LCB05シリーズ

        シングルポイント型ロードセル LC-4103シリーズ

        シングルポイント型ロードセル LC-4103シリーズ

          コラム型ステンレス製ロードセル LCC11シリーズ

          コラム型ステンレス製ロードセル LCC11シリーズ

            耐圧防爆型密閉ビーム型ロードセル LBP-FP1シリーズ

            耐圧防爆型密閉ビーム型ロードセル LBP-FP1シリーズ

              オールステンレス圧縮型ホッパ・タンク用ウェイモジュール LCC12シリーズ

              オールステンレス圧縮型ホッパ・タンク用ウェイモジュール LCC12シリーズ

                防塵・防水型 電子天びん FX-iWPシリーズ

                防塵・防水型 電子天びん FX-iWPシリーズ

                  校正用分銅内蔵 防塵・防水型 電子天びん FZ-iWPシリーズ

                  校正用分銅内蔵 防塵・防水型 電子天びん FZ-iWPシリーズ

                    防塵・防水 コンパクトスケール ウォーターボーイ 検定付

                    防塵・防水 コンパクトスケール ウォーターボーイ 検定付

                      密閉構造型ロードセル LC-1216シリーズ

                      密閉構造型ロードセル LC-1216シリーズ

                        ビーム型ロードセル LC-5223シリーズ

                        ビーム型ロードセル LC-5223シリーズ

                          ビーム型ロードセル LC-5206シリーズ

                          ビーム型ロードセル LC-5206シリーズ
                            メーカー エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ
                            通常価格 40,443円～ 88,633円～ 59,089円～ 20,049円～ 59,089円～ 132,951円～ 114,486円～ 60,394円～ 67,497円～ 13,895円 59,089円～ 25,981円～ 56,878円～
                            通常出荷日 5日目   5日目   5日目   6日目   5日目   5日目   5日目   5日目～   5日目   在庫品1日目   当日出荷可能 5日目   5日目   5日目
                            主要用途 はかり はかり はかり はかり はかり はかり 周辺機器 はかり はかり はかり はかり はかり はかり
                            種類 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体
                            防塵・防水機能 有り 有り 有り 有り 有り 有り 有り 有り 有り 有り 有り 有り 有り
                            防塵・防水機能詳細 IP67 IP67 IP67 IP54 IP68（水深1.5m／100時間） IP67 IP68（水深1.5m／100時間） 防塵・防水保護等級IP65準拠品(高精度品の為過度の水圧をかける事はお控え下さい) 防塵・防水保護等級IP65準拠品(高精度品の為過度の水圧をかける事はお控え下さい) 防塵・防水仕様(防塵・防水保護等級IP65) IP67 IP67 IP67
                            重量(kg) 0.8 4 1.2 1.2 7.5 4 23 2.7 3.2 0.81 - - -

                            オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 本製品のロードセル1台で使用は可能でしょうか？
                            A
                            本製品は基本マルチポイントで使用する製品になります。
                            1台でご使用の場合は、シングルポイントのロードセルをご使用下さい。
