エー・アンド・デイ

エー・アンド・デイ

耐圧防爆型密閉ロードセル TP-FPシリーズ

耐圧防爆型密閉ロードセル TP-FPシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
198,766円 ～ 361,924円
税込価格
218,643円 ～ 398,116円

電気的出力が大で、490N～500kNまでのワイドレンジな耐圧防爆型密閉ロード...

詳細情報を確認する

  • 主要用途：
    はかり
  • 種類：
    本体
  • 防塵・防水機能：
    有り
  • 防塵・防水機能詳細：
    IP67
  • 使用温度湿度範囲：
    -10℃～75℃

型番

未確定5件の候補があります。

Loading...

表示件数:
  1. 1
型番
定格容量
JANコード
重量(kg)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

TP-2-FP

19.613kN（2t）
4981046615402
7

1個

198,766円( 218,643円 )

-

  • 注文停止中

TP-3-FP

29.420kN（3t）
4981046615419
7

1個

198,766円( 218,643円 )

-

  • 注文停止中

TP-5-FP

49.033kN（5t）
4981046615426
7

1個

198,766円( 218,643円 )

-

  • 注文停止中

TP-10-FP

98.067kN（10t）
4981046615433
15

1個

314,714円( 346,185円 )

-

196.13kN（20t）
4981046615440
30

1個

361,924円( 398,116円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

電気的出力が大で、490N～500kNまでのワイドレンジな耐圧防爆型密閉ロードセル。
【特長】
・引張りタイプ。
・爆発等級及び発火度［d2G4］使用場所1種、2種適合。
・ホッパやタンクの構築に最適。
【用途】
・タンクの計量。
・ホッパの計量。

■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

商品仕様

耐圧防爆型密閉ロードセル TP-FPシリーズの仕様

定格出力3mV/V±0.1%
2.8mV/V±0.1%（200L～1）
許容過負荷150% of R.C.
限界過負荷300% of R.C.
総合誤差0.05% of R.O.
推奨印加電圧DC5～12V
最大印加電圧DC20V
零バランス±1% of R.O.
入力端子間抵抗350±3.5Ω
出力端子間抵抗350±5Ω
絶縁抵抗5000MΩ／DC50V
温度補償範囲-10℃～75℃
零点の温度影響0.03% of R.O.／10℃
出力の温度影響　0.03% of Load／10℃ Typ.
防塵・防水性IP67
本体質量7kg（TP-2-FP／ TP-3-FP／TP-5-FP）
15kg（TP-10-FP）
30kg（TP-20-FP）
型式名定格容量（質量）
TP-2-FP19.613kN （2t）
TP-3-FP29.420kN （3t）
TP-5-FP49.033kN （5t）
TP-10-FP98.067kN （10t）
TP-20-FP196.13kN （20t）

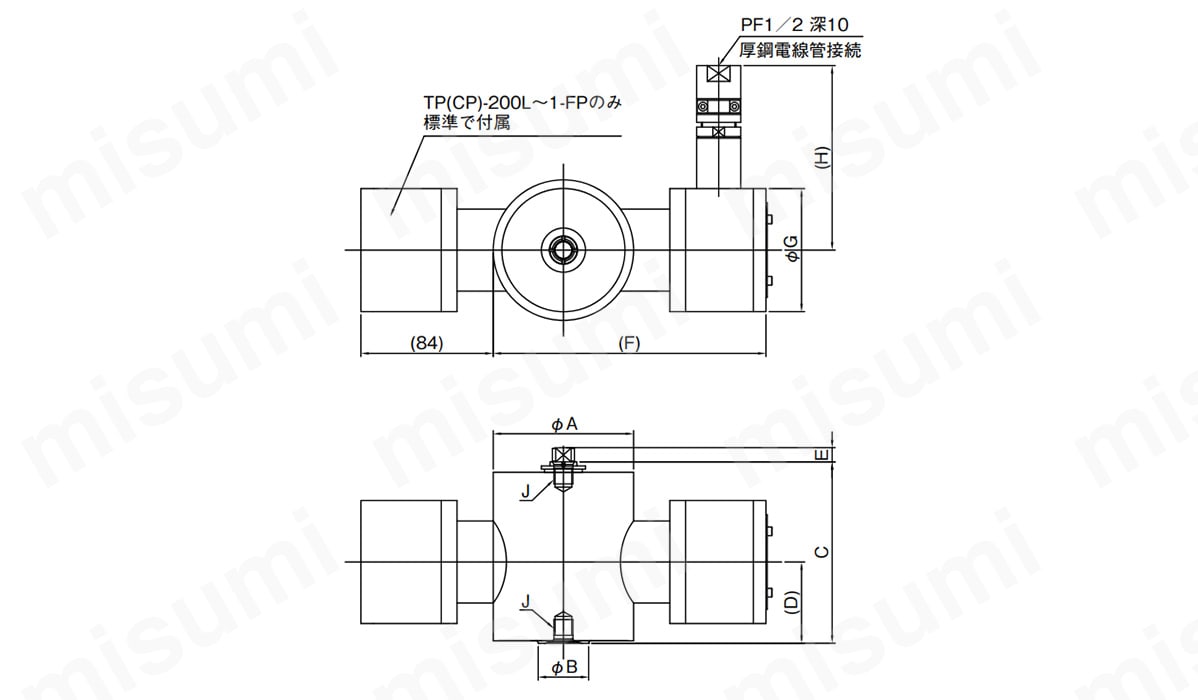

外形寸法図

外形寸法図

型式名φAφBC（D）E（F）φG（H）J自重（kg）
TP-2、3、5-FP89651506517173781162-M24×2 深307
TP-10-FP12510021510528209781162-M39×2 深5015
TP-20-FP1651452909828249781162-M50×2 深6530

（単位：mm）

自重=本体質量。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

耐圧防爆型密閉ロードセル TP-FPシリーズ

耐圧防爆型密閉ロードセル TP-FPシリーズ

    耐圧防爆型密閉ビーム型ロードセル LBP-FP1シリーズ

    耐圧防爆型密閉ビーム型ロードセル LBP-FP1シリーズ

      ステンレス耐圧防爆型ビーム型ロードセル LCM17シリーズ

      ステンレス耐圧防爆型ビーム型ロードセル LCM17シリーズ

        ビーム型ロードセル LCM19シリーズ

        ビーム型ロードセル LCM19シリーズ

          ビーム型ロードセル LC-5206シリーズ

          ビーム型ロードセル LC-5206シリーズ

            ビーム型ロードセル LC-5223シリーズ

            ビーム型ロードセル LC-5223シリーズ

              バー型ロードセル LC-4212シリーズ

              バー型ロードセル LC-4212シリーズ

                オールステンレスビーム型ロードセル LCM13シリーズ

                オールステンレスビーム型ロードセル LCM13シリーズ

                  密閉構造型ロードセル LC-1216シリーズ

                  密閉構造型ロードセル LC-1216シリーズ

                    シングルポイント型ロードセル LC-4103シリーズ

                    シングルポイント型ロードセル LC-4103シリーズ

                      耐圧防爆型シングルポイントロードセル LCB01/02/06シリーズ

                      耐圧防爆型シングルポイントロードセル LCB01/02/06シリーズ

                        密閉構造型小型ロードセル CMX/CMシリーズ

                        密閉構造型小型ロードセル CMX/CMシリーズ

                          コラム型ステンレス製ロードセル LCC11シリーズ

                          コラム型ステンレス製ロードセル LCC11シリーズ
                            メーカー エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ エー・アンド・デイ
                            通常価格 198,766円～ 132,951円～ 78,293円～ 14,707円～ 56,878円～ 25,981円～ 121,871円～ 21,676円～ 59,089円～ 20,049円～ 96,020円～ 66,475円～ 59,089円～
                            通常出荷日 5日目   5日目   5日目   在庫品1日目～   当日出荷可能 5日目   5日目   5日目   在庫品1日目～   当日出荷可能 5日目   6日目   5日目   5日目   5日目
                            主要用途 はかり はかり はかり はかり はかり はかり はかり はかり はかり はかり はかり はかり はかり
                            種類 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体
                            防塵・防水機能 有り 有り 有り 有り 有り 有り 有り 有り 有り 有り 有り 有り 有り
                            防塵・防水機能詳細 IP67 IP67 IP54 IP67 IP67 IP67 IP54 IP67 IP67 IP54 IP54 IP67 IP68（水深1.5m／100時間）
                            使用温度湿度範囲 -10℃～75℃ -10℃～60℃ -10℃～40℃ -10℃～40℃ -10℃～60℃ -10℃～60℃ -10℃～40℃ -10℃～40℃ -10℃～60℃ -10℃～40℃ -10℃～40℃ -10℃～60℃ -20℃～60℃

                            耐圧防爆型密閉ロードセル TP-FPシリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 設置にあたっての注意事項はありますか？
                            A
                            本機は「ExdIIBT4」仕様の耐圧防爆電気機器であり、正しく設置が行われない場合、爆発の危険性があります。
                            設置作業は、防爆電気機器設置作業の十分な知識を有した保守員以外の者の設置作業を禁じます。
