仕様・寸法を表示する

追加工・オプション

ＴＨＥ　ＣＵＴ

ＴＨＥ　ＣＵＴ

シート面カッター MSSC

シート面カッター MSSC

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • MSSC PF・UNF/MSSC PF-H
  • MSSC-M18-165195
  • MSSC-M-125C
  • MSSC-PF1／8-85116518-K10
  • MSSC PF-AH
  • MSSC-SAE1'5/16-12-49
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
31,100円 ～ 91,400円
税込価格
34,210円 ～ 100,540円

【特長】・総型バニシングの形成やロー付けタイプでしか出来なかった加工を、標準ス...

詳細情報を確認する

  • 種類：
    カッター本体
  • 用途：
    その他
  • インサート材種：
    その他
  • コーティング：
    有

(i)ご注意

  • M125C、M205C、PF145C、PF245Cはヘリカル加工用です。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定50件の候補があります。

Loading...

商品情報






製品特長・仕様

  • 加工用途：穴面取り
  • 意匠登録済み
  • シート面加工（面取り+ザグリ）

シート面カッター MSSC 製品仕様01

配管用プラグ

油圧部品におけるシート面は油圧制御を行う重要箇所で、規格も厳しい難加工箇所です。
THE CUTではこれまでに培った加工ノウハウを生かし、シート面加工専用のチップ交換式カッターを開発しました。

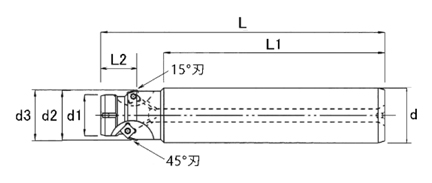

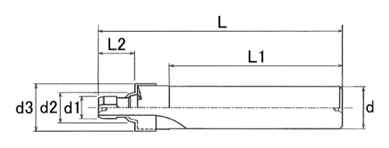

外形図

シート面カッター MSSC 外形図01

シート面カッター MSSC 外形図-4

Fig. 4


シート面カッター MSSC 外形図-5

Fig. 5


シート面カッター MSSC 外形図-6

Fig. 6



動画

製品特長紹介動画



選定サポート情報

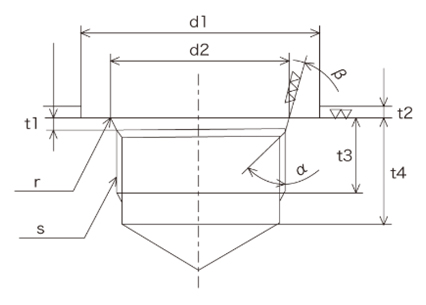

ポート形状寸法表

単位：mm
プラグネジ規格d1±0.3d2αβrt1t2t3t4
PF1/818.011.6+0.1
0		45°15°R0.2 ±0.12.0+0.4
0		1.010.015.0
PF1/424.015.6+0.1
0		2.5+0.4
0		1.512.018.0
PF3/828.018.6+0.1
0		2.0
PF1/234.022.6+0.1
0		2.516.024.0
PF3/445.029.8+0.1
0		3.5+0.4
0		17.025.0
30.5+0.1
0
30.7+0.1
0
30.8+0.1
0
PF1''51.035.8+0.1
0		21.030.0
PF1''1/462.044.8+0.1
0		21.4
PF1''1/268.050.8+0.1
0		3.5
M8-10.0±0.160°12°R0.5 ±0.13.0+0.3
0		※※※
M1012.0±0.1
M1213.5±0.1
M1415.5±0.1
M1617.5±0.1
M1819.5±0.1
M2023.5±0.14.0+0.3
0
M2427.5±0.1
M2730.7±0.1
M3033.5±0.1
M3336.5±0.1
M3639.5±0.1
9/16-18UNF23.515.70±0.0545°12°R0.15 ±0.052.7±0.21.612.715.5
3/4-16UNF29.020.65±0.0515°2.414.317.5
7/8-14UNF33.024.00±0.0516.720.0
1''1/16-12UNF40.029.20±0.053.5±0.219.023.0
1''3/16-12UNF44.032.40±0.05
1''5/16-12UNF47.535.55±0.053.5
1''5/8-12UNF57.043.55±0.05
1''7/8-12UNF64.549.90±0.05
SAE 9/16-18UNF25.015.70±0.0545°12°R0.15 ±0.052.7±0.21.612.715.5
SAE 3/4-16UNF30.020.65±0.0515°2.414.317.5
SAE 7/8-14UNF34.024.00±0.0516.720.0
SAE 1''1/16-12UNF41.029.20±0.053.5±0.219.023.0
SAE 1''3/16-12UNF45.032.40±0.05
SAE 1''5/16-12UNF49.035.55±0.053.2
SAE 1''5/8-12UNF58.043.55±0.05
SAE 1''7/8-12UNF65.049.90±0.05

※ t2・t3・t4寸法は、ユーザー様によって異なります。

シート面カッター MSSC ポート形状寸法表

型番リスト

表示件数:
  1. 1
型番
Rサイズ(mm)
シャンクサイズ
全長(mm)
寸法 d1(mm)
寸法 D2(mm)
寸法 L2(mm)
寸法 L1(mm)
適合インサート
止めネジ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.5
16
95
-
10
3.96
75
MT-DC0703-12°
MSP-2.5S

1個

41,461円( 45,607円 )

3日目

0.5
16
95
-
12
3.96
75
MT-DC0703-12°
MSP-2.5S

1個

41,461円( 45,607円 )

3日目

0.5
16
127
10.5
13.5
11
100
MT-DC0703-12°
MSP-2.5S

1個

43,620円( 47,982円 )

3日目

0.5
16
127
12.5
15.5
11
100
MT-DC0703-12°
MSP-2.5S

1個

44,731円( 49,204円 )

2日目

0.5
20
127
14.5
17.5
11
100
MT-DC0703-12°
MSP-2.5S

1個

45,768円( 50,345円 )

3日目

0.5
20
127
16.5
19.5
11
100
MT-DC0703-12°
MSP-2.5S

1個

46,890円( 51,579円 )

3日目

0.5
25
135
18.5
23.5
13
100
MT-DC1104-12°
MST-4L060

1個

49,049円( 53,954円 )

3日目

0.5
25
135
22.5
27.5
13
100
MT-DC1104-12°
MST-4L060

1個

54,565円( 60,022円 )

3日目

0.5
32
135
25.5
30.7
13
100
MT-DC1104-12°
MST-4L060

1個

56,713円( 62,384円 )

3日目

0.5
32
135
28.5
33.5
13
100
MT-DC1104-12°
MST-4L060

1個

57,749円( 63,524円 )

3日目

0.5
32
135
31.5
36.5
13
100
MT-DC1104-12°
MST-4L060

1個

63,265円( 69,592円 )

3日目

0.5
32
135
34.5
39.5
13
100
MT-DC1104-12°
MST-4L060

1個

65,424円( 71,966円 )

2日目

0.5
20
119.5
-
12.5
4
100
MT-DC0703-12°
MSP-2.5S

1個

54,565円( 60,022円 )

3日目

0.5
25
127.5
-
20.5
5.6
100
MT-DC1104-12°
MST-4L060

1個

66,547円( 73,202円 )

3日目

0.2
32
150.6
30.4
35.8
20.6
100
MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

66,547円( 73,202円 )

3日目

0.2
32
150.6
45.1
50.8
20.6
100
MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

74,124円( 81,536円 )

3日目

0.2
32
150.6
39
44.8
20.6
100
MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

71,976円( 79,174円 )

3日目

0.2
25
137.5
18.7
22.6
14.5
100
MT-DC07-2.5、（ザグリ加工用）MT-CC09T304L
MST-2.5S/MST4S

1個

62,142円( 68,356円 )

3日目

0.2
25
128.5
18.7
22.6
14.55
100
MT-SDM050204AM、MT-SDH050204US
MSP-2L043

1個

78,200円( 86,020円 )

3日目

0.2
25
137.5
18.7
22.6
14.5
100
MT-DC07-2.5、（ザグリ加工用）MT-CC09T304L
MST-2.5S、MST-4S

1個

80,000円( 88,000円 )

3日目

0.2
20
130
11.4
15.6
14.5
100
MT-DC07-2.5、（ザグリ加工用）MT-CC060204L
MST-2.5S

1個

55,602円( 61,162円 )

3日目

0.2
20
130
11.4
15.6
14.5
100
MT-DC07-2.5、（ザグリ加工用）MT-CC060204L
MSP-2.5S、MST-2.5S

1個

72,800円( 80,080円 )

3日目

0.2
20
127.4
11.4
15.6
14.55
100
MT-SDM050204AM、MT-SDH050204US
MSP-2L043

1個

71,300円( 78,430円 )

3日目

0.2
16
91.5
8.5
11.65
13.5
65
-
-

1個

31,100円( 34,210円 )

3日目

0.2
16
91.5
8.5
11.65
13.5
65
-
-

1個

38,000円( 41,800円 )

3日目

0.2
32
150.6
24.1
29.8
20.6
100
MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

64,301円( 70,731円 )

3日目

0.2
32
150.6
24.1
30.5
20.6
100
MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

64,301円( 70,731円 )

3日目

0.2
32
150.6
24.1
30.7
20.6
100
MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

64,301円( 70,731円 )

3日目

0.2
32
150.6
24.1
30.8
20.6
100
MT-DC11-3.5、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

74,600円( 82,060円 )

3日目

0.2
25
137.5
15
18.6
14.5
100
MT-DC07-2.5、（ザグリ加工用）MT-CC060204L
MST-2.5S

1個

58,872円( 64,759円 )

2日目

0.2
20
126
15
18.6
14.55
100
MT-SDM050204AM、MT-SDH050204US
MSP-2L043

1個

74,800円( 82,280円 )

3日目

0.2
25
137.5
15
18.6
14.5
100
MT-DC07-2.5、（ザグリ加工用）MT-CC060204L
MST-2.5S

1個

76,100円( 83,710円 )

3日目

0.2
20
122
-
14.5
6.31
100
MT-DC07-2.5
MSP-2.5S

1個

54,565円( 60,022円 )

3日目

0.2
32
132.5
-
24.5
9.35
100
MT-DC11-3.5H
MST-4L060

1個

66,547円( 73,202円 )

3日目

0.15
32
150
24.9
29.2
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC080204L
MST-4S/MST-3S

1個

78,800円( 86,680円 )

3日目

0.15
32
150
28.1
32.4
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

78,800円( 86,680円 )

3日目

0.15
32
150
39.2
43.55
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

88,800円( 97,680円 )

3日目

0.15
32
150
31.3
35.55
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

78,800円( 86,680円 )

3日目

0.15
32
150
45.5
49.9
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

91,400円( 100,540円 )

3日目

0.15
25
135
17.5
20.65
14.5
100
MT-DC0727-15°-R0.15、（ザグリ加工用）MT-CC060204L
MSP-2.5S

1個

74,200円( 81,620円 )

3日目

0.15
25
135
20.5
24
14.5
100
MT-DC0727-15°-R0.15、（ザグリ加工用）MT-CC060204L
MSP-2.5S

1個

76,100円( 83,710円 )

3日目

0.15
20
130
12.9
15.7
14
100
MT-DC0727-12°-R0.15、（ザグリ加工用）MT-CC060204L
MSP-2.5S

1個

69,600円( 76,560円 )

3日目

0.15
32
150
24.9
29.2
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC080204L
MST-4S/MST-3S

1個

74,600円( 82,060円 )

3日目

0.15
32
150
28.1
32.4
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

74,600円( 82,060円 )

3日目

0.15
32
150
39.2
43.55
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

83,500円( 91,850円 )

3日目

0.15
32
150
31.3
35.55
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

74,600円( 82,060円 )

3日目

0.15
32
150
45.5
49.9
20
100
MT-DC1135-R0.15、（ザグリ加工用）MT-CC09T304L
MST-4S

1個

86,000円( 94,600円 )

3日目

0.15
25
135
17.5
20.65
14.5
100
MT-DC0727-15°-R0.15、（ザグリ加工用）MT-CC060204L
MSP-2.5S

1個

68,300円( 75,130円 )

3日目

0.15
25
135
20.5
24
14.5
100
MT-DC0727-15°-R0.15、（ザグリ加工用）MT-CC060204L
MSP-2.5S

1個

72,100円( 79,310円 )

3日目

0.15
20
130
12.9
15.7
14
100
MT-DC0727-12°-R0.15、（ザグリ加工用）MT-CC060204L
MSP-2.5S

1個

64,500円( 70,950円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・総型バニシングの形成やロー付けタイプでしか出来なかった加工を、標準スローアウェイ化（PF1/8以外）
・各ネジのシート面加工と上面のR加工、ザグリ加工までの工程を集約
・再研磨不要で、工具費用を含むランニングコストを飛躍的に低減（PF1/8以外）

(i)ご注意

  • M125C、M205C、PF145C、PF245Cはヘリカル加工用です。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

シート面カッター MSSC

シート面カッター MSSC

    面取りカッター スーパー面取丸 MTMS 20／30

    面取りカッター スーパー面取丸 MTMS 20／30

      面取りカッター スーパー面取丸 MTMS 6.5／9

      面取りカッター スーパー面取丸 MTMS 6.5／9

        スーパー面取丸 零～ZERO～MTMS

        スーパー面取丸 零～ZERO～MTMS

          Cカッターボーイ

          Cカッターボーイ

            刻印カッター用インサート

            刻印カッター用インサート

              60°用刻印カッター

              60°用刻印カッター

                スーパー面取丸 零～ZERO～ 旋盤用 NC-MT

                スーパー面取丸 零～ZERO～ 旋盤用 NC-MT

                  45°用刻印カッター

                  45°用刻印カッター

                    スーパー面取丸 零～ZERO～ 自動盤用 MTMS

                    スーパー面取丸 零～ZERO～ 自動盤用 MTMS

                      面取りカッター 2枚刃

                      面取りカッター 2枚刃

                        Cカッターボーイ用スローアウェイチップ

                        Cカッターボーイ用スローアウェイチップ

                          Rカッター表裏R面取り

                          Rカッター表裏R面取り
                            メーカー ＴＨＥ　ＣＵＴ ＴＨＥ　ＣＵＴ ＴＨＥ　ＣＵＴ ＴＨＥ　ＣＵＴ 大昭和精機 Ｎｉｎｅ９ Ｎｉｎｅ９ ＴＨＥ　ＣＵＴ Ｎｉｎｅ９ ＴＨＥ　ＣＵＴ 富士元工業 大昭和精機 大昭和精機
                            通常価格 31,100円～ 29,479円～ 26,348円 14,740円～ 14,297円 4,048円～ 10,337円 19,631円～ 10,337円 14,740円～ 34,384円～ 1,048円 13,005円～
                            通常出荷日 2日目～   3日目   2日目～   3日目   在庫品1日目   当日出荷可能 1日目   1日目   3日目   1日目   3日目   4日目   在庫品1日目   当日出荷可能 5日目
                            種類 カッター本体 - - - - インサート・ブレード カッター本体 - カッター本体 カッター本体 - - -
                            用途 その他 穴面取り / 面取り・横走り / V溝 / その他 穴面取り / 面取り・横走り / V溝 / その他 穴面取り / 面取り・横走り / V溝 / その他 面取り・横走り モミツケ / 刻印 その他 穴面取り / その他 その他 穴面取り / 面取り・横走り / V溝 / その他 面取り・横走り 面取り・横走り 面取り・横走り / V溝
                            インサート材種 その他 - - - - 超硬 - - - 超硬 - 超硬 -
                            コーティング 有 - - - - 有 無 - 無 - 無 有 -

                            シート面カッター MSSCのレビュー

                            この商品のレビューはありません レビューを書く

                            替刃式面取り工具・チップ・ブレードカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            ツール用品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
