デジタル角度計レベルニック DP-10XY(検査成績書・校正証明書・商品トレーサビリティ体系図付)

  • 数量スライド割引
通常単価(税別)
190,869円
税込単価
209,956円

水平出し作業が簡単なデジタル角度計。【特長】・X、Y方向の傾斜角度を同時に表示...

詳細情報を確認する

  • 校正証明書:
  • 商品タイプ:
    デジタル角度計
  • 測定範囲:
    0~90°
  • 最小表示(°):
    0.01
  • 製品寸法(mm):
    L88×W85×H73
  • 材質:
    アルミ
  • 測定範囲詳細:
    ±9.99
  • 電源:
    単3形乾電池×2、ACアダプタ(3V出力)
  • 使用温度範囲(℃):
    0~40
  • 読取精度(°):
    ±0.01(測定範囲±2゜以内の場合)、±0.05(測定範囲±2゜を超えた場合)
  • 繰り返し精度:
    ±0.01゜
  • 本体材質:
    ケース:アルミ、ベース:ジュラルミン
  • 質量(g):
    560
  • XY直交精度:
    1%
  • 応答時間(測定周期):
    約2.5s/1回
  • 外部出力信号:
    RS-232C準拠
  • 連続使用時間:
    アルカリ乾電池 約10時間
  • 特長:
    ・X、Y方向の傾斜角度を同時に表示するため、水平出し作業が簡単/・表示はXY、Xのみ、Yのみ表示の切替可能/・0コール、1/2コールスイッチにより、基準を決める、表示を半分にするなどの操作がワンタッチ/・センサーモード時、測定範囲:±9.998゜、最小読取値:0.002゜に変更。(0コール、1/2コールは使用不可)内蔵されている角度センサの値をそのままパソコンへ表示、出力/・表示部バックライト付/・測定値をパソコンへ表示、記録できる専用ソフト付属

型番

DP-10XY-KOUSEI 解除

Loading...

製品特長・仕様

製品の基本仕様・特長

本器は1 台でX 方向とY 方向の傾斜を測定できる2 軸デジタル角度計です。
2 軸の傾斜を角度(DEG)としてデジタル表示します。
測定範囲は2 軸ともに±9.99°(DEG)です。

デジタル角度計レベルニック DP-10XY(検査成績書・校正証明書・商品トレーサビリティ体系図付) 外観



  • 材質:ケース/アルミ、ベース/ジュラルミン
  • 質量:560g



デジタル角度計レベルニック DP-10XY(検査成績書・校正証明書・商品トレーサビリティ体系図付) ソフト

パソコンへ表示・出力可能なセンサーモード(記録もできる専用ソフト付)

  • センサーモード時、測定範囲:±9.998°、最小読取値:0.002°に変更になります。(0コール・1/2コールは使用不可)
  • 内蔵されている角度センサの値をそのままパソコンへ表示・出力します。



特長

  • X方向、Y方向の傾斜を液晶パネルに2行で表示します。
    1軸測定だけを行いたい場合は、スイッチ操作で一方の表示のみとすることができます。
  • 精密な傾斜測定が出来るように、レベルニックシリーズの電子水準器同様に0コール、1/2コールスイッチにより、基準を決める、表示を半分にするなどの作業がワンタッチでできます。
  • 暗がりでも測定できるように液晶パネルはバックライト付です。
  • 信号出力(RS-232C準拠)を使ってコンピュータへのデータ出力ができます。
    専用ソフトのデータ記録機能を使って測定値の収集ができます。
  • 測定器ではなく、傾斜センサーとして使えるセンサーモードに切り換えができます。
    センサーモードの場合は、分解能は0.002°となります。
    (不用意なスイッチ操作で表示値が変わらないように、0コール、1/2コールが無効になります。)
  • ベース底面に、治具固定などに使えるネジ穴(M5)があります。

仕様
センサーモード時
測定範囲±9.99°(測定範囲を越えた場合Error 表示)※1
最小読取値0.01°
読取精度±0.01°(測定範囲±2°以内の場合)
±0.05°(測定範囲±2°を超えた場合)
繰り返し精度±0.01°
XY直交精度1%
使用温度範囲0~40℃
応答時間(測定周期)約2.5秒/1回
外部出力信号RS-232C準拠※2
電源単3形乾電池×2
ACアダプタ(3V出力)
連続使用時間※2アルカリ乾電池 約10時間※3
外形寸法L88×W85×H73mm
ベース寸法L88×W85mm
質量560g(電池含む)
測定範囲±9.998°(測定範囲を越えた場合9.999表示、Errorにはなりません)
最小読取値0.002°
機能制限0 コール、1/2 コール、表示切換機能無効
※1:専用ソフトを使ってmm/M(勾配)表示ができます。
※2:D-SUB9 ピンポート(RS-232C)がないパソコンでご使用の場合は、別途 USB-シリアル変換機器をご用意ください。
※3:気温などの使用条件により多少異なります。
    公称1.2V の単三型充電電池も使用可能ですが、放電電圧カーブの特性により、「B:CHK」の表示から電池切れまでの時間が短いので注意してください。
付属品
  • AC アダプタ(3V 出力)
  • 単三乾電池×2 個
  • 収納ケース
  • パソコン接続ケーブル
  • 角度計専用ソフト
  • 取扱説明書

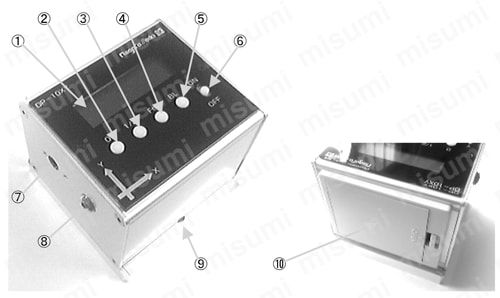

各部の名称・機能

デジタル角度計レベルニック DP-10XY(検査成績書・校正証明書・商品トレーサビリティ体系図付) 各部の名称・機能
No.名称機能
(1)表示窓X,Y 方向の傾斜、電源の状態、測定モードを表示します。
傾斜
・表示は角度(DEG)の単位で表示します。
・傾斜が測定範囲を越えた時はエラー表示(Error)になります。
・パネルのX,Y の矢印側が上がるとプラス表示、下がるとマイナス表示になります。
電源の状態
  • 右下の「B:」に続いて表示される数字が電源電圧を表します。
  • 2.0 までは数字を表示しますので、どのくらい電池が消耗しているか目安にしてください。
  • 2.0 を下回ると文字表示になります。
  • CHK→測定はできますが、早めの電池交換かAC アダプタの使用をお勧めします。
  • NG →すぐに測定を止め、電池交換をするかAC アダプタを使用してください。
測定モード
  • 通常は右上に測定単位として「DEG」が表示されています。
  • センサーモードで動作している場合は「DEG s」と表示されます。
  • また、センサーモードの時は、表示桁が小数点以下3 桁になります。
  • センサーモードへの切り換えは、Fn スイッチの説明をご覧ください。
(2)0 コールスイッチ0コールスイッチを押すと、X,Yの表示はゼロになります。
スイッチ操作は約1秒くらい押している感じで行ってください。
X,Yどちらか一方、もしくは両方がエラー表示のときは機能しません。
Fnスイッチで消えている数値がエラー表示のときも機能しません。
(3)1/2 コールスイッチ1/2コールスイッチを押すと、表示はスイッチを押した時点の表示値の半分の値となります。
1/2コールスイッチは、スイッチをはなしたときに表示値が変わります。
スイッチ操作は約1秒くらい押している感じで行ってください。
X,Yどちらか一方、もしくは両方がエラー表示のときは機能しません。
Fnスイッチで消えている数値がエラー表示のときも機能しません。
(4)Fn スイッチ(ファンクションスイッチ)表示切換
Fnスイッチを押すと、X,Y表示、X表示、Y表示と順番に切り換わります。
センサーモード切換
Fnスイッチを押したまま電源スイッチをONにして、「Sensor mode OK」と表示されたらはなします。
センサーモードのとき、「DEG s」と表示されます。
表示分解能は0.002°、表示範囲は±9.998°(DEG)となります。
エラー表示は文字(Error)ではなく、+9.999または-9.999がエラー表示となります。
不用意なスイッチ操作で表示値が変わらないように、0コール、1/2コールが無効になります。
(5)BL スイッチ(バックライトスイッチ)BLスイッチを押すと、表示窓のバックライトが約1分間点灯します。
バックライトが点灯中にBLスイッチを押すと、1分以内でもバックライトを消灯できます。
(6)電源スイッチ電源スイッチはスライドスイッチです。
ONにしてから約8秒後に通常動作になります。
0コールや1/2コールのスイッチ操作で設定された基準点は、電源スイッチをOFFにすると解除されます。
再度電源スイッチをONにしたときは、基準点を再設定する必要があります。
(7)AC アダプタ用ジャック外部からの電源取り入れ用ジャックです。(センタープラス、DC3V入力)
付属のACアダプタをご使用ください。
(8)信号出力用ジャックRS-232Cに準拠した信号で、表示されている値を出力します。
(9)ベース底面に、M5のネジ穴が2ヶ所あります。
別に製作された特殊なベースや治具などの取り付けに使用できます。
ネジ穴深さは10mm、間隔は70mmです。
(10)電池ケースこの中に単三型電池が2本収納されます。
フタを外すと、中に+、-の極性が示されているので、方向を間違えずに挿入してください。

使用方法・使用事例

使用方法

本器は精密な測定器ですので、落下や何かにぶつけるような衝撃を与えないように、取扱いに十分注意してください。
本器は電源をON にした後に表示される数値のゼロ表示と、実際の水平のずれは±0.15°以内に調整されています。(工場出荷時)
より正確な水平からの傾斜測定をする場合には、水平基準の設定を行ってから測定を開始します。



[測定値]

表示は角度(DEG)の単位で表示します。
傾斜が測定範囲を越えた時はエラー表示(Error)になります。
パネルのX,Yの矢印側が上がるとプラス表示、下がるとマイナス表示になります。



[ゼロ点の設定、水平基準の設定]

A)傾斜の比較測定をする場合
(1)基準とする傾斜面に本器を置き、表示が安定するのを待ちます。
(2)0コールスイッチを押して、表示をゼロにセットします。
以上で比較用のゼロ点が設定されました。

B)水平に調整された平面がある場合
(1)水平に調整された面に本器を置き、表示が安定するのを待ちます。
(2)0コールスイッチを押して、表示をゼロにセットします。
以上で水平基準が設定されました。
C)平面が水平かどうかわからない場合
(1)面に本器を置き、表示が安定するのを待ちます。
(エラー表示となる場合は、面の傾きが測定範囲を越えていますので、測定範囲内になるように面の傾きを調整してください。)
(2)0コールスイッチを押して、表示をゼロにセットします。
(3)本器を同じ場所で180°回転し向きを変えるように置き直し、表示が安定するのを待ちます。
(4)1/2コールスイッチを押して、表示を半分にします。
以上で水平基準が設定されました。
このときの表示値は、本器が置いてある平面の傾斜角度になります。

商品仕様を表示

指定中 の仕様・寸法情報

型番リスト

型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

DP-10XY-KOUSEI

1個

190,869( 209,956円 )

13日目

Loading...

詳細情報

基本情報

水平出し作業が簡単なデジタル角度計。
【特長】
・X、Y方向の傾斜角度を同時に表示するため、水平出し作業が簡単。
・表示は、XY表示、Xのみ表示、Yのみ表示を切り替え可能。
・0コール、1/2コールスイッチにより、基準を決める、表示を半分にする等の操作がワンタッチで行える。
・表示部バックライト付。
・測定値をパソコンへ表示、記録できる専用ソフト付属。
・検査成績書、校正証明書、商品トレーサビリティ体系図付。
【用途】
・定盤、工作機械などの水平出し、傾斜角の測定等。

>ミスミ測定工具・計測機器校正証明書つき商品はこちらをご覧ください。
