タンガロイ

タンガロイ

アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A

アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
105,810円 ～ 176,240円
税込価格
116,391円 ～ 193,864円

【商品仕様】・アルミ加工用ねじ止め式正面フライスカッタ・切込み角：85.5度・...

詳細情報を確認する

  • 被削材：
    アルミ
  • 最大切り込み深さ (Ad)(mm)：
    8
  • CADデータ有無(2D/3D)：
    2D／3D

(i)ご注意

  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

型番

未確定6件の候補があります。

Loading...

商品情報

製品特長・仕様

製品の基本仕様・特長

「TFE」に刃先高さ調整機構付きカッタを拡充

  • 刃先高さ調整機構付
アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A 製品仕様01

調整機構で非鉄材料の仕上げ加工に対応。専用チップで鋼、鋳鉄、ステンレス鋼も対応可能。

性能・試験情報

■切削性能（アルミ加工）



〈加工面粗さの比較-PCDインサート〉

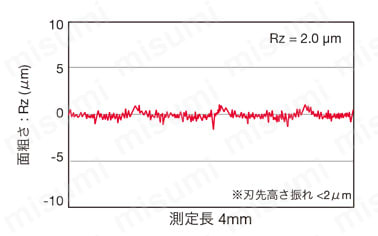

アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A 性能試験02

調整機構付きTFE

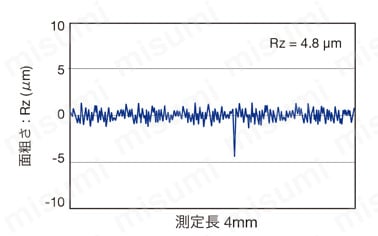

アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A 性能試験03

他社調整機構なしカッタ

カッタ：TFE12R080M25.4-60A（φ80mm、z=6）
インサート：SEGW12X4ZEFR-D DX140
機械：立形5軸M/C、BT40 15/22kW（Max.12,000min-1）
切削条件：Vc=1,500m/min、n=5,968min-1、fz=0.2mm/t、Vf=7,162mm/min、ap=2.0mm、ae=67mm
切削油：湿式
被削材：AC4C-T6
加工形態：平面加工

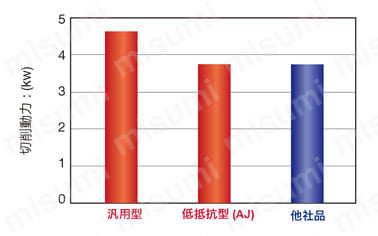

〈切削動力比較-AJブレーカ〉
アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A 性能試験04
〈加工面粗さ比較-AJブレーカ〉
アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A 性能試験05

カッタ：TFE12125R（φ125mm、z=6）
インサート：SEGW12X4ZEFR-D DX140、SEGT12X4-AJ KS05F
機械：立形5軸M/C、BT40 15/22 kW（Max.12,000min-1）
切削条件：Vc=1,500m/min、n=5,968min-1、fz=0.2mm/t、Vf=7,162mm/min、ap=2.0mm、ae=60mm
切削油：湿式
被削材：AC4C-T6
加工形態：平面加工

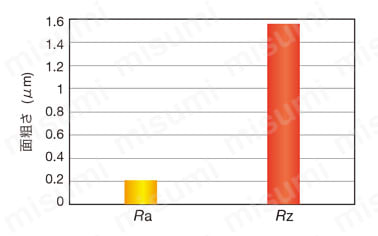

〈加工面粗さの比較-CBNインサート〉
アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A 性能試験06

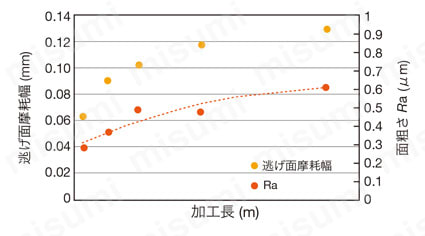

〈BX480の切削性能（FC300）〉
アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A 性能試験07
カッタ：TFE12R100M25.4-08A（φ100mm、z=8）
インサート：2QP-SECW12X412ZETR BX480
機械：立形3軸M/C、BT50 30/25kW（Max.10,000min-1）
切削条件：Vc=1,500m/min、n=4,777min-1、fz=0.3mm/t、Vf=11,456mm/min、ap=0.5mm、ae=65mm
刃先高さ振れ：＜2μm
切削油：乾式
被削材：FC250（200x100）
加工形態：平面加工
カッタ：TFE12R080M25.4-06A（φ80mm、z=6）
インサート：2QP-SECW12X412ZETR BX480
機械：立形3軸M/C、BT50 30/22kW（Max.15,000min-1）
切削条件：Vc=1,200m/min、n=4,777min-1、fz=0.3mm/t、Vf=8,599mm/min、ap=0.3mm、ae=50mm
刃先高さ振れ：＜2μm
切削油：乾式
被削材：FC300（200x100）
加工形態：平面加工

外形図

GAMP=+13°、GAMF=+7°
アルミ加工用ねじ止め式正面フライスカッタ TFE12R-A 外形図01

エア穴仕様です。

※アルミ加工用ねじ止め式正面フライスカッタ、切込み角：85.5°、四角形ポジインサート使用

推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。
被削材材種形状切削速度Vc（m/min）刃当り送りfz
（mm/t）
炭素鋼・合金鋼
（300HB以下）		AH120SEGW12X4ZEPR100～1800.03～0.15
NS740SEGW12X4ZEPR100～1800.03～0.15
ステンレス鋼
（250HB以下）		AH140SEGW12X4ZEPR80～1800.03～0.15
普通鋳鉄・ダクタイル鋳鉄AH120SEGW12X4ZEPR100～2000.03～0.15
ねずみ鋳鉄BX4802QP-SECW12X412ZETR800～1,5000.05～0.3
ダクタイル鋳鉄BX4802QP-SECW12X412ZETR500～8000.05～0.2
鋳造アルミ合金／ダイキャスト
（Si＜13%）		KS05FSEGT12X4ZEFR-AJ200～1,5000.05～0.2
DX140SEGW12X4ZEFR-D200～1,5000.05～0.2
鋳造アルミ合金／ダイキャスト
（Si≧13%）		KS05FSEGT12X4ZEFR-AJ80～2000.05～0.2
DX140SEGW12X4ZEFR-D200～5000.05～0.2
アルミ合金
（1000／3000／5000／6000系）
（引張強度350N/mm2未満）		KS05FSEGT12X4ZEFR-AJ200～1,5000.05～0.2
DX140SEGW12X4ZEFR-D200～1,5000.05～0.2
アルミ合金
（2000／4000／7000系）
（引張強度350N/mm2以上）		KS05FSEGWT12X4ZEFR200～1,5000.05～0.2
DX140SEGW12X4ZEFR-D200～1,5000.05～0.2
銅合金KS05FSEGT12X4ZEFR-AJ200～5000.05～0.2
DX140SEGW12X4ZEFR-D200～5000.05～0.2
  • ※ アルミ銅・合金加工にて、（1）面租度向上を希望される場合はさらい刃（-WD）の併用、（2）バリ抑制を希望される場合はバリ取りさらい刃（-BD）の併用を推奨します。
  • ※ アルミ・銅合金加工では湿式加工（水溶性切削油）を推奨します。銅・鋳鉄・ステンレス加工では乾式加工を推奨します。
  • ※ 工具突き出し長さがL/D=3（工具径の3倍）を超える場合には、上記切削条件（切削速度、送り）の70～80%を目安に設定してください。
  • ※ 鋳鉄加工にて（1）面粗度向上を希望される場合はさらい刃（1QP-SECW12X412ZETR-W）の併用、（2）バリ抑制を希望される場合はバリ取りさらい刃（1QP-SECW12X412ZETR-B）の併用を推奨します。

選定サポート情報

■各インサートの組合わせ方法

-汎用加工面精度重視バリ低減重視
使用
インサート		普通刃SEGW12X4ZEFR-D DX140◎◎◎
2QP-SECW12X412ZETR BX480
さらい刃SEGW12X4ZEFR-WD DX140-◎-
1QP-SECW12X4ZETR-W BX480
バリ取りさらい刃SEGW12X4ZEFR-BD DX140--◎
1QP-SECW12X4ZETR BX480
各刃の組込み枚数全数普通刃さらい刃をカッタ内に1～2枚普通刃数：
バリ取りさらい刃数＝1：1※
加工面精度（粗さ・うねり）△◎○
加工面のバリ△○◎

※交互に組み込み

型番リスト

表示件数:
  1. 1
型番
全長 (L)(mm)
シャンク径 (d)(mm)
刃数(枚)
寸法 φDc(mm)
寸法 ℓ(mm)
寸法 b(mm)
寸法 a(mm)
寸法 ΦDb(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
25.4
6
80
26
6
9.5
50

1個

105,810円( 116,391円 )

1日目

40
27
6
80
22
7
12.4
55

1個

105,810円( 116,391円 )

1日目

40
25.4
8
100
26
6
9.5
50

1個

145,860円( 160,446円 )

1日目

40
27
8
100
22
7
12.4
55

1個

145,860円( 160,446円 )

1日目

50
31.7
10
125
32
8
12.7
70

1個

176,240円( 193,864円 )

1日目

50
32
10
125
28.5
8
14.4
70

1個

176,240円( 193,864円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【商品仕様】
・アルミ加工用ねじ止め式正面フライスカッタ
・切込み角：85.5度
・四角形ポジインサート使用
・刃先高さ調整機付き

(i)ご注意

  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
