岩崎通信機

岩崎通信機

高電圧差動プローブ SS-320

高電圧差動プローブ SS-320

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
116,191円
税込単価
127,810円

高電圧差動プローブ【特長】・0Vを基準としない測定に対応します。・商用電源から...

詳細情報を確認する

  • 商品区分：
    プローブ
  • 使用環境：
    -10～50℃（但し、結露なきこと）、80%RH以下（40℃にて）
  • 性能保証温度：
    0～50℃（但し、結露なきこと）
  • 減衰比：
    50：1、500：1
  • 確度：
    ±2 %
  • 最大差動動作電圧(V)：
    ±1400（DC＋AC peak、500：1）、±140（DC＋AC peak、50：1）
  • 周波数帯域（プローブ単体）：
    DC～100MHz
  • 本体質量(g)：
    450
  • 付属品：
    ワニ口クリップ、プランジャーフッククリップ、取扱説明書

型番

SS-320 解除

Loading...

指定中 の仕様・寸法情報

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

SS-320

1個

116,191円( 127,810円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

高電圧差動プローブ
【特長】
・0Vを基準としない測定に対応します。
・商用電源からインバータのスイッチングデバイスの実動作波形の測定に最適です。

■計測機器特集ページのご紹介
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

商品仕様

製品特長・仕様

製品の基本仕様・特長

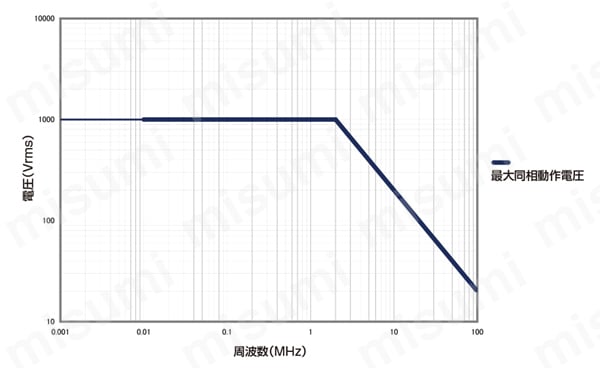

周波数特性DC～100MHz（-3dB）※ディレーティング特性を参照
減衰比50：1、500：1
確度±2%（20℃～30℃）※入力インピーダンスが1MΩ±1%のオシロスコープへ接続した状態にて
DC CMRR-70dB ※入力電圧500VDCにて
AC CMRR-80dB（50Hz/60Hz）/-50dB（100kHz）/-50dB（1MHz）
伝送遅延12.5ns（500：1、代表値）、13.5ns（50：1、代表値）
各入力からGND、入力間4MΩ以上//7.0pF以下、8MΩ以上//3.5pF以下
最大差動動作電圧±1400V（DC+AC peak、500：1）、±140V（DC+AC peak、50：1）
最大同相動作電圧±1400V（DC+AC peak）、または±1000Vrms
最大非破壊（差動モード、同相モード）±1500V（DC+AC peak）、1300Vrms
最大出力電圧レンジ±2.8V ※1MΩ±1%のオシロスコープへ接続した状態
出力オフセット組み合わせる他の機器にて調節可能
コネクタ出力側/入力側BNC型/特殊6芯コネクタ
全長2000mm±30mm
電源ケーブル長1000mm±20mm
入力リード長405mm±5mm
質量450g以下
保証温度範囲0℃～+50℃、（但し、結露なきこと）
動作温度・湿度-10℃～+50℃、（但し、結露なきこと）、80%RH以下（40℃にて）

IEC61010-031 Ed.1.1 対応（電気的測定及び試験のための手持形プローブアセンブリに対する安全要求事項）を次の条件下で満足します。
（1） 測定カテゴリ CAT II 1000 V、CAT III 600 V
（2） 汚染度2 ※汚染度はIEC60664-1に基づきます。
（3） 低電圧用減衰器、または分割器付きプローブアセンブリ（C タイプ）

性能試験情報

高電圧差動プローブ SS-320 製品特長・仕様01

外形図

外形図

高電圧差動プローブ SS-320 外形図01

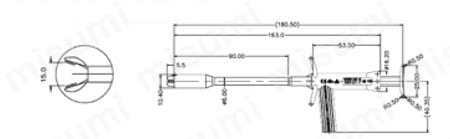

クロコダイルクリップ（標準付属品）


高電圧差動プローブ SS-320 外形図02

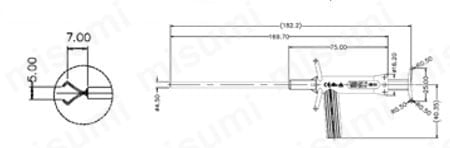

プランジャーフッククリップ（標準付属品）

使用方法・使用事例

使用事例

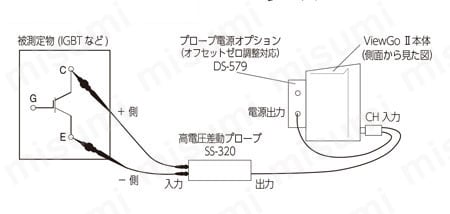

高電圧差動プローブ SS-320 使用事例01

電源オプション利用時

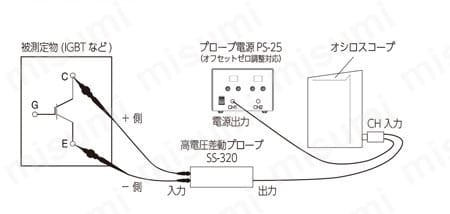

高電圧差動プローブ SS-320 使用事例02

外部電源利用時

カタログ
