ファンクションジェネレータ FXG-2220

ファンクションジェネレータ FXG-2220

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
77,200円
税込単価
84,920円

【特長】・DDS方式を採用し高分解能な波形を出力できます。・2チャンネル共、同...

詳細情報を確認する

  • 商品区分：
    本体
  • チャンネル数(ch)：
    2
  • 発信周波数(MHz)：
    20
  • 最大出力振幅(Vp-p)：
    20
  • 垂直分解能(bit)：
    10
  • 寸法（W×D×H）(mm)：
    266×293×107
  • 本体質量(g)：
    2500
  • 電源電圧（AC）(V)：
    100～240
  • 付属品：
    BNC-ワニ口ケーブル、CD（取扱説明書、ソフトウェア）、電源コード

型番

FGX-2220 解除

Loading...

指定中 の仕様・寸法情報

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

FGX-2220

1個

77,200円( 84,920円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・DDS方式を採用し高分解能な波形を出力できます。
・2チャンネル共、同じ機能が使用できます。
・3.5インチカラーLCD搭載です。

■計測機器特集ページのご紹介
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

商品仕様

製品特長・仕様

製品の基本仕様・特長

概要

FGX-2220は、任意波形機能を搭載したフル2チャンネルのDDS方式ファンクションジェネレータです。
2チャンネルともに波形、変調、トリガ機能など全ての機能が使用できます。チャンネル間位相*の設定、周波数や振幅レベルの連動なども可能です。
3.5インチカラーLCD採用により各チャンネルの出力波形、周波数、振幅、DCオフセットの設定や任意波形の作成が容易です。波形は、正弦波・方形波・パルス波・ランプ波・ノイズとAM／FM／PM／SUM変調、任意波形やスイープ、トリガバースト／Nサイクルなど外部機器からのトリガ信号による波形出力機能をサポートしています。また、最高9桁150MHzの周波数カウンタ機能も搭載しています。
インタフェースは、USBホスト／デバイスを標準装備しておりPCコントロールとUSBから波形データを取り込むことが可能です。フリーソフト「波形編集ソフトウェア」で簡単に波形を作成できます。
開発・設計および生産・教育現場など幅広くご使用いただける製品です。



特長

  • DDS方式を採用し高分解能な波形を出力できます
  • 2チャンネル共、同じ機能が使えます
  • 周波数分解能：1μHz
  • 任意波形機能（チャンネル別に設定可能）
    最高サンプルレート：120MS/s
    最高繰り返しレート：60MHz
    波形長：4Kポイント
    振幅分解能：10ビット
    波形メモリ：10個×4Kポイント
  • 正弦波、方形波、ランプ波、パルス波、ノイズ
  • AM, FM, PM, FSK, SUM変調
  • 周波数スイープ機能（内部／外部トリガ）
  • トリガバースト/Nサイクル機能
  • 設定メモリ：10個保存／呼出し
  • 周波数カウンタ：～150MHz（背面：1入力端子）
  • USBホスト／デバイスを標準装備
  • 3.5インチカラーLCD搭載
フル2CH 任意波形ファンクションジェネレータ FXG-2220 パネル説明
（1）3.5インチTFTカラー液晶
（2）ファンクションキー
（3）テンキー
（4）スクロールツマミと選択キー
（5）CH1、CH2出力端子
（6）チャンネル切替ボタン
（7）波形出カボタン
（8）機能選択キー
（9）電源スイッチ
（10）ACインレット
（11）USBホストボート
（12）冷却ファン
（13）USBデバイスポート
（14）入力端子：外部トリガ、変調、周波数カウンタ
（15）トリガ出力

●2チャンネル出力

FGX-2220は、2チャンネルのファンクションジェネレータです。CH1とCH2は、出力波形の種類・出カレベル・出カオン／オフなど別々に設定できます。また、2チャンネルの周波数や出カレベルを連動させる周波数／振幅カップリング機能、トラッキング（周波数／振幅）機能や、CH1とCH2の出力信号の位相（-180°～+180°）を設定して出力することが可能です。*

フル2CH 任意波形ファンクションジェネレータ FXG-2220 2チャンネル出力

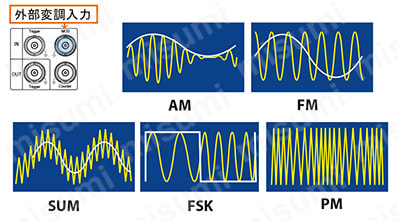

●変調機能

フル2CH 任意波形ファンクションジェネレータ FXG-2220 変調機能
FGX-2220は、AM変調、FM変調、PM変調、FSK変調、SUM変調と5種類の変調モードを持っています。変調波形は、内部または外部MOD入力端子から入力可能です。

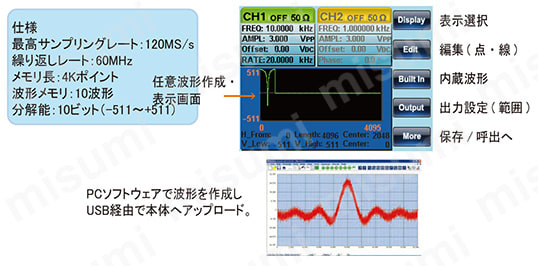

●任意波形機能

FGX-2220は、任意波形を作成しCH1とCH2別々の任意波形を出力することができます。
正弦波などの機能波形のほかに64種類の内蔵波形があり、様々な波形の作成が本体で可能です。作成した波形は、本体メモリヘ10個まで保存可能です。
またPCソフトウェアを使用すればPCで作成した波形をUSB経由でAFGへ転送できます。

フル2CH 任意波形ファンクションジェネレータ FXG-2220 任意波形機能


●トリガモード

トリガモードは、ゲートモードとN-サイクルモードの2種類があります。
N-サイクルは、指定したサイクルをトリガ信号（内部、外部*または手動）に合わせて出力します。
外部トリガ入力は、CH1とCH2共通ですがCH1とCH2それぞれの別々のトリガモード、周波数などの設定をトリガ信号に対応して出カできます。ゲートモードは、外部トリガ信号の間（正または負を選択可能）信号を出力します。

フル2CH 任意波形ファンクションジェネレータ FXG-2220 トリガモード

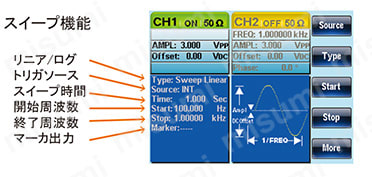

●スイープ機能

正弦波、方形波またはランプ波で周波数を掃引することができます。
スタート／ストップ周波数（または、センター周波数とスパン）、スイープ時間とトリガソース（内部／外部／手動）を設定できます。外部トリガを選択するとトリガ入力端子からTTLレベルのパルスが入力される毎に掃引を実行します。
スイープの種類は、リニアまたはログが選択できスイープ方向は周波数アップ、ダウンが可能です。
周波数アップ＝スタート周波数くストップ周波数
周波数ダウン＝スタート周波数＞ストップ周波数
フル2CH 任意波形ファンクションジェネレータ FXG-2220 スイープ機能

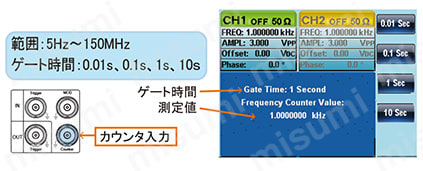

●周波数カウンタ内蔵（背面入力端子）

周波数カウンタ機能を搭載しています。
外部信号入力端子から入力された信号の周波数を測定することが可能です。

フル2CH 任意波形ファンクションジェネレータ FXG-2220 周波数カウンタ内蔵（背面入力端子）


●インターフェース

USBホスト／デバイスポートを標準で装備しています。
USBデバイスポートは、PCから周波数、振幅、OUTPUTオン／オフ設定などコントロールが可能です。
USBホストポートは、USBメモリやデジタルオシロスコープから波形データを入力することが可能です。



＜定格＞

本器の仕様は、18℃～28℃の下で少なくとも30分以上エージングされた状態で、特に指定が無い場合、50Ω負荷での測定に適用されます。

波形種類正弦波、方形波、ランプ波、パルス波、ノイズ、任意波形
任意波形機能最高サンプルレート120MS/s
最高繰り返しレート60MHz*
波形メモリ長4Kポイント
振幅分解能10ビット
不揮発性メモリ4Kポイント
周波数帯域20MHz（-3dB）
周波数範囲正弦波1μHz～20MHz *12
方形波1μHz～5MHz *12
ランプ波1μHz～1MHz
分解能1μHz
確度安定度±20ppm
エージングレート±1ppm/年
許容差≦1mHz
出力特性振幅*A範囲1mVpp～10Vpp （50Ω負荷時）
2mVpp～20Vpp （開放回路時）
確度±（設定の2%+1mVpp）、1kHzにて
分解能1mVまたは3デジット
平坦性（1kHz基準）±1% （0.1dB）≦100kHz
±3% （0.3dB）≦5MHz
±5% （0.4dB）≦12MHz
±10% （0.9dB）≦20MHz
単位Vpp、Vrms、dBm
オフセット範囲±5Vpk AC+DC （50Ω負荷時）
±10Vpk AC+DC （開放回路時）
確度±（設定の2%+10mV+振幅の0.5%）
波形出力出カインピーダンス50Ω代表値（固定）
＞10MΩ （出カオフ時）
正弦波特性波形ひずみDC～200kHz：≦-55dBc、振幅＞0.1Vpp
200kHz～1MHz：≦-50dBc、振幅＞0.1Vpp
1MHz～5MHz：≦-35dBc、振幅＞0.1Vpp
5MHz～20MHz：≦-30dBc、振幅＞0.1Vpp
方形波特性立上り／立下り時間≦25ns、50Ω負荷、最大出力時 *1
オーバーシュート5% 代表値
対称性周期の1% +5ns
デューティー可変範囲1.0%～99.0%；≦100kHz
10.0%～90.0%；≦1MHz
50% （固定）；＞1MHz
ランプ波直線性＜出カピークの0.1%
シンメトリ可変範囲0%～100%、分解能0.1%
パルス波周期40ns～2,000s
パルス幅20ns～1999.9s*2
オーバーシュート＜5%
ジッタ20ppm±10ns
AM変調キャリア波形正弦波、方形波、ランプ波、パルス波、ARB
変調波正弦波、方形波、三角波、上昇ランプ波、下降ランプ波
変調周波数内部；2mHz～20kHz、外部；DC～20kHz*3
変調度0%～120.0%
変調ソース内部／外部*3
FM変調キャリア波形正弦波、方形波、ランプ波
変調波正弦波、方形波、三角波、上昇ランプ波、下降ランプ波
変調周波数内部；2mHz～20kHz、外部；DC～20kHz*3
最大偏移DC～最大周波数
変調ソース内部／外部*3
注意：外部ソース；最大±5V、約0Vでキャリア周波数
+電圧でキャリア周波数+周波数偏差
-電圧でキャリア周波数+周波数偏差
スイープ波形正弦波、方形波、ランプ波
種類直線または対数
スタート／ストップ周波数1μHz～最大周波数
スイープ時間1ms～500s
マーカ機能マーカ周波数、オン／オフを選択可能
トリガ内部／外部*5／手動
FSK変調キャリア周波数正弦波、方形波、ランプ波、パルス波
変調波方形波（デューティー50%）
変調レート内部；2mHz～100kHz、外部；DC～100kHz
周波数レンジ1μHz～最大周波数
ソース内部／外部*6
外部ソースTTL信号レベル
注意：TTLハイレベルでホップ周波数になります。
PM変調キャリア波形正弦波、方形波、ランプ波
変調波正弦波、方形波、三角波、上昇ランプ波、下降ランプ波
変調周波数内部；2mHz～20kHz、外部；DC～20kHz
位相偏移0°～360°
ソース内部／外部（MOD INPUT端子の最大電圧は±5V）
SUM変調キャリア波形正弦波、方形波、ランプ波、パルス波、ノイズ
変調波*正弦波、方形波、三角波、上昇ランプ波、下降ランプ波
変調周波数内部；2mHz ～ 20kHz、外部；DC～ 20kHz
SUM変調0%～100%
ソース内部／外部*8
外部トリガ入力種類FSK、バースト／Nサイクル、スイープ
入カレベルTTLコンパチブル
スロープ立ち上がりまたは立下りを選択（スイープは除く）
パルス幅＞100ns
入力インピーダンス10kΩ
周波数DC～20kHz
トリガ出力種類バースト、ARBの先頭とスイープのマーカ*9
レベルTTLコンパチブル（50Ω）
パルス幅＞450ns
最大レート1MHz
Fan-out≧4TTL負荷
インピーダンス50Ω 代表値
デュアルチャンネル機能-CH1CH2
位相-180°～+180°-180°～+180°
同期位相同期位相同期
トラック機能CH2 = CH1CH1 = CH2
カップリング周波数（レシオまたは差）周波数（レシオまたは差）
振幅とDCオフセット振幅とDCオフセット
バースト（Nサイクル／ゲート）波形正弦波、方形波、ランプ波、ARB
周波数1μHz～5MHz *13
バーストカウント1～65,535
スタート／ストップ位相-360°～360°
内部周期1ms～500s
トリガソースマニュアル、内部または外部
トリガ遅延N-サイクル、無限0s～655,350ns
周波数カウンタ範囲5Hz～150MHz
確度タイムベース確度±1カウント
タイムベース確度±20ppm （23°±5°）、30分工ージング後
ゲート時間／表示桁数0.001s/6桁、0.1s/7桁、1s/8桁、10s/9桁
分解能最高分解能：100nHz （＜1Hz）、0.1Hz （＜100MHz）
入カインピーダンス1kΩ
感度35mVrms～30Vrms （5Hz～150MHz）
保存／呼出ARB／パネル設定10グループ
インターフェースUSBホスト外部USBメモリへ波形を保存または呼出
USBデバイスPCコントロール（USB-CDC）
ディスプレイ-3.5インチカラーTFT液晶（320×240 ドット）
一般仕様信号グランド全ての入出力端子のグランドはシャーシグランドに接続
電源電圧AC100V～240V、50～60Hz
消費電力25W （最大）
動作温度使用保証範囲18℃～28℃、動作温度0℃～40℃
相対湿度＜80%、0℃～40℃
設置カテゴリCAT II
寸法266（W）×107（H）×293（D） mm
質量約2.5kg
付属品CD （ユーザーマニュアル）、電源コード、BNC-ワニ口ケーブル：GTL-101×2

*：正弦波のみ
*1：周波数が5MHz（周期が＜200ns）以上では、設定周波数と波形の立上リ／立下リ時間の制約により振幅の減少や波形歪みが大きくなります。
*2：パルス幅の設定は、20nsまで設定はできますが、100ns未満では、設定周波数が高くなるとパルス形の立上リ／立下り時間により振幅が制限されます。
*3：外部変調ソースを選択した場合、背面パネルのMOD入力端子から入力する変調信号（最大±5V）に制御されます。変調度が100%に設定されている場合、キャリア振幅は、出力設定電圧の約1/2となリ、外部信号の振幅が+5Vで振幅は最小になり-5Vで振幅は最大となります。
*4：外部変調ソースを選択した場合、変調周波数は、背面パネルのMOD入力端子に入力される最大±5Vの信号でコントロールされます。周波数偏差は、入力信号の電圧に比例します。例えば、変調信号の電圧が正の電圧で周波数は増加し、+5Vで設定されたキャリア周波数+1/2周波数偏差となり、負の電圧を入力すると、周波数は減少しキャリア波形1/2周波数偏差の信号となリます。0V近辺でキャリア周波数となります。
*5：外部トリガソースを使用すると、背面パネルのトリガ入力端子に入力されたトリガパルス（TTLハイレベル）を受信するたびにスイープします。
トリガ信号の周期は、スイープ時間設定（最小時間1ms）と等しいか遅くなるように設定してください。外部トリガ信号の周期≦スイープ時間
*6:外部トリガ入力端子に入力されるTTLレベルの信号でコントロールされます。
TTLハイレベルでホップ周波数になり、TTLローレベルでキャリア周波数となります。
*7：位相偏差は、背面パネルのMOD INPUT端子に入力される最大±5Vの信号でコントロールされます。外部信号が+5Vの場合、位相偏差は設定値と同じになります。
*8：外部変調ソースを選択した場合、SUMの振幅は、背面パネルにあるMOD入力端子の信号（最大±5V）でコントロールされます。
例えば、SUM振幅を30%に設定している場合、キャリア信号の振幅は70%（100%-30%）となり、外部入力信号が+5Vでキャリア波から入力信号の約30%が引き算され、-5Vでキャリア波に入力信号の約30%が加算されます。出力信号振幅：キャリア波振幅×（100%-SUM Ampl%）-外部信号振幅×SUMAmpl%
*9：CH1/CH2を同時にスイープモードまたはバーストモードにしたとき、CH2のマーカが優先されます。
*10：Infinit（無限回）の場合、トリガはマニュアルのみです。
*11：SUM変調の変調波形で方形波を選択した場合、周波数によってはオーバーシュートがあリます。
*12：設定範囲は1μHz～25MHzで20MHz以上は精度保証外になリます。
*13：設定範囲は1μHz～25MHzで5MHz以上は精度保証外になります。

注意・禁止事項

注意・禁止事項

  • 正しく安全にお使いいただくため、ご使用の前に必ず「取扱説明書」と「安全上のご注意」をよくお読みください。
  • 「水、湿気、湯気、ほこり、油煙」等の多い場所に設置しないでください。「火災、感電、故障」などの原因となることがあります。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。
