552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－GU用部品

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

ミツトヨ

ミツトヨ

552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－GU用部品

  • SALE 2025/03/31まで
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
14,580円 ～ 34,344円  特別価格
税込価格
16,038円 ～ 37,778円  特別価格

ミツトヨ 552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－G...

詳細情報を確認する

  • 使用可能な本体：
    CFC-45GU､CFC-60GU､CFC-100GU､CFC-150GU､CFC-200GU
  • 種類：
    部品・アクセサリ

型番

未確定11件の候補があります。 型番リストから選択するか、仕様を選択し型番を確定してください。

Loading...

製品特長・仕様

製品の基本仕様・特長

専用測定子

型番仕様品名
07CAA044右（単品）M形測定子
07CAA045左（単品）
07CZA0562個セット
07CZA0411個（単品）ポイント測定子
07CZA0582個セット
07CZA0391個（単品）穴ピッチ測定子
07CZA0572個セット
07CZA042右（単品）ケガキ用測定子
07CZA043左（単品）
07CZA0552個セット
07CZA0441個（単品）基準プレート

品名使用可能な本体測定範囲（mm）本体との組み合わせの器差（mm）
 M形測定子CFC-45GU0～450±0.06
CFC-60GU0～600
CFC-100GU0～1,000±0.07
CFC-150GU0～1,500±0.11
CFC-200GU0～2,000±0.14
ポイント測定子CFC-45GU50.1～500（内側）±0.09
0～450（外側）
CFC-60GU50.1～650（内側）
0～600（外側）
CFC-100GU50.1～ 1,050（内側）±0.10
0～ 1,000（外側）
CFC-150GU50.1～1,550（内側）±0.14
0～ 1,500（外側）
CFC-200GU50.1～2,050（内側）±0.17
0～2,000（外側）
穴ピッチ測定子CFC-45GU30.1～480±0.08
CFC-60GU30.1～630
CFC-100GU30.1～1,030±0.09
CFC-150GU30.1～1,530±0.13
CFC-200GU30.1～2,030±0.16
品名使用可能な本体測定範囲（mm）本体との組み合わせの器差（mm）
ケガキ用測定子CFC-45GU30.1～480±0.10
CFC-60GU30.1～630
CFC-100GU30.1～1,030±0.11
CFC-150GU30.1～1,530±0.15
CFC-200GU30.1～2,030±0.18
基準プレート
+
ハイトゲージの
スクライバ
（No.70GZA000）		CFC-45GU0～450±0.10
CFC-60GU0～600
CFC-100GU0～1,000±0.11
CFC-150GU0～1,500±0.15
CFC-200GU0～2,000±0.18
基準プレート
+
ポイント測定子		CFC-45GU60～450（内側）±0.12
0～450（外側）
CFC-60GU60～600（内側）
0～600（外側）
CFC-100GU60～1,000（内側）±0.13
0～1,000（外側）
CFC-150GU60～1,500（内側）±0.17
0～1,500（外側）
CFC-200GU60～2,000（内側）±0.20
0～2,000（外側）
基準プレート
+
穴ピッチ測定子		CFC-45GU15.1～465±0.11
CFC-60GU15.1～615
CFC-100GU15.1～1,015±0.12
CFC-150GU15.1～1,515±0.16
CFC-200GU15.1～2,015±0.19

外形図

552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－GU用部品 外形図1

M形測定子
測定子の器差：±0.02mm

552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－GU用部品 外形図2

ポイント測定子
測定子の器差：±0.05mm

552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－GU用部品 外形図3

穴ピッチ測定子
測定子の器差：±0.04mm
※オフセット値の刻印のある面を正面（表示部側の面）、または背面（表示部の裏面）にして取り付けてください。

552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－GU用部品 外形図4

ケガキ用測定子
測定子の器差：±0.06mm

552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－GU用部品 外形図5

基準プレート
測定子の器差：±0.05mm
※基準プレート同士を組み合わせた場合、測定子の器差の範囲内で測定面に隙間が生じることがあります。
※測定子の器差は単品（使用）時の器差となります。複数個使用する場合は誤差が大きくなりますのでご注意ください。



使用方法・使用事例

使用事例

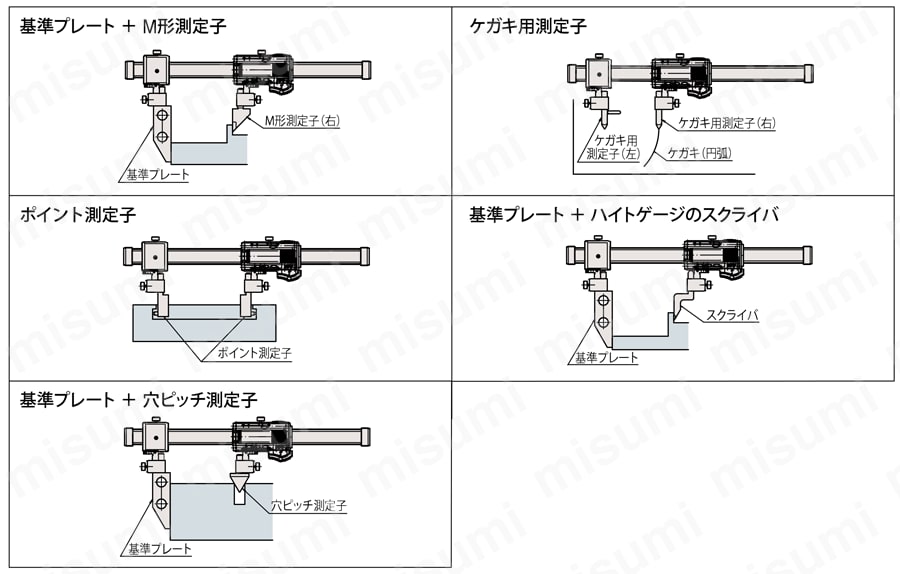

552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－GU用部品 使用例

上記組合わせは一例となります。

メーカー紹介

産業のマザーテクノロジーと呼ばれ、世界中のあらゆる製造シーンで必要とされ続けている、精密測定。現代においては”インダストリー4.0”に象徴される目覚ましい技術革新の波の中で、工場や製造業そのものの在り方はますます高度化し、精密測定に期待される役割も高まりを見せる一方です。
1934年に創業したミツトヨは、「精密測定で社会に貢献する」を理念としながら、世界に市場を拡げ、精密測定機器の総合メーカーとしての歩みを重ねてきました。
けれどいま、ミツトヨが挑戦するのは「測る」だけでは終わらない、お客様にとっての「その先」を創り出すソリューションです。
最適な検査環境の開発、自社技術を応用した現場の工程改善、測定データの活用による「止まらない工場」の実現まで。
製造の根幹に携わる存在だからこそ、可能性の広がりは無限です。
「測る」のその先へ。
ミツトヨの新しい挑戦が始まっています。

商品情報を表示

絞り込み条件：1 項目の仕様が未選択です

すべて解除

  • 商品タイプ

    解除
    • ポイント測定子 1個(単品)
    • 基準プレート 1個(単品)
    • 穴ピッチ測定子 1個(単品)
    • M形測定子 2個セット
    • ケガキ用測定子 2個セット
    • ポイント測定子 2個セット
    • 穴ピッチ測定子 2個セット
    • M形測定子 右(単品)
    • M形測定子 左(単品)
    • ケガキ用測定子 右(単品)
    • ケガキ用測定子 左(単品)

  • タイプ

    解除
    • 07C□A

  • 出荷日

    解除
    • すべて
    • 3日以内
    • 4日以内

型番リスト

表示件数:
  1. 1
型番
商品タイプ
器差(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
M形測定子 右(単品)
測定子:±0.02

1個

14,823円( 16,305円 )

4日目

M形測定子 左(単品)
測定子:±0.02

1個

14,823円( 16,305円 )

4日目

穴ピッチ測定子 1個(単品)
測定子:±0.04

1個

14,580円( 16,038円 )

4日目

ポイント測定子 1個(単品)
測定子:±0.05

1個

18,873円( 20,760円 )

4日目

ケガキ用測定子 右(単品)
測定子:±0.06

1個

16,929円( 18,622円 )

4日目

ケガキ用測定子 左(単品)
測定子:±0.06

1個

18,063円( 19,869円 )

4日目

基準プレート 1個(単品)
測定子:±0.05

1個

22,518円( 24,770円 )

4日目

ケガキ用測定子 2個セット
測定子:±0.06

1個

31,833円

31,349円

( 34,484円 )

4日目

M形測定子 2個セット
測定子:±0.02

1個

26,973円( 29,670円 )

4日目

穴ピッチ測定子 2個セット
測定子:±0.04

1個

26,487円( 29,136円 )

3日目

ポイント測定子 2個セット
測定子:±0.05

1個

34,344円( 37,778円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

ミツトヨ 552シリーズ ABSクーラントプルーフカーボンキャリパ CFC－GU用部品

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
