京セラ

京セラ

マジックドリルDRV 面取りアタッチメント用チップ

マジックドリルDRV 面取りアタッチメント用チップ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
1,720円
税込単価
1,892円

京セラ マジックドリルDRV 面取りアタッチメント用チップ。

詳細情報を確認する

  • 適合本体：
    DRV-CH
  • ドリル径（刃径）(mm)：
    3.3
  • コーティング・表面処理有無：
    有
  • 用途：
    面取り
  • インサート厚み(mm)：
    3.18
  • コーナR（半径）(mm)：
    0.2
  • チップ材質（詳細）：
    PR1535
  • コーティング・表面処理（詳細）：
    MEGACOAT NANO

(i)ご注意

  • 商品画像は代表例です。型番により、形状が異なる場合がございます。

型番

CH0503-45-PR1535 解除

Loading...

指定中 の仕様・寸法情報

商品情報

製品特長・仕様

製品の基本仕様・特長

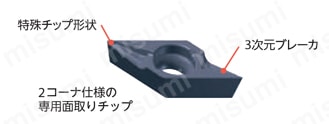

  • 優れた耐びびり性能

面取りチップは3次元ブレーカにより低抵抗
特殊チップ形状で、切れ刃先端の欠損を抑制
2コーナ仕様によるコスト低減

マジックドリルDRV 面取りアタッチメント用チップ 関連画像3

性能・試験情報

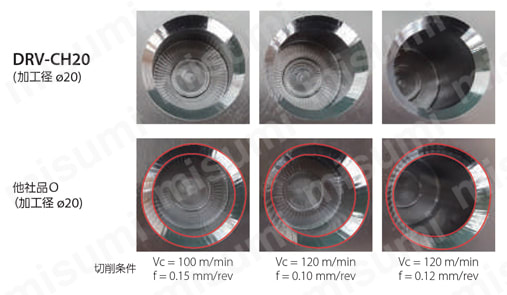

■耐びびり性能比較評価結果（京セラ社比較）

びびり無く良好な加工面（面取り部）を実現

マジックドリルDRV 面取りアタッチメント用チップ 性能・試験情報

切削条件：Vc=100m/min、f=0.15mm/rev ／ Vc=120m/min、f=0.10mm/rev ／ Vc=120m/min、f=0.12mm/rev

・DRV-CH20はびびり無く良好

・他社品Oは面取り部にびびり発生

被削材：S45C
使用機械：BT-50マシニングセンタ
φ20-3D、 H=30mm、C2.0の加工

外形図

マジックドリルDRV 面取りアタッチメント用チップ 外形図

使用方法・使用事例

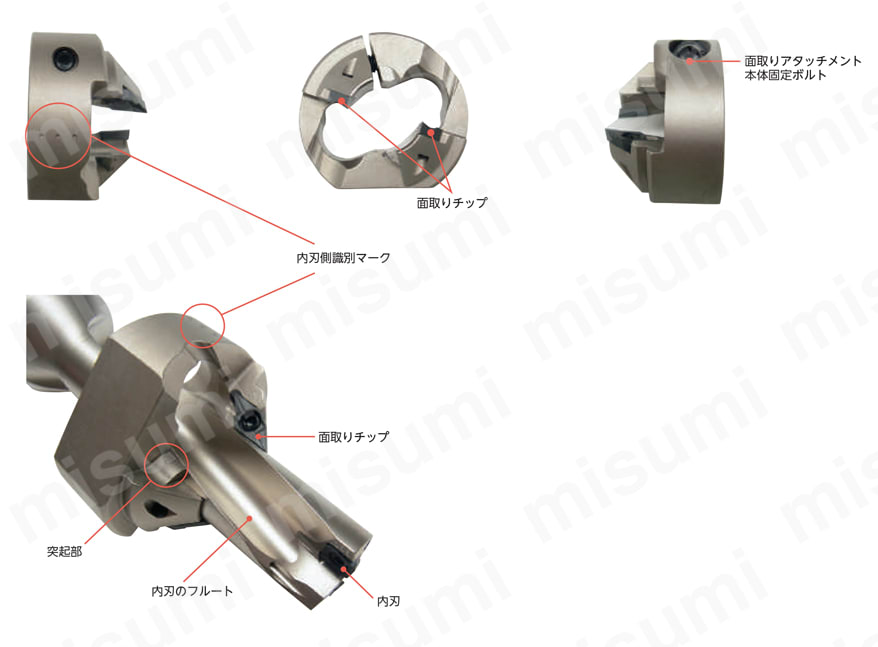

使用方法

マジックドリルDRV 面取りアタッチメント用チップ 使用方法
  • （1）面取りアタッチメント側面の「…」マークが、内刃フルート側へくるようにDRVドリル本体に挿入してください
  • （2）面取りアタッチメントのチップと、突起部がフルートに掛からないように位置を調整し、下表の推奨締付トルクで固定ボルトを締付けてください

推奨締付トルク

面取りアタッチメント型番締付トルク
（N・m）		本体固定ボルトレンチ
DRV-CH17～CH2610HH6X18LW-5
DRV-CH2714HH8X20LW-6

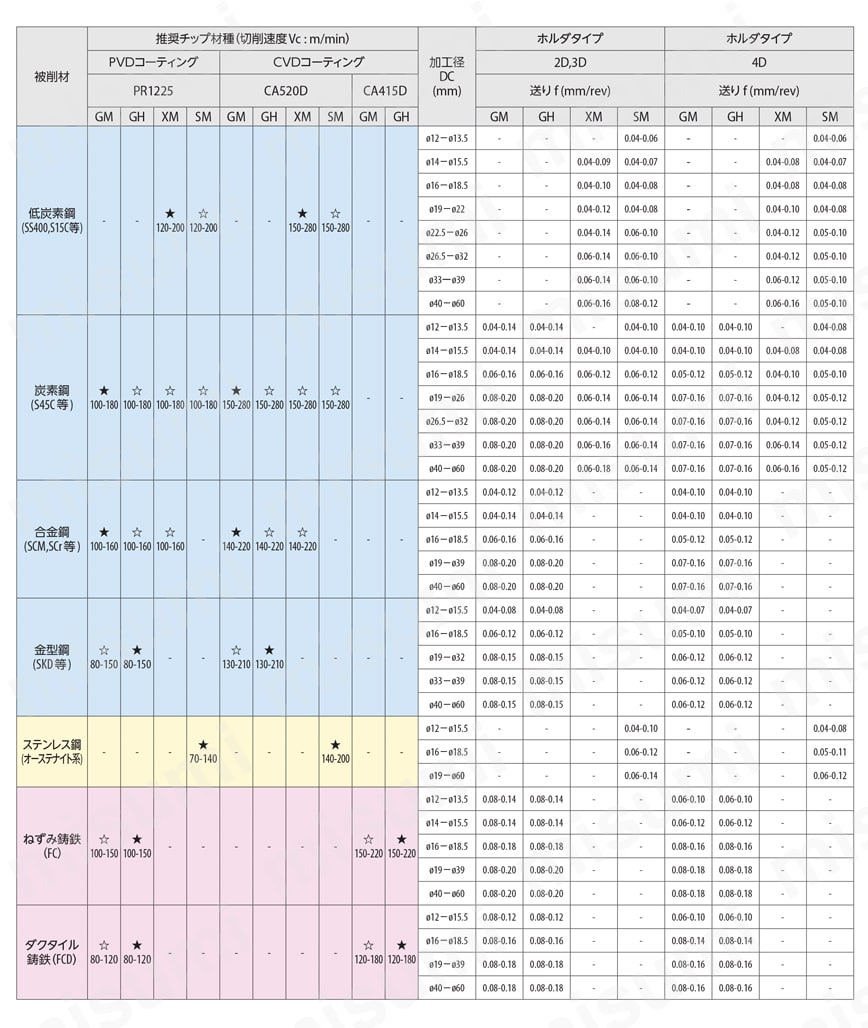

推奨切削条件

推奨切削条件表

2D／3D／4D（湿式加工）

マジックドリルDRV 面取りアタッチメント用チップ 推奨切削条件表1

5D／6D（湿式加工）

マジックドリルDRV 面取りアタッチメント用チップ 推奨切削条件表2

★第1推奨   ☆第2推奨

内部給油クーラントを推奨します

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

CH0503-45-PR1535

10個

1,720円( 1,892円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

京セラ マジックドリルDRV 面取りアタッチメント用チップ。

(i)ご注意

  • 商品画像は代表例です。型番により、形状が異なる場合がございます。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

CH0503-45-PR1535で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

マジックドリルDRV 面取りアタッチメント用チップの型番CH0503-45-PR1535のページです。
型番CH0503-45-PR1535に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

マジックドリルDRV 面取りアタッチメント用チップ

マジックドリルDRV 面取りアタッチメント用チップ

    マジックドリルDRV用チップGM-E型

    マジックドリルDRV用チップGM-E型

      マジックドリルDRV用チップXM-E型

      マジックドリルDRV用チップXM-E型

        マジックドリルDRV用チップGM-I型

        マジックドリルDRV用チップGM-I型

          マジックドリルDRV用チップXM-I型

          マジックドリルDRV用チップXM-I型

            ドリル用インサート GCMT

            ドリル用インサート GCMT

              SumiDrill GDXH型用インサート GDXT

              SumiDrill GDXH型用インサート GDXT

                汎用NDJブレーカ付インサート

                汎用NDJブレーカ付インサート

                  片面仕様インサート 汎用NDJブレーカ付き

                  片面仕様インサート 汎用NDJブレーカ付き

                    マジックドリル DRV用内刃チップ（汎用）

                    マジックドリル DRV用内刃チップ（汎用）

                      マジックドリルDRV用チップGH-E型

                      マジックドリルDRV用チップGH-E型

                        マジックドリル DRV用外刃チップ（軟鋼加工用）

                        マジックドリル DRV用外刃チップ（軟鋼加工用）

                          マジックドリル DRV用内刃チップ（軟鋼加工用）

                          マジックドリル DRV用内刃チップ（軟鋼加工用）
                            メーカー 京セラ 京セラ 京セラ 京セラ 京セラ 三菱マテリアル 住友電工ハードメタル タンガロイ タンガロイ 京セラ 京セラ 京セラ 京セラ
                            通常価格 1,720円 1,030円 900円 1,030円 900円 812円 843円 1,840円 1,290円 720円～ 720円～ 720円～ 720円～
                            通常出荷日 4日目   3日目～   4日目   2日目   4日目   1日目～   2日目   1日目   1日目   1日目～   3日目～   3日目～   1日目～
                            適合本体 DRV-CH S40-DRV S40-DRV S40-DRV S40-DRV TAF GDXH MCTR L/D=15、MCTR L/D=20、MCTR L/D=25、MCTR L/D=35、MCTR L/D=40、MCTR L/D=45、TRLG MCTR L/D=25 - - - -
                            ドリル径（刃径）(mm) 3.3 5.7 4.6 5.7 4.6 12～14.5 18.5～22.0 12～13.99 10～11.8 - - - -
                            コーティング・表面処理有無 有 有 有 有 有 有 有 有 有 有 有 有 有
                            用途 面取り 汎用 軟鋼加工用 汎用 軟鋼加工用 - - - - 汎用 刃先強化型 軟鋼加工用 軟鋼加工用
                            インサート厚み(mm) 3.18 5 4.5 5 4.5 - - - - - - - -
