京セラ

京セラ

MFK-SF フェースミル

MFK-SF フェースミル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
102,960円 ～ 264,300円
税込価格
113,256円 ～ 290,730円

【特長】・刃振れ調整機構付き鋳鉄加工用カッタ・セラミックチップとCBNワイパー...

詳細情報を確認する

(i)ご注意

  • カッタ本体には、チップは付属しておりません。
  • 商品画像は代表例です。型番により、形状が異なる場合がございます。

型番

未確定10件の候補があります。

Loading...

商品情報

製品特長・仕様

製品の基本仕様・特長

鋳鉄の高速・高精度加工を実現

  • 鋳鉄加工用高速多刃仕様カッタ
  • 刃振れ調整機構付きで面粗さ向上
  • 高能率・高精度加工を両立

（1）刃振れ調整機構付きで高精度加工を実現

刃振れ調整が可能な多刃カッタ
セラミックチップとCBNワイパーチップとの組合せで、鋳鉄の高速・高精度加工を実現

（2）高能率加工を実現する特殊チップ構造

ヘリカル切れ刃構造で低抵抗

MFK-SF フェースミル 関連画像

最大A.R.+15°

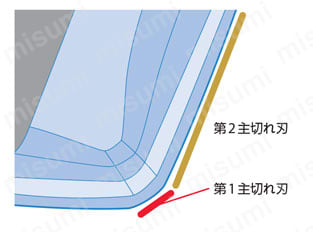

ダブルエッジ構造で欠損を抑制

MFK-SF フェースミル 関連画像

性能・試験情報

■切削抵抗比較（京セラ社比較）

MFK-SF フェースミル 関連画像

径方向の合力／軸方向の合力
切削条件：Vc=180m/min、fz=0.3mm/t、ap×ae=3.0×62mm、Dry
被削材：FCD600、φ125

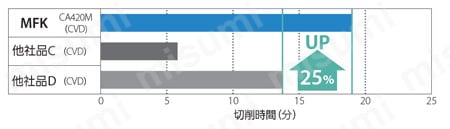

■耐欠損性比較（京セラ社比較）

MFK-SF フェースミル 関連画像

切削条件：Vc=300m/min、fz=0.5mm/t、ap=2.0mm、Wet
被削材：FCD450（4ケ穴）

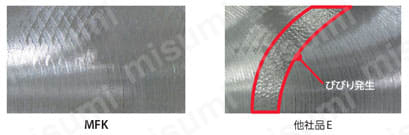

■加工面比較（京セラ社比較）

MFK-SF フェースミル 関連画像

切削条件：Vc=180m/min、fz=0.3mm/t、ap×ae=3×78mm、Dry
被削材：FCD600

バリ比較（京セラ社比較）

MFK-SF フェースミル

切れ味が良くバリを抑制

外形図

MFK-SF フェースミル 外形図

使用方法・使用事例

使用方法

刃振れ調整方法

  • 1. すべての部品をホルダに取付けてください。
  • 2. ロケータ後端部を調整ねじと接触させ（図1）、
    内側へ軽く押し当ててください（図2）
    ロケータ固定ねじを仮締めしてください
  • 3. チップをロケータに取付けてください（図3）
    締付ねじを仮締めしてください。仮締めする際は、押え金具がチップと接触後、40～45°締め付ける程度としてください
  • 4. 仮締めしたロケータ固定ねじを緩めてください（図4）
  • 5. 調整ねじを回し、突出し量を調整してください（図5）
  • 6. 締付ねじを締付け、チップを固定してください（締付けトルク：6N・m）
  • 7. ロケータ固定ねじを締め付けてください（締付けトルク：10N・m）

注意点

  • 1. 調整は、手順1～7に従って操作してください
  • 2. 調整の際、クランプボルトは緩めた状態にしてください
    締め付けられている状態で調整ねじを回すと、調整ねじのねじ部が損傷する恐れがあります
  • 3. 調整後、調整チップの刃振れを5μm以内に確保してください
MFK-SF フェースミル 使用方法

推奨切削条件

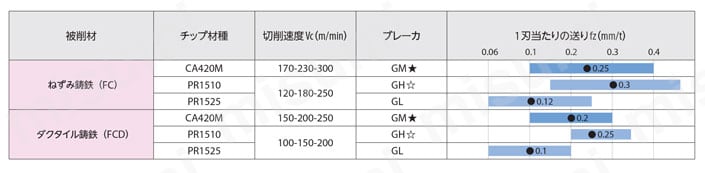

推奨切削条件表

★第1推奨、☆第2推奨
MFK-SF フェースミル 関連画像

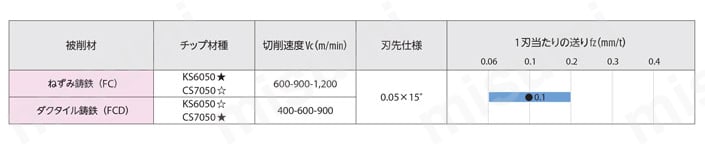

セラミック・CBN

ノンブレーカ

MFK-SF フェースミル 関連画像

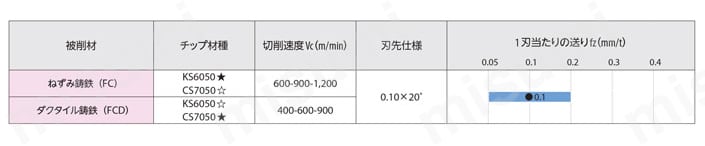

ブレーカ付き

MFK-SF フェースミル 関連画像

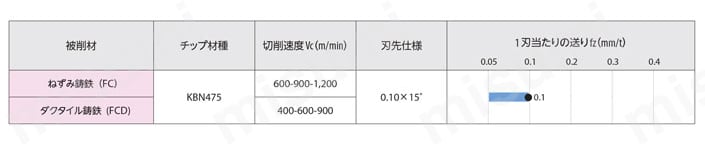

CBNワイパーチップ

MFK-SF フェースミル 関連画像

切削条件時の注意

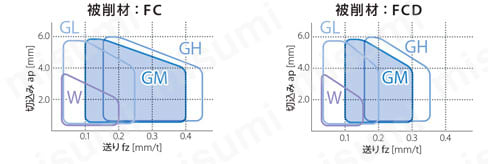

推奨領域

MFK-SF フェースミル 関連画像

被削材：FC／被削材：FCD

  • 1. Wを使用の際には「GM+W」「GH+W」の組合せでご使用ください
  • 2. fz=0.2以上でご使用されますとコーナ部の損傷が大きくなります。Wの主切れ刃はGM、GHより下がっています
    そのため、Wの次に加工を行う刃は設定の2倍の送りでの加工となります

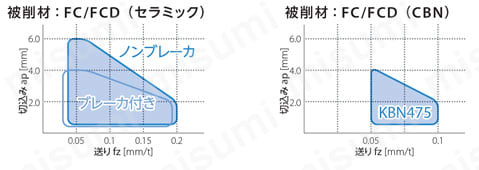

推奨領域（セラミック・CBN）

MFK-SF フェースミル 関連画像

被削材：FC／FCD（セラミック）／被削材：FC／FCD（CBN）

CBNワイパーチップ使用時のご注意

  • 1. CBNワイパーチップは、セラミックチップと組合せてご使用ください
    その際の1刃当たりの送りfzは、0.1mm/t以下としてください
  • 2. CBNワイパーチップの主切れ刃は、セラミックチップより下がっています。そのため、CBNワイパーチップの次に加工を行う刃は設定の2倍の送りでの加工となります

選定サポート情報

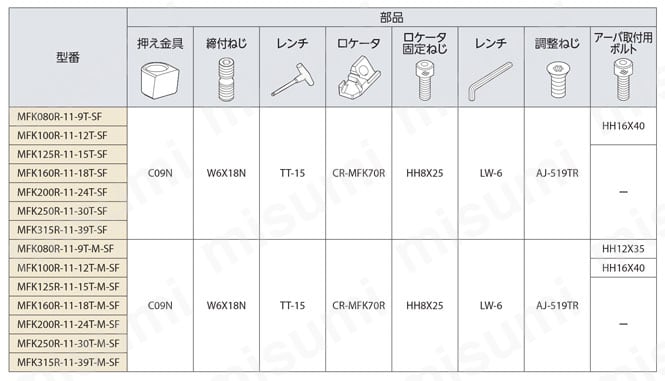

部品

MFK-SF フェースミル 選定サポート情報

型番リスト

表示件数:
  1. 1
型番
刃径 D(φ)
刃数(枚)
インロー部
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
80
9
ミリ仕様

1個

102,960円( 113,256円 )

4日目

80
9
インチ仕様

1個

102,960円( 113,256円 )

4日目

100
12
ミリ仕様

1個

130,040円( 143,044円 )

4日目

100
12
インチ仕様

1個

130,040円( 143,044円 )

4日目

125
15
ミリ仕様

1個

164,150円( 180,565円 )

4日目

125
15
インチ仕様

1個

164,150円( 180,565円 )

4日目

160
18
ミリ仕様

1個

198,210円( 218,031円 )

4日目

160
18
インチ仕様

1個

198,210円( 218,031円 )

4日目

200
24
ミリ仕様

1個

264,300円( 290,730円 )

4日目

200
24
インチ仕様

1個

264,300円( 290,730円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・刃振れ調整機構付き鋳鉄加工用カッタ
・セラミックチップとCBNワイパーチップの組合せで、高速・高精度加工を実現

(i)ご注意

  • カッタ本体には、チップは付属しておりません。
  • 商品画像は代表例です。型番により、形状が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
