三菱マテリアル

IMX-CH3L 3枚刃面取りヘッド

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 9,514円～ 22,713円

税込価格: 10,465円～ 24,984円

【特長】・穴周り・輪郭加工用の面取りヘッドです・耐びびり性重視の設計となってい...

加工用途：

面取り
仕上げ区分：

仕上げ加工
取付け方法：

ねじ込み式
総刃数(枚)：

3
基本形状：

面取り刃
仕様：

傾斜切れ刃
クーラントホール：

穴なし
面取り角度(°)：

45
被削材詳細：

炭素鋼、合金鋼、鋳鉄、工具鋼、プリハードン鋼、高硬度鋼、オーステナイト系ステンレス鋼、チタン合金、耐熱合金
ねじれ角(°)：

5
工具材質：

超硬
材種：

EP7020

未確定4件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

推奨切削条件表

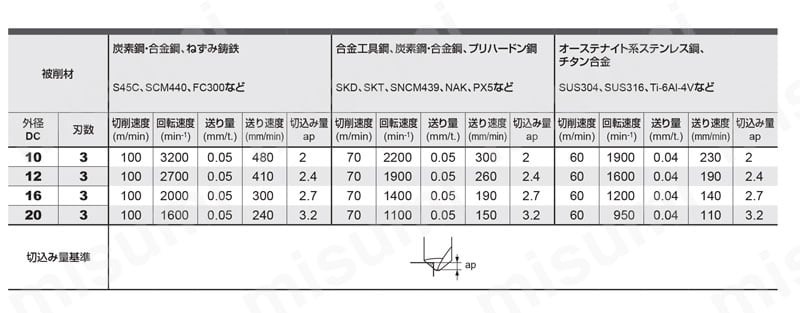

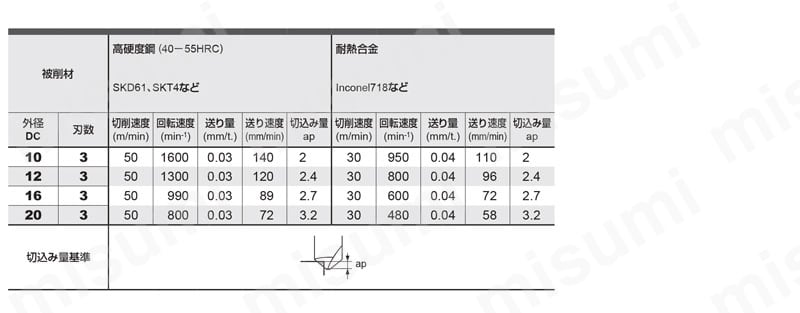

穴面取り加工

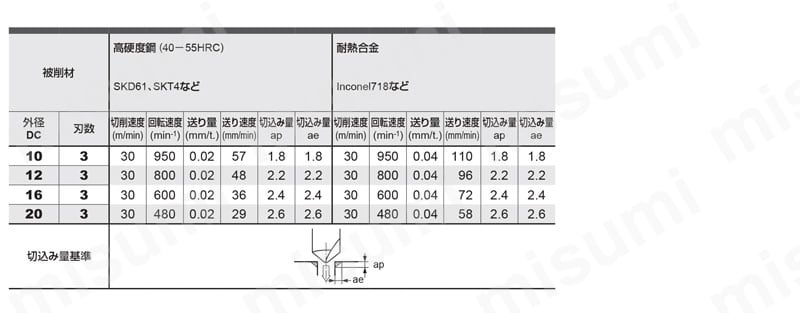

輪郭面取り加工

切削条件時の注意

注1）ステンレス鋼、チタン合金、耐熱合金などの加工には、水溶性切削油剤の使用が効果的です。
注2）機械や被削材の剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。

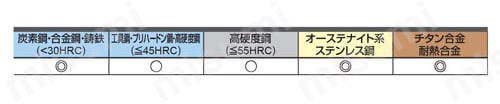

適用被削材

型番リスト

表示件数:

型番	外径（D)(φ)	全長 (L)(mm)	有効切れ刃長（Ad)(mm)	首径(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

IMX10CH3L100A45-EP7020	10	16	4.2	9.7	1個	9,514円( 10,465円 )	4日目
IMX12CH3L120A45-EP7020	12	19	5.2	11.7	1個	11,055円( 12,161円 )	4日目
IMX16CH3L160A45-EP7020	16	24	7.2	15.5	1個	15,946円( 17,541円 )	3日目
IMX20CH3L200A45-EP7020	20	30	9.2	19.5	1個	22,713円( 24,984円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・穴周り・輪郭加工用の面取りヘッドです
・耐びびり性重視の設計となっています

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
