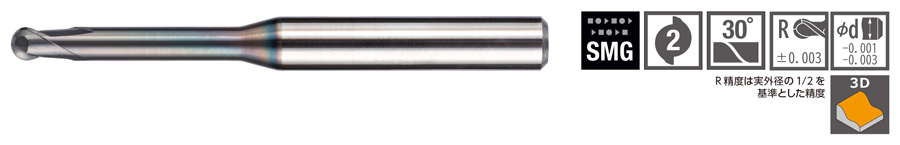

70HRCの高硬度鋼においても長寿命で高精度な切削加工を実現します。
70HRCまでの高硬度鋼の切削加工が可能となる耐酸化性・耐摩耗性の高い新コーティングを開発しました。3層構造のコーティング被膜は、耐酸化被膜層・硬質被膜層(超微細結晶構造)・高密着被膜層(微細結晶構造)で形成されており、優れた工具寿命を発揮します。
工具素材 | 超々微粒子超硬合金 |
---|---|
ねじれ角 | 30° |
加工可能硬度 | ~70HRCまで加工可能 |
表面処理 | 無限コーティングプレミアムPlus |
刃数 | 2枚刃 |
加工用途 | 曲面加工 |
ボール半径公差 | R±0.003mm |
シャンク径公差 | Φd(-0.003~-0.001mm) |
70HRCの高硬度鋼でも長寿命で高精度
MRBSH230SF R0.05~R3 全115サイズ
無限コーティングプレミアムPlus
耐酸化性・耐摩耗性の高い新コーティングを開発、70HRCまで高硬度鋼の切削加工が可能になりました

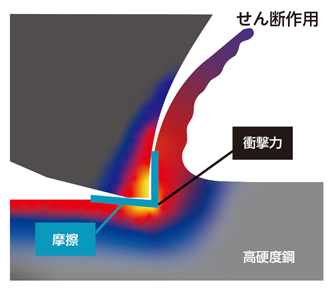

高硬度鋼の特長
60~70HRCの高硬度鋼を切削加工する際の現象としては、被削材の硬度や靭性が高いため加工時の切削負荷が非常に高くなります。そのため工具刃先では「せん断作用」により
被膜構造

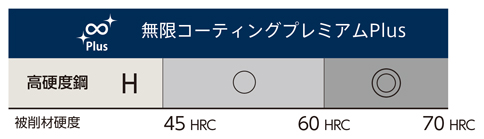

被削材硬度
60~70HRCの高硬度鋼加工に最適
被膜の役割
摩耗進行のイメージ
亀裂進展と密着力のイメージ
切削時の発熱に対し酸化しにくい
高硬度鋼に対亀裂工具摩耗が進行しにくい
HAP40(64HRC)に対する工具寿命比較
切削条件n=20000min-1、vf=1600mm/min、ap0.15×ae3mm、クーラント:オイルミスト
MRBSH230SF R0.05~R3 全115サイズ
70HRCの高硬度鋼においても長寿命で高精度な切削加工を実現します
特長
コーティング
1:耐酸化性・耐摩耗性の高い新コーティング
無限コーティングプレミアムPlus
形状
公差レンジ0.002mm
素材

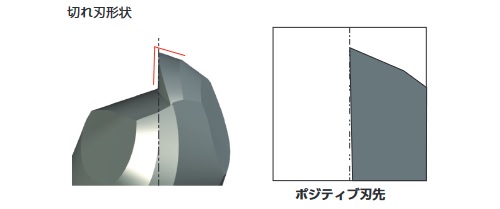

(2-1)切削性向上 形状 切れ刃
切削負荷を低減するポジティブ切れ刃形状と耐欠損性を重視した新素材の採用で
高硬度鋼に対し長寿命で高精度な切削加工を実現しました
(2-2)加工精度向上 形状 最適な突き出し長

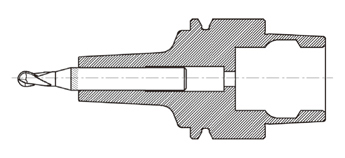

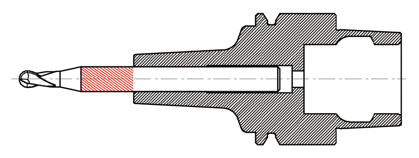

(2-2)高精度焼きばめチャックに対応 形状 高精度なシャンク
公差レンジ0.002mm

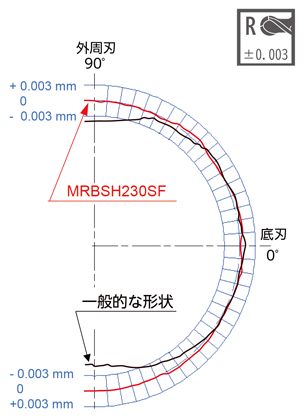

(2-3)高いR精度 形状 R精度の高精度化
Rから外周のつなぎ位置に逃げ面、すくい面のつなぎ目をなくし、R精度の高精度化を実現
特許申請中
MRBSH230SF

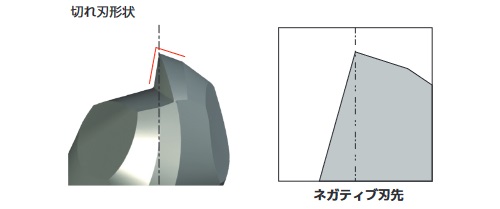

一般的な形状
※R精度は実外径の1/2を基準とした精度
(3)耐摩耗性向上 素材 超硬素材
新素材の「超々微粒子超硬合金」を採用し、耐摩耗性、耐欠損性を向上しました
HAP40(64HRC)に対する工具寿命比較
切削条件:n=20000min-1、vf=1600mm/min、ap0.15×ae0.3mm、クーラント:オイルミスト
寸法精度比較

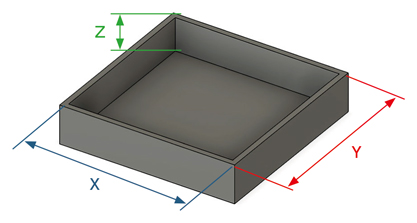

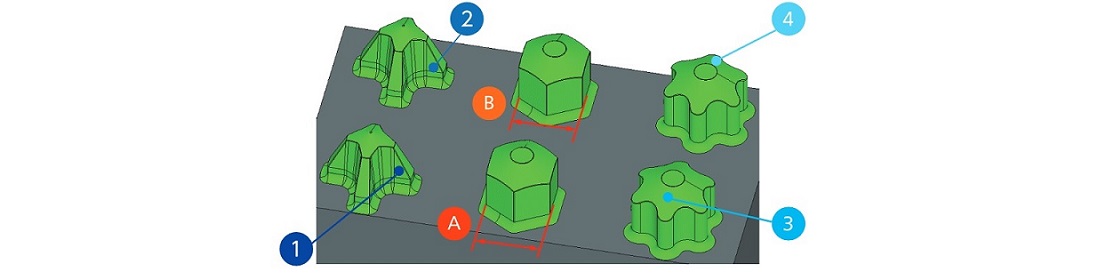

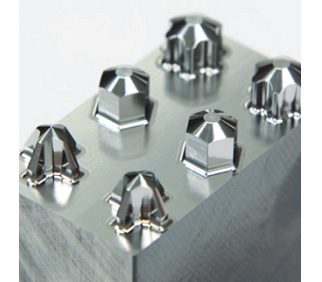

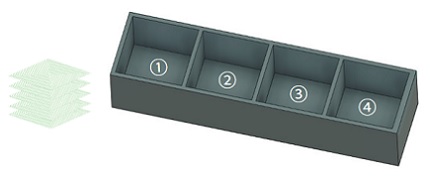

加工形状
ポケット内寸:8mm×8mm×加工深さ6mm
HAP72(70HRC)
荒取り
n=16000min-1、vf=1200mm/min、ap0.1×ae0.3mm、オイルミスト

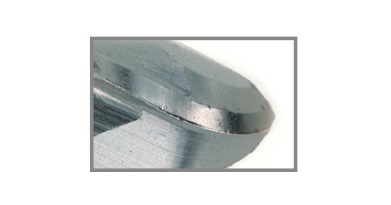

工具摩耗状態80分加工後
逃げ面摩耗幅0.055mm
逃げ面摩耗幅0.102mm

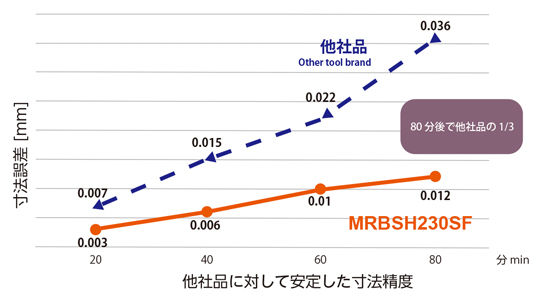

加工時間ごとの寸法誤差

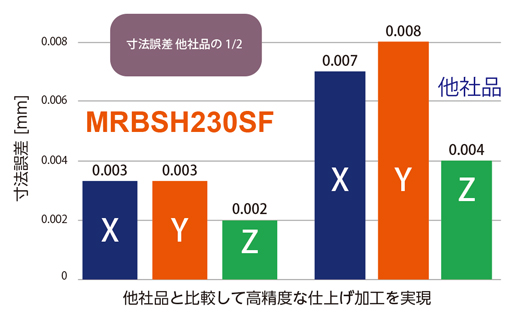

寸法精度比較
仕上げ加工
n=16000min-1、vf=1000mm/min、ap0.03×ae0.03mm、オイルミスト

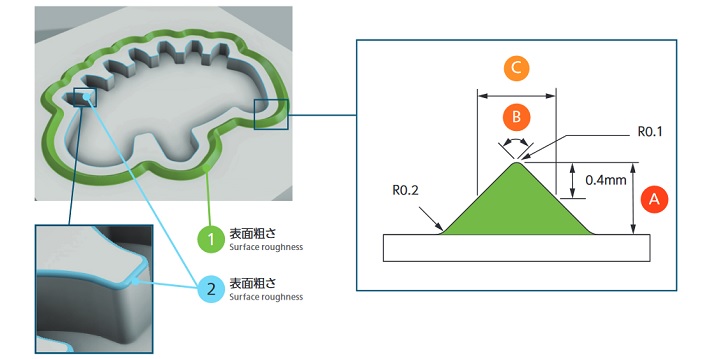

加工形状
ポケット内寸:30mm×30mm×加工深さ6mm
HAP72(70HRC)
※R精度は実外径の1/2を基準とした精度

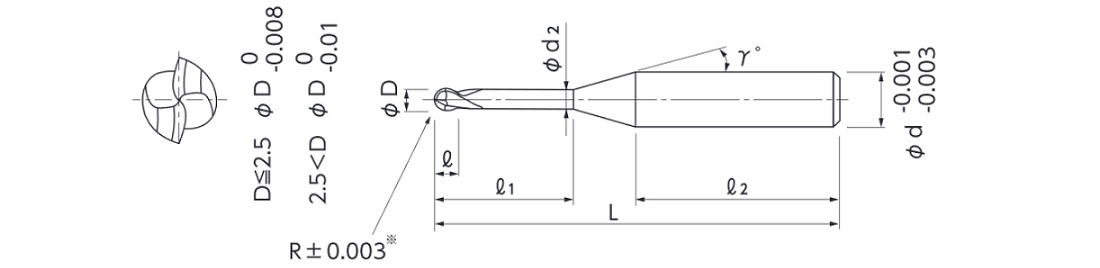

コードNo. | (R) ボール半径 | (ℓ1) 首下長 | (ℓ) 刃長 | (D) 外径 | (d2) 首下径 | (γ) 首角 | (d) シャンク径 | (ℓ2) シャンク長 | (L) 全長 | ワーク勾配角に対する実有効長 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
30' | 1° | 1°30' | 2° | 3° | ||||||||||
08-00537-00052 | R0.05 | 0.2 | 0.07 | 0.1 | 0.085 | 15° | 4 | 27.4 | 35 | 0.23 | 0.24 | 0.24 | 0.25 | 0.27 |
08-00537-00056 | 0.25 | 0.07 | 0.1 | 0.085 | 15° | 4 | 27.4 | 35 | 0.28 | 0.29 | 0.30 | 0.31 | 0.33 | |
08-00537-00053 | 0.3 | 0.07 | 0.1 | 0.085 | 15° | 4 | 27.3 | 35 | 0.33 | 0.34 | 0.35 | 0.36 | 0.39 | |
08-00537-00054 | 0.4 | 0.07 | 0.1 | 0.085 | 15° | 4 | 27.2 | 35 | 0.44 | 0.45 | 0.46 | 0.48 | 0.52 | |
08-00537-00055 | 0.5 | 0.07 | 0.1 | 0.085 | 15° | 4 | 27.1 | 35 | 0.54 | 0.56 | 0.57 | 0.59 | 0.64 | |
08-00537-00076 | R0.075 | 0.25 | 0.1 | 0.15 | 0.13 | 15° | 4 | 27.5 | 35 | 0.29 | 0.30 | 0.31 | 0.31 | 0.33 |
08-00537-00072 | 0.3 | 0.1 | 0.15 | 0.13 | 15° | 4 | 27.4 | 35 | 0.34 | 0.35 | 0.36 | 0.37 | 0.40 | |
08-00537-00077 | 0.4 | 0.1 | 0.15 | 0.13 | 15° | 4 | 27.3 | 35 | 0.44 | 0.46 | 0.47 | 0.49 | 0.52 | |
08-00537-00073 | 0.5 | 0.1 | 0.15 | 0.13 | 15° | 4 | 27.2 | 35 | 0.55 | 0.56 | 0.58 | 0.60 | 0.65 | |
08-00537-00074 | 0.6 | 0.1 | 0.15 | 0.13 | 15° | 4 | 27.1 | 35 | 0.65 | 0.67 | 0.69 | 0.72 | 0.77 | |
08-00537-00075 | 0.7 | 0.1 | 0.15 | 0.13 | 15° | 4 | 27.0 | 35 | 0.75 | 0.78 | 0.80 | 0.83 | 0.89 | |
08-00537-00101 | R0.1 | 0.3 | 0.15 | 0.2 | 0.18 | 15° | 4 | 27.5 | 35 | 0.34 | 0.35 | 0.36 | 0.37 | 0.39 |
08-00537-00106 | 0.4 | 0.15 | 0.2 | 0.18 | 15° | 4 | 27.4 | 35 | 0.44 | 0.46 | 0.47 | 0.48 | 0.51 | |
08-00537-00102 | 0.5 | 0.15 | 0.2 | 0.18 | 15° | 4 | 27.3 | 35 | 0.55 | 0.56 | 0.58 | 0.60 | 0.64 | |
08-00537-00107 | 0.6 | 0.15 | 0.2 | 0.18 | 15° | 4 | 27.2 | 35 | 0.65 | 0.67 | 0.69 | 0.71 | 0.76 | |
08-00537-00103 | 0.75 | 0.15 | 0.2 | 0.18 | 15° | 4 | 27.1 | 35 | 0.81 | 0.83 | 0.86 | 0.89 | 0.95 | |
08-00537-00104 | 0.85 | 0.15 | 0.2 | 0.18 | 15° | 4 | 27.0 | 35 | 0.91 | 0.94 | 0.97 | 1.00 | 1.07 | |
08-00537-00105 | 1 | 0.15 | 0.2 | 0.18 | 15° | 4 | 26.8 | 35 | 1.06 | 1.10 | 1.13 | 1.17 | 1.26 | |
08-00537-00150 | R0.15 | 0.5 | 0.2 | 0.3 | 0.28 | 15° | 4 | 27.5 | 35 | 0.55 | 0.56 | 0.57 | 0.59 | 0.63 |
08-00537-00151 | 0.6 | 0.2 | 0.3 | 0.28 | 15° | 4 | 27.4 | 35 | 0.65 | 0.67 | 0.69 | 0.71 | 0.75 | |
08-00537-00152 | 0.75 | 0.2 | 0.3 | 0.28 | 15° | 4 | 27.3 | 35 | 0.80 | 0.83 | 0.85 | 0.88 | 0.94 | |
08-00537-00153 | 1 | 0.2 | 0.3 | 0.28 | 15° | 4 | 27.0 | 35 | 1.06 | 1.09 | 1.13 | 1.17 | 1.25 | |
08-00537-00154 | 1.25 | 0.2 | 0.3 | 0.28 | 15° | 4 | 26.8 | 35 | 1.32 | 1.36 | 1.41 | 1.45 | 1.56 | |
08-00537-00155 | 1.5 | 0.2 | 0.3 | 0.28 | 15° | 4 | 26.5 | 35 | 1.58 | 1.63 | 1.68 | 1.74 | 1.87 | |
08-00537-00201 | R0.2 | 0.5 | 0.3 | 0.4 | 0.37 | 15° | 4 | 27.7 | 35 | 0.56 | 0.58 | 0.59 | 0.60 | 0.64 |
08-00537-00207 | 0.65 | 0.3 | 0.4 | 0.37 | 15° | 4 | 27.6 | 35 | 0.72 | 0.74 | 0.76 | 0.78 | 0.83 | |
08-00537-00202 | 0.8 | 0.3 | 0.4 | 0.37 | 15° | 4 | 27.4 | 35 | 0.87 | 0.90 | 0.92 | 0.95 | 1.01 | |
08-00537-00203 | 1 | 0.3 | 0.4 | 0.37 | 15° | 4 | 27.2 | 35 | 1.08 | 1.11 | 1.14 | 1.18 | 1.26 | |
08-00537-00208 | 1.25 | 0.3 | 0.4 | 0.37 | 15° | 4 | 27.0 | 35 | 1.34 | 1.38 | 1.42 | 1.47 | 1.57 | |
08-00537-00204 | 1.5 | 0.3 | 0.4 | 0.37 | 15° | 4 | 26.7 | 35 | 1.60 | 1.65 | 1.70 | 1.75 | 1.88 | |
08-00537-00209 | 1.75 | 0.3 | 0.4 | 0.37 | 15° | 4 | 26.5 | 35 | 1.86 | 1.91 | 1.98 | 2.04 | 2.19 | |
08-00537-00205 | 2 | 0.3 | 0.4 | 0.37 | 15° | 4 | 26.2 | 35 | 2.11 | 2.18 | 2.25 | 2.33 | 2.50 | |
08-00537-00210 | 2.25 | 0.3 | 0.4 | 0.37 | 15° | 4 | 26.0 | 35 | 2.37 | 2.45 | 2.53 | 2.62 | 2.81 | |
08-00537-00206 | 2.5 | 0.3 | 0.4 | 0.37 | 15° | 4 | 25.7 | 35 | 2.63 | 2.72 | 2.81 | 2.90 | 3.13 | |
08-00537-00251 | R0.25 | 0.5 | 0.35 | 0.5 | 0.46 | 15° | 4 | 27.8 | 35 | 0.58 | 0.59 | 0.61 | 0.62 | 0.65 |
08-00537-00252 | 1 | 0.35 | 0.5 | 0.46 | 15° | 4 | 27.3 | 35 | 1.10 | 1.13 | 1.16 | 1.19 | 1.27 | |
08-00537-00253 | 1.5 | 0.35 | 0.5 | 0.46 | 15° | 4 | 26.8 | 35 | 1.61 | 1.66 | 1.71 | 1.77 | 1.89 | |
08-00537-00254 | 2 | 0.35 | 0.5 | 0.46 | 15° | 4 | 26.3 | 35 | 2.13 | 2.20 | 2.27 | 2.34 | 2.51 | |
08-00537-00255 | 2.5 | 0.35 | 0.5 | 0.46 | 15° | 4 | 25.8 | 35 | 2.65 | 2.73 | 2.82 | 2.92 | 3.14 | |
08-00537-00256 | 3 | 0.35 | 0.5 | 0.46 | 15° | 4 | 25.3 | 35 | 3.16 | 3.27 | 3.38 | 3.49 | 3.76 | |
08-00537-00307 | R0.3 | 0.6 | 0.45 | 0.6 | 0.56 | 15° | 4 | 27.9 | 35 | 0.68 | 0.70 | 0.71 | 0.73 | 0.76 |
08-00537-00300 | 1 | 0.45 | 0.6 | 0.56 | 15° | 4 | 27.5 | 35 | 1.10 | 1.12 | 1.15 | 1.19 | 1.26 | |
08-00537-00301 | 1.5 | 0.45 | 0.6 | 0.56 | 15° | 4 | 27.0 | 35 | 1.61 | 1.66 | 1.71 | 1.76 | 1.88 | |
08-00537-00302 | 2 | 0.45 | 0.6 | 0.56 | 15° | 4 | 26.5 | 35 | 2.13 | 2.19 | 2.26 | 2.34 | 2.50 | |
08-00537-00303 | 2.5 | 0.45 | 0.6 | 0.56 | 15° | 4 | 26.0 | 35 | 2.65 | 2.73 | 2.82 | 2.91 | 3.12 | |
08-00537-00304 | 3 | 0.45 | 0.6 | 0.56 | 15° | 4 | 25.5 | 35 | 3.16 | 3.26 | 3.37 | 3.49 | 3.75 | |
08-00537-00305 | 3.5 | 0.45 | 0.6 | 0.56 | 15° | 4 | 25.0 | 35 | 3.68 | 3.80 | 3.92 | 4.06 | 4.37 | |
08-00537-00306 | 4 | 0.45 | 0.6 | 0.56 | 15° | 4 | 29.5 | 40 | 4.20 | 4.33 | 4.48 | 4.64 | 4.99 | |
08-00537-00401 | R0.4 | 1 | 0.6 | 0.8 | 0.76 | 15° | 4 | 27.9 | 35 | 1.09 | 1.12 | 1.14 | 1.17 | 1.24 |
08-00537-00402 | 2 | 0.6 | 0.8 | 0.76 | 15° | 4 | 26.9 | 35 | 2.13 | 2.19 | 2.25 | 2.32 | 2.48 | |
08-00537-00403 | 3 | 0.6 | 0.8 | 0.76 | 15° | 4 | 25.9 | 35 | 3.16 | 3.26 | 3.36 | 3.47 | 3.72 | |
08-00537-00405 | 4 | 0.6 | 0.8 | 0.76 | 15° | 4 | 24.9 | 35 | 4.19 | 4.33 | 4.47 | 4.62 | 4.97 | |
08-00537-00406 | 5 | 0.6 | 0.8 | 0.76 | 15° | 4 | 28.9 | 40 | 5.23 | 5.40 | 5.58 | 5.77 | 6.21 | |
08-00537-00507 | R0.5 | 1 | 0.75 | 1 | 0.95 | 15° | 4 | 28.3 | 35 | 1.11 | 1.13 | 1.15 | 1.18 | 1.24 |
08-00537-00508 | 1.5 | 0.75 | 1 | 0.95 | 15° | 4 | 27.8 | 35 | 1.63 | 1.66 | 1.71 | 1.75 | 1.86 | |
08-00537-00501 | 2 | 0.75 | 1 | 0.95 | 15° | 4 | 27.3 | 35 | 2.14 | 2.20 | 2.26 | 2.33 | 2.48 | |
08-00537-00502 | 2.5 | 0.75 | 1 | 0.95 | 15° | 4 | 26.8 | 35 | 2.66 | 2.73 | 2.82 | 2.90 | 3.10 | |
08-00537-00503 | 3 | 0.75 | 1 | 0.95 | 15° | 4 | 26.3 | 35 | 3.18 | 3.27 | 3.37 | 3.48 | 3.72 | |
08-00537-00504 | 4 | 0.75 | 1 | 0.95 | 15° | 4 | 25.3 | 35 | 4.21 | 4.34 | 4.48 | 4.63 | 4.97 | |
08-00537-00505 | 5 | 0.75 | 1 | 0.95 | 15° | 4 | 29.3 | 40 | 5.24 | 5.41 | 5.59 | 5.78 | 6.21 | |
08-00537-00506 | 6 | 0.75 | 1 | 0.95 | 15° | 4 | 28.3 | 40 | 6.28 | 6.48 | 6.69 | 6.93 | 7.45 | |
08-00537-00602 | R0.6 | 2.4 | 0.9 | 1.2 | 1.15 | 15° | 4 | 27.2 | 35 | 2.55 | 2.62 | 2.69 | 2.77 | 2.95 |
08-00537-00603 | 4 | 0.9 | 1.2 | 1.15 | 15° | 4 | 25.6 | 35 | 4.21 | 4.33 | 4.47 | 4.61 | 4.94 | |
08-00537-00605 | 6 | 0.9 | 1.2 | 1.15 | 15° | 4 | 28.6 | 40 | 6.27 | 6.47 | 6.68 | 6.91 | 7.43 | |
08-00537-00606 | 8 | 0.9 | 1.2 | 1.15 | 15° | 4 | 26.6 | 40 | 8.34 | 8.61 | 8.90 | 9.21 | 9.91 | |
08-00537-00751 | R0.75 | 2 | 1.1 | 1.5 | 1.45 | 15° | 4 | 28.2 | 35 | 2.13 | 2.18 | 2.23 | 2.29 | 2.42 |
08-00537-00752 | 3 | 1.1 | 1.5 | 1.45 | 15° | 4 | 27.2 | 35 | 3.17 | 3.25 | 3.34 | 3.44 | 3.66 | |
08-00537-00753 | 4 | 1.1 | 1.5 | 1.45 | 15° | 4 | 26.2 | 35 | 4.20 | 4.32 | 4.45 | 4.59 | 4.91 | |
08-00537-00754 | 6 | 1.1 | 1.5 | 1.45 | 15° | 4 | 29.2 | 40 | 6.27 | 6.46 | 6.67 | 6.89 | 7.39 | |
08-00537-00755 | 8 | 1.1 | 1.5 | 1.45 | 15° | 4 | 27.2 | 40 | 8.34 | 8.60 | 8.88 | 9.19 | 9.88 | |
08-00537-00756 | 10 | 1.1 | 1.5 | 1.45 | 15° | 4 | 25.2 | 40 | 10.40 | 10.74 | 11.10 | 11.49 | 12.36 | |
08-00537-00805 | R0.8 | 8 | 1.2 | 1.6 | 1.55 | 15° | 4 | 27.4 | 40 | 8.33 | 8.60 | 8.88 | 9.18 | 9.87 |
08-00537-00901 | R0.9 | 3 | 1.3 | 1.8 | 1.74 | 15° | 4 | 27.8 | 35 | 3.18 | 3.26 | 3.35 | 3.44 | 3.65 |
08-00537-00902 | 4 | 1.3 | 1.8 | 1.74 | 15° | 4 | 26.8 | 35 | 4.22 | 4.33 | 4.46 | 4.59 | 4.89 | |
08-00537-00903 | 6 | 1.3 | 1.8 | 1.74 | 15° | 4 | 29.8 | 40 | 6.28 | 6.47 | 6.67 | 6.89 | 7.38 | |
08-00537-00904 | 8 | 1.3 | 1.8 | 1.74 | 15° | 4 | 27.8 | 40 | 8.35 | 8.61 | 8.89 | 9.19 | 9.87 | |
08-00537-00905 | 10 | 1.3 | 1.8 | 1.74 | 15° | 4 | 25.8 | 40 | 10.42 | 10.75 | 11.11 | 11.49 | 12.35 | |
08-00537-01006 | R1 | 2 | 1.5 | 2 | 1.94 | 15° | 4 | 29.1 | 35 | 2.14 | 2.19 | 2.23 | 2.28 | 2.38 |
08-00537-01000 | 3 | 1.5 | 2 | 1.94 | 15° | 4 | 28.1 | 35 | 3.18 | 3.25 | 3.34 | 3.43 | 3.63 | |
08-00537-01001 | 4 | 1.5 | 2 | 1.94 | 15° | 4 | 27.1 | 35 | 4.21 | 4.32 | 4.45 | 4.58 | 4.87 | |
08-00537-01002 | 6 | 1.5 | 2 | 1.94 | 15° | 4 | 25.1 | 35 | 6.28 | 6.46 | 6.66 | 6.88 | 7.36 | |
08-00537-01003 | 8 | 1.5 | 2 | 1.94 | 15° | 4 | 28.1 | 40 | 8.35 | 8.60 | 8.88 | 9.18 | 9.84 | |
08-00537-01004 | 10 | 1.5 | 2 | 1.94 | 15° | 4 | 26.1 | 40 | 10.41 | 10.74 | 11.10 | 11.48 | 12.33 | |
08-00537-01005 | 12 | 1.5 | 2 | 1.94 | 15° | 4 | 29.1 | 45 | 12.48 | 12.88 | 13.31 | 13.77 | 14.82 | |
08-00537-01251 | R1.25 | 4 | 2.3 | 2.5 | 2.4 | 15° | 4 | 28.0 | 35 | 4.28 | 4.39 | 4.50 | 4.62 | 4.90 |
08-00537-01252 | 6 | 2.3 | 2.5 | 2.4 | 15° | 4 | 26.0 | 35 | 6.35 | 6.53 | 6.72 | 6.92 | 7.39 | |
08-00537-01253 | 8 | 2.3 | 2.5 | 2.4 | 15° | 4 | 29.0 | 40 | 8.42 | 8.67 | 8.93 | 9.22 | 9.88 | |
08-00537-01254 | 10 | 2.3 | 2.5 | 2.4 | 15° | 4 | 27.0 | 40 | 10.48 | 10.81 | 11.15 | 11.52 | 12.36 | |
08-00537-01256 | 15 | 2.3 | 2.5 | 2.4 | 15° | 4 | 27.0 | 45 | 15.65 | 16.15 | 16.69 | 17.27 | Free | |
08-00537-01500 | R1.5 | 6 | 2.5 | 3 | 2.85 | 15° | 6 | 33.1 | 45 | 6.44 | 6.61 | 6.79 | 7.00 | 7.45 |
08-00537-01501 | 8 | 2.5 | 3 | 2.85 | 15° | 6 | 31.1 | 45 | 8.50 | 8.75 | 9.01 | 9.29 | 9.93 | |
08-00537-01502 | 10 | 2.5 | 3 | 2.85 | 15° | 6 | 29.1 | 45 | 10.57 | 10.89 | 11.23 | 11.59 | 12.42 | |
08-00537-01503 | 12 | 2.5 | 3 | 2.85 | 15° | 6 | 27.1 | 45 | 12.64 | 13.03 | 13.44 | 13.89 | 14.91 | |
08-00537-01504 | 14 | 2.5 | 3 | 2.85 | 15° | 6 | 30.1 | 50 | 14.71 | 15.17 | 15.66 | 16.19 | 17.39 | |
08-00537-01505 | 16 | 2.5 | 3 | 2.85 | 15° | 6 | 28.1 | 50 | 16.77 | 17.31 | 17.88 | 18.49 | 19.88 | |
08-00537-01507 | 18 | 2.5 | 3 | 2.85 | 15° | 6 | 31.1 | 55 | 18.84 | 19.45 | 20.09 | 20.79 | 22.36 | |
08-00537-01506 | 20 | 2.5 | 3 | 2.85 | 15° | 6 | 29.1 | 55 | 20.91 | 21.58 | 22.31 | 23.09 | 24.85 | |
08-00537-02000 | R2 | 8 | 3 | 4 | 3.8 | 15° | 6 | 32.8 | 45 | 8.58 | 8.81 | 9.06 | 9.33 | 9.93 |
08-00537-02001 | 10 | 3 | 4 | 3.8 | 15° | 6 | 30.8 | 45 | 10.65 | 10.95 | 11.28 | 11.63 | 12.42 | |
08-00537-02002 | 12 | 3 | 4 | 3.8 | 15° | 6 | 28.8 | 45 | 12.72 | 13.09 | 13.49 | 13.93 | 14.90 | |
08-00537-02004 | 15 | 3 | 4 | 3.8 | 15° | 6 | 30.8 | 50 | 15.82 | 16.30 | 16.82 | 17.38 | 18.63 | |
08-00537-02005 | 20 | 3 | 4 | 3.8 | 15° | 6 | 30.8 | 55 | 20.99 | 21.65 | 22.36 | 23.13 | フリー | |
08-00537-02006 | 25 | 3 | 4 | 3.8 | 15° | 6 | 30.8 | 60 | 26.16 | 27.00 | 27.90 | 28.88 | フリー | |
08-00537-02502 | R2.5 | 10 | 3.5 | 5 | 4.8 | 15° | 6 | 32.7 | 45 | 10.63 | 10.92 | 11.22 | 11.55 | フリー |
08-00537-02503 | 15 | 3.5 | 5 | 4.8 | 15° | 6 | 27.7 | 45 | 15.80 | 16.27 | 16.77 | フリー | フリー | |
08-00537-02504 | 20 | 3.5 | 5 | 4.8 | 15° | 6 | 27.7 | 50 | 20.97 | 21.62 | フリー | フリー | フリー | |
08-00537-02505 | 25 | 3.5 | 5 | 4.8 | 15° | 6 | 27.7 | 55 | 26.14 | 26.96 | フリー | フリー | フリー | |
08-00537-02506 | 30 | 3.5 | 5 | 4.8 | 15° | 6 | 27.7 | 60 | 31.31 | フリー | フリー | フリー | フリー | |
08-00537-03000 | R3 | 10 | 6 | 6 | 5.7 | - | 6 | 34.4 | 45 | フリー | フリー | フリー | フリー | フリー |
08-00537-03001 | 15 | 6 | 6 | 5.7 | - | 6 | 29.4 | 45 | フリー | フリー | フリー | フリー | フリー | |
08-00537-03002 | 20 | 6 | 6 | 5.7 | - | 6 | 29.4 | 50 | フリー | フリー | フリー | フリー | フリー | |
08-00537-03003 | 25 | 6 | 6 | 5.7 | - | 6 | 29.4 | 55 | フリー | フリー | フリー | フリー | フリー | |
08-00537-03004 | 30 | 6 | 6 | 5.7 | - | 6 | 29.4 | 60 | フリー | フリー | フリー | フリー | フリー | |
08-00537-03005 | 35 | 6 | 6 | 5.7 | - | 6 | 29.4 | 65 | フリー | フリー | フリー | フリー | フリー | |
08-00537-03006 | 40 | 6 | 6 | 5.7 | - | 6 | 29.4 | 70 | フリー | フリー | フリー | フリー | フリー |
※(γ)は参考値です。
加工事例1
HAP72(68HRC)ねじ頭部くぼみ形状3種 パンチサンプル
68HRCの高硬度鋼でも高精度に加工可能
測定箇所 | Ra | Rz |
---|---|---|
(1)加工初期 | 0.176 | 1.320 |
(2)加工終期 | 0.155 | 1.125 |
(3)加工初期 | 0.114 | 0.963 |
(4)加工終期 | 0.142 | 0.877 |
測定箇所 | 狙い値 | 実測値 | 誤差 | 倒れ量 |
---|---|---|---|---|
(A)加工初期 | 5.080 | 5.087 | 0.007 | 0.001以下 |
(B)加工終期 | 5.080 | 5.090 | 0.010 | 0.001 |
加工工程 | 荒取り | 側面中仕上げ&底面仕上げ | 取り残し | 仕上げ |
---|---|---|---|---|
使用工具 | MRBSH230SF R1×4 | MRBSH230SF R1×4 | MRBSH230SF R0.5×4 | MRBSH230SF R0.5×4 |
回転数[min-1] | 16000 | 18000 | ||
送り速度[mm/min] | 1500 | 600 | 300 | 400 |
切込み量[mm] ap×ae | 0.1×0.3 | pf:0.03 | pf:0.03 | pf:0.02 |
残し代[mm] | 0.015 | 側面 0.01 底面 - | 0.01 | - |
加工時間 | 181分 | 95分 | 80分 | 149分 |
※pf:ピックフィード
加工事例2

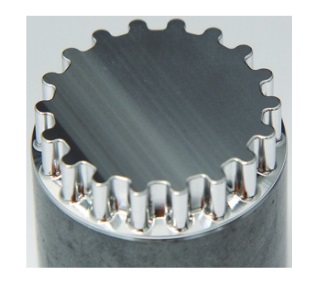

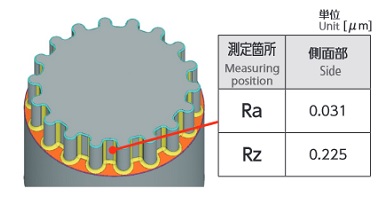

HAP40(65HRC)ギヤ形状パンチサンプル
4時間を超える長時間の仕上げ加工でも高精度
刃先後退量0.003mm
(側面仕上げ2時間加工後)

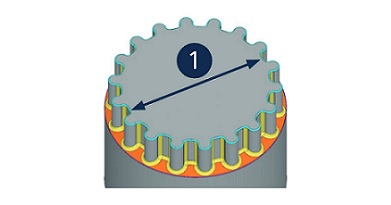

測定箇所 | (1) |
---|---|
狙い値 | 20.644 |
実測値 | 20.647 |
誤差 | 0.003 |
工具摩耗
加工工程 | 荒取り | 取り残し | 中仕上げ | 仕上げ |
---|---|---|---|---|
使用工具 | MRBSH230SF R1×6 | MRBSH230SF R0.5×5 | MRBSH230SF R0.5×5 | MRBSH230SF R0.5×5 |
すくい面 | ![]() | ![]() | ![]() | ![]() |
外周刃 | ![]() | ![]() | ![]() | ![]() |
R先端部 | ![]() | ![]() | ![]() | ![]() |
回転数[min-1] | 20000 | 12000 | ||
---|---|---|---|---|
送り速度[mm/min] | 1600 | 920 | 920 | 460 |
切込み量[mm] ap×ae | 0.15×0.3 | 0.03×0.1 | 側面 0.03×0.02 平面 0.02×0.05 | pf:0.015 |
残し代[mm] | 0.03 | 0.01 | - | |
加工時間 | 24分 | 3時間8分 | 1時間8分 | 4時間6分 |
加工事例3

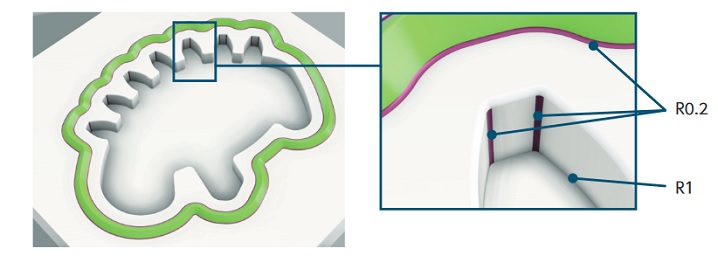

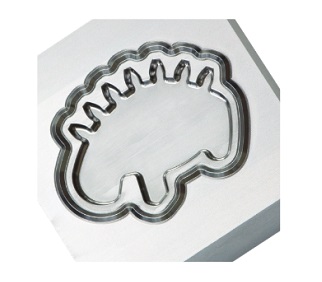

YXR3(61HRC)ファインブランキングサンプル
±3μmの高いR精度が実現する加工精度
単位[μm]
測定箇所 | (1) | (2) |
---|---|---|
使用工具 | MRBSH230SF R0.5×2 | MRBSH230SF R0.2×1 |
Ra | 0.145 | 0.080 |
Rz | 1.192 | 0.521 |
測定箇所 | (A) | (B) | (C) |
---|---|---|---|
狙い値 | 0.958mm | 90°0'00" | 0.883mm |
実測値 | 0.958mm | 90°15'10" | 0.888mm |
誤差 | 0.000mm | 0°15'10" | 0.005mm |
板押さえ
加工工程 | 荒取り | 中仕上げ | 平坦部仕上げ | 取り残し | 仕上げ | 取り残し | 取り残し |
---|---|---|---|---|---|---|---|
使用工具 | MRBSH230SF R1×4 | MRBSH230SF R1×4 | MRBSH230SF R0.5×2 | MRBSH230SF R0.25×1.5 | MRBSH230SF R0.2×1 | ||
回転数[min-1] | 25000 | 30000 | |||||
送り速度[mm/min] | 2500 | 1000 | 540 | 540 | |||
切込み量 ap×ae[mm] | 0.2×0.5 | pf:0.05 | pf:0.08 | pf:0.05 | pf:0.03 | pf:0.03 | pf:0.02 |
残し代[mm] | 0.03 | 0.01 | - | 0.01 | - (隅部のみ 0.005) | - | |
加工時間 | 39分 | 40分 | 1時間6分 | 1時間3分 | 47分 | 1時間26分 |
※pf:ピックフィード

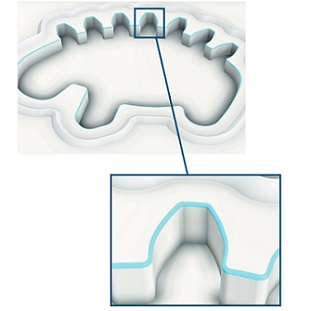

ダイ
加工工程 | 荒取り | 仕上げ |
---|---|---|
使用工具 | MRBSH230SF R0.25×1.5 | MRBSH230SF R0.2×1 |
回転数[min-1] | 30000 | |
送り速度[mm/min] | 540 | |
切込み量 ap×ae[mm] | 0.01×0.03 | pf:0.01 |
残し代[mm] | 0.003 | - |
加工時間 | 1時間11分 | 35分 |
※pf:ピックフィード
被削材 | ハイス・高硬度鋼 SKH51・SKD11(~62HRC) | ハイス SKH55・HAP40(~66HRC) | ハイス SKH57・HAP72(~70HRC) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Rサイズ | 首下長 | 外径と首下長の比 L/D | 切込み量 | 送り速度 | 回転数 | 切込み量 | 送り速度 | 回転数 | 切込み量 | 送り速度 | 回転数 | |||
ap mm | ae mm | mm/min | min-1 | ap mm | ae mm | mm/min | min-1 | ap mm | ae mm | mm/min | min-1 | |||
R0.05 | 0.2 | 2 | 0.002 | 0.005 | 100 | 40000 | 0.002 | 0.003 | 70 | 40000 | 0.002 | 0.003 | 50 | 40000 |
0.25 | 2.5 | 0.002 | 0.005 | 80 | 40000 | 0.002 | 0.003 | 50 | 40000 | 0.002 | 0.003 | 40 | 40000 | |
0.3 | 3 | 0.002 | 0.005 | 70 | 40000 | 0.002 | 0.003 | 50 | 40000 | 0.002 | 0.003 | 40 | 40000 | |
0.4 | 4 | 0.001 | 0.005 | 70 | 40000 | 0.001 | 0.003 | 50 | 40000 | 0.001 | 0.002 | 30 | 40000 | |
0.5 | 5 | 0.001 | 0.003 | 50 | 40000 | 0.001 | 0.002 | 30 | 40000 | 0.001 | 0.002 | 20 | 40000 | |
R0.075 | 0.25 | 1.7 | 0.002 | 0.005 | 160 | 40000 | 0.002 | 0.003 | 120 | 40000 | 0.002 | 0.003 | 100 | 40000 |
0.3 | 2 | 0.002 | 0.005 | 150 | 40000 | 0.002 | 0.003 | 100 | 40000 | 0.002 | 0.003 | 80 | 40000 | |
0.4 | 2.7 | 0.002 | 0.005 | 120 | 40000 | 0.002 | 0.003 | 70 | 40000 | 0.002 | 0.003 | 50 | 40000 | |
0.5 | 3.3 | 0.002 | 0.005 | 120 | 40000 | 0.002 | 0.003 | 70 | 40000 | 0.002 | 0.003 | 50 | 40000 | |
0.6 | 4 | 0.001 | 0.003 | 100 | 40000 | 0.001 | 0.002 | 50 | 40000 | 0.001 | 0.002 | 40 | 40000 | |
0.7 | 4.7 | 0.001 | 0.003 | 80 | 40000 | 0.001 | 0.002 | 40 | 40000 | 0.001 | 0.002 | 30 | 40000 | |
R0.1 | 0.3 | 1.5 | 0.005 | 0.005 | 300 | 40000 | 0.003 | 0.003 | 200 | 40000 | 0.003 | 0.003 | 150 | 40000 |
0.4 | 2 | 0.005 | 0.005 | 290 | 40000 | 0.003 | 0.003 | 200 | 40000 | 0.003 | 0.003 | 150 | 40000 | |
0.5 | 2.5 | 0.005 | 0.005 | 280 | 40000 | 0.003 | 0.003 | 180 | 40000 | 0.003 | 0.003 | 130 | 40000 | |
0.6 | 3 | 0.003 | 0.005 | 250 | 40000 | 0.002 | 0.003 | 160 | 40000 | 0.002 | 0.003 | 120 | 40000 | |
0.75 | 3.75 | 0.003 | 0.005 | 200 | 40000 | 0.002 | 0.003 | 150 | 40000 | 0.002 | 0.003 | 110 | 40000 | |
0.85 | 4.3 | 0.002 | 0.005 | 180 | 40000 | 0.001 | 0.003 | 130 | 40000 | 0.001 | 0.002 | 100 | 40000 | |
1 | 5 | 0.002 | 0.003 | 160 | 40000 | 0.001 | 0.002 | 120 | 40000 | 0.001 | 0.002 | 90 | 40000 | |
R0.15 | 0.5 | 1.7 | 0.007 | 0.01 | 300 | 40000 | 0.003 | 0.005 | 280 | 40000 | 0.003 | 0.005 | 210 | 40000 |
0.6 | 2 | 0.005 | 0.007 | 300 | 40000 | 0.003 | 0.005 | 250 | 40000 | 0.003 | 0.005 | 180 | 40000 | |
0.75 | 2.5 | 0.005 | 0.007 | 280 | 40000 | 0.003 | 0.005 | 230 | 40000 | 0.003 | 0.005 | 170 | 40000 | |
1 | 3.3 | 0.005 | 0.007 | 250 | 40000 | 0.003 | 0.005 | 200 | 40000 | 0.003 | 0.005 | 150 | 40000 | |
1.25 | 4.2 | 0.003 | 0.005 | 200 | 40000 | 0.002 | 0.003 | 160 | 40000 | 0.002 | 0.003 | 120 | 40000 | |
1.5 | 5 | 0.003 | 0.005 | 180 | 40000 | 0.002 | 0.003 | 120 | 40000 | 0.002 | 0.003 | 90 | 40000 | |
R0.2 | 0.5 | 1.25 | 0.03 | 0.03 | 720 | 40000 | 0.009 | 0.02 | 580 | 40000 | 0.009 | 0.02 | 420 | 35000 |
0.65 | 1.6 | 0.025 | 0.03 | 720 | 40000 | 0.009 | 0.02 | 580 | 40000 | 0.009 | 0.02 | 420 | 35000 | |
0.8 | 2 | 0.02 | 0.03 | 720 | 40000 | 0.008 | 0.02 | 580 | 40000 | 0.008 | 0.02 | 420 | 35000 | |
1 | 2.5 | 0.02 | 0.03 | 720 | 40000 | 0.008 | 0.02 | 580 | 40000 | 0.008 | 0.02 | 400 | 35000 | |
1.25 | 3.1 | 0.015 | 0.02 | 620 | 40000 | 0.006 | 0.02 | 470 | 40000 | 0.006 | 0.02 | 320 | 35000 | |
1.5 | 3.75 | 0.01 | 0.02 | 500 | 40000 | 0.005 | 0.01 | 400 | 40000 | 0.005 | 0.01 | 280 | 35000 | |
1.75 | 4.4 | 0.01 | 0.02 | 450 | 40000 | 0.005 | 0.01 | 340 | 40000 | 0.005 | 0.01 | 250 | 35000 | |
2 | 5 | 0.007 | 0.01 | 380 | 40000 | 0.005 | 0.007 | 300 | 40000 | 0.005 | 0.007 | 220 | 35000 | |
2.25 | 5.6 | 0.005 | 0.01 | 330 | 40000 | 0.003 | 0.005 | 280 | 40000 | 0.003 | 0.005 | 200 | 35000 | |
2.5 | 6.25 | 0.005 | 0.007 | 300 | 40000 | 0.003 | 0.005 | 260 | 40000 | 0.003 | 0.005 | 190 | 35000 | |
R0.25 | 0.5 | 1 | 0.03 | 0.04 | 860 | 40000 | 0.015 | 0.03 | 650 | 40000 | 0.015 | 0.02 | 450 | 30000 |
1 | 2 | 0.02 | 0.03 | 860 | 40000 | 0.01 | 0.02 | 650 | 35000 | 0.01 | 0.02 | 450 | 30000 | |
1.5 | 3 | 0.01 | 0.03 | 720 | 40000 | 0.007 | 0.02 | 520 | 35000 | 0.007 | 0.02 | 350 | 30000 | |
2 | 4 | 0.01 | 0.02 | 650 | 40000 | 0.007 | 0.01 | 400 | 35000 | 0.007 | 0.01 | 270 | 30000 | |
2.5 | 5 | 0.007 | 0.01 | 530 | 40000 | 0.005 | 0.007 | 360 | 35000 | 0.005 | 0.007 | 240 | 30000 | |
3 | 6 | 0.007 | 0.01 | 420 | 35000 | 0.005 | 0.007 | 320 | 35000 | 0.005 | 0.007 | 220 | 30000 | |
R0.3 | 0.6 | 1 | 0.03 | 0.08 | 1000 | 40000 | 0.02 | 0.05 | 720 | 35000 | 0.02 | 0.05 | 540 | 28000 |
1 | 1.7 | 0.03 | 0.06 | 1000 | 40000 | 0.02 | 0.05 | 720 | 30000 | 0.02 | 0.05 | 540 | 25000 | |
1.5 | 2.5 | 0.03 | 0.06 | 1000 | 40000 | 0.02 | 0.05 | 720 | 30000 | 0.02 | 0.05 | 540 | 25000 | |
2 | 3.3 | 0.03 | 0.06 | 1000 | 40000 | 0.02 | 0.05 | 720 | 30000 | 0.02 | 0.05 | 540 | 25000 | |
2.5 | 4.1 | 0.02 | 0.04 | 840 | 40000 | 0.02 | 0.03 | 640 | 30000 | 0.02 | 0.03 | 480 | 25000 | |
3 | 5 | 0.02 | 0.04 | 840 | 40000 | 0.02 | 0.03 | 600 | 30000 | 0.02 | 0.03 | 450 | 25000 | |
3.5 | 5.9 | 0.01 | 0.03 | 600 | 30000 | 0.01 | 0.02 | 420 | 30000 | 0.01 | 0.02 | 310 | 25000 | |
4 | 6.7 | 0.01 | 0.03 | 600 | 30000 | 0.01 | 0.02 | 420 | 30000 | 0.01 | 0.02 | 310 | 25000 | |
R0.4 | 1 | 1.3 | 0.08 | 0.12 | 1600 | 38000 | 0.06 | 0.1 | 1200 | 35000 | 0.035 | 0.1 | 900 | 28000 |
2 | 2.5 | 0.07 | 0.1 | 1600 | 35000 | 0.05 | 0.1 | 1200 | 30000 | 0.03 | 0.1 | 900 | 25000 | |
3 | 3.75 | 0.05 | 0.1 | 1600 | 35000 | 0.05 | 0.05 | 1200 | 30000 | 0.03 | 0.05 | 900 | 25000 | |
4 | 5 | 0.04 | 0.06 | 1200 | 30000 | 0.03 | 0.05 | 860 | 25000 | 0.02 | 0.05 | 640 | 20000 | |
5 | 6.25 | 0.03 | 0.05 | 1000 | 25000 | 0.02 | 0.03 | 620 | 25000 | 0.015 | 0.03 | 460 | 20000 | |
R0.5 | 1 | 1 | 0.1 | 0.2 | 2000 | 30000 | 0.08 | 0.12 | 1400 | 25000 | 0.05 | 0.12 | 1000 | 20000 |
1.5 | 1.5 | 0.1 | 0.2 | 2000 | 30000 | 0.08 | 0.12 | 1400 | 25000 | 0.05 | 0.12 | 1000 | 20000 | |
2 | 2 | 0.1 | 0.2 | 2000 | 30000 | 0.08 | 0.1 | 1400 | 25000 | 0.05 | 0.1 | 1000 | 20000 | |
2.5 | 2.5 | 0.1 | 0.2 | 2000 | 30000 | 0.08 | 0.1 | 1400 | 25000 | 0.05 | 0.1 | 1000 | 20000 | |
3 | 3 | 0.1 | 0.2 | 2000 | 30000 | 0.08 | 0.1 | 1400 | 25000 | 0.05 | 0.1 | 1000 | 20000 | |
4 | 4 | 0.05 | 0.15 | 1600 | 28000 | 0.05 | 0.1 | 1200 | 25000 | 0.03 | 0.1 | 900 | 20000 | |
5 | 5 | 0.04 | 0.1 | 1400 | 25000 | 0.03 | 0.05 | 920 | 20000 | 0.02 | 0.05 | 700 | 16000 | |
6 | 6 | 0.04 | 0.05 | 1200 | 22000 | 0.02 | 0.05 | 740 | 20000 | 0.015 | 0.05 | 550 | 16000 | |
R0.6 | 2.4 | 2 | 0.1 | 0.2 | 2000 | 30000 | 0.08 | 0.1 | 1600 | 25000 | 0.05 | 0.1 | 1200 | 20000 |
4 | 3.3 | 0.1 | 0.2 | 2000 | 30000 | 0.06 | 0.1 | 1600 | 25000 | 0.05 | 0.1 | 1200 | 20000 | |
6 | 5 | 0.05 | 0.1 | 1400 | 25000 | 0.03 | 0.07 | 1000 | 20000 | 0.02 | 0.07 | 750 | 16000 | |
8 | 6.7 | 0.03 | 0.07 | 1200 | 22000 | 0.02 | 0.05 | 850 | 20000 | 0.015 | 0.05 | 650 | 16000 | |
R0.75 | 2 | 1.3 | 0.1 | 0.3 | 2500 | 30000 | 0.1 | 0.2 | 2000 | 25000 | 0.06 | 0.2 | 1500 | 20000 |
3 | 2 | 0.1 | 0.3 | 2500 | 30000 | 0.1 | 0.2 | 2000 | 25000 | 0.06 | 0.2 | 1500 | 20000 | |
4 | 2.7 | 0.1 | 0.3 | 2000 | 25000 | 0.1 | 0.2 | 1600 | 22000 | 0.06 | 0.2 | 1200 | 18000 | |
6 | 4 | 0.1 | 0.2 | 1600 | 22000 | 0.1 | 0.1 | 1200 | 20000 | 0.06 | 0.1 | 950 | 16000 | |
8 | 5.3 | 0.05 | 0.2 | 1400 | 20000 | 0.05 | 0.1 | 1000 | 18000 | 0.03 | 0.1 | 700 | 13000 | |
10 | 6.7 | 0.05 | 0.1 | 1200 | 18000 | 0.05 | 0.05 | 850 | 16000 | 0.03 | 0.05 | 650 | 13000 | |
R0.8 | 8 | 5 | 0.07 | 0.2 | 1400 | 20000 | 0.05 | 0.1 | 1000 | 16000 | 0.03 | 0.1 | 750 | 13000 |
R0.9 | 3 | 1.7 | 0.12 | 0.3 | 2500 | 25000 | 0.1 | 0.25 | 2000 | 20000 | 0.08 | 0.2 | 1500 | 16000 |
4 | 2.2 | 0.12 | 0.25 | 2500 | 25000 | 0.1 | 0.2 | 1800 | 20000 | 0.08 | 0.2 | 1500 | 16000 | |
6 | 3.3 | 0.12 | 0.25 | 2500 | 25000 | 0.1 | 0.2 | 1600 | 18000 | 0.08 | 0.2 | 1200 | 16000 | |
8 | 4.4 | 0.08 | 0.2 | 2300 | 23000 | 0.08 | 0.15 | 1400 | 17000 | 0.06 | 0.1 | 750 | 13000 | |
10 | 5.6 | 0.08 | 0.2 | 1700 | 18000 | 0.08 | 0.12 | 1100 | 14000 | 0.03 | 0.1 | 750 | 11000 | |
R1 | 2 | 1 | 0.2 | 0.5 | 2500 | 25000 | 0.15 | 0.3 | 2000 | 20000 | 0.1 | 0.3 | 1500 | 16000 |
3 | 1.5 | 0.2 | 0.5 | 2500 | 25000 | 0.15 | 0.3 | 2000 | 20000 | 0.1 | 0.3 | 1500 | 16000 | |
4 | 2 | 0.2 | 0.5 | 2500 | 25000 | 0.15 | 0.3 | 2000 | 20000 | 0.1 | 0.3 | 1500 | 16000 | |
6 | 3 | 0.2 | 0.3 | 2000 | 22000 | 0.15 | 0.3 | 1600 | 20000 | 0.1 | 0.3 | 1200 | 16000 | |
8 | 4 | 0.1 | 0.2 | 1600 | 18000 | 0.1 | 0.15 | 1200 | 16000 | 0.06 | 0.15 | 950 | 13000 | |
10 | 5 | 0.1 | 0.2 | 1400 | 16000 | 0.1 | 0.1 | 1000 | 14000 | 0.06 | 0.1 | 750 | 11000 | |
12 | 6 | 0.07 | 0.1 | 1200 | 14000 | 0.05 | 0.1 | 850 | 12000 | 0.03 | 0.1 | 650 | 9500 | |
R1.25 | 4 | 1.6 | 0.2 | 0.5 | 2500 | 20000 | 0.15 | 0.4 | 2000 | 18000 | 0.1 | 0.4 | 1500 | 14000 |
6 | 2.4 | 0.2 | 0.5 | 2500 | 20000 | 0.15 | 0.4 | 2000 | 18000 | 0.1 | 0.4 | 1500 | 14000 | |
8 | 3.2 | 0.2 | 0.3 | 2100 | 20000 | 0.15 | 0.3 | 1800 | 18000 | 0.1 | 0.3 | 1300 | 14000 | |
10 | 4 | 0.15 | 0.2 | 1800 | 18000 | 0.1 | 0.15 | 1500 | 16000 | 0.06 | 0.15 | 1100 | 13000 | |
15 | 6 | 0.07 | 0.15 | 1200 | 14000 | 0.05 | 0.1 | 900 | 12000 | 0.03 | 0.1 | 700 | 9500 | |
R1.5 | 6 | 2 | 0.2 | 0.6 | 2500 | 18000 | 0.2 | 0.5 | 2000 | 15000 | 0.12 | 0.5 | 1500 | 12000 |
8 | 2.7 | 0.2 | 0.6 | 2500 | 18000 | 0.2 | 0.5 | 2000 | 15000 | 0.12 | 0.5 | 1500 | 12000 | |
10 | 3.3 | 0.2 | 0.4 | 2100 | 18000 | 0.15 | 0.3 | 1800 | 15000 | 0.1 | 0.3 | 1300 | 12000 | |
12 | 4 | 0.2 | 0.4 | 2000 | 18000 | 0.1 | 0.3 | 1500 | 15000 | 0.06 | 0.3 | 1100 | 12000 | |
14 | 4.7 | 0.1 | 0.3 | 1600 | 16000 | 0.1 | 0.2 | 1200 | 12000 | 0.06 | 0.2 | 900 | 10000 | |
16 | 5.3 | 0.1 | 0.3 | 1600 | 16000 | 0.1 | 0.2 | 1200 | 12000 | 0.06 | 0.2 | 900 | 10000 | |
18 | 6 | 0.1 | 0.2 | 1400 | 16000 | 0.1 | 0.15 | 960 | 12000 | 0.06 | 0.15 | 750 | 9500 | |
20 | 6.7 | 0.08 | 0.2 | 1200 | 14000 | 0.08 | 0.1 | 850 | 12000 | 0.06 | 0.1 | 650 | 9500 | |
R2 | 8 | 2 | 0.2 | 0.8 | 2500 | 15000 | 0.2 | 0.6 | 2000 | 12000 | 0.15 | 0.6 | 1500 | 9500 |
10 | 2.5 | 0.2 | 0.8 | 2500 | 15000 | 0.2 | 0.6 | 2000 | 12000 | 0.15 | 0.6 | 1500 | 9500 | |
12 | 3 | 0.2 | 0.8 | 2500 | 15000 | 0.2 | 0.6 | 2000 | 12000 | 0.15 | 0.6 | 1500 | 9500 | |
15 | 3.75 | 0.2 | 0.8 | 2000 | 15000 | 0.15 | 0.6 | 1600 | 12000 | 0.12 | 0.6 | 1200 | 9500 | |
20 | 5 | 0.1 | 0.6 | 1700 | 14000 | 0.1 | 0.4 | 1200 | 10000 | 0.08 | 0.4 | 900 | 8000 | |
25 | 6.25 | 0.1 | 0.4 | 1200 | 14000 | 0.1 | 0.2 | 850 | 10000 | 0.08 | 0.2 | 650 | 8000 | |
R2.5 | 10 | 2 | 0.2 | 1.2 | 2500 | 12000 | 0.2 | 0.7 | 2000 | 10000 | 0.15 | 0.7 | 1500 | 8000 |
15 | 3 | 0.2 | 1.2 | 2500 | 12000 | 0.2 | 0.7 | 2000 | 10000 | 0.15 | 0.7 | 1500 | 8000 | |
20 | 4 | 0.2 | 1 | 2000 | 10000 | 0.15 | 0.6 | 1600 | 8500 | 0.12 | 0.6 | 1200 | 6500 | |
25 | 5 | 0.15 | 0.8 | 1800 | 8600 | 0.1 | 0.3 | 1200 | 7200 | 0.08 | 0.3 | 1000 | 6500 | |
30 | 6 | 0.15 | 0.5 | 1500 | 7600 | 0.1 | 0.2 | 860 | 6400 | 0.08 | 0.2 | 750 | 6000 | |
R3 | 10 | 1.7 | 0.3 | 1.2 | 2500 | 8000 | 0.2 | 1 | 2000 | 7000 | 0.15 | 1 | 1500 | 5500 |
15 | 2.5 | 0.3 | 1.2 | 2500 | 8000 | 0.2 | 1 | 2000 | 7000 | 0.15 | 1 | 1500 | 5500 | |
20 | 3.3 | 0.3 | 1.2 | 2500 | 8000 | 0.2 | 1 | 2000 | 7000 | 0.15 | 1 | 1500 | 5500 | |
25 | 4.1 | 0.2 | 1 | 2200 | 8000 | 0.15 | 0.7 | 1600 | 7000 | 0.12 | 0.7 | 1200 | 5500 | |
30 | 5 | 0.2 | 1 | 1800 | 7000 | 0.15 | 0.7 | 1300 | 6500 | 0.12 | 0.7 | 950 | 5000 | |
35 | 5.8 | 0.17 | 0.8 | 1600 | 6800 | 0.12 | 0.5 | 1200 | 5800 | 0.1 | 0.5 | 800 | 4500 | |
40 | 6.7 | 0.15 | 0.6 | 1200 | 6400 | 0.1 | 0.4 | 1000 | 5200 | 0.08 | 0.4 | 650 | 4000 |
※1切込み量の、apは軸方向の切込み深さ、aeは半径方向の切込み深さを示します。
※2びびり等が発生する場合は、必要に応じて切削条件を調整してください。
※3コーナー部等の切削負荷が高くなる箇所では、特に切削条件の設定やツールパスなどに注意してください。
※4回転数と送り速度は、同じ割合で調整してください。
※5工具の保持方法は焼きばめタイプを推奨します。コレットタイプなどを使用する場合、最低把握長をご確認ください。
※6オイルミストクーラントをお奨めします。
型番 |
刃径(mm) |
刃長(mm) |
コーナ・ボール半径(mm) |
首下長(mm) |
シャンク径(mm) |
全長(mm) |
刃径公差 |
首角(°) |
首径(mm) |
ワーク勾配角に対する実有効長 30′(mm) |
ワーク勾配角に対する実有効長 1°(mm) |
ワーク勾配角に対する実有効長 1°30′(mm) |
ワーク勾配角に対する実有効長 2°(mm) |
ワーク勾配角に対する実有効長 3°(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
0.1
|
0.07
|
0.05
|
0.2
|
4
|
35
|
-0.008~0mm
|
15
|
0.085
|
0.23
|
0.24
|
0.24
|
0.25
|
0.27
| 1個 | 6,334円(
6,967円
) | 1日目 | |
0.1
|
0.07
|
0.05
|
0.3
|
4
|
35
|
-0.008~0mm
|
15
|
0.085
|
0.33
|
0.34
|
0.35
|
0.36
|
0.39
| 1個 | 6,467円(
7,114円
) | 1日目 | |
0.1
|
0.07
|
0.05
|
0.4
|
4
|
35
|
-0.008~0mm
|
15
|
0.085
|
0.44
|
0.45
|
0.46
|
0.48
|
0.52
| 1個 | 6,375円(
7,013円
) | 1日目 | |
0.1
|
0.07
|
0.05
|
0.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.085
|
0.54
|
0.56
|
0.57
|
0.59
|
0.64
| 1個 | 6,934円(
7,627円
) | 1日目 | |
0.1
|
0.07
|
0.05
|
0.25
|
4
|
35
|
-0.008~0mm
|
15
|
0.085
|
0.28
|
0.29
|
0.3
|
0.31
|
0.33
| 1個 | 6,243円(
6,867円
) | 1日目 | |
0.15
|
0.1
|
0.075
|
0.3
|
4
|
35
|
-0.008~0mm
|
15
|
0.13
|
0.34
|
0.35
|
0.36
|
0.37
|
0.4
| 1個 | 6,667円(
7,334円
) | 1日目 | |
0.15
|
0.1
|
0.075
|
0.4
|
4
|
35
|
-0.008~0mm
|
15
|
0.13
|
0.44
|
0.46
|
0.47
|
0.49
|
0.52
| 1個 | 6,572円(
7,229円
) | 1日目 | |
0.15
|
0.1
|
0.075
|
0.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.13
|
0.55
|
0.56
|
0.58
|
0.6
|
0.65
| 1個 | 6,934円(
7,627円
) | 1日目 | |
0.15
|
0.1
|
0.075
|
0.6
|
4
|
35
|
-0.008~0mm
|
15
|
0.13
|
0.65
|
0.67
|
0.69
|
0.72
|
0.77
| 1個 | 6,835円(
7,519円
) | 1日目 | |
0.15
|
0.1
|
0.075
|
0.7
|
4
|
35
|
-0.008~0mm
|
15
|
0.13
|
0.75
|
0.78
|
0.80
|
0.83
|
0.89
| 1個 | 6,835円(
7,519円
) | 1日目 | |
0.15
|
0.1
|
0.075
|
0.25
|
4
|
35
|
-0.008~0mm
|
15
|
0.13
|
0.29
|
0.3
|
0.31
|
0.31
|
0.33
| 1個 | 6,572円(
7,229円
) | 1日目 | |
0.2
|
0.15
|
0.1
|
0.3
|
4
|
35
|
-0.008~0mm
|
15
|
0.18
|
0.34
|
0.35
|
0.36
|
0.37
|
0.39
| 1個 | 5,067円(
5,574円
) | 1日目 | |
0.2
|
0.15
|
0.1
|
0.4
|
4
|
35
|
-0.008~0mm
|
15
|
0.18
|
0.44
|
0.46
|
0.47
|
0.48
|
0.51
| 1個 | 4,995円(
5,495円
) | 1日目 | |
0.2
|
0.15
|
0.1
|
0.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.18
|
0.55
|
0.56
|
0.58
|
0.6
|
0.64
| 1個 | 5,067円(
5,574円
) | 1日目 | |
0.2
|
0.15
|
0.1
|
0.6
|
4
|
35
|
-0.008~0mm
|
15
|
0.18
|
0.65
|
0.67
|
0.69
|
0.71
|
0.76
| 1個 | 4,995円(
5,495円
) | 1日目 | |
0.2
|
0.15
|
0.1
|
0.75
|
4
|
35
|
-0.008~0mm
|
15
|
0.18
|
0.81
|
0.83
|
0.86
|
0.89
|
0.95
| 1個 | 5,067円(
5,574円
) | 1日目 | |
0.2
|
0.15
|
0.1
|
0.85
|
4
|
35
|
-0.008~0mm
|
15
|
0.18
|
0.91
|
0.94
|
0.97
|
1
|
1.07
| 1個 | 4,995円(
5,495円
) | 1日目 | |
0.2
|
0.15
|
0.1
|
1
|
4
|
35
|
-0.008~0mm
|
15
|
0.18
|
1.06
|
1.1
|
1.13
|
1.17
|
1.26
| 1個 | 5,067円(
5,574円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
0.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
0.56
|
0.58
|
0.59
|
0.6
|
0.64
| 1個 | 3,947円(
4,342円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
0.8
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
0.87
|
0.9
|
0.92
|
0.95
|
1.01
| 1個 | 3,947円(
4,342円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
0.65
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
0.72
|
0.74
|
0.76
|
0.78
|
0.83
| 1個 | 3,947円(
4,342円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
1
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
1.08
|
1.11
|
1.14
|
1.18
|
1.26
| 1個 | 3,947円(
4,342円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
1.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
1.6
|
1.65
|
1.7
|
1.75
|
1.88
| 1個 | 4,053円(
4,458円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
1.25
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
1.34
|
1.38
|
1.42
|
1.47
|
1.57
| 1個 | 4,039円(
4,443円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
1.75
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
1.86
|
1.91
|
1.98
|
2.04
|
2.19
| 1個 | 4,085円(
4,494円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
2
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
2.11
|
2.18
|
2.25
|
2.33
|
2.5
| 1個 | 4,124円(
4,536円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
2.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
2.63
|
2.72
|
2.81
|
2.9
|
3.13
| 1個 | 4,266円(
4,693円
) | 1日目 | |
0.4
|
0.3
|
0.2
|
2.25
|
4
|
35
|
-0.008~0mm
|
15
|
0.37
|
2.37
|
2.45
|
2.53
|
2.62
|
2.81
| 1個 | 4,177円(
4,595円
) | 1日目 | |
0.6
|
0.45
|
0.3
|
0.6
|
4
|
35
|
-0.008~0mm
|
15
|
0.56
|
0.68
|
0.7
|
0.71
|
0.73
|
0.76
| 1個 | 3,579円(
3,937円
) | 1日目 | |
0.6
|
0.45
|
0.3
|
1
|
4
|
35
|
-0.008~0mm
|
15
|
0.56
|
1.1
|
1.12
|
1.15
|
1.19
|
1.26
| 1個 | 3,579円(
3,937円
) | 1日目 | |
0.6
|
0.45
|
0.3
|
1.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.56
|
1.61
|
1.66
|
1.71
|
1.76
|
1.88
| 1個 | 3,395円(
3,735円
) | 1日目 | |
0.6
|
0.45
|
0.3
|
2
|
4
|
35
|
-0.008~0mm
|
15
|
0.56
|
2.13
|
2.19
|
2.26
|
2.34
|
2.5
| 1個 | 3,395円(
3,735円
) | 1日目 | |
0.6
|
0.45
|
0.3
|
2.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.56
|
2.65
|
2.73
|
2.82
|
2.91
|
3.12
| 1個 | 3,441円(
3,785円
) | 1日目 | |
0.6
|
0.45
|
0.3
|
3
|
4
|
35
|
-0.008~0mm
|
15
|
0.56
|
3.16
|
3.26
|
3.37
|
3.49
|
3.75
| 1個 | 3,441円(
3,785円
) | 1日目 | |
0.6
|
0.45
|
0.3
|
3.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.56
|
3.68
|
3.8
|
3.92
|
4.06
|
4.37
| 1個 | 3,487円(
3,836円
) | 1日目 | |
0.6
|
0.45
|
0.3
|
4
|
4
|
40
|
-0.008~0mm
|
15
|
0.56
|
4.2
|
4.33
|
4.48
|
4.64
|
4.99
| 1個 | 3,487円(
3,836円
) | 1日目 | |
0.8
|
0.6
|
0.4
|
1
|
4
|
35
|
-0.008~0mm
|
15
|
0.76
|
1.09
|
1.12
|
1.14
|
1.17
|
1.24
| 1個 | 3,395円(
3,735円
) | 1日目 | |
0.8
|
0.6
|
0.4
|
2
|
4
|
35
|
-0.008~0mm
|
15
|
0.76
|
2.13
|
2.19
|
2.25
|
2.32
|
2.48
| 1個 | 3,395円(
3,735円
) | 1日目 | |
0.8
|
0.6
|
0.4
|
3
|
4
|
35
|
-0.008~0mm
|
15
|
0.76
|
3.16
|
3.26
|
3.36
|
3.47
|
3.72
| 1個 | 3,487円(
3,836円
) | 1日目 | |
0.8
|
0.6
|
0.4
|
4
|
4
|
35
|
-0.008~0mm
|
15
|
0.76
|
4.19
|
4.33
|
4.47
|
4.62
|
4.97
| 1個 | 3,487円(
3,836円
) | 1日目 | |
0.8
|
0.6
|
0.4
|
5
|
4
|
40
|
-0.008~0mm
|
15
|
0.76
|
5.23
|
5.4
|
5.58
|
5.77
|
6.21
| 1個 | 3,487円(
3,836円
) | 1日目 | |
1
|
0.75
|
0.5
|
1
|
4
|
35
|
-0.008~0mm
|
15
|
0.95
|
1.11
|
1.13
|
1.15
|
1.18
|
1.24
| 1個 | 3,119円(
3,431円
) | 1日目 | |
1
|
0.75
|
0.5
|
1.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.95
|
1.63
|
1.66
|
1.71
|
1.75
|
1.86
| 1個 | 3,119円(
3,431円
) | 1日目 | |
1
|
0.75
|
0.5
|
2
|
4
|
35
|
-0.008~0mm
|
15
|
0.95
|
2.14
|
2.2
|
2.26
|
2.33
|
2.48
| 1個 | 3,119円(
3,431円
) | 1日目 | |
1
|
0.75
|
0.5
|
2.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.95
|
2.66
|
2.73
|
2.82
|
2.9
|
3.1
| 1個 | 3,119円(
3,431円
) | 1日目 | |
1
|
0.75
|
0.5
|
3
|
4
|
35
|
-0.008~0mm
|
15
|
0.95
|
3.18
|
3.27
|
3.37
|
3.48
|
3.72
| 1個 | 3,119円(
3,431円
) | 1日目 | |
1
|
0.75
|
0.5
|
4
|
4
|
35
|
-0.008~0mm
|
15
|
0.95
|
4.21
|
4.34
|
4.48
|
4.63
|
4.97
| 1個 | 3,303円(
3,633円
) | 1日目 | |
1
|
0.75
|
0.5
|
5
|
4
|
40
|
-0.008~0mm
|
15
|
0.95
|
5.24
|
5.41
|
5.59
|
5.78
|
6.21
| 1個 | 3,303円(
3,633円
) | 1日目 | |
1
|
0.75
|
0.5
|
6
|
4
|
40
|
-0.008~0mm
|
15
|
0.95
|
6.28
|
6.48
|
6.69
|
6.93
|
7.45
| 1個 | 3,487円(
3,836円
) | 1日目 | |
1.2
|
0.9
|
0.6
|
2.4
|
4
|
35
|
-0.008~0mm
|
15
|
1.15
|
2.55
|
2.62
|
2.69
|
2.77
|
2.95
| 1個 | 3,901円(
4,291円
) | 1日目 | |
1.2
|
0.9
|
0.6
|
4
|
4
|
35
|
-0.008~0mm
|
15
|
1.15
|
4.21
|
4.33
|
4.47
|
4.61
|
4.94
| 1個 | 3,901円(
4,291円
) | 1日目 | |
1.2
|
0.9
|
0.6
|
6
|
4
|
40
|
-0.008~0mm
|
15
|
1.15
|
6.27
|
6.47
|
6.68
|
6.91
|
7.43
| 1個 | 4,195円(
4,615円
) | 1日目 | |
1.2
|
0.9
|
0.6
|
8
|
4
|
40
|
-0.008~0mm
|
15
|
1.15
|
8.34
|
8.61
|
8.9
|
9.21
|
9.91
| 1個 | 4,195円(
4,615円
) | 1日目 | |
1.6
|
1.2
|
0.8
|
8
|
4
|
40
|
-0.008~0mm
|
15
|
1.55
|
8.33
|
8.6
|
8.88
|
9.18
|
9.87
| 1個 | 4,195円(
4,615円
) | 1日目 | |
1.8
|
1.3
|
0.9
|
3
|
4
|
35
|
-0.008~0mm
|
15
|
1.74
|
3.18
|
3.26
|
3.35
|
3.44
|
3.65
| 1個 | 3,993円(
4,392円
) | 1日目 | |
1.8
|
1.3
|
0.9
|
4
|
4
|
35
|
-0.008~0mm
|
15
|
1.74
|
4.22
|
4.33
|
4.46
|
4.59
|
4.89
| 1個 | 3,993円(
4,392円
) | 1日目 | |
1.8
|
1.3
|
0.9
|
6
|
4
|
40
|
-0.008~0mm
|
15
|
1.74
|
6.28
|
6.47
|
6.67
|
6.89
|
7.38
| 1個 | 4,269円(
4,696円
) | 1日目 | |
1.8
|
1.3
|
0.9
|
8
|
4
|
40
|
-0.008~0mm
|
15
|
1.74
|
8.35
|
8.61
|
8.89
|
9.19
|
9.87
| 1個 | 4,453円(
4,898円
) | 1日目 | |
1.8
|
1.3
|
0.9
|
10
|
4
|
40
|
-0.008~0mm
|
15
|
1.74
|
10.42
|
10.75
|
11.11
|
11.49
|
12.35
| 1個 | 4,453円(
4,898円
) | 1日目 | |
0.3
|
0.2
|
0.15
|
0.5
|
4
|
35
|
-0.008~0mm
|
15
|
0.28
|
0.55
|
0.56
|
0.57
|
0.59
|
0.63
| 1個 | 5,000円(
5,500円
) | 1日目 |
Loading...
70HRCの高硬度鋼においても長寿命で高精度な切削加工を実現します。
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
XCPシリーズ超硬ロングネックボールエンドミル 調質鋼・高硬度鋼加工用・2刃/スタブ(深掘加工用)
評価 4.3
通常価格(税別): 1,780円~
通常出荷日: 在庫品1日目~
当日出荷可能
MOLDINO(モルディノ・旧三菱日立ツール)
エポックペンシルディープボールエボリューション エンドミル EPDBPE2-ATH
評価 4.0
通常価格(税別): 4,183円~
通常出荷日: 在庫品1日目~
当日出荷可能
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
