【特長】・高硬度鋼高精度加工用・表面粗さを向上させるさらい刃とシームレス形状・...

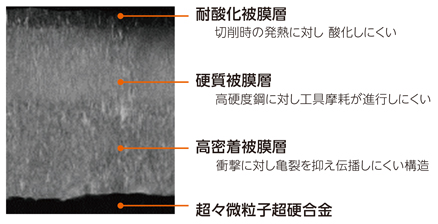

70HRCまでの高硬度鋼の切削加工が可能となる耐酸化性・耐摩耗性の高い新コーティングを開発しました。3層構造のコーティング被膜は、耐酸化被膜層・硬質被膜層(超微細結晶構造)・高密着被膜層(微細結晶構造)で形成されており、優れた工具寿命を発揮します。
工具素材 | 超々微粒子超硬合金 |
---|---|
ねじれ角 | 30° |
加工可能硬度 | ~70HRCまで加工可能 |
表面処理 | 無限コーティングプレミアムPlus |
刃数 | 4枚刃 |
加工用途 | 平面加工、側面加工、溝加工 |
ボール半径公差 | R±0.003mm(0.1≦D≦2) R±0.005mm(3≦D≦6) |
シャンク径公差 | Φd(-0.003~-0.001mm) |
φ0.1~φ6まで規格拡大し、表面粗さを向上させる刃形状と高精度コーナRで、高硬度鋼の仕上げ加工を高精度に改善
無限コーティングプレミアムPlus
高硬度鋼高精度加工用4枚刃ロングネックラジアスエンドミル
焼きばめチャック対応ショートシャンクタイプ
MHRSH430RSF φ 0.1 × R0.01 ~φ 6 × R1 全 205 サイズ 規格追加
特長
1. 長寿命 無限コーティングプレミアム Plus

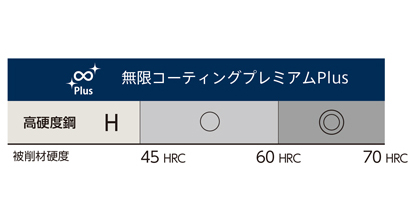

耐酸化性・耐摩耗性が高く、60HRC 以上の被削材に最適な効果を発揮
45HRC~60HRCでも無限コーティングプレミアムと同等の性能を発揮します
2. 面品位と加工精度向上 高精度コーナR とさらい刃
加工精度と表面粗さを追求したラジアスエンドミル
<底刃形状> 中心刃なし
φ 0.1 × R0.01 ~φ 2 × R0.5
<底刃形状> 中心刃あり
φ 3 × R0.05 ~φ 6 × R1

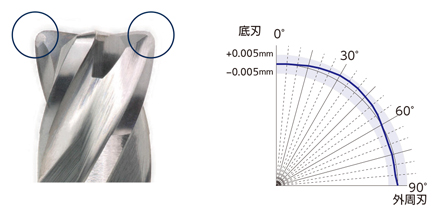

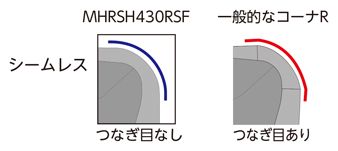

側面の表面粗さと加工精度を向上 高精度コーナRとシームレス
φ 0.1× R0.01~φ 2× R0.5
コーナR ±0.003 mm
φ 3 × R0.05 ~φ 6 × R1
コーナR ±0.005 mm

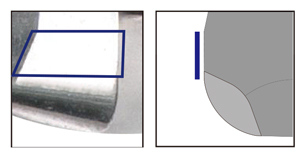

底面の表面粗さを向上 さらい刃 (D≧φ0.4)
底面加工後の表面粗さ比較
Ra 0.010μm
Ra 0.028μm
Ra 0.029μm
Ra 0.026μm

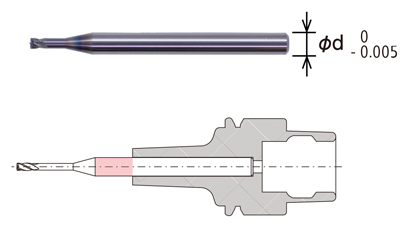

3. 加工精度向上 高精度なショートシャンクで最適な突き出し
高剛性で高精度な加工を実現

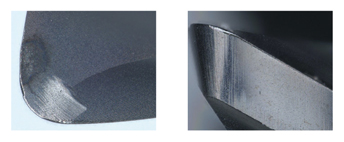

60分加工後の表面粗さと工具摩耗
工具摩耗
底刃
逃げ面摩耗幅
0.023mm
コーナR部
R後退量
0.003mm
表面粗さ
Ra 0.052μm
Ra 0.010μm
撮影倍率400倍
HAP40(64HRC)に対する工具寿命比較
切削条件:n=20000min-1、vf=1600mm/min、ap0.15×ae0.3mm、クーラント:オイルミスト
無限コーティングプレミアムPlusの画像はMRBSH230SF
Φ0.1~Φ2の底刃は軸の中心まで刃がありません。削り残しにご注意ください。
コードNo. | (D) 外径 | (R) コーナ半径 | (ℓ1) 首下長 | (ℓ) 刃長 | (d2) 首下径 | (r) 首角 | (d) シャンク径 | (L) 全長 | ワーク勾配角に対する実有効長 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
30′ | 1° | 1°30′ | 2° | 3° | |||||||||
08-00239-01002 | 0.1 | R0.01 | 0.2 | 0.08 | 0.085 | 15° | 4 | 35 | 0.23 | 0.24 | 0.25 | 0.26 | 0.28 |
08-00239-01003 | 0.3 | 0.08 | 0.085 | 15° | 4 | 35 | 0.33 | 0.35 | 0.36 | 0.37 | 0.4 | ||
08-00239-01503 | 0.15 | R0.01 | 0.3 | 0.12 | 0.135 | 15° | 4 | 35 | 0.33 | 0.35 | 0.36 | 0.37 | 0.4 |
08-00239-01505 | 0.5 | 0.12 | 0.135 | 15° | 4 | 35 | 0.54 | 0.56 | 0.58 | 0.6 | 0.65 | ||
08-00239-01523 | R0.02 | 0.3 | 0.12 | 0.135 | 15° | 4 | 35 | 0.33 | 0.34 | 0.36 | 0.37 | 0.4 | |
08-00239-01525 | 0.5 | 0.12 | 0.135 | 15° | 4 | 35 | 0.54 | 0.56 | 0.58 | 0.6 | 0.65 | ||
08-00239-02203 | 0.2 | R0.02 | 0.3 | 0.15 | 0.18 | 15° | 4 | 35 | 0.34 | 0.35 | 0.37 | 0.38 | 0.41 |
08-00239-02205 | 0.5 | 0.15 | 0.18 | 15° | 4 | 35 | 0.55 | 0.57 | 0.59 | 0.61 | 0.66 | ||
08-00239-02207 | 0.75 | 0.15 | 0.18 | 15° | 4 | 35 | 0.81 | 0.84 | 0.87 | 0.9 | 0.97 | ||
08-00239-02210 | 1 | 0.15 | 0.18 | 15° | 4 | 35 | 1.07 | 1.1 | 1.14 | 1.18 | 1.28 | ||
08-00239-02403 | R0.05 | 0.3 | 0.15 | 0.18 | 15° | 4 | 35 | 0.34 | 0.35 | 0.36 | 0.38 | 0.4 | |
08-00239-02405 | 0.5 | 0.15 | 0.18 | 15° | 4 | 35 | 0.55 | 0.57 | 0.59 | 0.61 | 0.65 | ||
08-00239-02407 | 0.75 | 0.15 | 0.18 | 15° | 4 | 35 | 0.81 | 0.83 | 0.86 | 0.89 | 0.96 | ||
08-00239-02410 | 1 | 0.15 | 0.18 | 15° | 4 | 35 | 1.07 | 1.1 | 1.14 | 1.18 | 1.27 | ||
08-00239-03205 | 0.3 | R0.02 | 0.5 | 0.25 | 0.28 | 15° | 4 | 35 | 0.55 | 0.57 | 0.59 | 0.61 | 0.66 |
08-00239-03207 | 0.75 | 0.25 | 0.28 | 15° | 4 | 35 | 0.81 | 0.84 | 0.87 | 0.9 | 0.97 | ||
08-00239-03210 | 1 | 0.25 | 0.28 | 15° | 4 | 35 | 1.07 | 1.1 | 1.14 | 1.18 | 1.28 | ||
08-00239-03215 | 1.5 | 0.25 | 0.28 | 15° | 4 | 35 | 1.58 | 1.64 | 1.7 | 1.76 | 1.9 | ||
08-00239-03405 | R0.05 | 0.5 | 0.25 | 0.28 | 15° | 4 | 35 | 0.55 | 0.57 | 0.59 | 0.61 | 0.65 | |
08-00239-03407 | 0.75 | 0.25 | 0.28 | 15° | 4 | 35 | 0.81 | 0.83 | 0.86 | 0.89 | 0.96 | ||
08-00239-03410 | 1 | 0.25 | 0.28 | 15° | 4 | 35 | 1.07 | 1.1 | 1.14 | 1.18 | 1.27 | ||
08-00239-03415 | 1.5 | 0.25 | 0.28 | 15° | 4 | 35 | 1.58 | 1.64 | 1.69 | 1.76 | 1.89 | ||
08-00239-04205 | 0.4 | R0.02 | 0.5 | 0.3 | 0.37 | 15° | 4 | 35 | 0.57 | 0.59 | 0.61 | 0.63 | 0.68 |
08-00239-04210 | 1 | 0.3 | 0.37 | 15° | 4 | 35 | 1.09 | 1.12 | 1.16 | 1.21 | 1.3 | ||
08-00239-04215 | 1.5 | 0.3 | 0.37 | 15° | 4 | 35 | 1.6 | 1.66 | 1.72 | 1.78 | 1.92 | ||
08-00239-04220 | 2 | 0.3 | 0.37 | 15° | 4 | 35 | 2.12 | 2.19 | 2.27 | 2.36 | 2.55 | ||
08-00239-04405 | R0.05 | 0.5 | 0.3 | 0.37 | 15° | 4 | 35 | 0.57 | 0.59 | 0.61 | 0.63 | 0.67 | |
08-00239-04410 | 1 | 0.3 | 0.37 | 15° | 4 | 35 | 1.08 | 1.12 | 1.16 | 1.2 | 1.3 | ||
08-00239-04415 | 1.5 | 0.3 | 0.37 | 15° | 4 | 35 | 1.6 | 1.66 | 1.71 | 1.78 | 1.92 | ||
08-00239-04420 | 2 | 0.3 | 0.37 | 15° | 4 | 35 | 2.12 | 2.19 | 2.27 | 2.35 | 2.54 | ||
08-00239-05210 | 0.5 | R0.02 | 1 | 0.4 | 0.46 | 15° | 4 | 35 | 1.11 | 1.14 | 1.18 | 1.23 | 1.33 |
08-00239-05215 | 1.5 | 0.4 | 0.46 | 15° | 4 | 35 | 1.62 | 1.68 | 1.74 | 1.8 | 1.95 | ||
08-00239-05220 | 2 | 0.4 | 0.46 | 15° | 4 | 35 | 2.14 | 2.21 | 2.29 | 2.38 | 2.57 | ||
08-00239-05225 | 2.5 | 0.4 | 0.46 | 15° | 4 | 35 | 2.66 | 2.75 | 2.85 | 2.95 | 3.19 | ||
08-00239-05410 | R0.05 | 1 | 0.4 | 0.46 | 15° | 4 | 35 | 1.1 | 1.14 | 1.18 | 1.22 | 1.32 | |
08-00239-05415 | 1.5 | 0.4 | 0.46 | 15° | 4 | 35 | 1.62 | 1.68 | 1.73 | 1.8 | 1.94 | ||
08-00239-05420 | 2 | 0.4 | 0.46 | 15° | 4 | 35 | 2.14 | 2.21 | 2.29 | 2.37 | 2.56 | ||
08-00239-05425 | 2.5 | 0.4 | 0.46 | 15° | 4 | 35 | 2.65 | 2.75 | 2.84 | 2.95 | 3.18 | ||
08-00239-05510 | R0.1 | 1 | 0.4 | 0.46 | 15° | 4 | 35 | 1.1 | 1.14 | 1.18 | 1.22 | 1.31 | |
08-00239-05515 | 1.5 | 0.4 | 0.46 | 15° | 4 | 35 | 1.62 | 1.67 | 1.73 | 1.79 | 1.93 | ||
08-00239-05520 | 2 | 0.4 | 0.46 | 15° | 4 | 35 | 2.14 | 2.21 | 2.28 | 2.37 | 2.55 | ||
08-00239-05525 | 2.5 | 0.4 | 0.46 | 15° | 4 | 35 | 2.65 | 2.74 | 2.84 | 2.94 | 3.17 | ||
08-00239-06210 | 0.6 | R0.02 | 1 | 0.5 | 0.56 | 15° | 4 | 35 | 1.11 | 1.14 | 1.18 | 1.23 | 1.33 |
08-00239-06220 | 2 | 0.5 | 0.56 | 15° | 4 | 35 | 2.14 | 2.21 | 2.29 | 2.38 | 2.57 | ||
08-00239-06230 | 3 | 0.5 | 0.56 | 15° | 4 | 35 | 3.17 | 3.28 | 3.4 | 3.53 | 3.81 | ||
08-00239-06410 | R0.05 | 1 | 0.5 | 0.56 | 15° | 4 | 35 | 1.1 | 1.14 | 1.18 | 1.22 | 1.32 | |
08-00239-06420 | 2 | 0.5 | 0.56 | 15° | 4 | 35 | 2.14 | 2.21 | 2.29 | 2.37 | 2.56 | ||
08-00239-06430 | 3 | 0.5 | 0.56 | 15° | 4 | 35 | 3.17 | 3.28 | 3.4 | 3.52 | 3.81 | ||
08-00239-06510 | R0.1 | 1 | 0.5 | 0.56 | 15° | 4 | 35 | 1.1 | 1.14 | 1.18 | 1.22 | 1.31 | |
08-00239-06520 | 2 | 0.5 | 0.56 | 15° | 4 | 35 | 2.14 | 2.21 | 2.28 | 2.37 | 2.55 | ||
08-00239-06530 | 3 | 0.5 | 0.56 | 15° | 4 | 35 | 3.17 | 3.28 | 3.39 | 3.52 | 3.79 | ||
08-00239-08202 | 0.8 | R0.02 | 2 | 0.65 | 0.76 | 15° | 4 | 35 | 2.14 | 2.21 | 2.29 | 2.38 | 2.57 |
08-00239-08203 | 3 | 0.65 | 0.76 | 15° | 4 | 35 | 3.17 | 3.28 | 3.4 | 3.53 | 3.81 | ||
08-00239-08204 | 4 | 0.65 | 0.76 | 15° | 4 | 35 | 4.21 | 4.35 | 4.51 | 4.68 | 5.06 | ||
08-00239-08402 | R0.05 | 2 | 0.65 | 0.76 | 15° | 4 | 35 | 2.14 | 2.21 | 2.29 | 2.37 | 2.56 | |
08-00239-08403 | 3 | 0.65 | 0.76 | 15° | 4 | 35 | 3.17 | 3.28 | 3.4 | 3.52 | 3.81 | ||
08-00239-08404 | 4 | 0.65 | 0.76 | 15° | 4 | 35 | 4.21 | 4.35 | 4.51 | 4.67 | 5.05 | ||
08-00239-08502 | R0.1 | 2 | 0.65 | 0.76 | 15° | 4 | 35 | 2.14 | 2.21 | 2.28 | 2.37 | 2.55 | |
08-00239-08503 | 3 | 0.65 | 0.76 | 15° | 4 | 35 | 3.17 | 3.28 | 3.39 | 3.52 | 3.79 | ||
08-00239-08504 | 4 | 0.65 | 0.76 | 15° | 4 | 35 | 4.2 | 4.35 | 4.5 | 4.67 | 5.04 | ||
08-00239-08602 | R0.2 | 2 | 0.65 | 0.76 | 15° | 4 | 35 | 2.13 | 2.2 | 2.27 | 2.35 | 2.53 | |
08-00239-08603 | 3 | 0.65 | 0.76 | 15° | 4 | 35 | 3.17 | 3.27 | 3.38 | 3.5 | 3.77 | ||
08-00239-08604 | 4 | 0.65 | 0.76 | 15° | 4 | 35 | 4.2 | 4.34 | 4.49 | 4.65 | 5.01 | ||
08-00239-10202 | 1 | R0.02 | 2 | 0.8 | 0.95 | 15° | 4 | 35 | 2.16 | 2.23 | 2.31 | 2.4 | 2.59 |
08-00239-10203 | 3 | 0.8 | 0.95 | 15° | 4 | 35 | 3.19 | 3.3 | 3.42 | 3.55 | 3.84 | ||
08-00239-10204 | 4 | 0.8 | 0.95 | 15° | 4 | 35 | 4.23 | 4.37 | 4.53 | 4.7 | 5.08 | ||
08-00239-10205 | 5 | 0.8 | 0.95 | 15° | 4 | 40 | 5.26 | 5.44 | 5.64 | 5.85 | 6.32 | ||
08-00239-10402 | R0.05 | 2 | 0.8 | 0.95 | 15° | 4 | 35 | 2.16 | 2.23 | 2.31 | 2.39 | 2.59 | |
08-00239-10403 | 3 | 0.8 | 0.95 | 15° | 4 | 35 | 3.19 | 3.3 | 3.42 | 3.54 | 3.83 | ||
08-00239-10404 | 4 | 0.8 | 0.95 | 15° | 4 | 35 | 4.22 | 4.37 | 4.53 | 4.69 | 5.07 | ||
08-00239-10405 | 5 | 0.8 | 0.95 | 15° | 4 | 40 | 5.26 | 5.44 | 5.63 | 5.84 | 6.31 | ||
08-00239-10502 | R0.1 | 2 | 0.8 | 0.95 | 15° | 4 | 35 | 2.16 | 2.23 | 2.3 | 2.39 | 2.57 | |
08-00239-10503 | 3 | 0.8 | 0.95 | 15° | 4 | 35 | 3.19 | 3.3 | 3.41 | 3.54 | 3.82 | ||
08-00239-10504 | 4 | 0.8 | 0.95 | 15° | 4 | 35 | 4.22 | 4.37 | 4.52 | 4.69 | 5.06 | ||
08-00239-10505 | 5 | 0.8 | 0.95 | 15° | 4 | 40 | 5.26 | 5.44 | 5.63 | 5.84 | 6.3 | ||
08-00239-10602 | R0.2 | 2 | 0.8 | 0.95 | 15° | 4 | 35 | 2.15 | 2.22 | 2.29 | 2.37 | 2.55 | |
08-00239-10603 | 3 | 0.8 | 0.95 | 15° | 4 | 35 | 3.19 | 3.29 | 3.4 | 3.52 | 3.79 | ||
08-00239-10604 | 4 | 0.8 | 0.95 | 15° | 4 | 35 | 4.22 | 4.36 | 4.51 | 4.67 | 5.04 | ||
08-00239-10605 | 5 | 0.8 | 0.95 | 15° | 4 | 40 | 5.25 | 5.43 | 5.62 | 5.82 | 6.28 | ||
08-00239-10702 | R0.3 | 2 | 0.8 | 0.95 | 15° | 4 | 35 | 2.15 | 2.21 | 2.28 | 2.36 | 2.53 | |
08-00239-10703 | 3 | 0.8 | 0.95 | 15° | 4 | 35 | 3.18 | 3.28 | 3.39 | 3.51 | 3.77 | ||
08-00239-10704 | 4 | 0.8 | 0.95 | 15° | 4 | 35 | 4.22 | 4.35 | 4.5 | 4.66 | 5.01 | ||
08-00239-10705 | 5 | 0.8 | 0.95 | 15° | 4 | 40 | 5.25 | 5.42 | 5.61 | 5.81 | 6.26 | ||
08-00239-15203 | 1.5 | R0.02 | 3 | 1.2 | 1.43 | 15° | 4 | 35 | 3.23 | 3.34 | 3.46 | 3.59 | 3.88 |
08-00239-15204 | 4 | 1.2 | 1.43 | 15° | 4 | 35 | 4.26 | 4.41 | 4.57 | 4.74 | 5.13 | ||
08-00239-15206 | 6 | 1.2 | 1.43 | 15° | 4 | 40 | 6.33 | 6.55 | 6.79 | 7.04 | 7.61 | ||
08-00239-15208 | 8 | 1.2 | 1.43 | 15° | 4 | 40 | 8.4 | 8.69 | 9 | 9.34 | 10.1 | ||
08-00239-15403 | R0.05 | 3 | 1.2 | 1.43 | 15° | 4 | 35 | 3.23 | 3.34 | 3.46 | 3.59 | 3.87 | |
08-00239-15404 | 4 | 1.2 | 1.43 | 15° | 4 | 35 | 4.26 | 4.41 | 4.57 | 4.74 | 5.12 | ||
08-00239-15406 | 6 | 1.2 | 1.43 | 15° | 4 | 40 | 6.33 | 6.55 | 6.78 | 7.04 | 7.6 | ||
08-00239-15408 | 8 | 1.2 | 1.43 | 15° | 4 | 40 | 8.4 | 8.69 | 9 | 9.34 | 10.09 | ||
08-00239-15503 | R0.1 | 3 | 1.2 | 1.43 | 15° | 4 | 35 | 3.23 | 3.34 | 3.45 | 3.58 | 3.86 | |
08-00239-15504 | 4 | 1.2 | 1.43 | 15° | 4 | 35 | 4.26 | 4.41 | 4.56 | 4.73 | 5.11 | ||
08-00239-15506 | 6 | 1.2 | 1.43 | 15° | 4 | 40 | 6.33 | 6.55 | 6.78 | 7.03 | 7.59 | ||
08-00239-15508 | 8 | 1.2 | 1.43 | 15° | 4 | 40 | 8.4 | 8.69 | 9 | 9.33 | 10.08 | ||
08-00239-15603 | R0.2 | 3 | 1.2 | 1.43 | 15° | 4 | 35 | 3.22 | 3.33 | 3.44 | 3.57 | 3.84 | |
08-00239-15604 | 4 | 1.2 | 1.43 | 15° | 4 | 35 | 4.26 | 4.4 | 4.55 | 4.72 | 5.08 | ||
08-00239-15606 | 6 | 1.2 | 1.43 | 15° | 4 | 40 | 6.33 | 6.54 | 6.77 | 7.01 | 7.57 | ||
08-00239-15608 | 8 | 1.2 | 1.43 | 15° | 4 | 40 | 8.39 | 8.68 | 8.98 | 9.31 | 10.06 | ||
08-00239-15703 | R0.3 | 3 | 1.2 | 1.43 | 15° | 4 | 35 | 3.22 | 3.32 | 3.43 | 3.55 | 3.82 | |
08-00239-15704 | 4 | 1.2 | 1.43 | 15° | 4 | 35 | 4.25 | 4.39 | 4.54 | 4.7 | 5.06 | ||
08-00239-15706 | 6 | 1.2 | 1.43 | 15° | 4 | 40 | 6.32 | 6.53 | 6.76 | 7 | 7.55 | ||
08-00239-15708 | 8 | 1.2 | 1.43 | 15° | 4 | 40 | 8.39 | 8.67 | 8.97 | 9.3 | 10.03 | ||
08-00239-15803 | R0.5 | 3 | 1.2 | 1.43 | 15° | 4 | 35 | 3.21 | 3.31 | 3.41 | 3.52 | 3.77 | |
08-00239-15804 | 4 | 1.2 | 1.43 | 15° | 4 | 35 | 4.25 | 4.38 | 4.52 | 4.67 | 5.01 | ||
08-00239-15806 | 6 | 1.2 | 1.43 | 15° | 4 | 40 | 6.32 | 6.52 | 6.74 | 6.97 | 7.5 | ||
08-00239-15808 | 8 | 1.2 | 1.43 | 15° | 4 | 40 | 8.38 | 8.66 | 8.95 | 9.27 | 9.98 | ||
08-00239-20204 | 2 | R0.02 | 4 | 1.6 | 1.91 | 15° | 4 | 35 | 4.3 | 4.45 | 4.61 | 4.78 | 5.17 |
08-00239-20206 | 6 | 1.6 | 1.91 | 15° | 4 | 35 | 6.37 | 6.59 | 6.83 | 7.08 | 7.66 | ||
08-00239-20208 | 8 | 1.6 | 1.91 | 15° | 4 | 40 | 8.44 | 8.73 | 9.05 | 9.38 | 10.14 | ||
08-00239-20210 | 10 | 1.6 | 1.91 | 15° | 4 | 40 | 10.5 | 10.87 | 11.26 | 11.68 | 12.63 | ||
08-00239-20404 | R0.05 | 4 | 1.6 | 1.91 | 15° | 4 | 35 | 4.3 | 4.45 | 4.61 | 4.78 | 5.16 | |
08-00239-20406 | 6 | 1.6 | 1.91 | 15° | 4 | 35 | 6.37 | 6.59 | 6.83 | 7.08 | 7.65 | ||
08-00239-20408 | 8 | 1.6 | 1.91 | 15° | 4 | 40 | 8.44 | 8.73 | 9.04 | 9.38 | 10.14 | ||
08-00239-20410 | 10 | 1.6 | 1.91 | 15° | 4 | 40 | 10.5 | 10.87 | 11.26 | 11.68 | 12.62 | ||
08-00239-20504 | R0.1 | 4 | 1.6 | 1.91 | 15° | 4 | 35 | 4.3 | 4.45 | 4.6 | 4.77 | 5.15 | |
08-00239-20506 | 6 | 1.6 | 1.91 | 15° | 4 | 35 | 6.37 | 6.59 | 6.82 | 7.07 | 7.64 | ||
08-00239-20508 | 8 | 1.6 | 1.91 | 15° | 4 | 40 | 8.43 | 8.73 | 9.04 | 9.37 | 10.13 | ||
08-00239-20510 | 10 | 1.6 | 1.91 | 15° | 4 | 40 | 10.5 | 10.86 | 11.25 | 11.67 | 12.61 | ||
08-00239-20604 | R0.2 | 4 | 1.6 | 1.91 | 15° | 4 | 35 | 4.3 | 4.44 | 4.59 | 4.76 | 5.13 | |
08-00239-20606 | 6 | 1.6 | 1.91 | 15° | 4 | 35 | 6.36 | 6.58 | 6.81 | 7.06 | 7.62 | ||
08-00239-20608 | 8 | 1.6 | 1.91 | 15° | 4 | 40 | 8.43 | 8.72 | 9.03 | 9.36 | 10.1 | ||
08-00239-20610 | 10 | 1.6 | 1.91 | 15° | 4 | 40 | 10.5 | 10.86 | 11.24 | 11.66 | 12.59 | ||
08-00239-20704 | R0.3 | 4 | 1.6 | 1.91 | 15° | 4 | 35 | 4.29 | 4.43 | 4.58 | 4.74 | 5.11 | |
08-00239-20706 | 6 | 1.6 | 1.91 | 15° | 4 | 35 | 6.36 | 6.57 | 6.8 | 7.04 | 7.59 | ||
08-00239-20708 | 8 | 1.6 | 1.91 | 15° | 4 | 40 | 8.43 | 8.71 | 9.02 | 9.34 | 10.08 | ||
08-00239-20710 | 10 | 1.6 | 1.91 | 15° | 4 | 40 | 10.5 | 10.85 | 11.23 | 11.64 | 12.56 | ||
08-00239-20804 | R0.5 | 4 | 1.6 | 1.91 | 15° | 4 | 35 | 4.29 | 4.42 | 4.56 | 4.71 | 5.06 | |
08-00239-20806 | 6 | 1.6 | 1.91 | 15° | 4 | 35 | 6.35 | 6.56 | 6.78 | 7.01 | 7.54 | ||
08-00239-20808 | 8 | 1.6 | 1.91 | 15° | 4 | 40 | 8.42 | 8.7 | 8.99 | 9.31 | 10.03 | ||
08-00239-20810 | 10 | 1.6 | 1.91 | 15° | 4 | 40 | 10.49 | 10.84 | 11.21 | 11.61 | 12.52 | ||
08-00239-30404 | 3 | R0.05 | 4 | 2.5 | 2.85 | 15° | 6 | 45 | 4.42 | 4.57 | 4.73 | 4.91 | 5.30 |
08-00239-30406 | 6 | 2.5 | 2.85 | 15° | 6 | 45 | 6.48 | 6.71 | 6.95 | 7.21 | 7.79 | ||
08-00239-30408 | 8 | 2.5 | 2.85 | 15° | 6 | 45 | 8.55 | 8.85 | 9.17 | 9.51 | 10.28 | ||
08-00239-30410 | 10 | 2.5 | 2.85 | 15° | 6 | 50 | 10.62 | 10.99 | 11.38 | 11.81 | 12.76 | ||
08-00239-30412 | 12 | 2.5 | 2.85 | 15° | 6 | 50 | 12.69 | 13.13 | 13.60 | 14.11 | 15.25 | ||
08-00239-30415 | 15 | 2.5 | 2.85 | 15° | 6 | 55 | 15.79 | 16.34 | 16.92 | 17.56 | 18.98 | ||
08-00239-30504 | R0.1 | 4 | 2.5 | 2.85 | 15° | 6 | 45 | 4.42 | 4.57 | 4.73 | 4.90 | 5.29 | |
08-00239-30506 | 6 | 2.5 | 2.85 | 15° | 6 | 45 | 6.48 | 6.71 | 6.94 | 7.20 | 7.78 | ||
08-00239-30508 | 8 | 2.5 | 2.85 | 15° | 6 | 45 | 8.55 | 8.84 | 9.16 | 9.50 | 10.26 | ||
08-00239-30510 | 10 | 2.5 | 2.85 | 15° | 6 | 50 | 10.62 | 10.98 | 11.38 | 11.80 | 12.75 | ||
08-00239-30512 | 12 | 2.5 | 2.85 | 15° | 6 | 50 | 12.68 | 13.12 | 13.59 | 14.10 | 15.24 | ||
08-00239-30515 | 15 | 2.5 | 2.85 | 15° | 6 | 55 | 15.79 | 16.33 | 16.92 | 17.55 | 18.97 | ||
08-00239-30604 | R0.2 | 4 | 2.5 | 2.85 | 15° | 6 | 45 | 4.41 | 4.56 | 4.72 | 4.89 | 5.27 | |
08-00239-30606 | 6 | 2.5 | 2.85 | 15° | 6 | 45 | 6.48 | 6.70 | 6.93 | 7.19 | 7.75 | ||
08-00239-30608 | 8 | 2.5 | 2.85 | 15° | 6 | 45 | 8.55 | 8.84 | 9.15 | 9.49 | 10.24 | ||
08-00239-30610 | 10 | 2.5 | 2.85 | 15° | 6 | 50 | 10.61 | 10.98 | 11.37 | 11.79 | 12.73 | ||
08-00239-30612 | 12 | 2.5 | 2.85 | 15° | 6 | 50 | 12.68 | 13.12 | 13.58 | 14.09 | 15.21 | ||
08-00239-30615 | 15 | 2.5 | 2.85 | 15° | 6 | 55 | 15.78 | 16.33 | 16.91 | 17.54 | 18.94 | ||
08-00239-30704 | R0.3 | 4 | 2.5 | 2.85 | 15° | 6 | 45 | 4.41 | 4.55 | 4.71 | 4.87 | 5.24 | |
08-00239-30706 | 6 | 2.5 | 2.85 | 15° | 6 | 45 | 6.48 | 6.69 | 6.92 | 7.17 | 7.73 | ||
08-00239-30708 | 8 | 2.5 | 2.85 | 15° | 6 | 45 | 8.54 | 8.83 | 9.14 | 9.47 | 10.22 | ||
08-00239-30710 | 10 | 2.5 | 2.85 | 15° | 6 | 50 | 10.61 | 10.97 | 11.36 | 11.77 | 12.70 | ||
08-00239-30712 | 12 | 2.5 | 2.85 | 15° | 6 | 50 | 12.68 | 13.11 | 13.57 | 14.07 | 15.19 | ||
08-00239-30715 | 15 | 2.5 | 2.85 | 15° | 6 | 55 | 15.78 | 16.32 | 16.90 | 17.52 | 18.92 | ||
08-00239-30804 | R0.5 | 4 | 2.5 | 2.85 | 15° | 6 | 45 | 4.40 | 4.54 | 4.69 | 4.84 | 5.20 | |
08-00239-30806 | 6 | 2.5 | 2.85 | 15° | 6 | 45 | 6.47 | 6.68 | 6.90 | 7.14 | 7.68 | ||
08-00239-30808 | 8 | 2.5 | 2.85 | 15° | 6 | 45 | 8.54 | 8.82 | 9.12 | 9.44 | 10.17 | ||
08-00239-30810 | 10 | 2.5 | 2.85 | 15° | 6 | 50 | 10.60 | 10.96 | 11.33 | 11.74 | 12.66 | ||
08-00239-30812 | 12 | 2.5 | 2.85 | 15° | 6 | 50 | 12.67 | 13.10 | 13.55 | 14.04 | 15.14 | ||
08-00239-30815 | 15 | 2.5 | 2.85 | 15° | 6 | 55 | 15.77 | 16.31 | 16.88 | 17.49 | 18.87 | ||
08-00239-40508 | 4 | R0.1 | 8 | 3.2 | 3.8 | 15° | 6 | 45 | 8.65 | 8.94 | 9.26 | 9.61 | 10.38 |
08-00239-40512 | 12 | 3.2 | 3.8 | 15° | 6 | 50 | 12.78 | 13.22 | 13.70 | 14.21 | 15.35 | ||
08-00239-40516 | 16 | 3.2 | 3.8 | 15° | 6 | 55 | 16.92 | 17.50 | 18.13 | 18.81 | Free | ||
08-00239-40520 | 20 | 3.2 | 3.8 | 15° | 6 | 55 | 21.05 | 21.78 | 22.56 | 23.41 | Free | ||
08-00239-40608 | R0.2 | 8 | 3.2 | 3.8 | 15° | 6 | 45 | 8.64 | 8.94 | 9.25 | 9.59 | 10.36 | |
08-00239-40612 | 12 | 3.2 | 3.8 | 15° | 6 | 50 | 12.78 | 13.22 | 13.69 | 14.19 | 15.33 | ||
08-00239-40616 | 16 | 3.2 | 3.8 | 15° | 6 | 55 | 16.91 | 17.50 | 18.12 | 18.79 | Free | ||
08-00239-40620 | 20 | 3.2 | 3.8 | 15° | 6 | 55 | 21.05 | 21.77 | 22.55 | 23.39 | Free | ||
08-00239-40708 | R0.3 | 8 | 3.2 | 3.8 | 15° | 6 | 45 | 8.64 | 8.93 | 9.24 | 9.58 | 10.33 | |
08-00239-40712 | 12 | 3.2 | 3.8 | 15° | 6 | 50 | 12.77 | 13.21 | 13.68 | 14.18 | 15.31 | ||
08-00239-40716 | 16 | 3.2 | 3.8 | 15° | 6 | 55 | 16.91 | 17.49 | 18.11 | 18.78 | Free | ||
08-00239-40720 | 20 | 3.2 | 3.8 | 15° | 6 | 55 | 21.04 | 21.77 | 22.54 | 23.38 | Free | ||
08-00239-40808 | R0.5 | 8 | 3.2 | 3.8 | 15° | 6 | 45 | 8.63 | 8.92 | 9.22 | 9.55 | 10.29 | |
08-00239-40812 | 12 | 3.2 | 3.8 | 15° | 6 | 50 | 12.77 | 13.20 | 13.65 | 14.15 | 15.26 | ||
08-00239-40816 | 16 | 3.2 | 3.8 | 15° | 6 | 55 | 16.90 | 17.47 | 18.09 | 18.75 | Free | ||
08-00239-40820 | 20 | 3.2 | 3.8 | 15° | 6 | 55 | 21.04 | 21.75 | 22.52 | 23.35 | Free | ||
08-00239-50515 | 5 | R0.1 | 15 | 4 | 4.75 | 15° | 6 | 50 | 15.98 | 16.53 | 17.13 | Free | Free |
08-00239-50520 | 20 | 4 | 4.75 | 15° | 6 | 55 | 21.15 | 21.88 | Free | Free | Free | ||
08-00239-50615 | R0.2 | 15 | 4 | 4.75 | 15° | 6 | 50 | 15.98 | 16.53 | 17.12 | Free | Free | |
08-00239-50620 | 20 | 4 | 4.75 | 15° | 6 | 55 | 21.14 | 21.87 | Free | Free | Free | ||
08-00239-50715 | R0.3 | 15 | 4 | 4.75 | 15° | 6 | 50 | 15.97 | 16.52 | 17.10 | Free | Free | |
08-00239-50720 | 20 | 4 | 4.75 | 15° | 6 | 55 | 21.14 | 21.87 | Free | Free | Free | ||
08-00239-50815 | R0.5 | 15 | 4 | 4.75 | 15° | 6 | 50 | 15.97 | 16.50 | 17.08 | Free | Free | |
08-00239-50820 | 20 | 4 | 4.75 | 15° | 6 | 55 | 21.13 | 21.85 | Free | Free | Free | ||
08-00239-60512 | 6 | R0.1 | 12 | 5 | 5.7 | - | 6 | 45 | Free | Free | Free | Free | Free |
08-00239-60518 | 18 | 5 | 5.7 | - | 6 | 50 | Free | Free | Free | Free | Free | ||
08-00239-60524 | 24 | 5 | 5.7 | - | 6 | 60 | Free | Free | Free | Free | Free | ||
08-00239-60530 | 30 | 5 | 5.7 | - | 6 | 65 | Free | Free | Free | Free | Free | ||
08-00239-60612 | R0.2 | 12 | 5 | 5.7 | - | 6 | 45 | Free | Free | Free | Free | Free | |
08-00239-60618 | 18 | 5 | 5.7 | - | 6 | 50 | Free | Free | Free | Free | Free | ||
08-00239-60624 | 24 | 5 | 5.7 | - | 6 | 60 | Free | Free | Free | Free | Free | ||
08-00239-60630 | 30 | 5 | 5.7 | - | 6 | 65 | Free | Free | Free | Free | Free | ||
08-00239-60712 | R0.3 | 12 | 5 | 5.7 | - | 6 | 45 | Free | Free | Free | Free | Free | |
08-00239-60718 | 18 | 5 | 5.7 | - | 6 | 50 | Free | Free | Free | Free | Free | ||
08-00239-60724 | 24 | 5 | 5.7 | - | 6 | 60 | Free | Free | Free | Free | Free | ||
08-00239-60730 | 30 | 5 | 5.7 | - | 6 | 65 | Free | Free | Free | Free | Free | ||
08-00239-60812 | R0.5 | 12 | 5 | 5.7 | - | 6 | 45 | Free | Free | Free | Free | Free | |
08-00239-60818 | 18 | 5 | 5.7 | - | 6 | 50 | Free | Free | Free | Free | Free | ||
08-00239-60824 | 24 | 5 | 5.7 | - | 6 | 60 | Free | Free | Free | Free | Free | ||
08-00239-60830 | 30 | 5 | 5.7 | - | 6 | 65 | Free | Free | Free | Free | Free | ||
08-00239-60912 | R1 | 12 | 5 | 5.7 | - | 6 | 45 | Free | Free | Free | Free | Free | |
08-00239-60918 | 18 | 5 | 5.7 | - | 6 | 50 | Free | Free | Free | Free | Free | ||
08-00239-60924 | 24 | 5 | 5.7 | - | 6 | 60 | Free | Free | Free | Free | Free | ||
08-00239-60930 | 30 | 5 | 5.7 | - | 6 | 65 | Free | Free | Free | Free | Free |
※(r)は参考値です。
加工事例1
SKH55(64HRC)二段ポケットモデル
高硬度鋼加工において加工序盤と終盤での加工精度差が少なく長寿命で安定した加工を実現
加工工程 | 仕上げ(側面) | 仕上げ(底面) |
---|---|---|
使用工具 | MHRSH430RSF Φ6×R1×24 | |
回転数[min-1] | 4000 | |
送り速度[mm/min] | 600 | |
切込み量[mm] | pf0.1 | pf0.2 |
取り代[mm] | 0.03 | |
加工時間 | 2時間59分 |
表面粗さ
測定箇所 | (1) | (2) | (3) | |
---|---|---|---|---|
2ヶ所目 | Ra [µm] | 0.05 | 0.35 | 0.42 |
4ヶ所目 | 0.06 | 0.49 | 0.28 |
加工精度
測定箇所 | (A) | (B) | |
---|---|---|---|
狙い値 | 50.000mm | 30°0′0″ | |
2ヶ所目 | 実測値 | 49.990mm | 30°0′43″ |
4ヶ所目 | 実測値 | 49.983mm | 30°0′23″ |
加工事例2
VANADIS23(63HRC)封止金型形状
高硬度鋼加工において長寿命で安定した寸法精度、更に平坦部は、さらい刃の効果で高精度加工を実現
溝部の加工:1ヶ所目と12ヶ所目の比較
表面粗さ
測定箇所 | (1) | (2) |
---|---|---|
Ra[µm] | 0.055 | 0.066 |
Rz[µm] | 0.387 | 0.445 |
加工精度
単位[mm]
測定箇所 | 溝部(A) | 溝部(B) | ||
---|---|---|---|---|
幅 | 深さ | 幅 | 深さ | |
加工後 | 1.001 | 0.039 | 0.999 | 0.041 |
加工工程 | 溝部 | |
---|---|---|
荒取り | 仕上げ | |
使用工具 | MHRSH430RSF Φ0.8×R0.02×2 | MHRSH430RSF Φ0.8×R0.02×2 |
回転数[min-1] | 11000 | 11000 |
送り速度[mm/min] | 500 | 300 |
切込み量ap×ae[mm] | 0.003×0.18 | 0.005×0.01 側面 0.003×0.2 底面 |
残し代[mm] | 0.01 側面 0.003 底面 | - |
加工時間 | 3分 | 4分 |
キャビティ部の加工:1ヶ所目と6ヶ所目の比較
表面粗さ
測定箇所 | (3) | (4) |
---|---|---|
Ra[µm] | 0.053 | 0.051 |
Rz[µm] | 0.370 | 0.336 |
加工精度
単位[mm]
測定箇所 | キャビティ部(C) | キャビティ部(D) | ||
---|---|---|---|---|
幅 | 深さ | 幅 | 深さ | |
加工後 | 11.999 | 0.298 | 11.998 | 0.296 |
加工工程 | キャビティ部 | ||||
---|---|---|---|---|---|
荒取り | 取り残し | 底面中仕上げ | 仕上げ | 隅部仕上げ | |
使用工具 | MHRSH430RSF Φ1.5×R0.1×4 | MHRSH430RSF Φ1×R0.05×2 | MHRSH430RSF Φ1×R0.05×2 | ||
回転数[min-1] | 11000 | 11000 | 11000 | ||
送り速度[mm/min] | 800 | 800 | 800 | 800 | |
切込み量ap×ae[mm] | 0.06×0.3 | 0.01×0.12 | ae0.2 | 0.01 ×0.01 側面 0.004×0.2 底面 | 0.01×0.05 |
残し代[mm] | 0.01 側面 0.004 底面 | 0.01 側面 0.004 底面 | 0.004 底面 | - | - |
加工時間 | 40分 | 14分 | 8分 | 26分 | 9分 |
加工事例3
HAP40(64HRC)ギヤモデル
工具寿命を高める無限コーティングプレミアムPlusと高精度な工具設計で、長時間加工を行っても高精度を維持
加工工程 | 荒取り※ | 中仕上げ | 仕上げ | ||
---|---|---|---|---|---|
底面 | 側面 | 底面 | 側面 | ||
使用工具 | MHRSH430RSF Φ2×R0.2×6 | MHRSH430RSF Φ2×R0.2×6 | MHRSH430RSF Φ2×R0.2×6 | ||
回転数[min-1] | 12000 | 12000 | 12000 | ||
送り速度[mm/min] | 1300 | 650 | 1300 | 650 | 1300 |
切込み量ap×ae[mm] | 0.04×0.5 | pf0.1 | pf0.08 | pf0.05 | pf0.04 |
残し代[mm] | 0.03 | 0.01 | - | ||
加工時間 | 4時間25分 | 1時間5分 | 1時間56分 |
※ 荒取り加工にて工具を2本使用しています
表面粗さ
測定箇所 | (1) | (2) | (3) |
---|---|---|---|
Ra[µm] | 0.189 | 0.228 | 0.036 |
Rz[µm] | 1.169 | 1.131 | 0.352 |
加工精度
測定箇所 | (A) |
---|---|
狙い値 | 37.100mm |
実測値 | 37.099mm |
寸法誤差 | 0.001mm |
歯先円直径
測定箇所 | (B) |
---|---|
狙い値 | 30°45′ |
実測値 | 30°44′48″ |
寸法誤差 | 0°0′12″ |
加工後の刃先状態
荒取り | 中仕上げ | 仕上げ | |
---|---|---|---|
底刃 | ![]() | ![]() | ![]() |
外周・すくい面 | ![]() | ![]() | ![]() |
HAP40(64HRC)の荒取りにおいて、約2時間使用しても安定した加工が可能でした
中仕上げ・仕上げ加工においても摩耗はごくわずかで高精度を維持します
被削材 | ハイス・高硬度鋼 SKH51・SKD11(~62HRC) | ハイス SKH55・HAP40(~66HRC) | ハイス SKH57・HAP72(~70HRC) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
外径 | コーナ半径 | 首下長 | 外径と首下長の比 L/D | 回転数 | 送り速度 | 切込み量 | 回転数 | 送り速度 | 切込み量 | 回転数 | 送り速度 | 切込み量 | |||
min-1 | mm/min | ap mm | ae mm | min-1 | mm/min | ap mm | ae mm | min-1 | mm/min | ap mm | ae mm | ||||
0.1 | 0.01 | 0.2 | 2 | 40000 | 200 | 0.002 | 0.01 | 40000 | 150 | 0.002 | 0.01 | 40000 | 120 | 0.002 | 0.01 |
0.3 | 3 | 40000 | 160 | 0.002 | 0.01 | 40000 | 120 | 0.002 | 0.01 | 40000 | 90 | 0.002 | 0.01 | ||
0.15 | 0.01 | 0.3 | 2 | 40000 | 240 | 0.002 | 0.015 | 40000 | 180 | 0.002 | 0.01 | 40000 | 140 | 0.002 | 0.01 |
0.5 | 3.3 | 40000 | 160 | 0.002 | 0.015 | 40000 | 120 | 0.002 | 0.01 | 40000 | 90 | 0.002 | 0.01 | ||
0.02 | 0.3 | 2 | 40000 | 240 | 0.002 | 0.015 | 40000 | 180 | 0.002 | 0.01 | 40000 | 140 | 0.002 | 0.01 | |
0.5 | 3.3 | 40000 | 160 | 0.002 | 0.015 | 40000 | 120 | 0.002 | 0.01 | 40000 | 90 | 0.002 | 0.01 | ||
0.2 | 0.02 | 0.3 | 1.5 | 30000 | 360 | 0.003 | 0.02 | 30000 | 280 | 0.003 | 0.01 | 30000 | 220 | 0.003 | 0.01 |
0.5 | 2.5 | 30000 | 320 | 0.003 | 0.02 | 30000 | 240 | 0.003 | 0.01 | 30000 | 180 | 0.003 | 0.01 | ||
0.75 | 3.8 | 30000 | 270 | 0.003 | 0.02 | 30000 | 190 | 0.003 | 0.01 | 30000 | 150 | 0.003 | 0.01 | ||
1 | 5 | 30000 | 240 | 0.002 | 0.02 | 30000 | 160 | 0.002 | 0.01 | 30000 | 120 | 0.002 | 0.01 | ||
0.05 | 0.3 | 1.5 | 30000 | 360 | 0.003 | 0.02 | 30000 | 280 | 0.003 | 0.01 | 30000 | 220 | 0.003 | 0.01 | |
0.5 | 2.5 | 30000 | 320 | 0.003 | 0.02 | 30000 | 240 | 0.003 | 0.01 | 30000 | 180 | 0.003 | 0.01 | ||
0.75 | 3.8 | 30000 | 270 | 0.003 | 0.02 | 30000 | 190 | 0.003 | 0.01 | 30000 | 150 | 0.003 | 0.01 | ||
1 | 5 | 30000 | 240 | 0.003 | 0.02 | 30000 | 160 | 0.003 | 0.01 | 30000 | 120 | 0.003 | 0.01 | ||
0.3 | 0.02 | 0.5 | 1.7 | 30000 | 600 | 0.003 | 0.04 | 30000 | 500 | 0.003 | 0.03 | 30000 | 400 | 0.003 | 0.03 |
0.75 | 2.5 | 30000 | 560 | 0.003 | 0.04 | 30000 | 460 | 0.003 | 0.03 | 30000 | 360 | 0.003 | 0.03 | ||
1 | 3.3 | 30000 | 500 | 0.003 | 0.04 | 30000 | 400 | 0.003 | 0.03 | 30000 | 300 | 0.003 | 0.03 | ||
1.5 | 5 | 30000 | 320 | 0.003 | 0.04 | 30000 | 240 | 0.003 | 0.03 | 30000 | 180 | 0.003 | 0.03 | ||
0.05 | 0.5 | 1.7 | 30000 | 600 | 0.003 | 0.04 | 30000 | 500 | 0.003 | 0.03 | 30000 | 400 | 0.003 | 0.03 | |
0.75 | 2.5 | 30000 | 560 | 0.003 | 0.04 | 30000 | 460 | 0.003 | 0.03 | 30000 | 360 | 0.003 | 0.03 | ||
1 | 3.3 | 30000 | 500 | 0.003 | 0.04 | 30000 | 400 | 0.003 | 0.03 | 30000 | 300 | 0.003 | 0.03 | ||
1.5 | 5 | 30000 | 320 | 0.003 | 0.04 | 30000 | 240 | 0.003 | 0.03 | 30000 | 180 | 0.003 | 0.03 | ||
0.4 | 0.02 | 0.5 | 1.3 | 28000 | 760 | 0.005 | 0.05 | 25000 | 650 | 0.004 | 0.04 | 22000 | 480 | 0.004 | 0.04 |
1 | 2.5 | 28000 | 700 | 0.005 | 0.05 | 25000 | 600 | 0.004 | 0.04 | 22000 | 450 | 0.004 | 0.04 | ||
1.5 | 3.8 | 28000 | 600 | 0.005 | 0.05 | 25000 | 520 | 0.004 | 0.04 | 22000 | 390 | 0.004 | 0.04 | ||
2 | 5 | 25000 | 500 | 0.005 | 0.05 | 25000 | 440 | 0.003 | 0.04 | 22000 | 330 | 0.003 | 0.04 | ||
0.05 | 0.5 | 1.3 | 28000 | 760 | 0.005 | 0.05 | 25000 | 650 | 0.005 | 0.04 | 22000 | 480 | 0.005 | 0.04 | |
1 | 2.5 | 28000 | 700 | 0.005 | 0.05 | 25000 | 600 | 0.005 | 0.04 | 22000 | 450 | 0.005 | 0.04 | ||
1.5 | 3.8 | 28000 | 600 | 0.005 | 0.05 | 25000 | 520 | 0.005 | 0.04 | 22000 | 390 | 0.005 | 0.04 | ||
2 | 5 | 25000 | 500 | 0.005 | 0.05 | 25000 | 440 | 0.005 | 0.04 | 22000 | 330 | 0.005 | 0.04 | ||
0.5 | 0.02 | 1 | 2 | 23000 | 900 | 0.006 | 0.1 | 20000 | 800 | 0.004 | 0.08 | 18000 | 600 | 0.004 | 0.08 |
1.5 | 3 | 23000 | 800 | 0.006 | 0.1 | 20000 | 640 | 0.004 | 0.08 | 18000 | 480 | 0.004 | 0.08 | ||
2 | 4 | 23000 | 720 | 0.005 | 0.1 | 20000 | 600 | 0.003 | 0.08 | 18000 | 450 | 0.003 | 0.08 | ||
2.5 | 5 | 23000 | 680 | 0.005 | 0.1 | 20000 | 580 | 0.003 | 0.08 | 18000 | 420 | 0.003 | 0.08 | ||
0.05 | 1 | 2 | 23000 | 900 | 0.007 | 0.1 | 20000 | 800 | 0.005 | 0.08 | 18000 | 600 | 0.005 | 0.08 | |
1.5 | 3 | 23000 | 800 | 0.007 | 0.1 | 20000 | 640 | 0.005 | 0.08 | 18000 | 480 | 0.005 | 0.08 | ||
2 | 4 | 23000 | 720 | 0.007 | 0.1 | 20000 | 600 | 0.005 | 0.08 | 18000 | 450 | 0.005 | 0.08 | ||
2.5 | 5 | 23000 | 680 | 0.006 | 0.1 | 20000 | 580 | 0.004 | 0.08 | 18000 | 420 | 0.004 | 0.08 | ||
0.1 | 1 | 2 | 23000 | 900 | 0.007 | 0.1 | 20000 | 800 | 0.005 | 0.08 | 18000 | 600 | 0.005 | 0.08 | |
1.5 | 3 | 23000 | 800 | 0.007 | 0.1 | 20000 | 640 | 0.005 | 0.08 | 18000 | 480 | 0.005 | 0.08 | ||
2 | 4 | 23000 | 720 | 0.007 | 0.1 | 20000 | 600 | 0.005 | 0.08 | 18000 | 450 | 0.005 | 0.08 | ||
2.5 | 5 | 23000 | 680 | 0.006 | 0.1 | 20000 | 580 | 0.004 | 0.08 | 18000 | 420 | 0.004 | 0.08 | ||
0.6 | 0.02 | 1 | 1.7 | 23000 | 1000 | 0.006 | 0.15 | 20000 | 850 | 0.004 | 0.1 | 17000 | 640 | 0.004 | 0.1 |
2 | 3.3 | 23000 | 800 | 0.006 | 0.15 | 20000 | 640 | 0.004 | 0.1 | 17000 | 480 | 0.004 | 0.1 | ||
3 | 5 | 23000 | 700 | 0.005 | 0.15 | 20000 | 600 | 0.003 | 0.1 | 17000 | 450 | 0.003 | 0.1 | ||
0.05 | 1 | 1.7 | 23000 | 1000 | 0.01 | 0.15 | 20000 | 850 | 0.01 | 0.1 | 17000 | 640 | 0.008 | 0.1 | |
2 | 3.3 | 23000 | 800 | 0.01 | 0.15 | 20000 | 640 | 0.007 | 0.1 | 17000 | 480 | 0.006 | 0.1 | ||
3 | 5 | 23000 | 700 | 0.008 | 0.15 | 20000 | 600 | 0.006 | 0.1 | 17000 | 450 | 0.005 | 0.1 | ||
0.1 | 1 | 1.7 | 23000 | 1000 | 0.01 | 0.15 | 20000 | 850 | 0.01 | 0.1 | 17000 | 640 | 0.008 | 0.1 | |
2 | 3.3 | 23000 | 800 | 0.01 | 0.15 | 20000 | 640 | 0.007 | 0.1 | 17000 | 480 | 0.006 | 0.1 | ||
3 | 5 | 23000 | 700 | 0.008 | 0.15 | 20000 | 600 | 0.006 | 0.1 | 17000 | 450 | 0.005 | 0.1 | ||
0.8 | 0.02 | 2 | 2.5 | 23000 | 1400 | 0.006 | 0.16 | 20000 | 1000 | 0.005 | 0.14 | 17000 | 700 | 0.005 | 0.14 |
3 | 3.8 | 23000 | 1300 | 0.005 | 0.16 | 20000 | 900 | 0.003 | 0.14 | 17000 | 650 | 0.003 | 0.14 | ||
4 | 5 | 23000 | 1200 | 0.005 | 0.16 | 20000 | 800 | 0.003 | 0.14 | 17000 | 600 | 0.003 | 0.14 | ||
0.05 | 2 | 2.5 | 23000 | 1400 | 0.02 | 0.16 | 20000 | 1000 | 0.015 | 0.14 | 17000 | 700 | 0.012 | 0.14 | |
3 | 3.8 | 23000 | 1300 | 0.015 | 0.16 | 20000 | 900 | 0.01 | 0.14 | 17000 | 650 | 0.008 | 0.14 | ||
4 | 5 | 23000 | 1200 | 0.015 | 0.16 | 20000 | 800 | 0.01 | 0.14 | 17000 | 600 | 0.006 | 0.14 | ||
0.1 | 2 | 2.5 | 23000 | 1400 | 0.02 | 0.16 | 20000 | 1000 | 0.015 | 0.14 | 17000 | 700 | 0.012 | 0.14 | |
3 | 3.8 | 23000 | 1300 | 0.015 | 0.16 | 20000 | 900 | 0.01 | 0.14 | 17000 | 650 | 0.008 | 0.14 | ||
4 | 5 | 23000 | 1200 | 0.015 | 0.16 | 20000 | 800 | 0.01 | 0.14 | 17000 | 600 | 0.006 | 0.14 | ||
0.2 | 2 | 2.5 | 23000 | 1400 | 0.02 | 0.16 | 20000 | 1000 | 0.015 | 0.14 | 17000 | 700 | 0.012 | 0.14 | |
3 | 3.8 | 23000 | 1300 | 0.015 | 0.16 | 20000 | 900 | 0.01 | 0.14 | 17000 | 650 | 0.008 | 0.14 | ||
4 | 5 | 23000 | 1200 | 0.015 | 0.16 | 20000 | 800 | 0.01 | 0.14 | 17000 | 600 | 0.006 | 0.14 | ||
1 | 0.02 | 2 | 2 | 21000 | 2000 | 0.01 | 0.25 | 17000 | 1400 | 0.008 | 0.2 | 15000 | 1000 | 0.005 | 0.2 |
3 | 3 | 20000 | 1800 | 0.01 | 0.25 | 16000 | 1300 | 0.008 | 0.2 | 14000 | 900 | 0.005 | 0.2 | ||
4 | 4 | 18000 | 1500 | 0.008 | 0.25 | 14000 | 1100 | 0.005 | 0.2 | 12000 | 750 | 0.003 | 0.2 | ||
5 | 5 | 16000 | 1400 | 0.005 | 0.25 | 13000 | 1000 | 0.003 | 0.2 | 11000 | 650 | 0.003 | 0.2 | ||
0.05 | 2 | 2 | 21000 | 2000 | 0.04 | 0.25 | 17000 | 1400 | 0.03 | 0.2 | 15000 | 1000 | 0.018 | 0.2 | |
3 | 3 | 20000 | 1800 | 0.04 | 0.25 | 16000 | 1300 | 0.03 | 0.2 | 14000 | 900 | 0.018 | 0.2 | ||
4 | 4 | 18000 | 1500 | 0.03 | 0.25 | 14000 | 1100 | 0.02 | 0.2 | 12000 | 750 | 0.012 | 0.2 | ||
5 | 5 | 16000 | 1400 | 0.02 | 0.25 | 13000 | 1000 | 0.01 | 0.2 | 11000 | 650 | 0.006 | 0.2 | ||
0.1 | 2 | 2 | 21000 | 2000 | 0.04 | 0.25 | 17000 | 1400 | 0.03 | 0.2 | 15000 | 1000 | 0.018 | 0.2 | |
3 | 3 | 20000 | 1800 | 0.04 | 0.25 | 16000 | 1300 | 0.03 | 0.2 | 14000 | 900 | 0.018 | 0.2 | ||
4 | 4 | 18000 | 1500 | 0.03 | 0.25 | 14000 | 1100 | 0.02 | 0.2 | 12000 | 750 | 0.012 | 0.2 | ||
5 | 5 | 16000 | 1400 | 0.02 | 0.25 | 13000 | 1000 | 0.01 | 0.2 | 11000 | 650 | 0.006 | 0.2 | ||
0.2 | 2 | 2 | 21000 | 2000 | 0.04 | 0.25 | 17000 | 1400 | 0.03 | 0.2 | 15000 | 1000 | 0.018 | 0.2 | |
3 | 3 | 20000 | 1800 | 0.04 | 0.25 | 16000 | 1300 | 0.03 | 0.2 | 14000 | 900 | 0.018 | 0.2 | ||
4 | 4 | 18000 | 1500 | 0.03 | 0.25 | 14000 | 1100 | 0.02 | 0.2 | 12000 | 750 | 0.012 | 0.2 | ||
5 | 5 | 16000 | 1400 | 0.02 | 0.25 | 13000 | 1000 | 0.01 | 0.2 | 11000 | 650 | 0.006 | 0.2 | ||
0.3 | 2 | 2 | 21000 | 2000 | 0.04 | 0.25 | 17000 | 1400 | 0.03 | 0.2 | 15000 | 1000 | 0.018 | 0.2 | |
3 | 3 | 20000 | 1800 | 0.04 | 0.25 | 16000 | 1300 | 0.03 | 0.2 | 14000 | 900 | 0.018 | 0.2 | ||
4 | 4 | 18000 | 1500 | 0.03 | 0.25 | 14000 | 1100 | 0.02 | 0.2 | 12000 | 750 | 0.012 | 0.2 | ||
5 | 5 | 16000 | 1400 | 0.02 | 0.25 | 13000 | 1000 | 0.01 | 0.2 | 11000 | 650 | 0.006 | 0.2 | ||
1.5 | 0.02 | 3 | 2 | 20000 | 2000 | 0.01 | 0.4 | 16000 | 1400 | 0.008 | 0.3 | 14000 | 1000 | 0.006 | 0.3 |
4 | 2.7 | 18000 | 1700 | 0.01 | 0.4 | 14000 | 1200 | 0.008 | 0.3 | 12000 | 800 | 0.006 | 0.3 | ||
6 | 4 | 16000 | 1500 | 0.008 | 0.4 | 13000 | 1100 | 0.005 | 0.3 | 11000 | 750 | 0.004 | 0.3 | ||
8 | 5.3 | 14000 | 1300 | 0.008 | 0.4 | 11000 | 900 | 0.003 | 0.3 | 10000 | 600 | 0.003 | 0.3 | ||
0.05 | 3 | 2 | 20000 | 2000 | 0.04 | 0.4 | 16000 | 1400 | 0.03 | 0.3 | 14000 | 1000 | 0.018 | 0.3 | |
4 | 2.7 | 18000 | 1700 | 0.04 | 0.4 | 14000 | 1200 | 0.03 | 0.3 | 12000 | 800 | 0.018 | 0.3 | ||
6 | 4 | 16000 | 1500 | 0.03 | 0.4 | 13000 | 1100 | 0.02 | 0.3 | 11000 | 750 | 0.012 | 0.3 | ||
8 | 5.3 | 14000 | 1300 | 0.025 | 0.4 | 11000 | 900 | 0.01 | 0.3 | 10000 | 600 | 0.006 | 0.3 | ||
0.1 | 3 | 2 | 20000 | 2000 | 0.04 | 0.4 | 16000 | 1400 | 0.03 | 0.3 | 14000 | 1000 | 0.018 | 0.3 | |
4 | 2.7 | 18000 | 1700 | 0.04 | 0.4 | 14000 | 1200 | 0.03 | 0.3 | 12000 | 800 | 0.018 | 0.3 | ||
6 | 4 | 16000 | 1500 | 0.03 | 0.4 | 13000 | 1100 | 0.02 | 0.3 | 11000 | 750 | 0.012 | 0.3 | ||
8 | 5.3 | 14000 | 1300 | 0.025 | 0.4 | 11000 | 900 | 0.01 | 0.3 | 10000 | 600 | 0.006 | 0.3 | ||
0.2 | 3 | 2 | 20000 | 2000 | 0.04 | 0.4 | 16000 | 1400 | 0.03 | 0.3 | 14000 | 1000 | 0.018 | 0.3 | |
4 | 2.7 | 18000 | 1700 | 0.04 | 0.4 | 14000 | 1200 | 0.03 | 0.3 | 12000 | 800 | 0.018 | 0.3 | ||
6 | 4 | 16000 | 1500 | 0.03 | 0.4 | 13000 | 1100 | 0.02 | 0.3 | 11000 | 750 | 0.012 | 0.3 | ||
8 | 5.3 | 14000 | 1300 | 0.025 | 0.4 | 11000 | 900 | 0.01 | 0.3 | 10000 | 600 | 0.006 | 0.3 | ||
0.3 | 3 | 2 | 20000 | 2000 | 0.04 | 0.4 | 16000 | 1400 | 0.03 | 0.3 | 14000 | 1000 | 0.018 | 0.3 | |
4 | 2.7 | 18000 | 1700 | 0.04 | 0.4 | 14000 | 1200 | 0.03 | 0.3 | 12000 | 800 | 0.018 | 0.3 | ||
6 | 4 | 16000 | 1500 | 0.03 | 0.4 | 13000 | 1100 | 0.02 | 0.3 | 11000 | 750 | 0.012 | 0.3 | ||
8 | 5.3 | 14000 | 1300 | 0.025 | 0.4 | 11000 | 900 | 0.01 | 0.3 | 10000 | 600 | 0.006 | 0.3 | ||
0.5 | 3 | 2 | 20000 | 2000 | 0.04 | 0.4 | 16000 | 1400 | 0.03 | 0.3 | 14000 | 1000 | 0.018 | 0.3 | |
4 | 2.7 | 18000 | 1700 | 0.04 | 0.4 | 14000 | 1200 | 0.03 | 0.3 | 12000 | 800 | 0.018 | 0.3 | ||
6 | 4 | 16000 | 1500 | 0.03 | 0.4 | 13000 | 1100 | 0.02 | 0.3 | 11000 | 750 | 0.012 | 0.3 | ||
8 | 5.3 | 14000 | 1300 | 0.025 | 0.4 | 11000 | 900 | 0.01 | 0.3 | 10000 | 600 | 0.006 | 0.3 | ||
2 | 0.02 | 4 | 2 | 17000 | 2000 | 0.012 | 0.5 | 14000 | 1400 | 0.008 | 0.35 | 12000 | 1000 | 0.006 | 0.35 |
6 | 3 | 15000 | 1800 | 0.012 | 0.5 | 12000 | 1200 | 0.008 | 0.35 | 11000 | 900 | 0.006 | 0.35 | ||
8 | 4 | 14000 | 1500 | 0.01 | 0.5 | 11000 | 1100 | 0.005 | 0.35 | 10000 | 750 | 0.004 | 0.35 | ||
10 | 5 | 12000 | 1300 | 0.01 | 0.5 | 10000 | 1000 | 0.003 | 0.35 | 9000 | 650 | 0.003 | 0.35 | ||
0.05 | 4 | 2 | 17000 | 2000 | 0.05 | 0.5 | 14000 | 1400 | 0.03 | 0.35 | 12000 | 1000 | 0.018 | 0.35 | |
6 | 3 | 15000 | 1800 | 0.05 | 0.5 | 12000 | 1200 | 0.03 | 0.35 | 11000 | 900 | 0.018 | 0.35 | ||
8 | 4 | 14000 | 1500 | 0.04 | 0.5 | 11000 | 1100 | 0.02 | 0.35 | 10000 | 750 | 0.012 | 0.35 | ||
10 | 5 | 12000 | 1300 | 0.04 | 0.5 | 10000 | 1000 | 0.02 | 0.35 | 9000 | 650 | 0.012 | 0.35 | ||
0.1 | 4 | 2 | 17000 | 2000 | 0.05 | 0.5 | 14000 | 1400 | 0.03 | 0.35 | 12000 | 1000 | 0.018 | 0.35 | |
6 | 3 | 15000 | 1800 | 0.05 | 0.5 | 12000 | 1200 | 0.03 | 0.35 | 11000 | 900 | 0.018 | 0.35 | ||
8 | 4 | 14000 | 1500 | 0.04 | 0.5 | 11000 | 1100 | 0.02 | 0.35 | 10000 | 750 | 0.012 | 0.35 | ||
10 | 5 | 12000 | 1300 | 0.04 | 0.5 | 10000 | 1000 | 0.02 | 0.35 | 9000 | 650 | 0.012 | 0.35 | ||
0.2 | 4 | 2 | 17000 | 2000 | 0.05 | 0.5 | 14000 | 1400 | 0.03 | 0.35 | 12000 | 1000 | 0.018 | 0.35 | |
6 | 3 | 15000 | 1800 | 0.05 | 0.5 | 12000 | 1200 | 0.03 | 0.35 | 11000 | 900 | 0.018 | 0.35 | ||
8 | 4 | 14000 | 1500 | 0.04 | 0.5 | 11000 | 1100 | 0.02 | 0.35 | 10000 | 750 | 0.012 | 0.35 | ||
10 | 5 | 12000 | 1300 | 0.04 | 0.5 | 10000 | 1000 | 0.02 | 0.35 | 9000 | 650 | 0.012 | 0.35 | ||
0.3 | 4 | 2 | 17000 | 2000 | 0.05 | 0.5 | 14000 | 1400 | 0.03 | 0.35 | 12000 | 1000 | 0.018 | 0.35 | |
6 | 3 | 15000 | 1800 | 0.05 | 0.5 | 12000 | 1200 | 0.03 | 0.35 | 11000 | 900 | 0.018 | 0.35 | ||
8 | 4 | 14000 | 1500 | 0.04 | 0.5 | 11000 | 1100 | 0.02 | 0.35 | 10000 | 750 | 0.012 | 0.35 | ||
10 | 5 | 12000 | 1300 | 0.04 | 0.5 | 10000 | 1000 | 0.02 | 0.35 | 9000 | 650 | 0.012 | 0.35 | ||
0.5 | 4 | 2 | 17000 | 2000 | 0.05 | 0.5 | 14000 | 1400 | 0.03 | 0.35 | 12000 | 1000 | 0.018 | 0.35 | |
6 | 3 | 15000 | 1800 | 0.05 | 0.5 | 12000 | 1200 | 0.03 | 0.35 | 11000 | 900 | 0.018 | 0.35 | ||
8 | 4 | 14000 | 1500 | 0.04 | 0.5 | 11000 | 1100 | 0.02 | 0.35 | 10000 | 750 | 0.012 | 0.35 | ||
10 | 5 | 12000 | 1300 | 0.04 | 0.5 | 10000 | 1000 | 0.02 | 0.35 | 9000 | 650 | 0.012 | 0.35 | ||
3 | 0.05 | 4 | 1.3 | 13000 | 2000 | 0.05 | 0.7 | 10000 | 1400 | 0.05 | 0.6 | 8000 | 1100 | 0.03 | 0.6 |
6 | 2 | 11500 | 1700 | 0.05 | 0.7 | 9500 | 1300 | 0.05 | 0.6 | 7500 | 1000 | 0.03 | 0.6 | ||
8 | 2.7 | 10500 | 1500 | 0.05 | 0.7 | 8000 | 1100 | 0.05 | 0.6 | 6000 | 800 | 0.03 | 0.6 | ||
10 | 3.3 | 10000 | 1350 | 0.05 | 0.7 | 7500 | 1000 | 0.05 | 0.6 | 6000 | 750 | 0.03 | 0.6 | ||
12 | 4 | 10000 | 1350 | 0.04 | 0.7 | 7500 | 1000 | 0.04 | 0.6 | 6000 | 750 | 0.024 | 0.6 | ||
15 | 5 | 9000 | 1200 | 0.03 | 0.7 | 7000 | 900 | 0.03 | 0.6 | 5500 | 650 | 0.018 | 0.6 | ||
0.1 | 4 | 1.3 | 13000 | 2000 | 0.07 | 0.7 | 10000 | 1400 | 0.05 | 0.6 | 8000 | 1100 | 0.03 | 0.6 | |
6 | 2 | 11500 | 1700 | 0.07 | 0.7 | 9500 | 1300 | 0.05 | 0.6 | 7500 | 1000 | 0.03 | 0.6 | ||
8 | 2.7 | 10500 | 1500 | 0.07 | 0.7 | 8000 | 1100 | 0.05 | 0.6 | 6000 | 800 | 0.03 | 0.6 | ||
10 | 3.3 | 10000 | 1350 | 0.07 | 0.7 | 7500 | 1000 | 0.05 | 0.6 | 6000 | 750 | 0.03 | 0.6 | ||
12 | 4 | 10000 | 1350 | 0.06 | 0.7 | 7500 | 1000 | 0.04 | 0.6 | 6000 | 750 | 0.024 | 0.6 | ||
15 | 5 | 9000 | 1200 | 0.05 | 0.7 | 7000 | 900 | 0.03 | 0.6 | 5500 | 650 | 0.018 | 0.6 | ||
0.2 | 4 | 1.3 | 13000 | 2000 | 0.07 | 0.7 | 10000 | 1400 | 0.05 | 0.6 | 8000 | 1100 | 0.03 | 0.6 | |
6 | 2 | 11500 | 1700 | 0.07 | 0.7 | 9500 | 1300 | 0.05 | 0.6 | 7500 | 1000 | 0.03 | 0.6 | ||
8 | 2.7 | 10500 | 1500 | 0.07 | 0.7 | 8000 | 1100 | 0.05 | 0.6 | 6000 | 800 | 0.03 | 0.6 | ||
10 | 3.3 | 10000 | 1350 | 0.07 | 0.7 | 7500 | 1000 | 0.05 | 0.6 | 6000 | 750 | 0.03 | 0.6 | ||
12 | 4 | 10000 | 1350 | 0.06 | 0.7 | 7500 | 1000 | 0.04 | 0.6 | 6000 | 750 | 0.024 | 0.6 | ||
15 | 5 | 9000 | 1200 | 0.05 | 0.7 | 7000 | 900 | 0.03 | 0.6 | 5500 | 650 | 0.018 | 0.6 | ||
0.3 | 4 | 1.3 | 13000 | 2000 | 0.07 | 0.7 | 10000 | 1400 | 0.05 | 0.6 | 8000 | 1100 | 0.03 | 0.6 | |
6 | 2 | 11500 | 1700 | 0.07 | 0.7 | 9500 | 1300 | 0.05 | 0.6 | 7500 | 1000 | 0.03 | 0.6 | ||
8 | 2.7 | 10500 | 1500 | 0.07 | 0.7 | 8000 | 1100 | 0.05 | 0.6 | 6000 | 800 | 0.03 | 0.6 | ||
10 | 3.3 | 10000 | 1350 | 0.07 | 0.7 | 7500 | 1000 | 0.05 | 0.6 | 6000 | 750 | 0.03 | 0.6 | ||
12 | 4 | 10000 | 1350 | 0.06 | 0.7 | 7500 | 1000 | 0.04 | 0.6 | 6000 | 750 | 0.024 | 0.6 | ||
15 | 5 | 9000 | 1200 | 0.05 | 0.7 | 7000 | 900 | 0.03 | 0.6 | 5500 | 650 | 0.018 | 0.6 | ||
0.5 | 4 | 1.3 | 13000 | 2000 | 0.07 | 0.7 | 10000 | 1400 | 0.05 | 0.6 | 8000 | 1100 | 0.03 | 0.6 | |
6 | 2 | 11500 | 1700 | 0.07 | 0.7 | 9500 | 1300 | 0.05 | 0.6 | 7500 | 1000 | 0.03 | 0.6 | ||
8 | 2.7 | 10500 | 1500 | 0.07 | 0.7 | 8000 | 1100 | 0.05 | 0.6 | 6000 | 800 | 0.03 | 0.6 | ||
10 | 3.3 | 10000 | 1350 | 0.07 | 0.7 | 7500 | 1000 | 0.05 | 0.6 | 6000 | 750 | 0.03 | 0.6 | ||
12 | 4 | 10000 | 1350 | 0.06 | 0.7 | 7500 | 1000 | 0.04 | 0.6 | 6000 | 750 | 0.024 | 0.6 | ||
15 | 5 | 9000 | 1200 | 0.05 | 0.7 | 7000 | 900 | 0.03 | 0.6 | 5500 | 650 | 0.018 | 0.6 | ||
4 | 0.1 | 8 | 2 | 8500 | 1800 | 0.08 | 1 | 7000 | 1300 | 0.06 | 0.8 | 5500 | 1000 | 0.036 | 0.8 |
12 | 3 | 8500 | 1800 | 0.07 | 1 | 7000 | 1300 | 0.05 | 0.8 | 5500 | 1000 | 0.03 | 0.8 | ||
16 | 4 | 7500 | 1500 | 0.06 | 1 | 5500 | 1000 | 0.05 | 0.8 | 5200 | 900 | 0.03 | 0.8 | ||
20 | 5 | 6000 | 1200 | 0.06 | 1 | 4500 | 800 | 0.05 | 0.8 | 4000 | 650 | 0.03 | 0.8 | ||
0.2 | 8 | 2 | 8500 | 1800 | 0.08 | 1 | 7000 | 1300 | 0.06 | 0.8 | 5500 | 1000 | 0.036 | 0.8 | |
12 | 3 | 8500 | 1800 | 0.07 | 1 | 7000 | 1300 | 0.05 | 0.8 | 5500 | 1000 | 0.03 | 0.8 | ||
16 | 4 | 7500 | 1500 | 0.06 | 1 | 5500 | 1000 | 0.05 | 0.8 | 5200 | 900 | 0.03 | 0.8 | ||
20 | 5 | 6000 | 1200 | 0.06 | 1 | 4500 | 800 | 0.05 | 0.8 | 4000 | 650 | 0.03 | 0.8 | ||
0.3 | 8 | 2 | 8500 | 1800 | 0.08 | 1 | 7000 | 1300 | 0.06 | 0.8 | 5500 | 1000 | 0.036 | 0.8 | |
12 | 3 | 8500 | 1800 | 0.07 | 1 | 7000 | 1300 | 0.05 | 0.8 | 5500 | 1000 | 0.03 | 0.8 | ||
16 | 4 | 7500 | 1500 | 0.06 | 1 | 5500 | 1000 | 0.05 | 0.8 | 5200 | 900 | 0.03 | 0.8 | ||
20 | 5 | 6000 | 1200 | 0.06 | 1 | 4500 | 800 | 0.05 | 0.8 | 4000 | 650 | 0.03 | 0.8 | ||
0.5 | 8 | 2 | 8500 | 1800 | 0.08 | 1 | 7000 | 1300 | 0.06 | 0.8 | 5500 | 1000 | 0.036 | 0.8 | |
12 | 3 | 8500 | 1800 | 0.07 | 1 | 7000 | 1300 | 0.05 | 0.8 | 5500 | 1000 | 0.03 | 0.8 | ||
16 | 4 | 7500 | 1500 | 0.06 | 1 | 5500 | 1000 | 0.05 | 0.8 | 5200 | 900 | 0.03 | 0.8 | ||
20 | 5 | 6000 | 1200 | 0.06 | 1 | 4500 | 800 | 0.05 | 0.8 | 4000 | 650 | 0.03 | 0.8 | ||
5 | 0.1 | 15 | 3 | 7000 | 1700 | 0.08 | 1.6 | 5500 | 1300 | 0.06 | 1.2 | 4400 | 900 | 0.036 | 1.2 |
20 | 4 | 6000 | 1400 | 0.07 | 1.6 | 5000 | 1100 | 0.05 | 1.2 | 4000 | 750 | 0.03 | 1.2 | ||
0.2 | 15 | 3 | 7000 | 1700 | 0.08 | 1.6 | 5500 | 1300 | 0.06 | 1.2 | 4400 | 900 | 0.036 | 1.2 | |
20 | 4 | 6000 | 1400 | 0.07 | 1.6 | 5000 | 1100 | 0.05 | 1.2 | 4000 | 750 | 0.03 | 1.2 | ||
0.3 | 15 | 3 | 7000 | 1700 | 0.08 | 1.6 | 5500 | 1300 | 0.06 | 1.2 | 4400 | 900 | 0.036 | 1.2 | |
20 | 4 | 6000 | 1400 | 0.07 | 1.6 | 5000 | 1100 | 0.05 | 1.2 | 4000 | 750 | 0.03 | 1.2 | ||
0.5 | 15 | 3 | 7000 | 1700 | 0.08 | 1.6 | 5500 | 1300 | 0.06 | 1.2 | 4400 | 900 | 0.036 | 1.2 | |
20 | 4 | 6000 | 1400 | 0.07 | 1.6 | 5000 | 1100 | 0.05 | 1.2 | 4000 | 750 | 0.03 | 1.2 | ||
6 | 0.1 | 12 | 2 | 5500 | 1800 | 0.08 | 2 | 4500 | 1400 | 0.06 | 1.5 | 3600 | 1000 | 0.036 | 1.5 |
18 | 3 | 5000 | 1500 | 0.08 | 2 | 4000 | 1100 | 0.06 | 1.5 | 3000 | 800 | 0.036 | 1.5 | ||
24 | 4 | 4500 | 1300 | 0.07 | 2 | 3500 | 900 | 0.05 | 1.5 | 2700 | 700 | 0.036 | 1.5 | ||
30 | 5 | 3000 | 800 | 0.07 | 2 | 3000 | 650 | 0.05 | 1.5 | 2300 | 500 | 0.03 | 1.5 | ||
0.2 | 12 | 2 | 5500 | 1800 | 0.08 | 2 | 4500 | 1400 | 0.06 | 1.5 | 3600 | 1000 | 0.036 | 1.5 | |
18 | 3 | 5000 | 1500 | 0.08 | 2 | 4000 | 1100 | 0.06 | 1.5 | 3000 | 800 | 0.036 | 1.5 | ||
24 | 4 | 4500 | 1300 | 0.07 | 2 | 3500 | 900 | 0.05 | 1.5 | 2700 | 700 | 0.036 | 1.5 | ||
30 | 5 | 3000 | 800 | 0.07 | 2 | 3000 | 650 | 0.05 | 1.5 | 2300 | 500 | 0.03 | 1.5 | ||
0.3 | 12 | 2 | 5500 | 1800 | 0.08 | 2 | 4500 | 1400 | 0.06 | 1.5 | 3600 | 1000 | 0.036 | 1.5 | |
18 | 3 | 5000 | 1500 | 0.08 | 2 | 4000 | 1100 | 0.06 | 1.5 | 3000 | 800 | 0.036 | 1.5 | ||
24 | 4 | 4500 | 1300 | 0.07 | 2 | 3500 | 900 | 0.05 | 1.5 | 2700 | 700 | 0.036 | 1.5 | ||
30 | 5 | 3000 | 800 | 0.07 | 2 | 3000 | 650 | 0.05 | 1.5 | 2300 | 500 | 0.03 | 1.5 | ||
0.5 | 12 | 2 | 5500 | 1800 | 0.08 | 2 | 4500 | 1400 | 0.06 | 1.5 | 3600 | 1000 | 0.036 | 1.5 | |
18 | 3 | 5000 | 1500 | 0.08 | 2 | 4000 | 1100 | 0.06 | 1.5 | 3000 | 800 | 0.036 | 1.5 | ||
24 | 4 | 4500 | 1300 | 0.07 | 2 | 3500 | 900 | 0.05 | 1.5 | 2700 | 700 | 0.036 | 1.5 | ||
30 | 5 | 3000 | 800 | 0.07 | 2 | 3000 | 650 | 0.05 | 1.5 | 2300 | 500 | 0.03 | 1.5 | ||
1 | 12 | 2 | 5500 | 1800 | 0.08 | 2 | 4500 | 1400 | 0.06 | 1.5 | 3600 | 1000 | 0.036 | 1.5 | |
18 | 3 | 5000 | 1500 | 0.08 | 2 | 4000 | 1100 | 0.06 | 1.5 | 3000 | 800 | 0.036 | 1.5 | ||
24 | 4 | 4500 | 1300 | 0.07 | 2 | 3500 | 900 | 0.05 | 1.5 | 2700 | 700 | 0.036 | 1.5 | ||
30 | 5 | 3000 | 800 | 0.07 | 2 | 3000 | 650 | 0.05 | 1.5 | 2300 | 500 | 0.03 | 1.5 |
※1 切込み量のapは軸方向の切込み深さ、aeは半径方向の切込み深さを示します。
※2 機械剛性や被削材の保持状態等により切削条件を調整してください。
※3 びびり等が発生する場合は、必要に応じて切削条件を調整してください。
※4 コーナ部等の切削負荷が高くなる箇所では、特に切削条件の設定やツールパスなどに注意してください。
※5 Z切込み時のアプローチ方法として、ヘリカル(螺旋)及びランプ(傾斜)での切削加工をお奨めします。
※6 溝切削は、切削条件参考表を参考に切込み量:ap及び送り速度を50%以下に設定し、往復切削をお奨めします。
※7 回転数と送り速度は、同じ割合で調整してください。
※8 工具の保持方法は焼きばめタイプを推奨します。コレットタイプなどを使用する場合、最低把握長をご確認ください。
※9 オイルミストクーラントをお奨めします。
高硬度鋼 H | |
---|---|
45~60HRC | 60~70HRC |
○ | ◎ |
型番 |
刃径(mm) |
刃長(mm) |
コーナ・ボール半径(mm) |
首下長(mm) |
シャンク径(mm) |
全長(mm) |
R精度(μm) |
刃径公差 |
首角(°) |
首径(mm) |
ワーク勾配角に対する実有効長 30′(mm) |
ワーク勾配角に対する実有効長 1°(mm) |
ワーク勾配角に対する実有効長 1°30′(mm) |
ワーク勾配角に対する実有効長 2°(mm) |
ワーク勾配角に対する実有効長 3°(mm) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
3
|
2.5
|
0.3
|
15
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
2.85
|
15.78
|
16.32
|
16.90
|
17.52
|
18.92
| 1個 | 6,847円(
7,532円
) | 1日目 | |
3
|
2.5
|
0.05
|
4
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
4.42
|
4.57
|
4.73
|
4.91
|
5.3
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.05
|
6
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
6.48
|
6.71
|
6.95
|
7.21
|
7.79
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.05
|
8
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
8.55
|
8.85
|
9.17
|
9.51
|
10.28
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.05
|
10
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
10.62
|
10.99
|
11.38
|
11.81
|
12.76
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.05
|
12
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
12.69
|
13.13
|
13.60
|
14.11
|
15.25
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.05
|
15
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
2.85
|
15.79
|
16.34
|
16.92
|
17.56
|
18.98
| 1個 | 6,847円(
7,532円
) | 1日目 | |
3
|
2.5
|
0.1
|
4
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
4.42
|
4.57
|
4.73
|
4.9
|
5.29
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.1
|
6
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
6.48
|
6.71
|
6.94
|
7.2
|
7.78
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.1
|
8
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
8.55
|
8.84
|
9.16
|
9.50
|
10.26
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.1
|
10
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
10.62
|
10.98
|
11.38
|
11.80
|
12.75
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.1
|
12
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
12.68
|
13.12
|
13.59
|
14.10
|
15.24
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.1
|
15
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
2.85
|
15.79
|
16.33
|
16.92
|
17.55
|
18.97
| 1個 | 6,847円(
7,532円
) | 1日目 | |
3
|
2.5
|
0.2
|
4
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
4.41
|
4.56
|
4.72
|
4.89
|
5.27
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.2
|
6
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
6.48
|
6.7
|
6.93
|
7.19
|
7.75
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.2
|
8
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
8.55
|
8.84
|
9.15
|
9.49
|
10.24
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.2
|
10
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
10.61
|
10.98
|
11.37
|
11.79
|
12.73
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.2
|
12
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
12.68
|
13.12
|
13.58
|
14.09
|
15.21
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.2
|
15
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
2.85
|
15.78
|
16.33
|
16.91
|
17.54
|
18.94
| 1個 | 6,847円(
7,532円
) | 1日目 | |
3
|
2.5
|
0.3
|
4
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
4.41
|
4.55
|
4.71
|
4.87
|
5.24
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.3
|
6
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
6.48
|
6.69
|
6.92
|
7.17
|
7.73
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.3
|
8
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
8.54
|
8.83
|
9.14
|
9.47
|
10.22
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.3
|
10
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
10.61
|
10.97
|
11.36
|
11.77
|
12.70
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.3
|
12
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
12.68
|
13.11
|
13.57
|
14.07
|
15.19
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.5
|
4
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
4.4
|
4.54
|
4.69
|
4.84
|
5.2
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.5
|
6
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
6.47
|
6.68
|
6.9
|
7.14
|
7.68
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.5
|
8
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
2.85
|
8.54
|
8.82
|
9.12
|
9.44
|
10.17
| 1個 | 5,576円(
6,134円
) | 1日目 | |
3
|
2.5
|
0.5
|
10
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
10.6
|
10.96
|
11.33
|
11.74
|
12.66
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.5
|
12
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
2.85
|
12.67
|
13.10
|
13.55
|
14.04
|
15.14
| 1個 | 6,212円(
6,833円
) | 1日目 | |
3
|
2.5
|
0.5
|
15
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
2.85
|
15.77
|
16.31
|
16.88
|
17.49
|
18.87
| 1個 | 6,847円(
7,532円
) | 1日目 | |
4
|
3.2
|
0.1
|
8
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
3.8
|
8.65
|
8.94
|
9.26
|
9.61
|
10.38
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.1
|
12
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
3.8
|
12.78
|
13.22
|
13.7
|
14.21
|
15.35
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.1
|
16
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
3.8
|
16.92
|
17.5
|
18.13
|
18.81
|
フリー
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.1
|
20
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
3.8
|
21.05
|
21.78
|
22.56
|
23.41
|
フリー
| 1個 | 7,631円(
8,394円
) | 1日目 | |
4
|
3.2
|
0.2
|
8
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
3.8
|
8.64
|
8.94
|
9.25
|
9.59
|
10.36
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.2
|
12
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
3.8
|
12.78
|
13.22
|
13.69
|
14.19
|
15.33
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.2
|
16
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
3.8
|
16.91
|
17.5
|
18.12
|
18.79
|
フリー
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.2
|
20
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
3.8
|
21.05
|
21.77
|
22.55
|
23.39
|
フリー
| 1個 | 7,631円(
8,394円
) | 1日目 | |
4
|
3.2
|
0.3
|
8
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
3.8
|
8.64
|
8.93
|
9.24
|
9.58
|
10.33
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.3
|
12
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
3.8
|
12.77
|
13.21
|
13.68
|
14.18
|
15.31
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.3
|
16
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
3.8
|
16.91
|
17.49
|
18.11
|
18.78
|
フリー
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.3
|
20
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
3.8
|
21.04
|
21.77
|
22.54
|
23.38
|
フリー
| 1個 | 7,631円(
8,394円
) | 1日目 | |
4
|
3.2
|
0.5
|
8
|
6
|
45
|
±5
|
-0.01~0mm
|
15
|
3.8
|
8.63
|
8.92
|
9.22
|
9.55
|
10.29
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.5
|
12
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
3.8
|
12.77
|
13.2
|
13.65
|
14.15
|
15.26
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.5
|
16
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
3.8
|
16.9
|
17.47
|
18.09
|
18.75
|
フリー
| 1個 | 7,623円(
8,385円
) | 1日目 | |
4
|
3.2
|
0.5
|
20
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
3.8
|
21.04
|
21.75
|
22.52
|
23.35
|
フリー
| 1個 | 7,631円(
8,394円
) | 1日目 | |
5
|
4
|
0.1
|
15
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
4.75
|
15.98
|
16.53
|
17.13
|
フリー
|
フリー
| 1個 | 9,585円(
10,544円
) | 1日目 | |
5
|
4
|
0.1
|
20
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
4.75
|
21.15
|
21.88
|
フリー
|
フリー
|
フリー
| 1個 | 9,585円(
10,544円
) | 1日目 | |
5
|
4
|
0.2
|
15
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
4.75
|
15.98
|
16.53
|
17.12
|
フリー
|
フリー
| 1個 | 9,585円(
10,544円
) | 1日目 | |
5
|
4
|
0.2
|
20
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
4.75
|
21.14
|
21.87
|
フリー
|
フリー
|
フリー
| 1個 | 9,585円(
10,544円
) | 1日目 | |
5
|
4
|
0.3
|
15
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
4.75
|
15.97
|
16.52
|
17.10
|
フリー
|
フリー
| 1個 | 9,585円(
10,544円
) | 1日目 | |
5
|
4
|
0.3
|
20
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
4.75
|
21.14
|
21.87
|
フリー
|
フリー
|
フリー
| 1個 | 9,585円(
10,544円
) | 1日目 | |
5
|
4
|
0.5
|
15
|
6
|
50
|
±5
|
-0.01~0mm
|
15
|
4.75
|
15.97
|
16.5
|
17.08
|
フリー
|
フリー
| 1個 | 9,585円(
10,544円
) | 1日目 | |
5
|
4
|
0.5
|
20
|
6
|
55
|
±5
|
-0.01~0mm
|
15
|
4.75
|
21.13
|
21.85
|
フリー
|
フリー
|
フリー
| 1個 | 9,585円(
10,544円
) | 1日目 | |
6
|
5
|
0.1
|
12
|
6
|
45
|
±5
|
-0.01~0mm
|
-
|
5.7
|
フリー
|
フリー
|
フリー
|
フリー
|
フリー
| 1個 | 6,938円(
7,632円
) | 1日目 | |
6
|
5
|
0.1
|
18
|
6
|
50
|
±5
|
-0.01~0mm
|
-
|
5.7
|
フリー
|
フリー
|
フリー
|
フリー
|
フリー
| 1個 | 8,577円(
9,435円
) | 1日目 | |
6
|
5
|
0.1
|
24
|
6
|
60
|
±5
|
-0.01~0mm
|
-
|
5.7
|
フリー
|
フリー
|
フリー
|
フリー
|
フリー
| 1個 | 8,577円(
9,435円
) | 1日目 | |
6
|
5
|
0.1
|
30
|
6
|
65
|
±5
|
-0.01~0mm
|
-
|
5.7
|
フリー
|
フリー
|
フリー
|
フリー
|
フリー
| 1個 | 8,577円(
9,435円
) | 1日目 | |
6
|
5
|
0.2
|
12
|
6
|
45
|
±5
|
-0.01~0mm
|
-
|
5.7
|
フリー
|
フリー
|
フリー
|
フリー
|
フリー
| 1個 | 6,938円(
7,632円
) | 1日目 | |
6
|
5
|
0.2
|
18
|
6
|
50
|
±5
|
-0.01~0mm
|
-
|
5.7
|
フリー
|
フリー
|
フリー
|
フリー
|
フリー
| 1個 | 8,577円(
9,435円
) | 1日目 |
Loading...
【特長】
・高硬度鋼高精度加工用
・表面粗さを向上させるさらい刃とシームレス形状
・コーナR精度±0.003mm/±0.005mmで高硬度鋼への仕上げ加工を改善
通常価格、通常出荷日が表示と異なる場合がございます
ミスミ
XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼用/4刃/ロングネック(深掘り用)
評価 4.5
通常価格(税別): 3,480円~
通常出荷日: 在庫品1日目
当日出荷可能
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
