AE-VMFE　超硬防振型エンドミルスクエアタイプ

AE-VMFE　超硬防振型エンドミルスクエアタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
5,742円 ～ 49,209円
税込価格
6,316円 ～ 54,130円

・DUARISEコーティング採用で潤滑性、耐摩耗性、高温耐酸化性に優れます。・...

詳細情報を確認する

(i)ご注意

  • 画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

型番

未確定7件の候補があります。

Loading...

商品情報

製品特長・仕様

製品の基本仕様・特長

AE-VMFE  立ち壁対応型  L/D=5以上の立ち壁を高能率・高精度加工

AE-VMFE　超硬防振型エンドミルスクエアタイプ AE-VMFE 立ち壁対応型 L/D=5以上の立ち壁を高能率・高精度加工

※突出し長さにより推奨切込み量が変わります。
   詳細はデジタルカタログp.38を確認下さい。

刃太タイプのロングシャンク形
びびりを抑制する工具仕様
刃太タイプとは、シャンク径よりも工具外径の方が大きい形状
不等リード、不等分割、マイクロレリーフの採用で安定、高能率加工を実現します
  • 金型部品などの深い立ち壁加工やポケット加工に対応します
  • 突出し長さを変えることで様々な加工深さに対応します
詳細はデジタルカタログp.24 へ

性能・試験情報

高能率・高精度  L/D=7の立ち壁を安定加工

従来品と比較して約2倍の能率で良好な加工精度を実現

AE-VMFE　超硬防振型エンドミルスクエアタイプ 性能・試験情報-1
使用工具AE-VMFE φ12（刃長30mm）従来品 φ12（刃長18mm）従来エキストラロング形 φ12（刃長90mm）
被削材SKD61（40HRC）
加工方法側面ステップ切削側面切削
切削速度120m/min （3,183min-1）90m/min （2,387min-1）25m/min （663min-1）
送り速度1,061mm/min（0.083mm/t）800mm/min（0.084mm/t）132mm/min（0.05mm/t）
切込深さap=18mm×4回
ae=0.05mm		ap=12mm×6回
ae=0.05mm		ap=72mm
ae=0.05mm
工具突出し長さ84mm L/D=7100mm
加工時間約23秒約45秒約45秒
切削油剤エアブロー
使用機械立形マシニングセンタ（BT40）
  • 加工精度

加工後

AE-VMFE　超硬防振型エンドミルスクエアタイプ 加工後-1
AE-VMFE
従来品
従来エキストラロング形
AE-VMFE　超硬防振型エンドミルスクエアタイプ 加工後-2
AE-VMFE　超硬防振型エンドミルスクエアタイプ 加工後-3
AE-VMFE　超硬防振型エンドミルスクエアタイプ 加工後-4
Ra ：0.09μm
Rz ：1.03μm
Ra ：1.45μm
Rz ：7.49μm
Ra ：1.46μm
Rz ：8.07μm

ゼロカット後

AE-VMFE　超硬防振型エンドミルスクエアタイプ ゼロカット後-1
AE-VMFE
従来品
従来エキストラロング形
AE-VMFE　超硬防振型エンドミルスクエアタイプ ゼロカット後-2
AE-VMFE　超硬防振型エンドミルスクエアタイプ ゼロカット後-3
AE-VMFE　超硬防振型エンドミルスクエアタイプ ゼロカット後-4
Ra ：0.08μm
Rz ：0.96μm
Ra ：1.07μm
Rz ：6.37μm
Ra ：1.17μm
Rz ：6.99μm

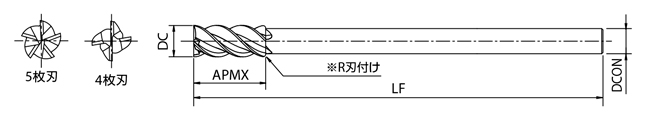

外形図

AE-VMFE　超硬防振型エンドミルスクエアタイプ 外形図

※シャンク側端面のRは、ステップ加工時の筋発生を防止するもので、完全Rではありません。

動画

製品特長紹介動画

推奨切削条件

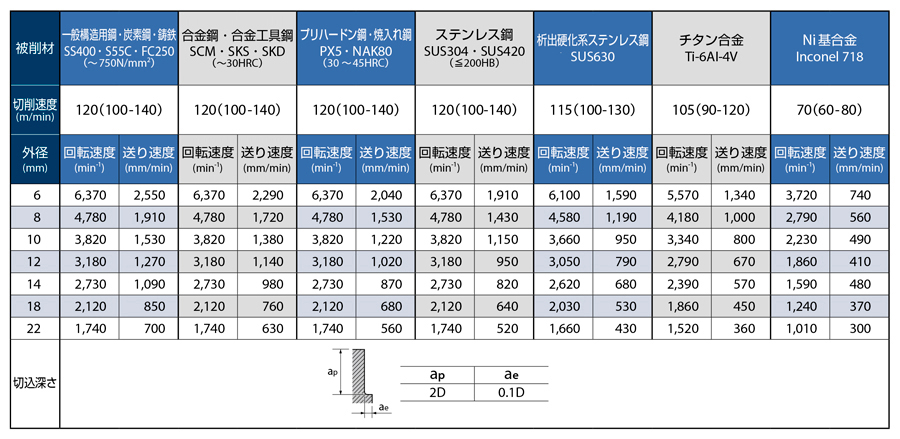

推奨切削条件表

スクエア/ラジアスタイプ共通

側面切削

AE-VMFE　超硬防振型エンドミルスクエアタイプ スクエア/ラジアスタイプ共通

突出し長さ変化による切削条件調整の目安

AE-VMFE　超硬防振型エンドミルスクエアタイプ 突出し長さ変化による切削条件調整の目安

切削条件時の注意

1. 上表は、突出し長さが工具径の5倍の場合の目安です。
2. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
3. ワーク保持力、 機械剛性等、使用状況により回転速度、送り速度を調整下さい。
4. 切削油剤は被削材に適したもので、発煙性の少ないものをご使用下さい。
5. 乾式の場合には、切りくず詰まりが無いようエアブローにて切りくずを除去下さい。
6. ステンレス鋼, 析出硬化系ステンレス鋼, チタン合金, Ni 基合金の加工には、水溶性切削油剤の使用を推奨します。
7. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
8. 突出し長さが長くなる場合は、回転速度、送り速度を「突出し長さ変化による切削条件調整の目安」を参考に調整下さい。

適用被削材

 一般構造用鋼
炭素鋼		合金鋼
合金工具鋼		プリハードン鋼
焼入れ鋼		ステンレス鋼鋳鉄銅合金アルミ合金チタン合金耐熱合金
～ 40HRC～ 45HRC～ 55HRC≦ 200HB～ 350HB
AE-VMFE◎◎◎◎○◎◎○○○○

選定サポート情報

ラインナップのご紹介

立ち壁加工に対応する製品ラインナップ

AE-VMFE　超硬防振型エンドミルスクエアタイプ 立ち壁加工に対応する製品ラインナップ-1
■ AE-VMSS
  • ロングネック形状
  • 5Dまで対応
  • 溝から側面切削まで対応
■ AE-VML
  • 刃長3D・4D
  • 立ち壁を高品位に加工
■ AE-VMFE
  • 刃太タイプ・ロングシャンク形
  • 最大8Dまで対応
AE-VMFE　超硬防振型エンドミルスクエアタイプ 立ち壁加工に対応する製品ラインナップ-2

立ち壁加工

セレクションチャート

AE-VMFE　超硬防振型エンドミルスクエアタイプ セレクションチャート

※ 切りくず堆積が問題となる場合は、チップブレーカタイプを推奨します。

型番リスト

表示件数:
  1. 1
型番
刃径(mm)
刃数(枚)
刃長(mm)
シャンク径(mm)
全長(mm)
ツールNo.
刃径公差
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
4
15
4
100
8549916
0～-0.02

1個

5,742円( 6,316円 )

1日目

8
4
20
6
110
8549918
0～-0.02

1個

8,325円( 9,158円 )

1日目

10
4
25
8
130
8549920
0～-0.02

1個

9,928円( 10,921円 )

1日目

12
4
30
10
150
8549922
0～-0.02

1個

13,657円( 15,023円 )

1日目

14
5
35
12
160
8549924
0～-0.03

1個

18,331円( 20,164円 )

1日目

18
5
45
16
180
8549928
0～-0.03

1個

30,880円( 33,968円 )

1日目

22
5
55
20
200
8549932
0～-0.03

1個

49,209円( 54,130円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

・DUARISEコーティング採用で潤滑性、耐摩耗性、高温耐酸化性に優れます。
・幅広い被削材に対応する汎用の立ち壁対応型エンドミルです。
・不等リード、不等分割によりびびりを抑制し、L/D=5以上の立ち壁を高能率・高精度に加工します。

(i)ご注意

  • 画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

AE-VMFE　超硬防振型エンドミルスクエアタイプ

AE-VMFE　超硬防振型エンドミルスクエアタイプ

    AE-VTSS　超硬防振型エンドミル 　自動旋盤対応型

    AE-VTSS　超硬防振型エンドミル 　自動旋盤対応型

      AE-VML AE-VMシリーズ 超硬防振型エンドミル ロング形（スクエアチップブレーカタイプ）

      AE-VML AE-VMシリーズ 超硬防振型エンドミル ロング形（スクエアチップブレーカタイプ）

        DUARISEコート超硬防振型エンドミルショート形 AE-VMS

        DUARISEコート超硬防振型エンドミルショート形 AE-VMS

          AE-VMS-RA AE-VMシリーズ 超硬防振型エンドミル ショート形（ライトアングルタイプ）

          AE-VMS-RA AE-VMシリーズ 超硬防振型エンドミル ショート形（ライトアングルタイプ）

            AE-VMSS-RA AE-VMシリーズ 超硬防振型エンドミル スタブ形（ライトアングルタイプ）

            AE-VMSS-RA AE-VMシリーズ 超硬防振型エンドミル スタブ形（ライトアングルタイプ）

              SEE4VH〈防振ミル OKハードコート〉4枚刃

              SEE4VH〈防振ミル OKハードコート〉4枚刃

                SPシリーズ防振ミル 4枚刃・OKコートプレミアム SPSEE4VA

                SPシリーズ防振ミル 4枚刃・OKコートプレミアム SPSEE4VA

                  AE-VTFE-N　非鉄用DLC超硬スクエアエンドミル高機能タイプ立壁対応型

                  AE-VTFE-N　非鉄用DLC超硬スクエアエンドミル高機能タイプ立壁対応型

                    HPSUS4SH SUS用防振ミル ショート 4枚刃・OKハードコート

                    HPSUS4SH SUS用防振ミル ショート 4枚刃・OKハードコート

                      VQJHV 難削材加工用 4枚刃スマートミラクル防振エンドミル（J）

                      VQJHV 難削材加工用 4枚刃スマートミラクル防振エンドミル（J）

                        AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

                        AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

                          AE-TL-N　非鉄用DLC超硬ピンカドエンドミルロング形

                          AE-TL-N　非鉄用DLC超硬ピンカドエンドミルロング形

                            メーカー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー オーエスジー 岡崎精工 岡崎精工 オーエスジー 岡崎精工 三菱マテリアル オーエスジー オーエスジー
                            通常価格 5,742円～ 2,916円～ 4,550円～ 3,469円～ 3,166円～ 3,122円～ 4,009円～ 2,500円～ 8,834円～ 2,700円～ 9,928円～ 16,609円～ 2,713円～
                            通常出荷日 1日目   1日目   1日目～   1日目   1日目   1日目   5日目   3日目～   1日目   5日目   1日目～   1日目   1日目
                            加工用途（加工形状） 平面 / 側面 / 突っ込み（Z送り） / 彫込み 平面 / 溝 / 突っ込み（Z送り） 側面 / 溝 / 座繰り 側面 / 溝 側面 / 溝 / 傾斜切り込み / 彫込み 側面 / 溝 / 傾斜切り込み / 彫込み 側面 / 溝 平面 / 側面 / 溝 平面 / 側面 / 溝 / 突っ込み（Z送り） / 彫込み 側面 / 溝 側面 平面 / 側面 / 溝 / 突っ込み（Z送り） 平面 / 側面 / 溝 / 突っ込み（Z送り）
                            工具材質 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬
                            被削材 一般鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 一般鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 一般鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅 調質鋼 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン アルミ / 銅 / 樹脂 一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / チタン / 銅 アルミ / 銅 / 樹脂 アルミ / 銅 / 樹脂
                            ねじれ角 不等リード・不等分割 不等リード・不等分割 不等リード・不等分割 不等リード・不等分割 不等リード・不等分割 不等リード・不等分割 標準ネジレ(30～44°) 標準ネジレ(30～44°) 不等リード・不等分割 標準ネジレ(30～44°) 不等リード・不等分割 標準ネジレ(30～44°) 標準ネジレ(30～44°)
                            コーティング 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 非鉄用（DLC） 鋼用 鋼用 非鉄用（DLC） 非鉄用（DLC）

                            AE-VMFE　超硬防振型エンドミルスクエアタイプ のレビュー

                            この商品のレビューはありません レビューを書く

                            超硬スクエアエンドミルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            ツール用品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。
