AE-CPR4-H 高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃

AE-CPR4-H 高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,782円 ～ 12,200円
税込価格
4,160円 ～ 13,420円

【特長】・高硬度鋼加工に最適化された超耐熱性・高じん性のDUROREYコーティ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定312件の候補があります。

Loading...

商品情報

製品特長・仕様

製品の基本仕様・特長

高硬度鋼用超硬エンドミル  ロングネックラジアスタイプ  高能率仕上げ用4刃  AE-CPR4-H

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-1
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-2

［1］4枚刃仕様で高能率加工を実現

  • 全サイズ4枚刃設定

［2］スパイラル形状の新ギャッシュ仕様

  • 中心部からコーナR部へスパイラル形状にした新ギャッシュ仕様により切りくず排出性の向上と切りくずの噛み込みを防止
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-3

AE-CPR4-H

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-4

従来品

※外径φ1以上、かつコーナRがR0.1を超えるサイズに適用

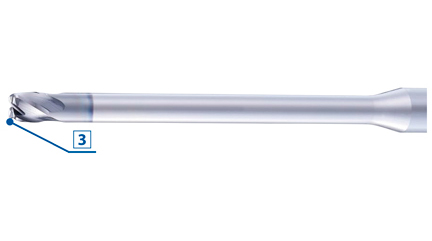

［3］優れたコーナR精度

  • 高精度なコーナR 部
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-5

［4］優れたシャンク精度

  • h4公差（0/-0.004）に対応

［5］不等分割刃がびびりを抑制

  • L/D =14の深掘り加工でも「びびり振動」を抑制し、高能率な加工を実現
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-6

α1≠α2

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-7

加工形状

使用工具AE-CPR4-H φ2×R0.3×20
被削材SKD61（50HRC）
加工方法等高線加工
切削速度58m/min（9,300min-1）
送り速度1,300mm/min（0.035mm/t）
切込深さap=0.05mm Pf=0.36mm
突出し長さ28mm（L/D=14）
切削油剤エアブロー
使用機械立形マシニングセンタ（HSK-A63）
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-8

※加工詳細はデジタルカタログp.6を参照ください。

［6］平滑処理

  • コーティング表面の平滑化処理により、加工面精度が向上
AE-CPR4-H
従来品
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-9
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 特長-10

［7］豊富なバリエーション

  • 176アイテム（φ0.2 ～φ4）で幅広い加工に対応可能

性能・試験情報

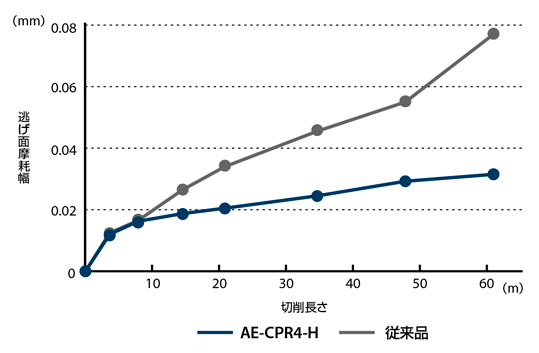

安定加工  高硬度鋼加工において、高能率かつ優れた耐久性を発揮

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-1
使用工具AE-CPR4-H
φ2× R0.3×8		従来品 2枚刃
被削材SKD11（60HRC）
加工方法正面切削
切削速度72m/min（11,500min-1）
送り速度2,000mm/min
（0.043mm/t）		1,000mm/min
（0.043mm/t）
切込深さap=0.036mm ae=0.48mm
切削油剤エアブロー
使用機械立形マシニングセンタ（BT40）

61.2m加工後の刃先の損傷状態

AE-CPR4-H
従来品
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-2
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-3

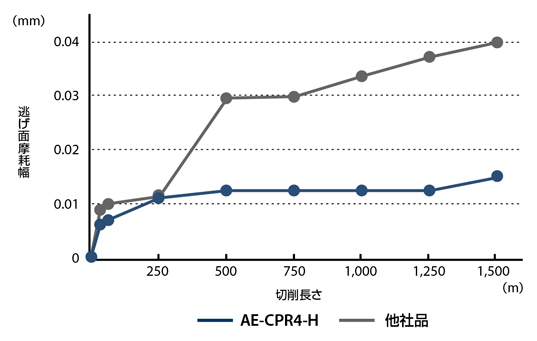

長寿命  プリハードン鋼NAK80（40HRC）において、安定した摩耗推移

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-4
使用工具AE-CPR4-H  φ3× R0.5×20
被削材NAK80（40HRC）
加工方法正面切削
切削速度120m/min（12,730min-1）
送り速度1,782mm/min（0.035mm/t）
切込深さap=0.04mm ae=0.734mm
切削油剤エアブロー
使用機械立形マシニングセンタ（BT40）

1,512m加工後の刃先の損傷状態

AE-CPR4-H
他社品
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-5
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-6

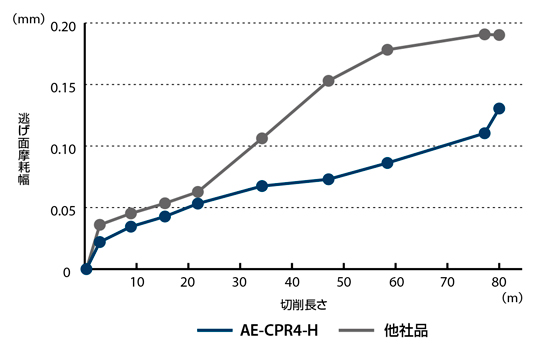

安定加工  高硬度鋼の形状加工において、優れた耐久性と加工面精度を実現

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-7
使用工具AE-CPR4-H φ3× R0.2×8
被削材SKD11（60HRC）
加工方法ポケット加工
切削速度79m/min（8,400min-1）
送り速度540mm/min（0.016mm/t）
切込深さap=0.04mm ae=1mm
切削油剤エアブロー
使用機械立形マシニングセンタ（BT40）
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-8

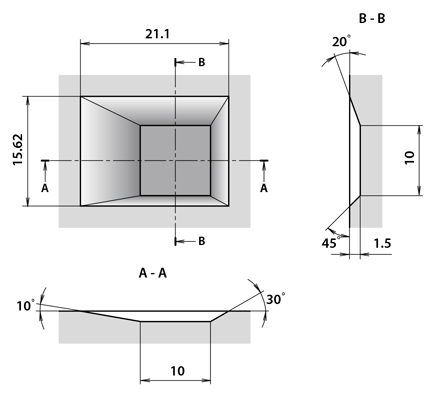

ポケット形状

80.2m（ポケット14個）加工後の刃先の損傷状態

AE-CPR4-H
他社品
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-9
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-10

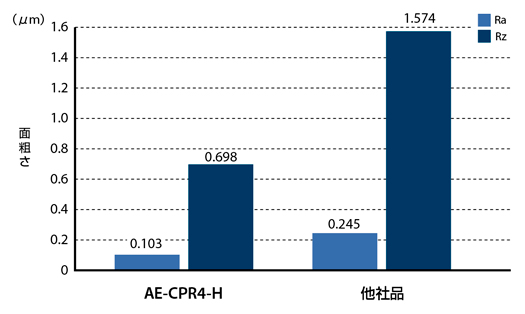

80.2m（ポケット14個）加工時点の底面粗さ

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 性能・試験情報-11

切削距離が長くなっても良好な加工面粗さ

外形図

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 外形図

使用方法・使用事例

使用事例

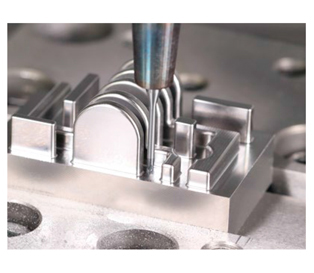

溝幅が狭いL/D=14の深掘り形状を高能率に加工

被削材：SKD61（50HRC）
主軸タイプ：HSK-A63
最高回転数：20,000min-1
切削油剤：エアブロー
ホルダ：焼ばめホルダ
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-1
（1）
（2）
（3）
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-2
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-3
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-4
（4）
（5）
（6）
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-5
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-6
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-7
（7）
（8）
（9）
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-8
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-9
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 使用事例-10
工程番号加工部加工方法加工内容使用工具突出し長さ
（mm）		切削速度
（m/min）		送り速度
（mm/min）		apae
（1）全体等高線加工高能率荒取りAE-MS-H
φ6×R0.3		3090
（4,780min-1）		1,720
（0.06mm/t）		90.5
（2）全体等高線加工荒取りAE-MS-H
φ4×R1		2090
（7,170min-1）		1,150
（0.04mm/t）		50.2
（3）全体等高線加工高能率荒取りPHX-LN-DFR
φ4×R1×20		2575
（6,000min-1）		1,250
（0.069mm/t）		0.140.7
（4）全体等高線加工高能率荒取りAE-CPR4-H
φ2×R0.3×20		2858
（9,300min-1）		1,300
（0.035mm/t）		0.050.36
（5）上部R部等高線加工取り残し加工38
（6,000min-1）		1,300
（0.054mm/t）		0.050.36
（6）隅R部等高線加工取り残し加工0.050.36
（7）形状部等高線加工仕上げ加工0.0120.36
（8）上部形状部走査線加工仕上げ加工AE-LNBD-H
R1×22×4		3068
（10,800min-1）		860
（0.04mm/t）		0.030.1
（9）底面部平面加工仕上げ加工AE-CPR4-H
φ2×R0.3×20		2838
（6,000min-1）		1,300
（0.054mm/t）		0.0120.1

動画

製品特長紹介動画

推奨切削条件

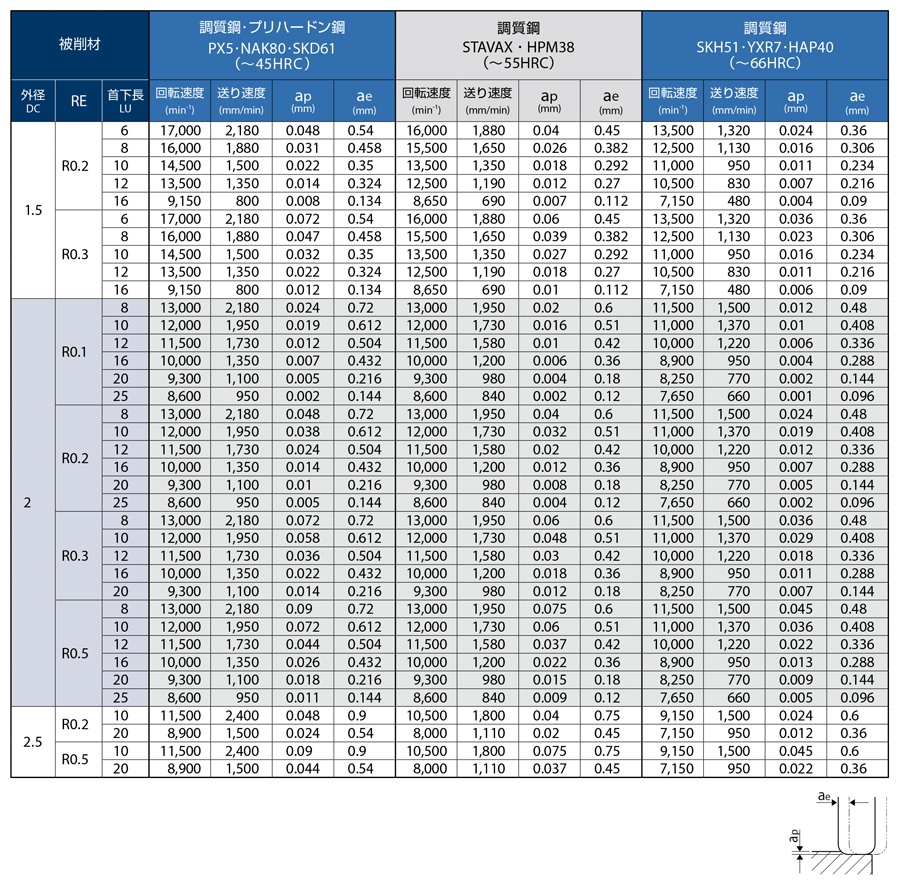

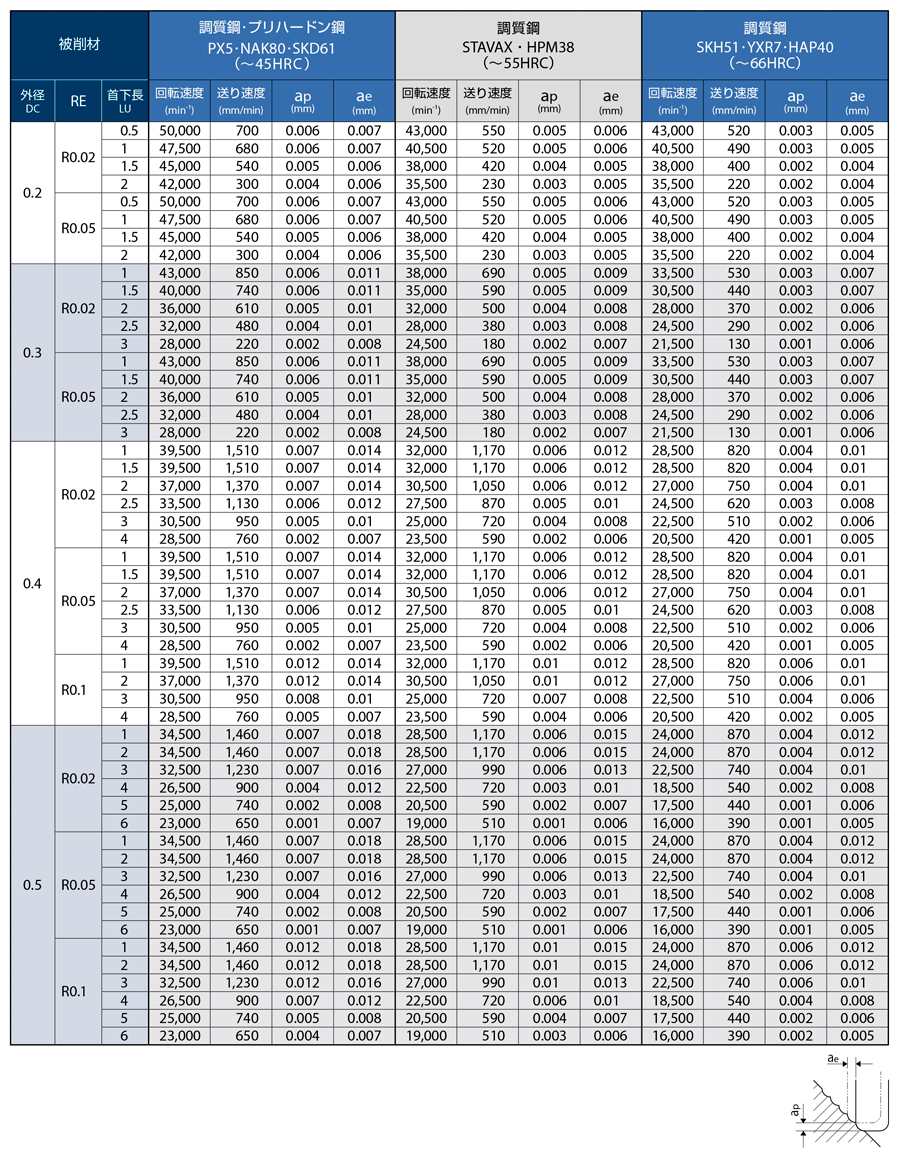

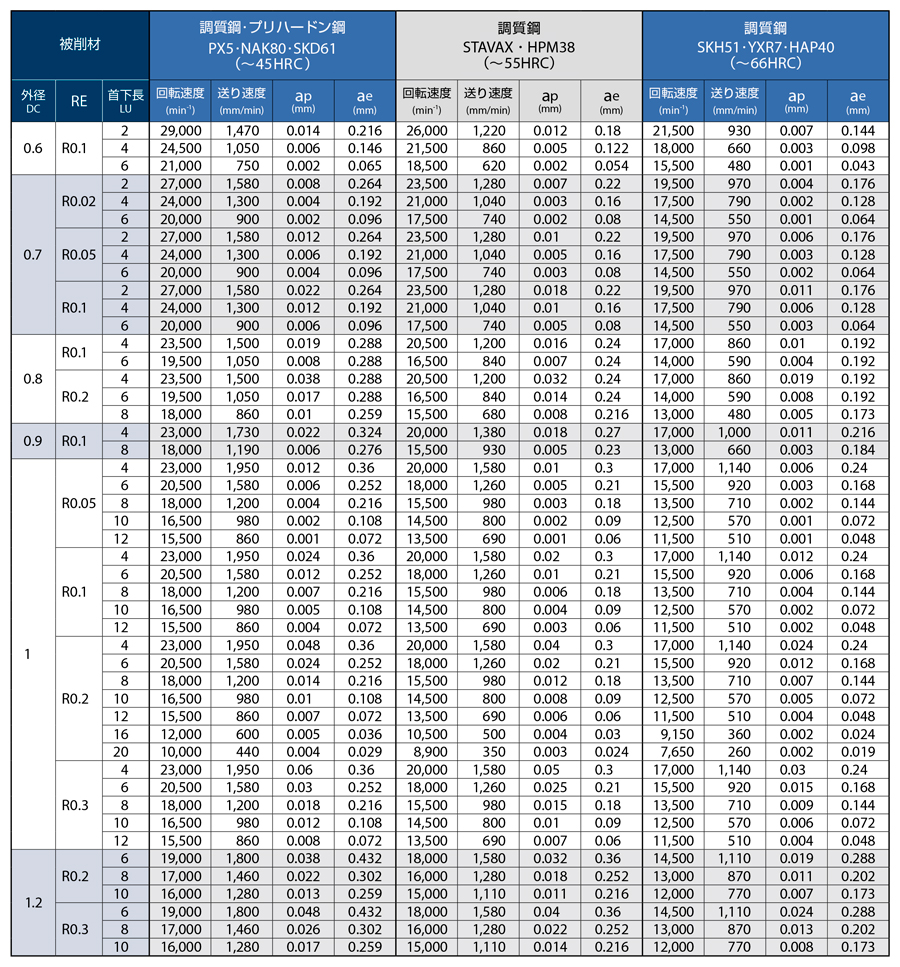

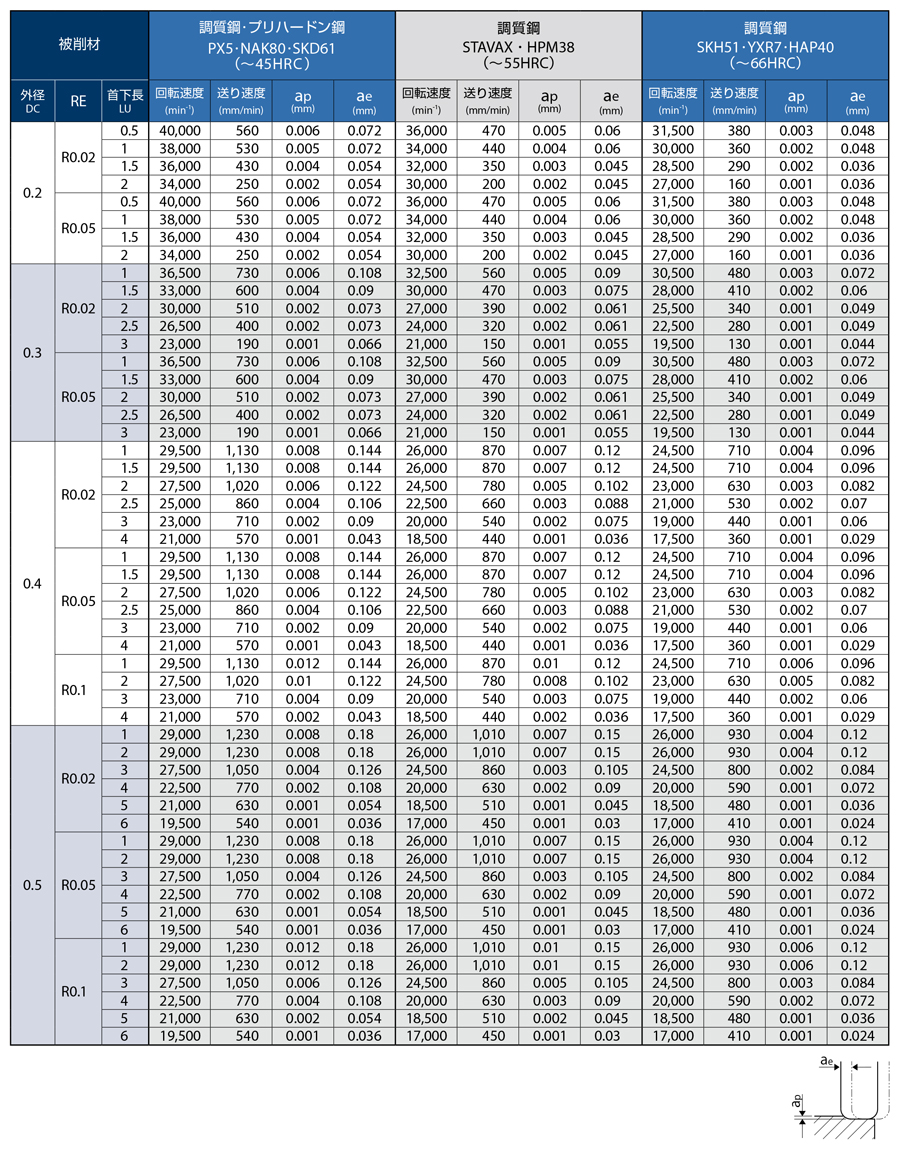

推奨切削条件表

標準切削

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 標準切削-1
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 標準切削-2
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 標準切削-3
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 標準切削-4

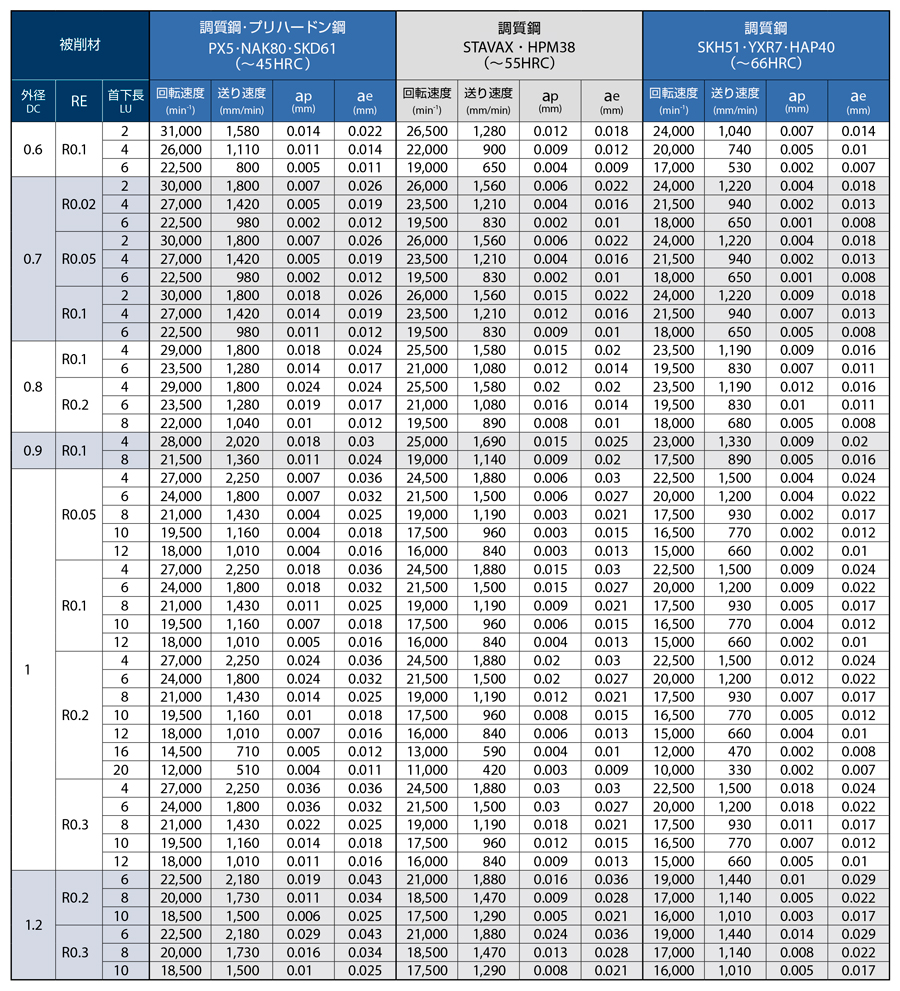

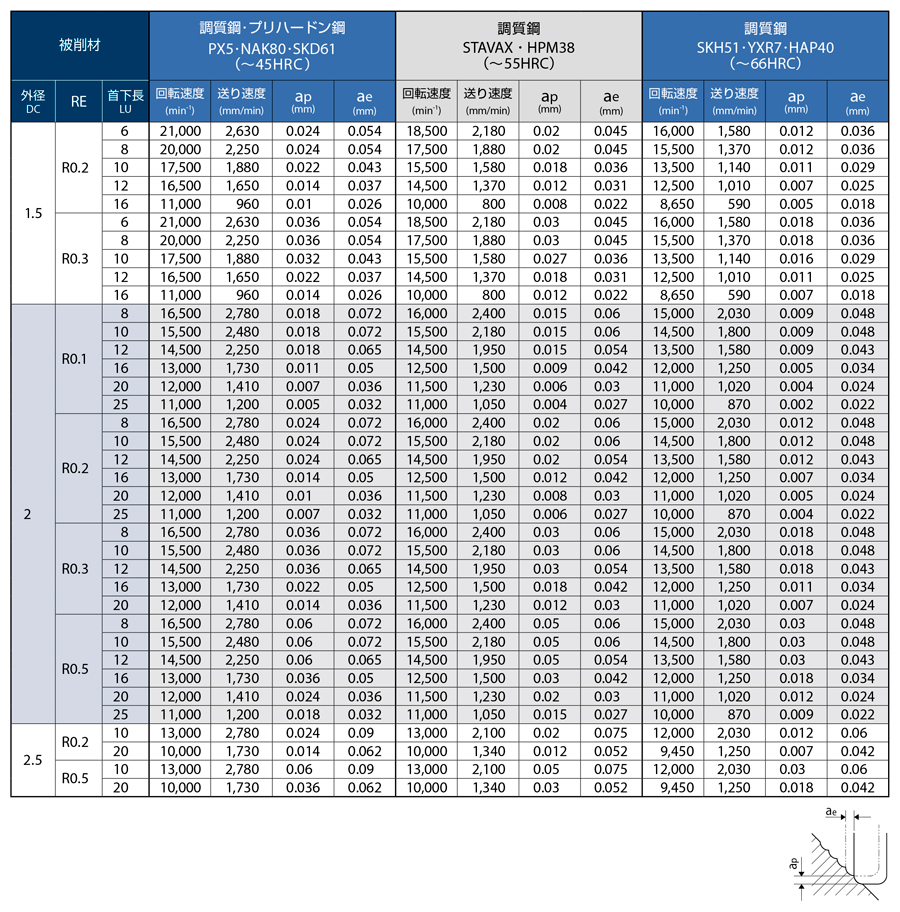

側面切削（等高線仕上げ加工）

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 側面切削（等高線仕上げ加工）-1
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 側面切削（等高線仕上げ加工）-2
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 側面切削（等高線仕上げ加工）-3
AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 側面切削（等高線仕上げ加工）-4

切削条件時の注意

標準切削

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 切削油剤は被削材に応じてエアブローまたは発煙性の少ない切削油剤をご使用下さい。調質鋼の切削では、MQL（オイルミストクーラント）を推奨いたします。
3.上表は、等高線加工の負荷の少ない加工形状での目安です。加工形状、機械剛性、ワーク保持等の状況により、回転速度、送り速度、切込深さを調整下さい。
4. びびり、振動、異常な切削音が発生する場合、回転速度、送り速度、切込深さを調整下さい。
5. Z切込時のアプローチ方法として、円弧（ヘリカル）、傾斜（ランプ）での加工をお勧めします。
6. φ 0.5 未満あるいはL/D（アスペクト比）が10以上では、わずかな負荷の増大で折損することがありますので、切削状況を見て切削条件の調整を行って下さい。
7. 回転速度が不足する場合は、回転速度と送り速度を上表に対して同じ比率で下げて下さい。

側面切削（等高線仕上げ加工）

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 切削油剤は被削材に応じてエアブローまたは発煙性の少ない切削油剤をご使用下さい。調質鋼の切削では、MQL（オイルミストクーラント）を推奨いたします。
3. 上表は、等高線加工（側面）の負荷の少ない加工形状での目安です。加工形状、機械剛性、ワーク保持等の状況により、回転速度、送り速度、切込深さを調整下さい。
4. びびり、振動、異常な切削音が発生する場合、回転速度、送り速度、切込深さを調整下さい。
5. Z切込時のアプローチ方法として、円弧（ヘリカル）、傾斜（ランプ）での加工をお勧めします。
6. φ0.5 未満あるいはL/D（アスペクト比）が10以上では、わずかな負荷の増大で折損することがありますので、切削状況を見て切削条件の調整を行って下さい。
7. 加工精度を要求される場合は、回転速度、送り速度、切込量を抑えて使用下さい。
8. 回転速度が不足する場合は、回転速度と送り速度を上表に対して同じ比率で下げて下さい。

選定サポート情報

ラインナップのご紹介

ラインナップ

多刃スクエアタイプ・ラジアスタイプ

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 多刃スクエアタイプ・ラジアスタイプ

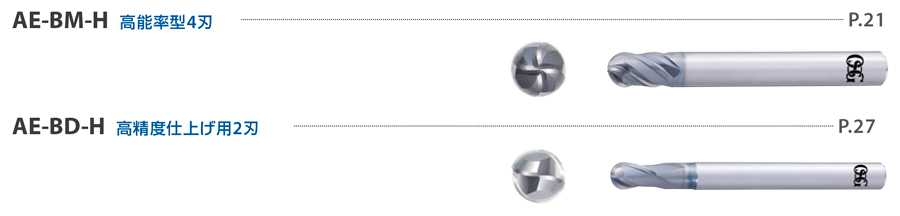

ボールタイプ

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 ボールタイプ

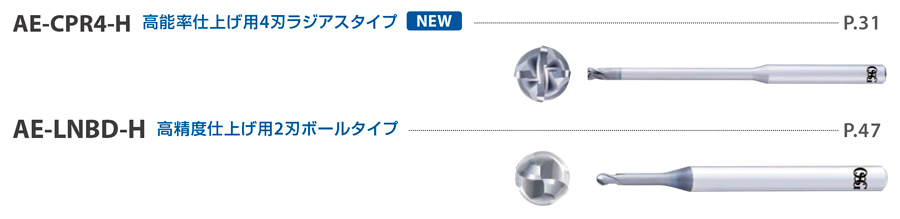

ロングネックタイプ

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 ロングネックタイプ

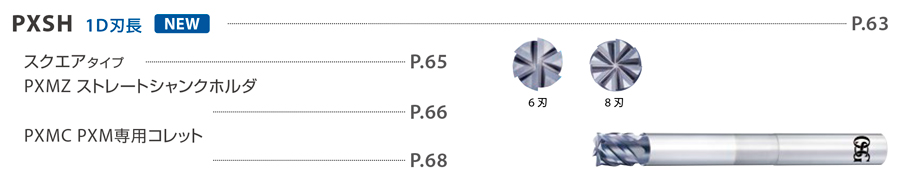

ヘッド交換式エンドミル PXM

AE-CPR4-H　高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃 ヘッド交換式エンドミル PXM

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
刃径(mm)
刃長(mm)
コーナ・ボール半径(mm)
首下長(mm)
シャンク径(mm)
全長(mm)
R精度(μm)
寸法LH(mm)
ツールNo.
刃径公差
首角(°)
首径(mm)
ワーク勾配角に対する実有効長 30′(mm)
ワーク勾配角に対する実有効長 1°(mm)
ワーク勾配角に対する実有効長 1°30′(mm)
ワーク勾配角に対する実有効長 2°(mm)
ワーク勾配角に対する実有効長 3°(mm)
図
干渉角度
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.2
0.15
0.02
0.5
4
45
±2
7.7
8557470
-0.01～0mm
15
0.18
0.53
0.57
0.61
0.65
0.73
1
13.88°

1個

7,738円( 8,512円 )

1日目

0.2
0.15
0.02
1
4
45
±2
8.2
8557471
-0.01～0mm
15
0.18
1.06
1.13
1.2
1.26
1.38
1
13.07°

1個

7,738円( 8,512円 )

1日目

0.2
0.15
0.02
1.5
4
45
±2
8.7
8557472
-0.01～0mm
15
0.18
1.6
1.69
1.77
1.85
2
1
12.34°

1個

8,181円( 8,999円 )

1日目

0.2
0.15
0.02
2
4
45
±2
9.2
8557473
-0.01～0mm
15
0.18
2.12
2.24
2.33
2.43
2.62
1
11.69°

1個

8,944円( 9,838円 )

1日目

0.2
0.15
0.05
0.5
4
45
±5
7.7
8557474
-0.01～0mm
15
0.18
0.53
0.56
0.6
0.64
0.72
1
13.93°

1個

7,738円( 8,512円 )

1日目

0.2
0.15
0.05
1
4
45
±5
8.2
8557475
-0.01～0mm
15
0.18
1.06
1.13
1.19
1.25
1.37
1
13.11°

1個

7,738円( 8,512円 )

1日目

0.2
0.15
0.05
1.5
4
45
±5
8.7
8557476
-0.01～0mm
15
0.18
1.59
1.68
1.77
1.84
1.99
1
12.37°

1個

8,181円( 8,999円 )

1日目

0.2
0.15
0.05
2
4
45
±5
9.2
8557477
-0.01～0mm
15
0.18
2.12
2.23
2.33
2.42
2.61
1
11.72°

1個

8,944円( 9,838円 )

1日目

0.3
0.25
0.02
1
4
45
±2
8
8557478
-0.01～0mm
15
0.28
1.06
1.13
1.2
1.26
1.38
1
13.02°

1個

8,023円( 8,825円 )

1日目

0.3
0.25
0.02
1.5
4
45
±2
8.5
8557479
-0.01～0mm
15
0.28
1.6
1.69
1.77
1.85
2
1
12.28°

1個

8,023円( 8,825円 )

1日目

0.3
0.25
0.02
2
4
45
±2
9
8557480
-0.01～0mm
15
0.28
2.12
2.24
2.33
2.43
2.62
1
11.62°

1個

8,023円( 8,825円 )

1日目

0.3
0.25
0.02
2.5
4
45
±2
9.5
8557481
-0.01～0mm
15
0.28
2.65
2.78
2.89
3
3.24
1
11.02°

1個

8,428円( 9,271円 )

1日目

0.3
0.25
0.02
3
4
45
±2
10
8557482
-0.01～0mm
15
0.28
3.18
3.32
3.45
3.58
3.87
1
10.48°

1個

8,428円( 9,271円 )

1日目

0.3
0.25
0.05
1
4
45
±5
8
8557483
-0.01～0mm
15
0.28
1.06
1.13
1.19
1.25
1.37
1
13.06°

1個

8,023円( 8,825円 )

1日目

0.3
0.25
0.05
1.5
4
45
±5
8.5
8557484
-0.01～0mm
15
0.28
1.59
1.68
1.77
1.84
1.99
1
12.32°

1個

8,023円( 8,825円 )

1日目

0.3
0.25
0.05
2
4
45
±5
9
8557485
-0.01～0mm
15
0.28
2.12
2.23
2.33
2.42
2.61
1
11.65°

1個

8,023円( 8,825円 )

1日目

0.3
0.25
0.05
2.5
4
45
±5
9.5
8557486
-0.01～0mm
15
0.28
2.65
2.78
2.89
3
3.24
1
11.05°

1個

9,296円( 10,226円 )

1日目

0.3
0.25
0.05
3
4
45
±5
10
8557487
-0.01～0mm
15
0.28
3.18
3.32
3.44
3.57
3.86
1
10.51°

1個

8,428円( 9,271円 )

1日目

0.4
0.3
0.02
1
4
45
±2
8.2
8557488
-0.01～0mm
15
0.37
1.08
1.17
1.28
1.38
1.62
1
12.41°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.02
1.5
4
45
±2
8.7
8557489
-0.01～0mm
15
0.37
1.62
1.76
1.89
2.03
2.32
1
11.71°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.02
2
4
45
±2
9.2
8557490
-0.01～0mm
15
0.37
2.16
2.33
2.5
2.67
3
1
11.09°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.02
2.5
4
45
±2
9.7
8557491
-0.01～0mm
15
0.37
2.7
2.9
3.1
3.29
3.66
1
10.53°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.02
3
4
45
±2
10.2
8557492
-0.01～0mm
15
0.37
3.24
3.47
3.69
3.9
4.31
1
10.03°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.02
4
4
45
±2
11.2
8557493
-0.01～0mm
15
0.37
4.31
4.59
4.85
5.1
5.57
1
9.15°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.05
1
4
45
±5
8.2
8557494
-0.01～0mm
15
0.37
1.08
1.17
1.27
1.37
1.6
1
12.45°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.05
1.5
4
45
±5
8.7
8557495
-0.01～0mm
15
0.37
1.62
1.75
1.89
2.03
2.31
1
11.75°

1個

4,993円( 5,492円 )

1日目

0.4
0.3
0.05
2
4
45
±5
9.2
8557496
-0.01～0mm
15
0.37
2.16
2.33
2.49
2.66
2.99
1
11.12°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.05
2.5
4
45
±5
9.7
8557497
-0.01～0mm
15
0.37
2.7
2.9
3.09
3.28
3.65
1
10.56°

1個

4,993円( 5,492円 )

1日目

0.4
0.3
0.05
3
4
45
±5
10.2
8557498
-0.01～0mm
15
0.37
3.24
3.46
3.68
3.89
4.3
1
10.05°

1個

4,993円( 5,492円 )

1日目

0.4
0.3
0.05
4
4
45
±5
11.2
8557499
-0.01～0mm
15
0.37
4.31
4.59
4.85
5.1
5.56
1
9.17°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.1
1
4
45
±5
8.2
8557500
-0.01～0mm
15
0.37
1.07
1.16
1.26
1.36
1.58
1
12.51°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.1
2
4
45
±5
9.2
8557501
-0.01～0mm
15
0.37
2.16
2.32
2.48
2.65
2.98
1
11.18°

1個

5,348円( 5,883円 )

1日目

0.4
0.3
0.1
3
4
45
±5
10.2
8557502
-0.01～0mm
15
0.37
3.23
3.46
3.67
3.88
4.29
1
10.1°

1個

4,993円( 5,492円 )

1日目

0.4
0.3
0.1
4
4
45
±5
11.2
8557503
-0.01～0mm
15
0.37
4.3
4.58
4.84
5.09
5.55
1
9.21°

1個

4,993円( 5,492円 )

1日目

0.5
0.4
0.02
1
4
45
±2
8
8557504
-0.015～0mm
15
0.46
1.08
1.17
1.26
1.37
1.59
1
12.39°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.02
2
4
45
±2
9
8557505
-0.015～0mm
15
0.46
2.16
2.32
2.48
2.64
2.97
1
11.04°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.02
3
4
45
±2
10
8557506
-0.015～0mm
15
0.46
3.23
3.45
3.67
3.87
4.27
1
9.96°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.02
4
4
45
±2
11
8557507
-0.015～0mm
15
0.46
4.3
4.57
4.83
5.07
5.53
1
9.07°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.02
5
4
45
±2
12
8557508
-0.015～0mm
15
0.46
5.36
5.68
5.98
6.25
6.77
1
8.32°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.02
6
4
45
±2
13
8557509
-0.015～0mm
15
0.46
6.42
6.79
7.11
7.41
8.02
1
7.69°

1個

4,376円( 4,814円 )

1日目

0.5
0.4
0.05
1
4
45
±5
8
8557510
-0.015～0mm
15
0.46
1.08
1.16
1.26
1.36
1.58
1
12.43°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.05
2
4
45
±5
9
8557511
-0.015～0mm
15
0.46
2.15
2.31
2.47
2.64
2.96
1
11.08°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.05
3
4
45
±5
10
8557512
-0.015～0mm
15
0.46
3.23
3.45
3.66
3.87
4.27
1
9.99°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.05
4
4
45
±5
11
8557513
-0.015～0mm
15
0.46
4.3
4.57
4.82
5.07
5.52
1
9.09°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.05
5
4
45
±5
12
8557514
-0.015～0mm
15
0.46
5.36
5.68
5.97
6.25
6.77
1
8.34°

1個

4,376円( 4,814円 )

1日目

0.5
0.4
0.05
6
4
45
±5
13
8557515
-0.015～0mm
15
0.46
6.42
6.79
7.11
7.41
8.01
1
7.71°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.1
1
4
45
±5
8
8557516
-0.015～0mm
15
0.46
1.07
1.15
1.24
1.34
1.55
1
12.5°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.1
2
4
45
±5
9
8557517
-0.015～0mm
15
0.46
2.15
2.31
2.46
2.62
2.95
1
11.13°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.1
3
4
45
±5
10
8557518
-0.015～0mm
15
0.46
3.22
3.44
3.65
3.86
4.25
1
10.03°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.1
4
4
45
±5
11
8557519
-0.015～0mm
15
0.46
4.29
4.56
4.82
5.06
5.51
1
9.13°

1個

4,398円( 4,838円 )

1日目

0.5
0.4
0.1
5
4
45
±5
12
8557520
-0.015～0mm
15
0.46
5.36
5.68
5.97
6.24
6.76
1
8.37°

1個

4,376円( 4,814円 )

1日目

0.5
0.4
0.1
6
4
45
±5
13
8557521
-0.015～0mm
15
0.46
6.42
6.78
7.1
7.4
8
1
7.73°

1個

4,376円( 4,814円 )

1日目

0.6
0.48
0.05
1
4
45
±5
7.8
8544824
-0.015～0mm
15
0.55
1.07
1.16
1.25
1.34
1.55
1
12.41°

1個

4,276円( 4,704円 )

1日目

0.6
0.48
0.05
2
4
45
±5
8.8
8544825
-0.015～0mm
15
0.55
2.15
2.3
2.46
2.62
2.93
1
11.02°

1個

4,276円( 4,704円 )

1日目

0.6
0.48
0.05
4
4
45
±5
10.8
8544826
-0.015～0mm
15
0.55
4.28
4.55
4.8
5.04
5.49
1
9.01°

1個

4,276円( 4,704円 )

1日目

0.6
0.48
0.05
6
4
45
±5
12.8
8544827
-0.015～0mm
15
0.55
6.41
6.76
7.08
7.38
7.98
1
7.61°

1個

4,276円( 4,704円 )

1日目

0.6
0.48
0.1
1
4
45
±5
7.8
8544821
-0.015～0mm
15
0.55
1.07
1.15
1.23
1.33
1.53
1
12.48°

1個

4,276円( 4,704円 )

1日目

0.6
0.48
0.1
2
4
45
±5
8.8
8557522
-0.015～0mm
15
0.55
2.14
2.29
2.45
2.6
2.92
1
11.08°

1個

4,398円( 4,838円 )

1日目

0.6
0.48
0.1
4
4
45
±5
10.8
8557523
-0.015～0mm
15
0.55
4.28
4.55
4.79
5.03
5.48
1
9.05°

1個

4,398円( 4,838円 )

1日目

0.6
0.48
0.1
6
4
45
±5
12.8
8557524
-0.015～0mm
15
0.55
6.41
6.76
7.08
7.37
7.97
1
7.64°

1個

4,398円( 4,838円 )

1日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

【特長】
・高硬度鋼加工に最適化された超耐熱性・高じん性のDUROREYコーティング採用で長寿命化を実現します
・高能率な形状加工を実現します

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

AE-CPR4-H 高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃

AE-CPR4-H 高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃

    AE-CPR2-H 高硬度鋼用エンドミル ロングネックラジアスタイプ 2枚刃

    AE-CPR2-H 高硬度鋼用エンドミル ロングネックラジアスタイプ 2枚刃

      AE-CPR-N 銅電極用DLC超硬エンドミル 高能率仕上げ用ロングネックラジアスタイプ

      AE-CPR-N 銅電極用DLC超硬エンドミル 高能率仕上げ用ロングネックラジアスタイプ

        XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼用/4刃/ロングネック(深掘り用)

        XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼用/4刃/ロングネック(深掘り用)

          XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼加工用・2枚刃/ロングネックタイプ

          XCPシリーズ超硬ロングネックラジアスエンドミル 調質鋼・高硬度鋼加工用・2枚刃/ロングネックタイプ

            VHGLRS HMGCOAT 4枚刃ショートシャンク高硬度材加工用ロングネックラジアスエンドミル

            VHGLRS HMGCOAT 4枚刃ショートシャンク高硬度材加工用ロングネックラジアスエンドミル

              MHRH430R 無限コーティングプレミアム 高硬度用4枚刃ロングネックラジアスエンドミル

              MHRH430R 無限コーティングプレミアム 高硬度用4枚刃ロングネックラジアスエンドミル

                CRS20HSP 高能率4枚刃ロングネックラジアス

                CRS20HSP 高能率4枚刃ロングネックラジアス

                  MHRH230R 無限コーティングプレミアム 高硬度用2枚刃ロングネックラジアスエンドミル

                  MHRH230R 無限コーティングプレミアム 高硬度用2枚刃ロングネックラジアスエンドミル

                    CRS40HSP 高能率3枚刃ロングネックラジアス

                    CRS40HSP 高能率3枚刃ロングネックラジアス

                      MPXLRB エムエスプラス高精度ロングネックラジアスエンドミル

                      MPXLRB エムエスプラス高精度ロングネックラジアスエンドミル

                        HLRS2000E 高精度 2枚刃ロングネックラジアス

                        HLRS2000E 高精度 2枚刃ロングネックラジアス

                          DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル

                          DLCLRS DLCコート 2枚刃銅電極加工用ロングネックラジアスエンドミル
                            メーカー オーエスジー オーエスジー オーエスジー ミスミ ミスミ ユニオンツール 日進工具 ユニオンツール 日進工具 ユニオンツール 三菱マテリアル ユニオンツール ユニオンツール
                            通常価格 3,782円～ 3,659円～ 5,332円～ 3,480円～ 2,930円～ 2,642円～ 4,407円～ 5,475円～ 3,993円～ 6,912円～ 6,172円～ 3,948円～ 3,522円～
                            通常出荷日 1日目   1日目   1日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 4日目   3日目～   1日目～   2日目～
                            加工用途（加工形状） 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 彫込み 側面 / 傾斜切り込み 平面 / 側面 / 曲面 - - 平面 / 側面 / 溝 平面 / 側面 / 溝 平面 / 側面 / 溝 平面 / 側面 / 溝 平面 / 側面 / 溝 側面 / 溝 平面 / 曲面 / 溝 平面 / 側面 / 溝 / 傾斜切り込み
                            工具材質 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬 超硬
                            被削材 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 アルミ / 銅 / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 鋳鉄 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / グラファイト / 樹脂 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / チタン / 銅 一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / チタン / 銅 アルミ / 銅
                            ねじれ角 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 不等リード・不等分割 標準ネジレ(30～44°) 弱ネジレ(1～29°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°) 標準ネジレ(30～44°)
                            コーティング 鋼用 鋼用 非鉄用（DLC） 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 鋼用 非鉄用（DLC）

                            AE-CPR4-H 高硬度鋼用エンドミル ロングネックラジアスタイプ高能率仕上げ用4刃のレビュー

                            この商品のレビューはありません レビューを書く

                            超硬ロングネックラジアスエンドミルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            ツール用品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
